- Код товару: 1SCA115283R1001
- Артикул: 1SCA115283R1001
- Наявність: Pre-Order
34 244.64грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
3
Номінальна робоча напруга::
Главная цепь 1000 V
Номінальний короткочасно витримує струм (I cw )::
для 1,0 с 8 kA
Номінальний робочий струм, АС-21А (I e )::
(380...415 В) 200 A; (1000 В AC) 160 A; (690 В) 160 A; (500 В) 200 A
Номінальний робочий струм, АС-22А (I e )::
(380 ... 415 В) 200 A; (690 В) 160 A; (500 В) 200 A

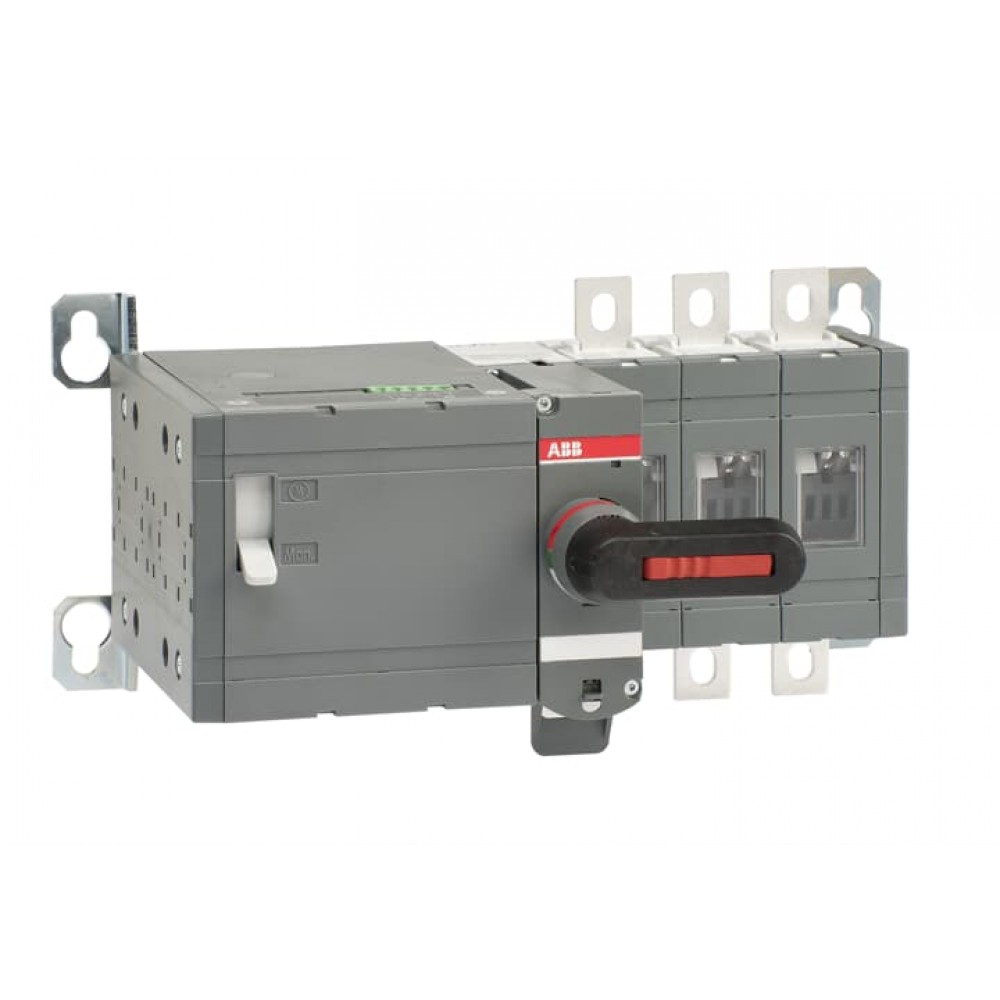

OTM160E3M230C МОТОРИЗОВАНИЙ ПЕРЕКЛЮЧИТЕЛЬ 3-полюсний, з моторним керуванням, встановлений на базі вимикач-диктончер з ручкою для ручного керування, комплект клемних болтів, ручка та запасний запасник запобіжника та роз'єм для управління ланцюгом
Характеристики
Характеристики
Кількість полюсів:
3
Номінальна робоча напруга:
Главная цепь 1000 V
Номінальний короткочасно витримує струм (I cw ):
для 1,0 с 8 kA
Номінальний робочий струм, АС-21А (I e ):
(380...415 В) 200 A; (1000 В AC) 160 A; (690 В) 160 A; (500 В) 200 A
Номінальний робочий струм, АС-22А (I e ):
(380 ... 415 В) 200 A; (690 В) 160 A; (500 В) 200 A
Номінальний робочий струм, АС-23А (I e ):
(380 ... 415 В) 160 A; (500 В) 160 A; (690 В) 160 A
Тип клем:
Клеммы с винтовым зажимом
1 Depth / Length:
395 мм
1 EAN:
6417019476711
1 Gross Weight:
6 kg
1 Height:
215 мм
1 Units:
1 штука
1 Width:
215 мм
Distance Between Phases:
Standard
Handle Color:
Черный
Motor Operational Voltage:
220 ... 240 V AC
Rated Short-Circuit Making Capacity (Icm):
(690 В) 30 kA
WEEE Category:
5. Small Equipment (No External Dimension More Than 50 cm)
Інструкції та керівництва:
1SCC303006M0205
Втрати потужності:
at Rated Operating Conditions per Pole 3.2 W
Код класифікації об'єкта:
Q
Крутний момент затягування:
согласно МЭК 60947-1 15…22 N·m
Механізм управління:
Mechanism at the End of the Switch
Механічна зносостійкість:
20000
Номінальна витримується імпульсна напруга (U imp ):
12 кВ
Номінальна напруга ізоляції (U i ):
acc. to IEC/EN 60664-1 1000 V
Номінальна робоча потужність, AC-23A (P e ):
(400...415 В) 80 kW; (220...240 В) 48 kW; (690 В) 144 kW; (500 В) 112 kW
Положення клем лінії L:
Ввод сверху - вывод снизу
Робочий режим:
Front operated
Спеціальні функції:
No
Ступінь забруднення:
степень загрязнения 3
Ступінь захисту:
Front IP00
Тип монтажа:
Base mounting
Тип рукоятки:
Direct mounted handle
Умовний тепловий струм (I the ):
В закрытом исполнении 160 A
Умовний тепловий струм на відкритому повітрі (I th ):
q = 40 °C 200 A
Чиста вага виробу:
5.1 кг
Чистий висота вироби:
150 мм
Чистий товщина вироби:
198 мм
Чистий ширина вироби:
296 мм
Технічна інформація
- Switches, Switch-disconnectors OT and OTM. Catalogue OT8GB 19-11
- Declaration of Conformity / OTM160-250_M230C
- OTM_
- OTM160-250E3, dwg-file
- OTM160-250E3, dxf-file
- OTM160-250E3, igs-file
- OTM160-250E3W, dwg-file
- OTM160-250E3W, dxf-file
- OTM160-250E4, dwg-file
- OTM160-250E4, dxf-file
- OTM160-250E4, igs-file
- OTM160-250E4W, dwg-file
- OTM160-250E4W, dxf-file
