- Код товару: 1SCA120095R1001
- Артикул: 1SCA120095R1001
- Наявність: Pre-Order
22 795.20грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
3
Номінальна робоча напруга::
800 V
Номінальний короткочасно витримує струм (I cw )::
для 1,0 с 2.5 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e )::
(690 В) 63 A; (500 В) 63 A; (380...415 В) 63 A
Номінальний робочий струм, АС-22А (I e )::
(690 В) 63 A; (500 В) 63 A; (380 ... 415 В) 63 A

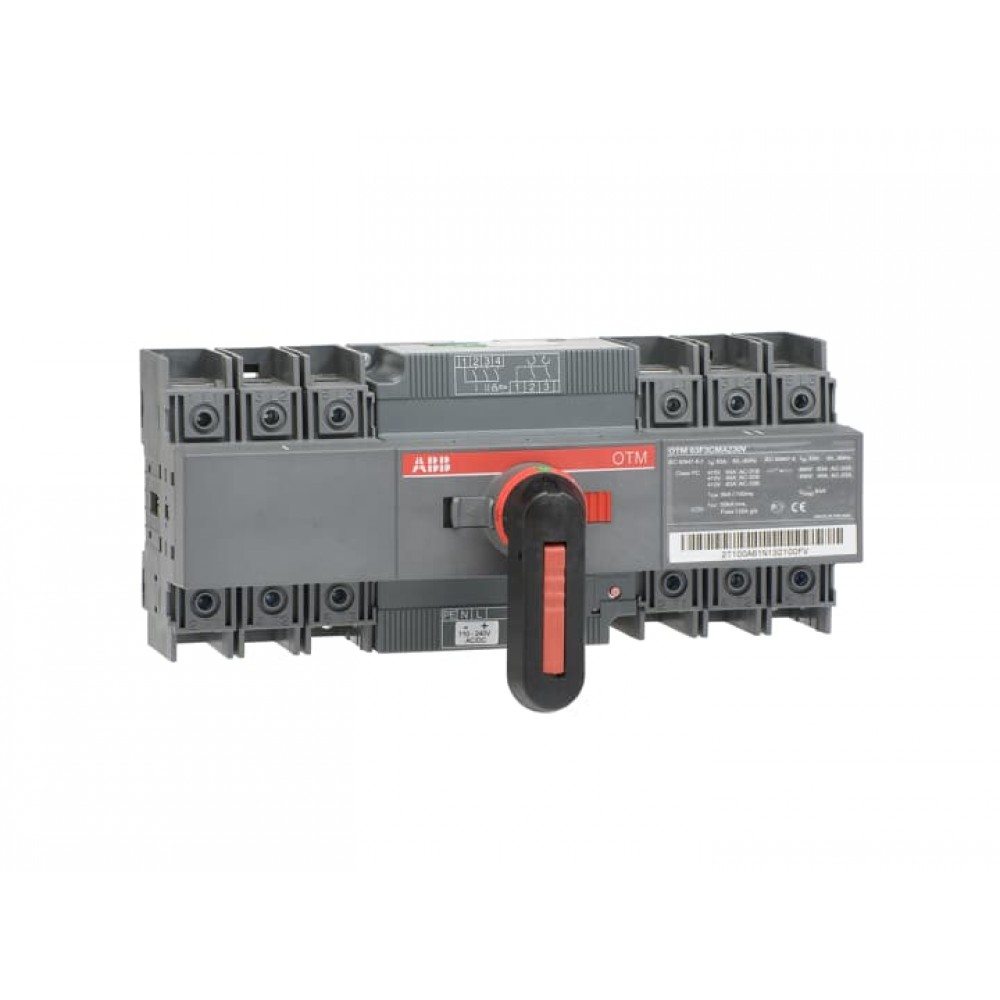

OTM63F3CMA230V MOTORIZED C / O SWITCH Включає ручку для ручного керування, комплект болтів з гайкою та шайби для всіх клем і роз'єми для управління ланцюгами. Типи OTM630 ... 2500E_ містять накопичувач для ручки та запасні запобіжники.
Характеристики
Характеристики
Кількість полюсів:
3
Номінальна робоча напруга:
800 V
Номінальний короткочасно витримує струм (I cw ):
для 1,0 с 2.5 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e ):
(690 В) 63 A; (500 В) 63 A; (380...415 В) 63 A
Номінальний робочий струм, АС-22А (I e ):
(690 В) 63 A; (500 В) 63 A; (380 ... 415 В) 63 A
Номінальний робочий струм, АС-23А (I e ):
(690 В) 40 A; (500 В) 60 A; (380 ... 415 В) 63 A
1 Depth / Length:
315 мм
1 EAN:
6417019516844
1 Gross Weight:
1.64 kg
1 Height:
115 мм
1 Units:
1 штука
1 Width:
115 мм
Distance Between Phases:
Standard
Handle Color:
Черный
Motor Operational Voltage:
110 ... 240 V AC/DC
Rated Operational Current AC-31B (Ie):
(380...415 В) 63 A
Rated Operational Current AC-33B (Ie):
(380...415 В) 63 A
WEEE Category:
5. Small Equipment (No External Dimension More Than 50 cm)
Інструкції та керівництва:
1SCC303009M0202
Втрати потужності:
2.8 W
Код класифікації об'єкта:
Q
Механізм управління:
Mechanism at the End of the Switch
Номінальна витримується імпульсна напруга (U imp ):
8 кВ
Номінальна напруга ізоляції (U i ):
800 V
Номінальна робоча потужність, AC-23A (P e ):
(500 В) 37 kW; (690 В) 37 kW; (380 ... 415 V) 30 kW
Переріз кабеля:
10-70 мм²
Положення клем лінії L:
Top In - Bottom Out, Bottom In - Top Out
Робочий режим:
Front operated
Ступінь забруднення:
степень загрязнения 3
Ступінь захисту:
Front IP20
Тип монтажа:
Base mounting
Тип рукоятки:
Direct mounted handle
Умовний тепловий струм (I the ):
В закрытом исполнении 63 A
Умовний тепловий струм на відкритому повітрі (I th ):
q = 40 °C 63 A
Чиста вага виробу:
kg; 1.64
Чистий висота вироби:
100 мм
Чистий товщина вироби:
116 мм
Чистий ширина вироби:
230 мм
