- Код товару: 1SCA151491R1001
- Артикул: 1SCA151491R1001
- Наявність: Pre-Order
0.00грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
4
Номінальна робоча напруга::
Главная цепь 200 ... 480 V AC
Номінальна частота (f)::
Главная цепь 50-60 Гц
Номінальний короткочасно витримує струм (I cw )::
для 0,1 с 65 килоампер, среднеквадратичное значение
Тип клем::
Болт

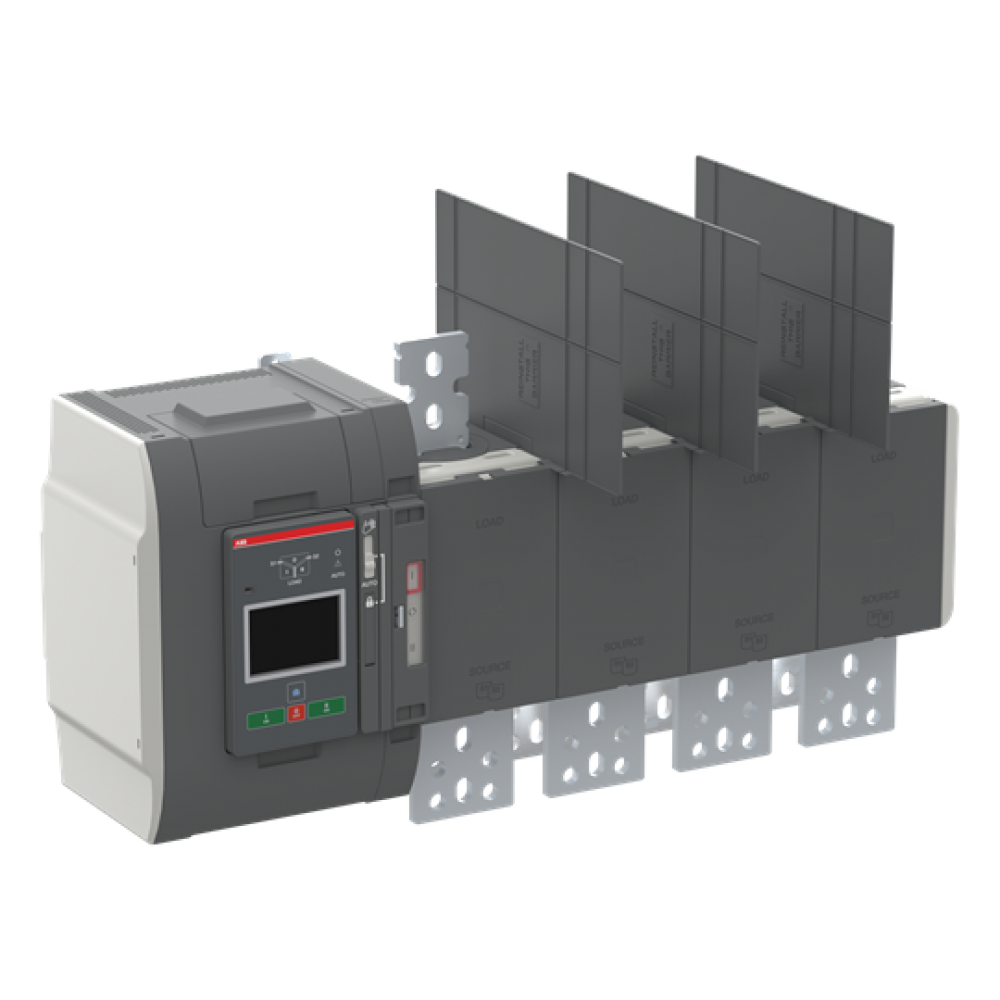

OXB1000E3S4QB АВТОМАТИЧНИЙ ПЕРЕКЛЮЧНИЙ ПЕРЕКЛАД Новий TruONE - це перший справжній в світі справжній вбудований автоматичний перемикач передач, розроблений для включення комутатора та контролера в один безперебійний блок. Практичність, перевірена понад стандартні вимоги, TruONE готова забезпечити стабільну подачу критичної потужності на весь час. Її автономна конструкція зменшує кількість проводів та з'єднань, що прискорює встановлення та мінімізує потенціал відмов підключення, щоб забезпечити кращу надійність у класі. Завдяки передбачуваному технічному обслуговуванню та модульним компонентам скорочуються простої та витрати на обслуговування. А його просунуте підключення готове до майбутнього. Кожен TruONE має широкий діапазон напруги від 200 до 480 В змінного струму (з толерантністю +/- 20%), зменшуючи потребу в запасі декількох артикулів, зменшуючи запаси та економлячи місця на складі. Характеристики конкретного типу TruONE: відкритий стиль ATS, затримка переходу типу IO-II, контролер рівня 4 (сенсорний)
Характеристики
Характеристики
Кількість полюсів:
4
Номінальна робоча напруга:
Главная цепь 200 ... 480 V AC
Номінальна частота (f):
Главная цепь 50-60 Гц
Номінальний короткочасно витримує струм (I cw ):
для 0,1 с 65 килоампер, среднеквадратичное значение
Тип клем:
Болт
1 Depth / Length:
31.1 in; 790 мм
1 EAN:
6417019818764
1 Gross Weight:
126.88 lb; 57.55 kg
1 Height:
20.08 in; 510 мм
1 Units:
1 штука
1 Width:
23.23 in; 590 мм
Controller Type:
Level 4 (Touch)
Fourth Pole Position:
Left and Right Side
Fourth Pole Type:
Switched - Simultaneous Function
Rated Operational Current AC-31B (Ie):
(200 … 415 V AC) 1000 A
Rated Operational Current AC-32B (Ie):
(200 … 415 V AC) 1000 A
Rated Operational Current AC-33B (Ie):
(200 … 415 V AC) 1000 A
WEEE Category:
4. Велике обладнання (будь-які зовнішні розміри більше 50 см)
Інструкції та керівництва:
1SCC303011M0201
Механічні креслення:
1SCC308333F0001; 1SCC308274F0001; 1SCC308183F0001; 1SCC308182F0001; 1SCC308332F0001; 1SCC308275F0001; OX_800U-1600E_3S4_B_.stp
Монтажна схема:
Circuit diagram_OXB_B_.pdf; Circuit diagram_OXB_B_.dxf
Номінальна витримується імпульсна напруга (U imp ):
12 кВ
Номінальна напруга ізоляції (U i ):
1000 V
Положення клем лінії L:
Supplies on Bottom - Load on Top
Спеціальні функції:
Open style
Ступінь забруднення:
степень загрязнения 3
Ступінь захисту:
Front IP20
Тип рукоятки:
Direct mounted handle
Умовний тепловий струм на відкритому повітрі (I th ):
q = 40 °C 1000 A
Чиста вага виробу:
kg; 82.78 lb; 37.55
Чистий висота вироби:
359 мм 14.13 in
Чистий товщина вироби:
212 мм 8.35 in
Чистий ширина вироби:
712 мм 28.03 in
Технічна інформація
- OX_30-1600, RU
- RU_TruONE_ATS_Global_Catalog_18-06_(30_08_2018)
- TruOne ATS Register Map
- TruONE SW_v01_05.zip
- TruONE ATS - Main catalog
- TruONE ATS - Controller FW
- OXEC21_1SCC307761F0201.dxf
- OXEC21_1SCC307762F0201.dwg
- OXEC22_1SCC307763F0201.dxf
- OXEC22_1SCC307764F0201.dwg
- oxec21_sr.stp
- oxec22_sr.stp
- Dimension drawing TruONE ATS 800U, 1000U, 1200U, 1000E, 1250E, 1600E
- Circuit diagram_OXA_B_.dxf
- Circuit diagram_OXA_B_.pdf
- Circuit diagram_OXA_T_.dxf
- Circuit diagram_OXA_T_.pdf
- Circuit diagram_OXB_B_.dxf
- Circuit diagram_OXB_B_.pdf
- Circuit diagram_OXB_T_.dxf
- Circuit diagram_OXB_T_.pdf
- OX_30-1600, EN
- TruONE ATS Brochure
- TruONE ATS - Main catalog - Spanish (Global)
- OXEC21
- OXEC22
- Declaration of Conformity / OX_1000-1600, OX_800U_
- EKIP_ Communication
- OX_800U-1600E_2S4_B_, stp-file
- OX_800U-1600E_2S4_T_, stp-file
- OX_800U-1600E_3O2_B_, stp-file
- OX_800U-1600E_3O2_T_, stp-file
- OX_800U-1600E_3O3_B_, stp-file
- OX_800U-1600E_3O3_T_, stp-file
- OX_800U-1600E_3O4_B_, stp-file
- OX_800U-1600E_3O4_T_, stp-file
- OX_800U-1600E_3S2_B_, stp-file
- OX_800U-1600E_3S2_T_, stp-file
- OX_800U-1600E_3S3_B_, stp-file
- OX_800U-1600E_3S3_T_, stp-file
- OX_800U-1600E_3S4_B_, stp-file
- OX_800U-1600E_3S4_T_, stp-file
- OX_800U-1600E_3X2_B_, stp-file
- OX_800U-1600E_3X2_T_, stp-file
- OX_800U-1600E_3X3_B_, stp-file
- OX_800U-1600E_3X3_T_, stp-file
- OX_800U-1600E_3X4_B_, stp-file
- OX_800U-1600E_3X4_T_, stp-file
- OX_800U-1600E_2O2_B_, stp-file
- OX_800U-1600E_2O2_T_, stp-file
- OX_800U-1600E_2O3_B_, stp-file
- OX_800U-1600E_2O3_T_, stp-file
- OX_800U-1600E_2O4_B_, stp-file
- OX_800U-1600E_2O4_T_, stp-file
- OX_800U-1600E_2S2_B_, stp-file
- OX_800U-1600E_2S2_T_, stp-file
- OX_800U-1600E_2S3_B_, stp-file
- OX_800U-1600E_2S3_T_, stp-file
- OX_800U-1600E_3B, DWG-file
- OX_800U-1600E_3B, DXF-file
- OX_800U-1600E_3B_HMI, DWG-file
- OX_800U-1600E_3B_HMI, DXF-file
- OX_800U-1600E_3T, DWG-file
- OX_800U-1600E_3T, DXF-file
- OX_800U-1600E_3T_HMI, DWG-file
- OX_800U-1600E_3T_HMI, DXF-file
- OX_800U-1600E_4B, DWG-file
- OX_800U-1600E_4B, DXF-file
- OX_800U-1600E_4B_HMI, DWG-file
- OX_800U-1600E_4B_HMI, DXF-File
- OX_800U-1600E_4T, DWG-file
- OX_800U-1600E_4T, DXF-file
- OX_800U-1600E_4T_HMI, DWG-file
- OX_800U-1600E_4T_HMI, DXF-file
