Вакуумні вимикачі для зовнішньої установки PVB для монтажу на опорі (МЕК)

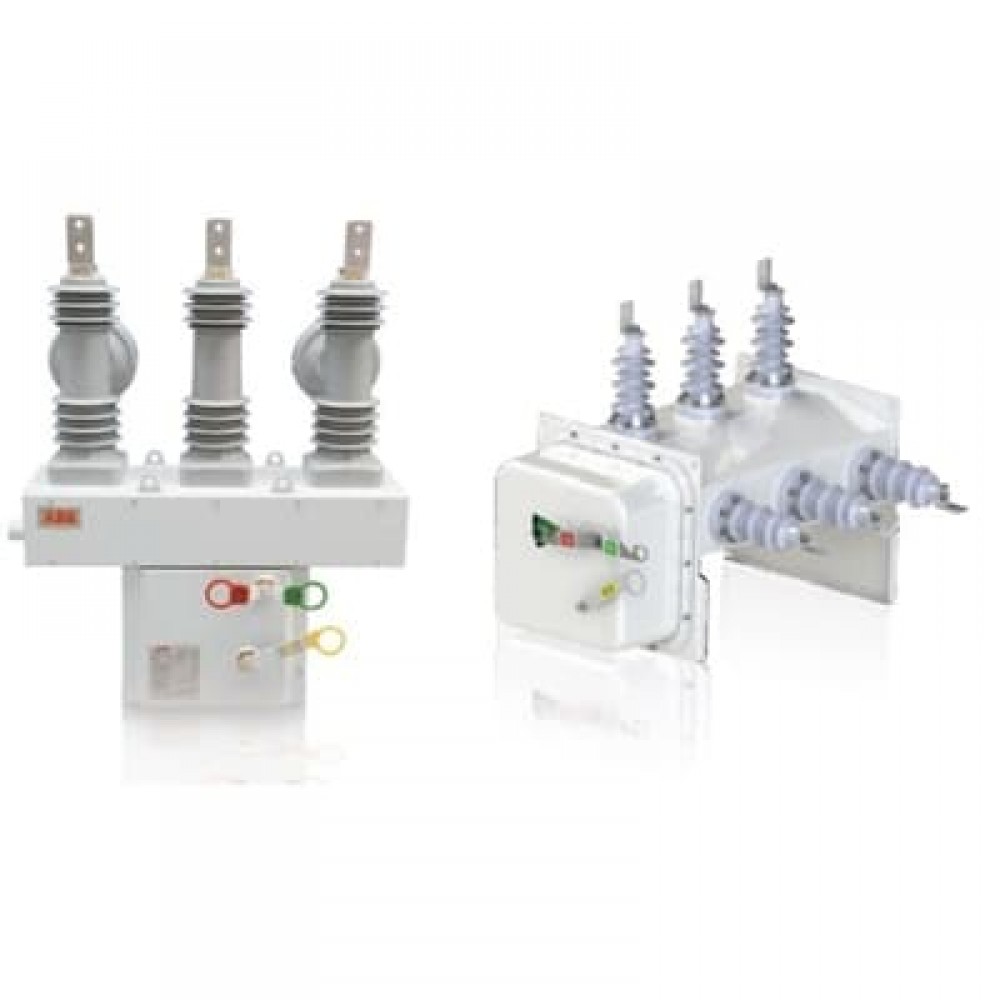

Вакуумний вимикач PVB зовнішньої установки - це полюсне комутаційне обладнання серії вакуумних вимикачів АВВ, номінальна напруга 12 кВ, що подається на повітряні лінії.

PVB від АВВ - один з найуніверсальніших пристроїв для інтелектуальних мереж, яке також забезпечує максимальну функціональність і простоту монтажу, що підходить для багатьох систем. Це підтверджує досвід використання продукції для автоматизації фідерів, де багаторічні знання та модульна технологія виробництва дозволяють використовувати зовнішній силовий вимикач для задоволення потреб.

Зовнішні вакуумні силові вимикачі можуть задовольнити різні вимоги захисту електропостачання - операції включення і вимикання, захист від короткого замикання. PVB має дуже хороші характеристики для частої експлуатації, і може повністю задовольнити вимоги автоматичного повторного увімкнення з високою надійністю та терміном служби в електричній частині.

Ключові особливості:

• техніка вакуумного переривання;
• модульна конструкція для полегшення обслуговування у польових умовах;
• контакти у вакуумі захищають від окислення та забруднення;
• підходить для різних кліматичних умов;
• низьке робоче зусилля;
• пружинний приводний механізм, оснащений механічним пристроєм протинасосним, входить у стандартну комплектацію;
• компактна конструкція забезпечує просте встановлення;
• 10 000 операцій при повному навантаженні;
• деталі та компоненти підлягають вторинній переробці;
• екологічно чистий продукт;
• пластикові деталі виготовляються відповідно до стандарту ISO 11469, щоб забезпечити легкий поділ продукту наприкінці терміну його служби.

Вироби серії PVB є одними з найбільш гнучких пристроїв, призначених для застосування в інтелектуальних мережах, при цьому мають максимальну функціональність і легкість монтажу, що робить їх придатними для використання в найрізноманітніших установках.

Вакуумні вимикачі PVB використовуються для автоматизації розподільних мереж зовнішньої установки і можуть відповідати різним вимогам захисту систем енергозабезпечення, включаючи комутацію струмів короткого замикання.

Вимикачі PVB за їх доступної вартості мають чудові експлуатаційні характеристики в режимі частих комутацій і повністю відповідають вимогам з автоматичного повторного включення, забезпечуючи при цьому високу надійність і довговічність роботи системи електропостачання споживачів.

PVB являє собою досконалий синтез підтвердженої технології ABB при розробці та виготовленні вакуумних переривників та HCEP з використанням високотехнологічних дослідницьких та виробничих технологій, а також є комбінацією вдосконаленого робочого механізму електролюмінесценції.

Вакуумний переривник і полюси, укладені в ізоляційний матеріал HCEP, виробляються німецькою компанією CalorEmag, відомою успішним досвідом співпраці з ABB. Для відключення струму короткого замикання у вакуумному PVB не потрібне переривання та ізолююче середовище. Фактично, переривник не містить пального матеріалу.

У будь-якому разі при роз'єднанні контактів виникає електрична дуга, що складається виключно з розплавленого та випареного контактного матеріалу.

Електрична дуга, що підтримується зовнішньою енергією, зберігається тільки доти, доки струм не буде погашений шляхом проходження природного нуля. У цей момент швидке зниження щільності навантаження, що переноситься, і швидка конденсація металевої пари призводять до надзвичайно швидкого відновлення діелектричних властивостей. Таким чином, вакуумний переривник відновлює ізолюючу здатність, яка витримує перехідну напругу, що відновлюється, остаточно гасне дуга.

1. Шток/термінал
2. Захист від скручування
3. Сильфони
4. Корпус переривника
5. Щит
6. Керамічний ізолятор
7. Щит
8. Контакти
9. Терминал
10. Корпус переривника

Оскільки висока діелектрична міцність може бути досягнута у вакуумі навіть за мінімальних відстаней, переривання ланцюга також гарантується, коли поділ контактів відбувається за кілька мілісекунд до проходження струму через природний нуль.

Особлива геометрія контактів і матеріал, а також обмежена тривалість і низька напруга дуги гарантують мінімальний знос контактів і довгий термін служби. Крім того, вакуум запобігає їх окиснення та забруднення.

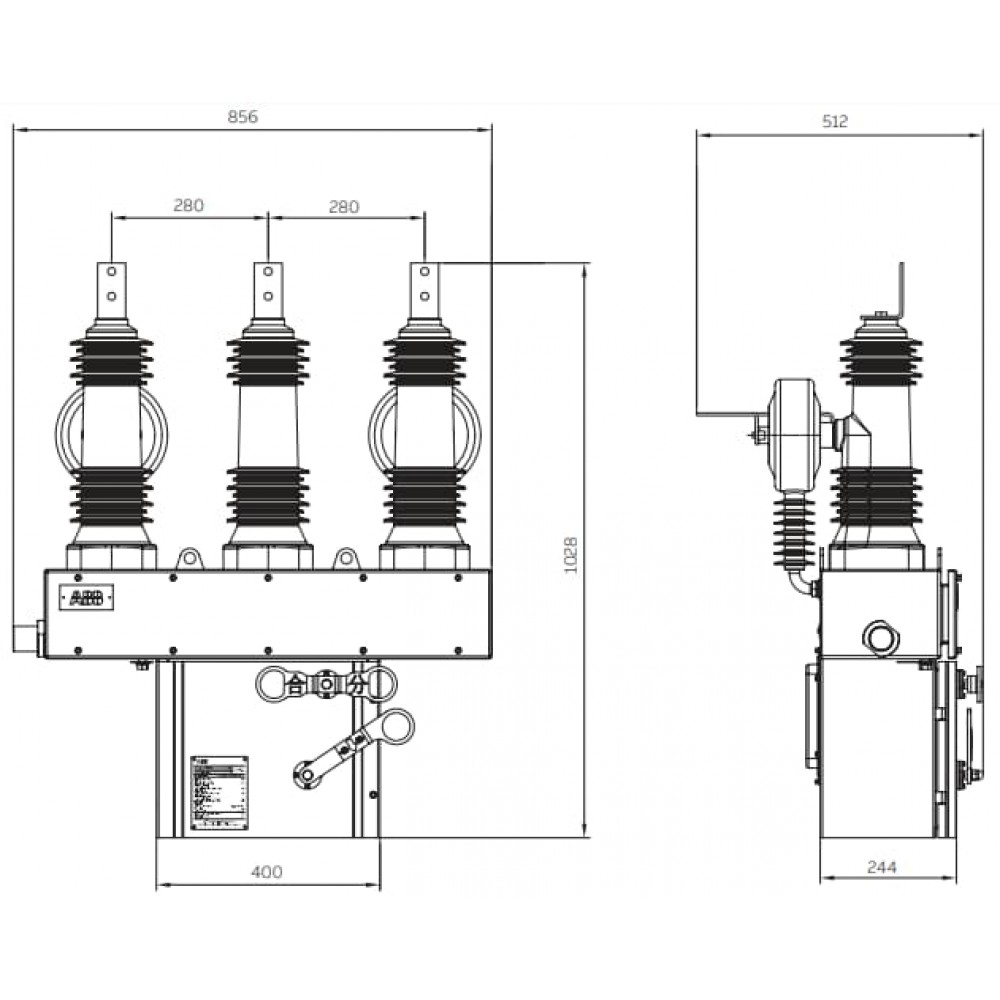

Полюси PVB закриті ізоляційним матеріалом, який є гідрофобним циклоаліфатичним епоксидом (HCEP), встановлюються вертикально на баку механізму. Полюси, що використовують HCEP, можуть мінімізувати частковий розряд та механічні пошкодження. Коли PVB замкнено, шлях струму в головному ланцюгу наступний: верхній вивід → статичний контакт у вакуумному вимикачі → динамічний контакт у вакуумному вимикачі → нижній висновок → зовнішній ланцюг.

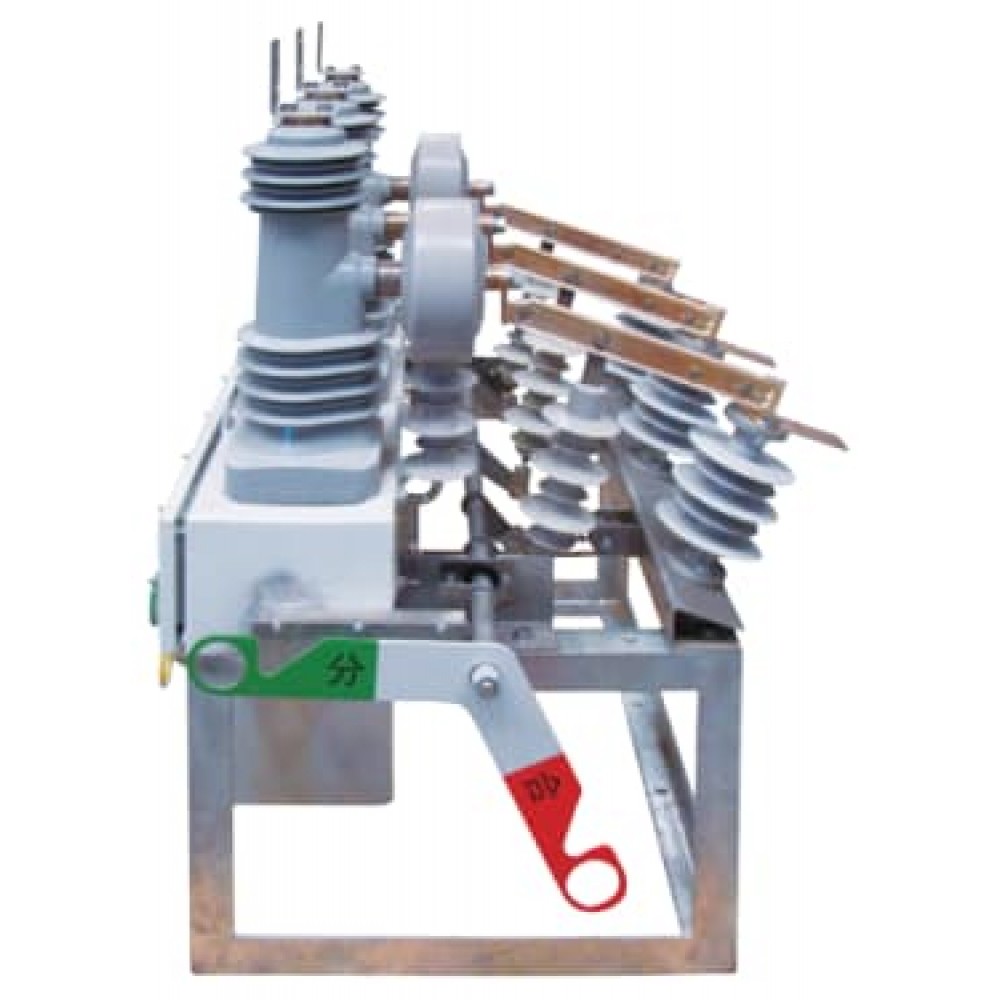

PVB має різні можливості конфігурування залежно від вимог замовника, наприклад конфігурація з видимим розривом. Основними додатковими опціями роз'єднувача є:

• видимий зовні ізольований зазор;
• трифазний роз'єднувач механічної дії;
• надійне механічне блокування з автоматичним вимикачем PVB;
• настроювання різних параметрів.

АББ розробляє та виробляє вакуумні переривники з початку 1980-х років. У всьому світі в експлуатації перебуває понад два мільйони вакуумних камер. У виробництві застосовуються новітні технології наступного покоління. Переривник нового покоління є надійним для універсального застосування.

У вакуумному переривнику поділ струмопровідних контактів ініціює дугу, яка зберігається до нуля струму і може впливати на магнітні поля.

Після роз'єднання контактів на поверхні катода утворюються окремі точки плавлення, у результаті утворюються пари металу, що підтримують дугу.

Дифузна дуга характеризується розширенням по контактній поверхні та рівномірним розподілом термічної напруги.

При номінальному струмі вакуумного вимикача електрична дуга завжди дифузного типу. Ерозія контактів незначна, а кількість переривань струму дуже велика.

У міру збільшення значення струму, що переривається (вище номінального), електрична дуга має тенденцію трансформуватися з дифузної в стиснуту через ефект Холла.

Починаючи з анода, дуга стискається, і в міру подальшого зростання струму вона має тенденцію ставати різко вираженою.

Поблизу ураженої області спостерігається підвищення температури із наступним термічним впливом на контакт. Щоб запобігти перегріву та ерозії контактів, дугу підтримують обертається. При обертанні дуги вона стає схожою на провідник, що рухається, по якому проходить струм.

a) b) c)

Спеціальна геометрія спіральних контактів створює радіальне магнітне поле у ​​всіх галузях стовпа дуги, зосереджене по колу контактів. Самостійно генерується електромагнітна сила, що діє по дотичній, викликаючи швидке обертання дуги навколо осі контакту. Це означає, що дуга змушена обертатися і охоплювати ширшу поверхню, ніж нерухома стиснута дуга. Крім мінімізації термічного навантаження на контакти, все це робить незначну ерозію контактів і, насамперед, дозволяє процес переривання навіть за дуже сильних коротких замикань.

Вакуумні вимикачі АББ - це вимикачі з нульовим струмом без повторних включень. Швидке зниження поточного заряду та швидка конденсація пар металу одночасно з нульовим струмом означає, що максимальна діелектрична міцність може бути відновлена ​​між контактами переривника за мікросекунди.

Полюси у зборі з PVB виготовлені із стійкого до ультрафіолетового випромінювання ізолюючого матеріалу HCEP та розраховані на виконання 10000 операцій з повним навантаженням без обслуговування. Тим часом, HECP може забезпечити захист вакуумного переривника, щоб зменшити вплив пилу та вологості, а основні контакти будуть надійно герметизовані в умовах вакууму через камеру гасіння дуги, яка становить блок вакуумного переривника.

Ізоляційний матеріал HCEP є легким та антивіковим, тому він може відповідати вимогам використання у важких зовнішніх умовах та покращувати захист від корозії в умовах сильного забруднення навколишнього середовища обладнання.

Привідний механізм PVB використовує електромеханічне керування, додаткові допоміжні аксесуари можуть бути встановлені легко та швидко, а механічна дія EL – це пружинний механізм.

Механічний приводний механізм PVB-вимикача простий у використанні і може бути налаштований за допомогою широкого набору компонентів, що легко і швидко встановлюються. Ця простота означає більшу надійність вимикача. Привід EL відноситься до типу накопиченої енергії з пристроєм захисту від відкачування, встановленим у стандартній комплектації для запобігання неправильним операціям.

Положення «розімкнуто» або «замкнуто», а також стан заряджання видно з вікон індикації, що знаходяться в нижній частині PVB.

Пружинний привід PVB можна легко та надійно заряджати вручну за допомогою зарядного стрижня. Після того як пружинний приводний механізм заряджений, PVB може бути закритий за допомогою ручки управління, якщо PVB закритий, PVB може бути відкритий за допомогою робочої ручки без повторної зарядки пружинного робочого механізму.

Елементами захисту PVB з ручним управлінням є ТТ, пристрій керування захистом MFC та розчіплювач максимального струму. Коли повітряні лінії мають струм перевантаження або струм короткого замикання, CT визначатиме струм, яке вторинний струм збільшиться. Таким чином, струм, що подається на керування захистом MFC, перевищуватиме встановлене значення, щоб спрацював розчіплювач.

Для безпечної експлуатації вимикача з меншими зусиллями, водночас готового для DA, ручний PVB можна модернізувати до приводного механізму двигуна PVB, додавши привід двигуна та шафу управління, яка встановлюється під полюсом для забезпечення захисту.

(Примітка: для подачі живлення на шафу керування необхідний щонайменше один трансформатор напруги)

Здійснює автоматичне зведення замикаючих пружин виконавчого механізму вимикача. Після включення вимикача мотор-редуктор негайно перезаряджає пружини, що замикають. У разі відключення електроенергії або під час технічного обслуговування пружини, що замикають, у будь-якому випадку можна звести вручну (за допомогою спеціальної кривошипної рукоятки, вбудованої в приводний механізм).

Дозволяє дистанційно керувати PVB. Розчіплювач може працювати як на постійному, так і змінному струмі. Підходить як для миттєвого стрибка, так і для постійних навантажень. У першому випадку мінімальний час імпульсу струму становитиме 100 мс.

Для виконання більш складних налаштувань функцій захисту шафи управління можуть бути налаштовані функції SCADA і DA, блок управління PCD і реле фідера REF 615.

Електродвигун, що працює на PVB, з інтелектуальними функціями захисту - реле REF615 REF 615 є членом сімейства ABB Relion® та частиною серії пристроїв захисту та управління 615. ІЕУ серії 615 відрізняються своєю компактністю та висувною конструкцією. Розроблені з нуля серія 615 була розроблена для забезпечення повного захисту стандарту IEC 61850 для зв'язку та взаємодії пристроїв автоматизації підстанцій.

REF615 забезпечує основний захист повітряних ліній, кабельних фідерів та систем збірних шин розподільних підстанцій. Він може застосовуватися для захисту та контролю заземлених та незаземлених розподільних мереж. Гнучке кодування замовлення дозволяє вибирати конфігурації лише за струмом або струмом і напругою відповідно до потреб вашої програми.

REF615 - одне з найпотужніших, просунутих та найпростіших реле захисту, яке ідеально забезпечує вимірювання часу та миттєвого навантаження по струму, перевантаження по струму зворотної послідовності, а також вимірювання та захист напруги. Реле також має опціональні високоомні системи захисту від замикань (HIZ) та незаземлені розподільні системи, а також відтворення включає гнучку трифазну функцію автоматичного повторного включення для автоматичного відновлення при тимчасових несправностях на повітряних лініях.
