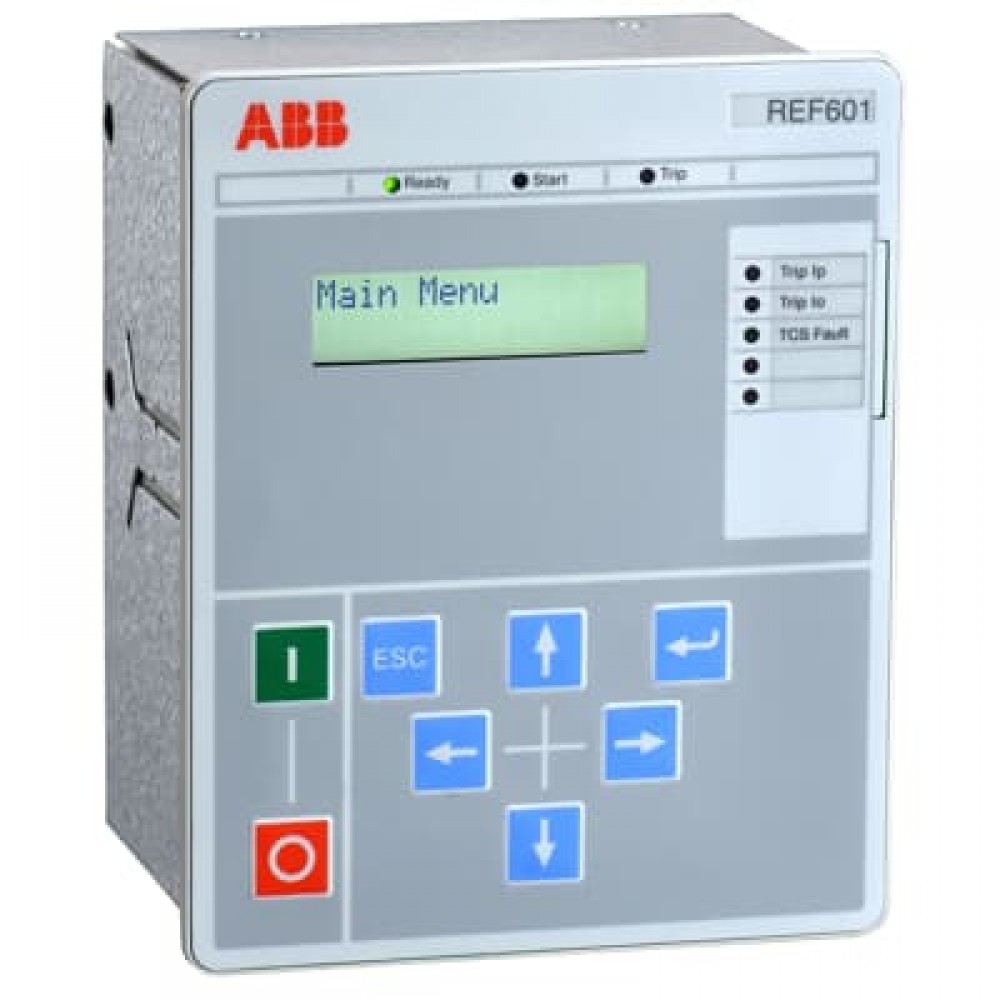

Пристрій захисту фідерів REF601

Малюнок 1. Задня стінка REF601.

Пристрій REF601 є частиною лінійки продукту Relion® компанії АББ і відноситься до серії 605.

В одному пристрої об'єднані різні функції захисту, контролю та управління, що робить пристрій найкращим для свого класу.

Як альтернатива традиційному трансформатору струму в пристрої використовується котушка Роговського - різновид датчика струму, що дозволяє істотно зменшити розміри пристрою при одночасному поліпшенні характеристик і можливості стандартизації в компактних розподільних пристроях середньої напруги.

Пристрій REF601 підтримує зв'язок протоколів MODBUS RTU і МЕК 60870-5-103 з використанням двопровідного інтерфейсу RS485. Має такі переваги:

• універсальний блок живлення 24-265 В~/=;
• вбудований механізм запресовування прискорює та полегшує установку;
• знімні струмові клемні колодки з автоматичним закорочуванням ланцюгів ТТ;
• можливість вибору протоколу MODBUS RTU та МЕК60870-5-103 на об'єкті.

Призначення

REF601 – це спеціальний пристрій управління та захисту фідерів, призначений для захисту та управління в мережах енергооб'єктів та промислових підприємств, у розподільних мережах первинного та вторинного розподілу.

Пристрій REF601 забезпечує основний захист повітряних та кабельних ліній у розподільних мережах середньої та низької напруги. Крім того, функція стабілізації при кидках струму намагнічування дозволяє використовувати пристрій для захисту розподільних трансформаторів.

Реле може застосовуватися для захисту від короткого замикання, перевантаження по струму та замикання на землю повітряних ліній та кабельних ліній розподільних та підрозподільних мереж.

Функція стабілізації пускового струму дозволяє використовувати реле як основний захист розподільних трансформаторів.

Реле з конфігурацією програми B пропонує ненаправлений захист від перевантаження струму та замикання на землю. Залишковий струм для захисту від замикань на землю виходить із фазних струмів. Трансформатори струму нульової послідовності можна використовувати для вимірювання струму нульової послідовності, особливо коли потрібний чутливий захист від замикань на землю.

Конфігурація програми C додатково пропонує захист від теплового навантаження для фідерів, кабелів та трансформаторів, захист від обриву фази та захист від відмови автоматичного вимикача.

Конфігурація програми D забезпечує максимальну функціональність за рахунок увімкнення захисту від зворотної послідовності фаз та функції багаторазового автоматичного повторного включення, що робить реле придатним для фідерів повітряних ліній.

Головні показники

Опис

REF601 - це спеціалізоване реле захисту фідерів, призначене для захисту підстанцій та промислових енергосистем у первинних та вторинних розподільчих мережах. Реле забезпечує оптимізовану комбінацію функцій захисту, контролю та управління в одному блоці з кращими експлуатаційними характеристиками у своєму класі та засноване на глибоких знаннях ABB у галузі захисту та числових технологій.

Функції реле

REFJ601 пропонує попередньо налаштовані функції, які полегшують і прискорюють введення в експлуатацію розподільного пристрою.

Щоб підкреслити простоту використання реле, необхідно встановити лише параметри, специфічні для програми, в межах передбачуваної сфери застосування реле. Стандартну конфігурацію сигналу можна змінити за допомогою ЛІЧМ (локальний людино-машинний інтерфейс).

Функції захисту

REFJ601 пропонує функції триступінчастого максимального струмового захисту та двоступінчастого захисту від замикань на землю. Функція детектора пускового струму трансформатора вбудована для запобігання небажаним вимкненням через включення трансформаторів.

Ступені з низькою уставкою для максимального струмового захисту та захисту від замикань на землю оснащені вибраними характеристиками – із незалежною витримкою часу (DT) та із зворотною незалежною мінімальною витримкою часу (IDMT). Реле має стандартні характеристики IDMT відповідно до IEC 61 255-3 та ANSI C37.112, нормально-інверсні (NI), дуже інверсні (VI), надзвичайно інверсні (EI), довготривалі інверсні (LI), Надзвичайно зворотна та спеціальна характеристика зворотного RI для кращої координації з рештою мережі.

Додаткове реле забезпечує захист від теплового навантаження для фідера, кабелю та трансформатора, захист від зворотної послідовності фаз, захист від обриву фази та захист від відмови автоматичного вимикача. Реле також має функцію автоматичного повторного увімкнення для фідерів повітряної лінії.

Управління

Реле забезпечує керування одним автоматичним вимикачем за допомогою спеціальних кнопок та вказівок на ЛІЧМ для відключення та увімкнення. Він включає два виділених виходу для управління вимикачем.

Управління вимикачем також можливе через додатковий зв'язок MODBUS/IEC 60870-5-103.

Малюнок 2. Конфігурація REF601.

Вимірювання

Реле безперервно вимірює фазні струми та струм на землю. Струм замикання на землю можна виміряти за допомогою зовнішнього трансформатора струму нульової послідовності або розрахувати самостійно.

Під час обслуговування вид дисплея за замовчуванням показує найбільш навантажений фазний струм у первинних одиницях (амперах) та струм на землю. Доступ до виміряних значень можна отримати локально через інтерфейс реле користувача або віддалено через комунікаційний інтерфейс реле.

Реле безперервно вимірює струм зворотної послідовності, тепловий рівень та значення лічильника, якщо ці функції підтримуються відповідно до конфігурацій програми.

Журнал подій

Для збору інформації про послідовність подій (SoE) у реле вбудована енергонезалежна пам'ять з ємністю зберігання до 100 подій з відповідними відмітками часу з роздільною здатністю 1 мс. Журнал подій включає стан контролю ланцюга відключення, стан спрацьовування захисту, стан дискретних входів/виходів та код несправності реле. Журнали подій зберігаються послідовно, останні — першими і так далі. Енергонезалежна пам'ять зберігає свої дані і у випадку, якщо реле тимчасово втрачає допоміжне живлення.

Журнал подій полегшує докладний післяаварійний аналіз відмов та порушень фідерів. Інформація про SoE може бути доступна локально через інтерфейс користувача на передній панелі реле або віддалено через комунікаційний інтерфейс реле.

Записані дані

Реле зберігає записи про помилки аналогових значень останніх п'яти подій відключення в незалежній пам'яті. Запис несправності запускається сигналом спрацьовування функції захисту. Кожна запис несправності включає значення струму для трьох фаз та струму на землю п'яти різних випадків разом із позначкою часу. Ці записи дозволяють користувачеві аналізувати п'ять останніх подій енергосистеми.

Реле записує кількість подій відключення фази та замикання на землю у спеціальні лічильники відключення. Ці лічильники відключень не можуть бути скинуті користувачем і зберігаються в незалежній пам'яті.

Записана інформація може бути доступна локально через інтерфейс користувача на передній панелі реле і може бути завантажена для подальшого аналізу несправностей.

Функція самоконтролю та тестування

Вбудована в реле система самоконтролю постійно відстежує стан апаратної частини реле та програмне забезпечення реле. Будь-яка виявлена ​​несправність або несправність використовуватиметься для оповіщення оператора. Постійна несправність реле блокує функції захисту реле, щоб запобігти неправильній роботі реле.

Реле підтримує вбудований тестовий режим, який дозволяє користувачеві тестувати ЧМІ реле та бінарні виходи.

Малюнок 3. Габаритні розміри REF601.

Контроль ланцюга відключення

Контроль ланцюга відключення безперервно контролює наявність та працездатність ланцюга відключення. Він забезпечує контроль обриву ланцюга як у замкнутому, так і в розімкнутому положенні автоматичного вимикача. Він також виявляє втрату напруги керування автоматичним вимикачем.

Контроль доступу

Для захисту реле від несанкціонованого доступу та збереження цілісності інформації реле оснащено трирівневою рольовою системою автентифікації користувачів з індивідуальним паролем рівня оператора, інженера і адміністратора. Доступні два різні захисту паролем. Одна з них є комбінацією різних навігаційних клавіш, яка використовується за замовчуванням, а інша - з буквено-цифровим паролем. Користувач може вибрати будь-який із паролів залежно від своїх вимог.

ЛІЧМ

ЛІЧМ реле містить РК-дисплей, світлодіодні індикатори та клавіші навігації. Вимірювання, записані дані, події, установки можна переглянути на дисплеї. Реле має шість світлодіодних індикаторів на ЛІЧМ, які налаштовані для індикації готовності/IRF, пуску захисту, спрацьовування захисту, спрацьовування при замиканні фази, спрацьовуванні при замиканні на землю та індикації несправності ланцюга спрацьовування. Дисплей підтримує вбудовані кілька мов.

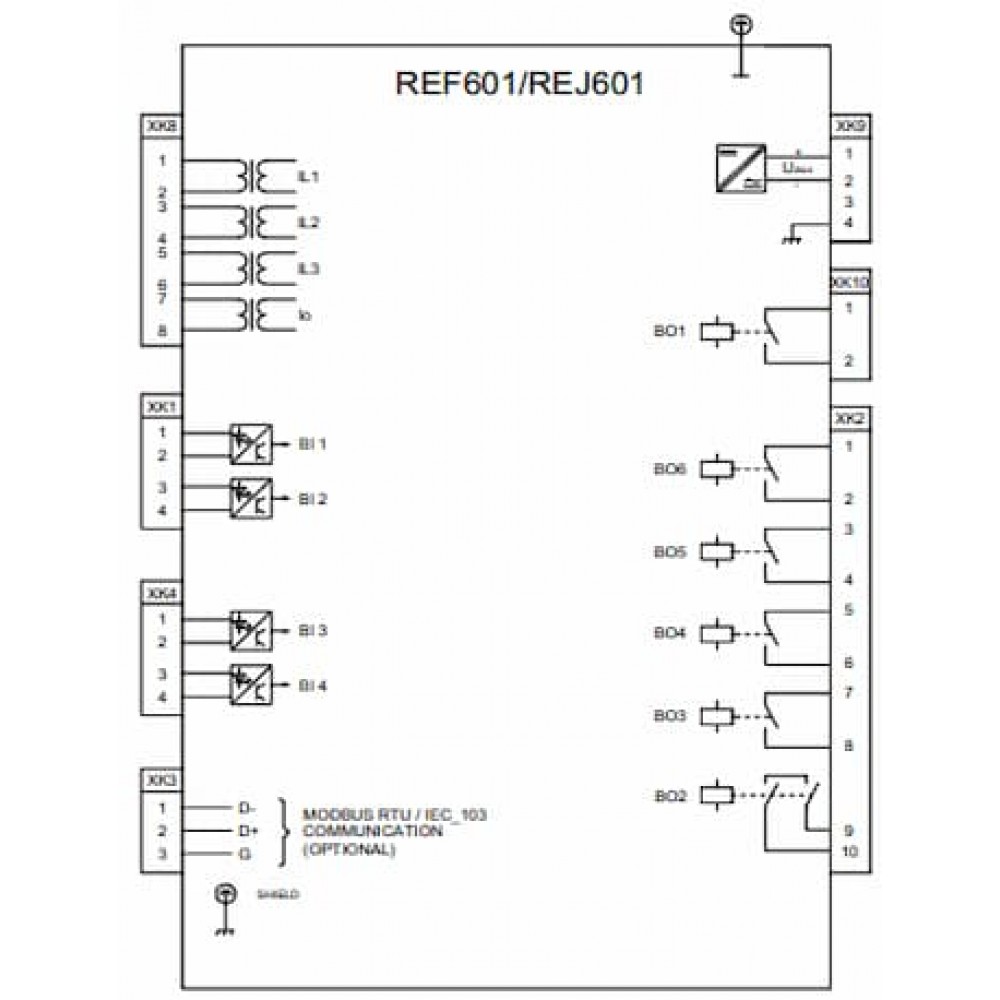

Малюнок 4. Виведення REF601.

Входи та виходи

Реле зі звичайним варіантом ТТ оснащено чотирма аналоговими входами струму 1 А або 5 А, трьома фазним струмом і одним для вимірювання струму на землю.

Реле з сенсорним варіантом оснащено трьома входами датчика Роговського, а також додатковим входом струму витоку на 1 А, який можна підключити до трансформатора струму зі збалансованим сердечником/трансформатор струму зі спіральним сердечником. Більш докладна інформація про датчик представлена ​​в «Розділ 15 - Технологія датчика».

Реле має чотири бінарні входи. Двійкові входи можна налаштувати для різних функцій, таких як блокування, скидання захисту, положення вимикача, керування вимикачем та контроль ланцюга вимкнення. У свою чергу ці сигнали можуть відображатися на дискретному виході і світлодіодах для індикації. Окремий вхід можна налаштувати як інвертований або не інвертований.

Реле має шість вихідних контактів, два силові виходи та чотири сигнальні виходи. Вихідні контакти можуть бути налаштовані для різних функцій, таких як маршрутизація сигналів пуску/відключення захисту, зовнішнє відключення/розмикання, зовнішня команда увімкнення, стан контролю ланцюга відключення і т. д. Один виділений вихідний контакт доступний для індикації готовності блоку/стану IRF.

Усі бінарні вхідні та вихідні контакти попередньо налаштовані відповідно до стандартної конфігурації, однак їх можна легко змінити за допомогою меню місцевого ІЧМ.
