Пристрій управління та захисту фідерів REF611

Малюнок 1. Пристрій керування та диференціального захисту лінії REF611 (панель ІЧМ).

Пристрій управління та захисту фідерів REF611 може поставлятися з спрямованим або ненаправленим захистом від замикань на землю. Спрямований захист від замикань на землю використовується, в основному, в мережах із ізольованою або компенсованою нейтраллю, а ненаправлений захист від замикань на землю призначений для мереж із ефективно заземленою нейтраллю або з нейтраллю, заземленою через низькоомний резистор.

• надійні пристрої захисту для застосування у розподільчих мережах середньої та низької напруги;
• незалежна/оборотнозалежна витримка часу на вибір;
• гальмування при кидку струму намагнічування трансформатора;
• ІЧМ за окремим замовленням;
• універсальний блок живлення 24-265 В~/=;
• вбудований механізм запресовування прискорює та полегшує установку;
• знімні струмові клемні колодки з автоматичним закорочуванням ланцюгів ТТ;
• можливість вибору протоколу MODBUS RTU та МЕК60870-5-103 на об'єкті.

Призначення та умови застосування

REF611 – це спеціальний пристрій управління та захисту фідерів, призначений для захисту, управління, вимірювання та контролю у розподільчих мережах енергооб'єктів та промислових підприємств.

Пристрій REF611 також може використовуватися для захисту кільцевих та складних розподільних мереж, а також радіальних мереж із розподіленою генерацією.

REF611 може поставлятися з спрямованим або ненаправленим захистом від замикань на землю. Спрямований захист від замикань на землю в основному використовується в мережах із ізольованою нейтраллю або в мережах із компенсацією, тоді як ненаправлений захист від замикань на землю призначений для мереж із нейтраллю, заземленою безпосередньо або з низьким імпедансом. Реле також може використовуватися для захисту кільцевих та коміркових розподільних мереж, а також радіальних мереж, що містять розподілену генерацію електроенергії.

Конфігурація А пропонує спрямований захист від замикань на землю, якщо фідер, що відходить, оснащений фазними трансформаторами струму, трансформатором струму нульової послідовності і пристроєм вимірювання залишкової напруги. Залишковий струм, розрахований із фазних струмів, може використовуватися для подвійного (перехресного) захисту від замикань на землю. Реле також має захист від перехідних/переміжних замикань на землю.

Конфігурація B пропонує ненаправлений захист від замикань на землю для фідерів, що відходять, обладнаних фазними трансформаторами струму. Залишковий струм для захисту від замикань на землю виходить із фазних струмів. Трансформатори струму нульової послідовності можна використовувати для вимірювання струму нульової послідовності, особливо якщо потрібний чутливий захист від замикань на землю.

Конфігурація C пропонує спрямований максимальний струмовий захист та захист від замикань на землю. Крім того, конфігурація включає трифазну напругу, а також трифазні вимірювання потужності та енергії.

Головні показники

Опис

REF611 — це спеціалізоване фідерне реле для захисту, управління, вимірювання та спостереження за підстанціями комунальних підприємств та промисловими енергосистемами, включаючи радіальні, кільцеві та осередкові розподільні мережі з розподіленим виробленням електроенергії або без неї.

REF611 входить до сімейства продуктів Relion® компанії ABB і входить до серії продуктів для захисту та керування 611. Реле серії 611 відрізняються компактністю та викочуванням.

Серія 611 пропонує просту, але дуже потужну функціональність, що дозволяє використовувати цю серію для більшості випадків застосування. Після введення конкретних параметрів пристрій готовий до введення в дію. Додаткові функціональні можливості зв'язку та взаємодії між пристроями для автоматизації підстанцій, що забезпечує стандарт МЕК 61850, підвищують гнучкість та ефективність для кінцевих користувачів, а також для виробників енергосистем.

Стандартні конфігурації

REF611 доступний у трьох альтернативних конфігураціях. Щоб підвищити зручність конфігурацій і підкреслити простоту використання реле, необхідно налаштувати лише специфічні для програми параметри в межах передбачуваної області застосування реле.

Стандартну конфігурацію сигналу можна змінити за допомогою локального ІЧМ, веб-ІЧМ або додаткових функцій програми Protection and Control IED Manager PCM600.

Комплектація A

Комплектація B

Комплектація C

Малюнок 2. Огляд функціональності.

Функції захисту

REF611 пропонує спрямований та ненаправлений максимальний струмовий захист та захист від теплового навантаження, а також спрямований та ненаправлений захист від замикань на землю. Реле також має чутливий захист від замикань на землю, обрив фази, перехідних/переривчастих замикань на землю, залишкового перенапруги, мінімальної напруги прямої послідовності та захисту від перенапруги зворотної послідовності, а також перемикання на несправність.

Як додаткова опція реле пропонує функції трифазного багаторазового повторного включення для фідерів повітряних ліній.

Менеджмент

Реле забезпечує керування одним автоматичним вимикачем або контактором за допомогою спеціальних кнопок для розмикання та замикання через локальний ІЧМ або віддалену систему, наприклад PCM600.

За замовчуванням реле має схему блокування з одним входом. Обмін двоичними повідомленнями GOOSE можна використовувати для створення додаткових схем блокування, таких як управління захищеним об'єктом (SOC), схеми захисту на основі блокування або зовнішнє вимкнення.

Ці додаткові схеми захисту та управління, необхідні для конкретних програм, налаштовуються з використанням локального ІЧМ, веб-ІЧМ та додаткових функціональних можливостей програми PCM600. Для налаштування сигналів можна використовувати локальні ІЧМ та веб-ІЧМ, а для конфігурації обміну повідомленнями GOOSE потрібно PCM600.

Вимірювання

Реле безперервно вимірює фазні струми та струм нейтралі. Залежно від конфігурації реле також може вимірювати залишкову або трифазну напругу.

Крім того, реле обчислює симетричні складові струмів і максимальне значення споживаного струму протягом заданого періоду часу, що вибирається користувачем.

Доступ до виміряних значень можна отримати через локальний ІЧМ або через комунікаційний інтерфейс реле. До значень можна отримати доступ локально або віддалено за допомогою веб-ЧМІ.

Реєстратор аварій

Реле оснащено реєстратором аварійних процесів із попередньо налаштованими аналоговими та бінарними каналами. Аналогові канали можуть бути налаштовані на запис або форми сигналу, або тренда вимірюваних струмів та напруг.

Аналогові канали можна настроїти на запуск функції запису, коли виміряне значення знижується або перевищує встановлені значення. Канали двійкових сигналів можна налаштувати так, щоб запис починався або по наростаючому, або задньому фронті двійкового сигналу, або по обох.

За замовчуванням бінарні канали налаштовані на запис зовнішніх або внутрішніх сигналів реле, наприклад сигналів пуску або відключення щаблів реле, зовнішніх сигналів блокування або керування. Двійкові релейні сигнали, такі як сигнали пуску та спрацьовування захисту, або зовнішній керуючий сигнал реле через двійковий вхід можуть бути налаштовані на запуск запису. Записана інформація зберігається в незалежній пам'яті і може бути завантажена для подальшого аналізу несправностей

Журнал подій

Для збору інформації про послідовність подій реле має незалежну пам'ять, здатну зберігати 1024 події з відповідними відмітками часу. Енергонезалежна пам'ять зберігає свої дані, навіть якщо реле тимчасово втрачає допоміжне живлення. Журнал подій полегшує докладний аналіз відмов та порушень фідерів до та після аварії. Значні можливості обробки та зберігання даних та подій у ретрансляторі дозволяють задовольнити зростаючий попит на інформацію майбутніх мережевих конфігурацій.

Доступ до інформації про послідовність подій можна отримати через локальний ІЧМ, або віддалено через комунікаційний інтерфейс реле. Доступ до інформації можна також отримати локально або віддалено за допомогою веб-ЧМІ.

Контроль ланцюга відключення

Контроль ланцюга відключення постійно контролює доступність та роботу ланцюга відключення. Він забезпечує дві функції контролю обриву ланцюга, які можна використовувати для контролю сигнального ланцюга управління автоматичним вимикачем. Він також виявляє втрату напруги керування автоматичним вимикачем.

Самоконтроль

Вбудована в реле система самоконтролю постійно відстежує стан апаратної частини реле та програмне забезпечення реле. Будь-яка виявлена несправність або несправність використовується для оповіщення оператора.

Постійна несправність реле блокує функції захисту, щоб запобігти неправильній роботі.

Входи та виходи

Залежно від конфігурації реле оснащено трьома входами фазного струму та одним входом диференціального струму для ненаправленого захисту від замикань на землю або трьома входами фазного струму, одним входом струму нульової послідовності та одним входом напруги нульової послідовності для направленого захисту від замикань на землю. захист від короткого замикання або три входи фазного струму, один вхід струму нульової послідовності, три входи фазної напруги та один вхід напруги нульової послідовності для спрямованого захисту від замикань на землю та максимального струмового захисту.

Входи фазного струму розраховані на 1/5 А. Доступні два додаткові входи диференціального струму на 1/5 А або 0,2/1 А. Вхід 0,2/1 А зазвичай використовується у додатках, що вимагають чутливого захисту від замикань на землю та мають трансформатори струму нульової послідовності Три входи фазної напруги та вхід залишкової напруги розраховані на номінальну напругу 60...210 В.

Комплектація A

Комплектація B

Комплектація C

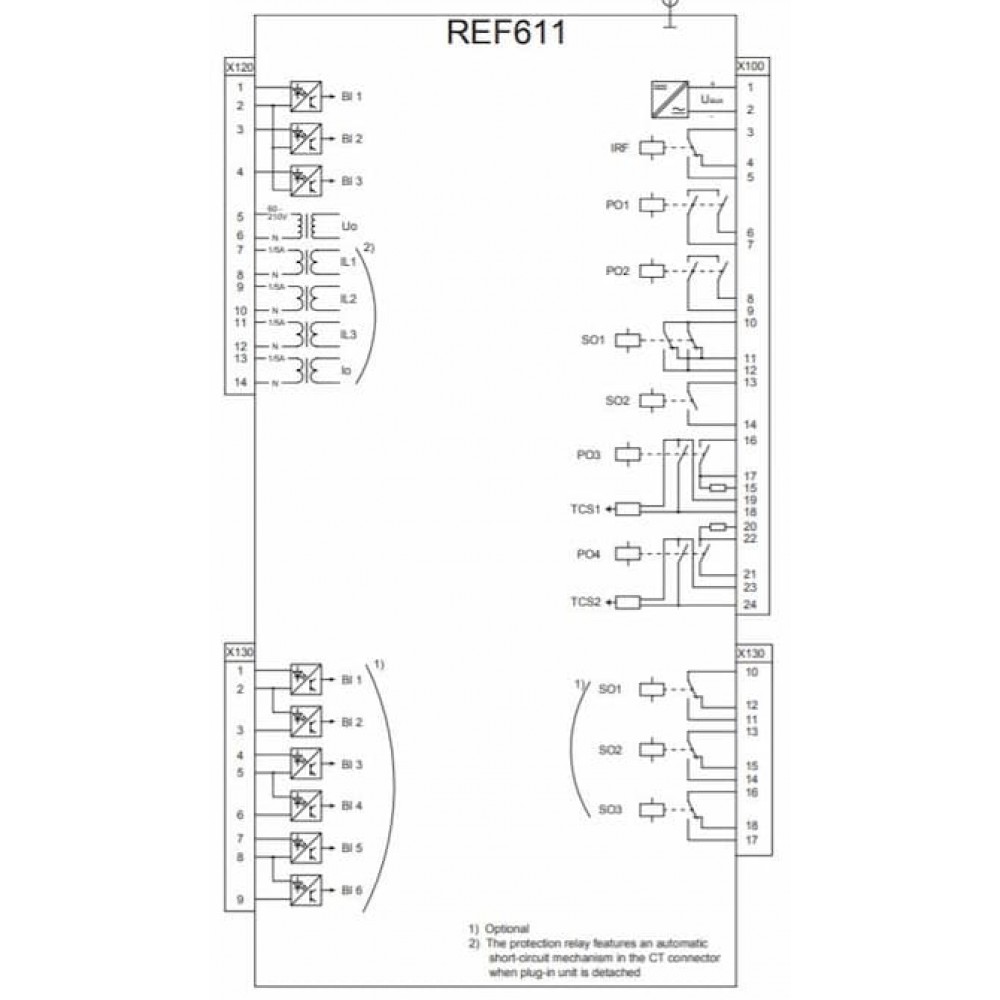

Малюнок 3. Схема клем.

Номінальні струми аналогових входів можна вибрати у програмному забезпеченні реле. Крім того, поріг двійкового входу (16…176 пост. струму) можна вибрати, змінивши налаштування параметрів реле.

Усі бінарні вхідні та вихідні контакти попередньо налаштовані згідно з трьома конфігураціями, але їх можна легко переналаштувати, задавши параметри на основі програми за допомогою функцій конфігурації сигналів локального ІЧМ або веб-ІЧМ.

Для отримання додаткової інформації про входи та виходи див. оглядову таблицю входів/виходів та схеми клем.

Локальний ІЧМ

Реле оснащене чотирирядковим рідкокристалічним дисплеєм. Залежно від вибраного шрифту та мови кількість видимих рядків може змінюватись. Дисплей призначений для введення параметрів функцій захисту та керування. Він також підходить для дистанційно керованих підстанцій, де доступ до реле здійснюється лише зрідка через інтерфейс користувача на передній панелі.

Дисплей пропонує функції інтерфейсу користувача на передній панелі з навігацією по меню і поданнями меню. Залежно від конфігурації реле відображає відповідні значення, що вимірюються.

Локальний ІЧМ включає кнопку (Л/П) для місцевого/дистанційного керування реле. Коли реле знаходиться в локальному режимі, ним можна керувати лише за допомогою локального інтерфейсу користувача на передній панелі. Коли реле знаходиться у віддаленому режимі, воно може виконувати команди відправлені з віддаленого місця. Реле підтримує дистанційний вибір локального/дистанційного режиму через бінарний вхід. Ця функція полегшує, наприклад, використання зовнішнього перемикача на підстанції, щоб переконатися, що всі реле знаходяться в локальному режимі під час робіт з технічного обслуговування і автоматичні вимикачі не можуть керуватися дистанційно з центру керування мережею.

Способи кріплення

За допомогою відповідного монтажного приладдя стандартний корпус реле можна встановити заподлицо, напівзаподлицо або встановити на стіну. Корпуси реле для прихованого та настінного монтажу також можна монтувати у похилому положенні (25°) за допомогою спеціального приладдя.

Крім того, реле можна встановити в будь-яку стандартну 19-дюймову шафу за допомогою 19-дюймових монтажних панелей з вирізами для одного або двох реле. Як альтернатива реле можна встановити в 19-дюймові приладові шафи за допомогою обладнання 4U Combiflex. кадри.

Для планових випробувань корпусу реле можуть бути оснащені перемикачами типу RTXP 18, які можна встановлювати поруч з корпусами реле.

Способи монтажу:

• утоплений монтаж;
• напівутоплений монтаж;
• напівутоплений монтаж із нахилом 25°;
• монтаж у стійці;
• настінний монтаж;
• монтаж на 19-дюймову раму обладнання;
• монтаж із тестовим комутатором RTXP 18 на 19-дюймову стійку.
