Пристрій захисту напруги REU611

Малюнок 1. Передня панель REU611.

REU611 - реле захисту від надмірних стрибків напруги, попередньо налаштоване для підстанцій та промислових енергосистем. REU611 входить до сімейства продуктів Relion® компанії ABB і входить до серії продуктів для захисту та керування 611. Реле серії 611 відрізняються компактністю конструкції.

Серія 611 пропонує спрощену, але потужну функціональність для більшості програм. Після введення набору параметрів для конкретної програми, встановлене реле захисту готове до введення в експлуатацію. Подальше додавання комунікаційних функцій та можливостей взаємодії між пристроями автоматизації підстанцій, що пропонуються стандартом IEC 61850, підвищує гнучкість та цінність для кінцевих користувачів, а також виробників електричних систем.

Реле серії 611 повністю підтримують стандарт IEC 61850 для зв'язку та функціональної сумісності пристроїв автоматизації підстанцій, включаючи швидкий обмін повідомленнями GOOSE (Generic Object Oriented Substation Event), і тепер підтримують переваги розширеної функціональної сумісності, що забезпечується версією 2 стандарту. Крім того, реле підтримують протокол паралельного резервування (PRP) та протокол безшовного резервування високої доступності (HSR). Реле серії 611 можуть одночасно використовувати протоколи зв'язку IEC 61850 та Modbus®.

Переваги:

• будову захисту по напрузі із заданою конфігурацією для розподільних мереж енергетичних об'єктів та промислових підприємств;
• потужна та дружня для користувача веб-інтерфейс людина – машина (веб-ІЧМ), включаючи матрицю входів/виходів;
• наявність стандартних конфігурацій для конкретних застосувань, що скорочує час введення в експлуатацію;
• підтримка стандарту МЕК 61850, редакції 1 і 2, включаючи обмін дискретними сигналами за профілем GOOSE;
• паралельне використання протоколів МЕК 61850 та Modbus.

Призначення

Пристрій REU611 призначений для захисту від підвищення та зниження напруги, для захисту по напрузі прямої/зворотної послідовності, захисту від підвищення напруги нульової послідовності, є додатковий двоступінчастий захист за частотою для великих та малих електростанцій. Пристрій захисту частотою використовується для різних застосувань, включаючи захист шин, силових трансформаторів, двигунів і конденсаторних батарей.

REU611 призначений для використання в розподільних пристроях середньої напруги, забезпечених спеціальним осередком вимірювання напруги. Реле забезпечує контроль підвищеної та мінімальної напруги на збірних шинах, контроль залишкової напруги в мережі та захист за частотою.

У генераторах та двигунах реле забезпечує додатковий захист, виявляючи будь-яке відхилення від допустимих значень частоти та напруги. У розподільних мережах, що містять розподілену генерацію електроенергії, можна використовувати реле для захисту від втрати мережі (LOM) для окремих енергоблоків.

Після введення конкретних параметрів пристрій готовий до введення в дію. Крім того, функціональні можливості зв'язку та взаємодії пристроїв автоматизації підстанції, які забезпечує стандарт МЕК 61850, значно збільшують функціональну гнучкість та потенціал пристрою як для виробників, так і для операторів енергосистем.

Основні параметри

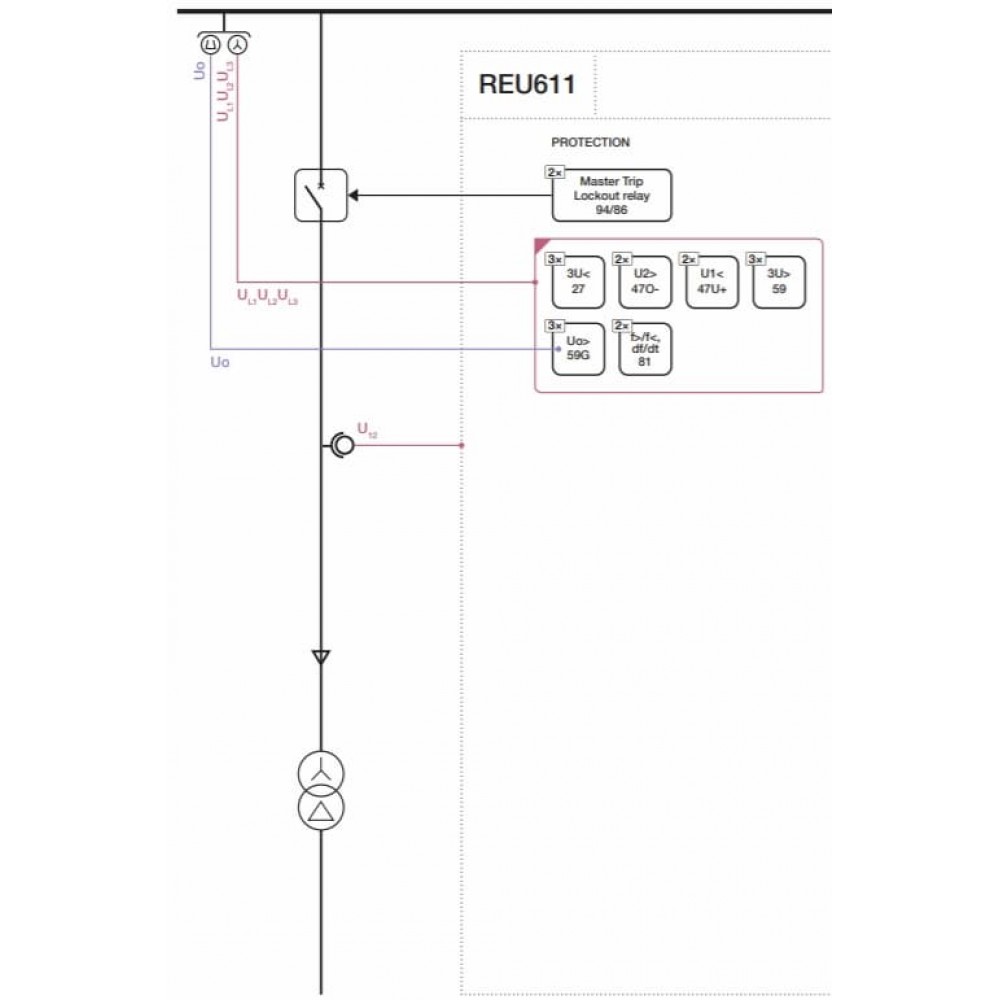

Малюнок 2. Огляд функцій REU611.

Опис

REU611 доступний в одній конфігурації. Щоб підвищити зручність конфігурації та підкреслити простоту використання реле, необхідно налаштувати лише специфічні параметри в межах передбачуваної області застосування реле.

Стандартну конфігурацію сигналу можна змінити за допомогою локального ІЧМ, веб-ІЧМ або додаткових функціональних можливостей програми Protection and Control IED Manager PCM600 .

Функції захисту

REU611 призначений для контролю напруги на шинах. Він також може використовуватися для захисту від підвищення та зниження частоти генераторів та іншого обладнання змінного струму, наприклад, конденсаторних батарей, що вимагають трифазного захисту від підвищення або зниження напруги, захисту від перенапруги нульової послідовності, захисту від зниження напруги прямої послідовності та захисту від перенапруги зворотної послідовності .

Функції керування

Реле забезпечує керування одним автоматичним вимикачем або контактором за допомогою спеціальних кнопок для розмикання та замикання через локальний ІЧМ або віддалену систему, наприклад PCM600.

За замовчуванням реле має схему блокування з одним входом. Обмін двоичними повідомленнями GOOSE можна використовувати для створення додаткових схем блокування, таких як управління захищеним об'єктом (SOC), схеми захисту на основі блокування або зовнішнє вимкнення.

Ці додаткові схеми захисту та управління, необхідні для конкретних програм, налаштовуються з використанням локального ІЧМ, веб-ІЧМ та додаткових функціональних можливостей програми PCM600. Для налаштування сигналів можна використовувати локальні ІЧМ та веб-ІЧМ, а для конфігурації обміну повідомленнями GOOSE потрібно PCM600.

Входи та виходи

Реле оснащено трьома входами фазної напруги та одним входом напруги нульової послідовності. Додатково передбачено один вхід фазної напруги для вимірювання напруги на дальній стороні місцевого силового трансформатора. Його також можна використовувати паралельно із зовнішнім блоком синхронізації.

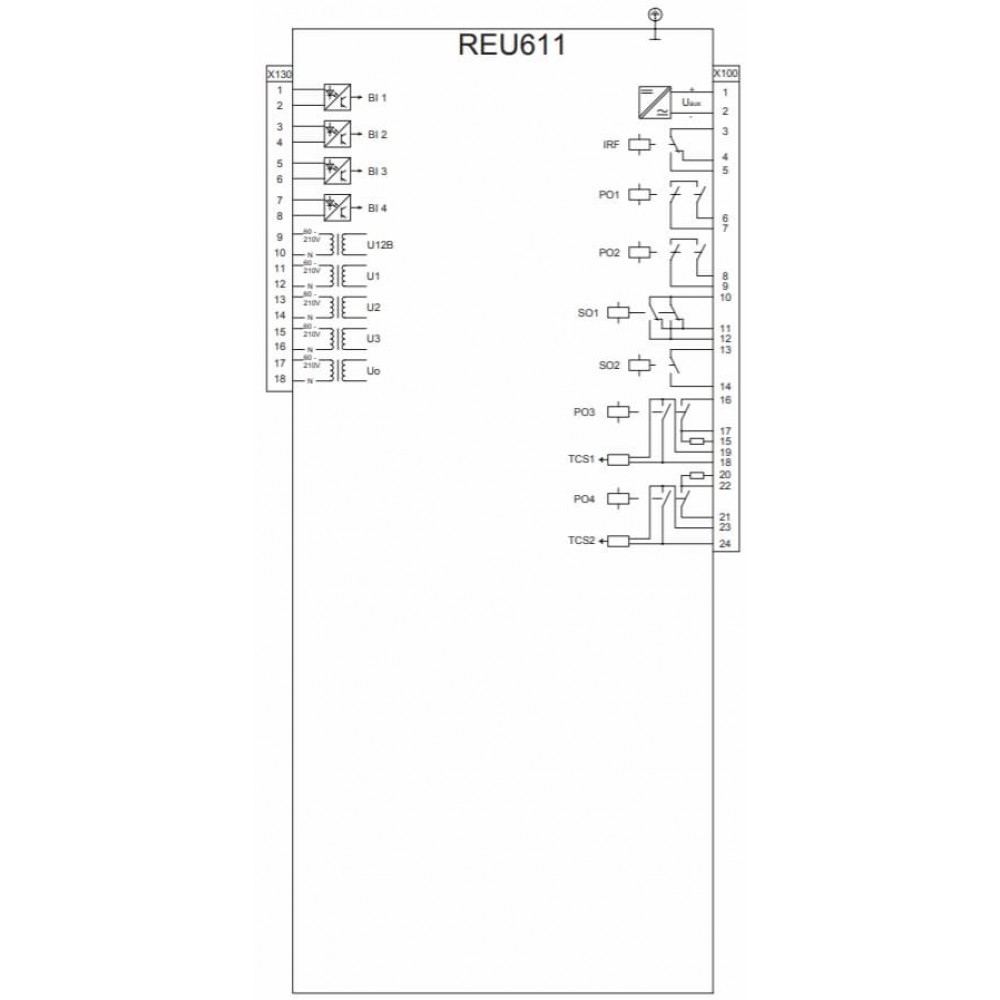

Малюнок 3. Схема з'єднань REU611.

Три входи фазної напруги та вхід залишкової напруги розраховані на номінальну напругу 60...210 В. Можна підключати як лінійну напругу, так і фазну напругу.

Поріг двійкового входу (16…176 пост. струму) можна вибрати, змінивши налаштування параметрів реле.

Усі бінарні вхідні та вихідні контакти попередньо налаштовані відповідно до конфігурації, але їх можна легко переналаштувати, задавши параметри програми за допомогою функцій конфігурації сигналів локального ІЧМ та веб-ІЧМ.

Локальний ІЧМ

Реле оснащене чотирирядковим рідкокристалічним дисплеєм. Залежно від вибраного шрифту та мови кількість видимих рядків може змінюватись. Дисплей призначений для введення параметрів функцій захисту та керування. Він також підходить для дистанційно керованих підстанцій, де доступ до реле здійснюється лише зрідка через інтерфейс користувача на передній панелі.

Дисплей пропонує функції інтерфейсу користувача на передній панелі з навігацією по меню і поданнями меню. Залежно від конфігурації реле відображає відповідні значення, що вимірюються.

Локальний ІЧМ включає кнопку (L/R) для місцевого/дистанційного керування реле. Коли реле знаходиться в локальному режимі, ним можна керувати лише за допомогою локального інтерфейсу користувача на передній панелі. Коли реле знаходиться у віддаленому режимі, воно може виконувати команди відправлені з віддаленого місця. Реле підтримує дистанційний вибір локального/дистанційного режиму через бінарний вхід. Ця функція полегшує, наприклад, використання зовнішнього перемикача на підстанції, щоб переконатися, що всі реле знаходяться в локальному режимі під час робіт з технічного обслуговування і автоматичні вимикачі не можуть керуватися дистанційно з центру керування мережею.

Способи кріплення

За допомогою відповідного монтажного приладдя стандартний корпус реле монтується утопленим чином, напівутопленим або встановлюється на стіну. Для прихованого та настінного монтажу також можна монтувати у похилому положенні (25°) за допомогою спеціальних речей.

Крім того, реле можна встановити в будь-яку стандартну 19-дюймову шафу за допомогою 19-дюймових монтажних панелей з вирізами для одного або двох реле. Як альтернатива реле можна встановити в 19-дюймові приладові шафи за допомогою обладнання 4U Combiflex. кадри.

Для планових випробувань корпусу реле можуть бути оснащені перемикачами типу RTXP 18, які можна встановлювати поруч з корпусами реле.

Утопленний монтаж

Напівутопленний монтаж

Монтаж під нахилом 25°

Малюнок 4. Методи монтажу REU611.
