Пристрій захисту фідерів із живленням від струмових ланцюгів REJ603

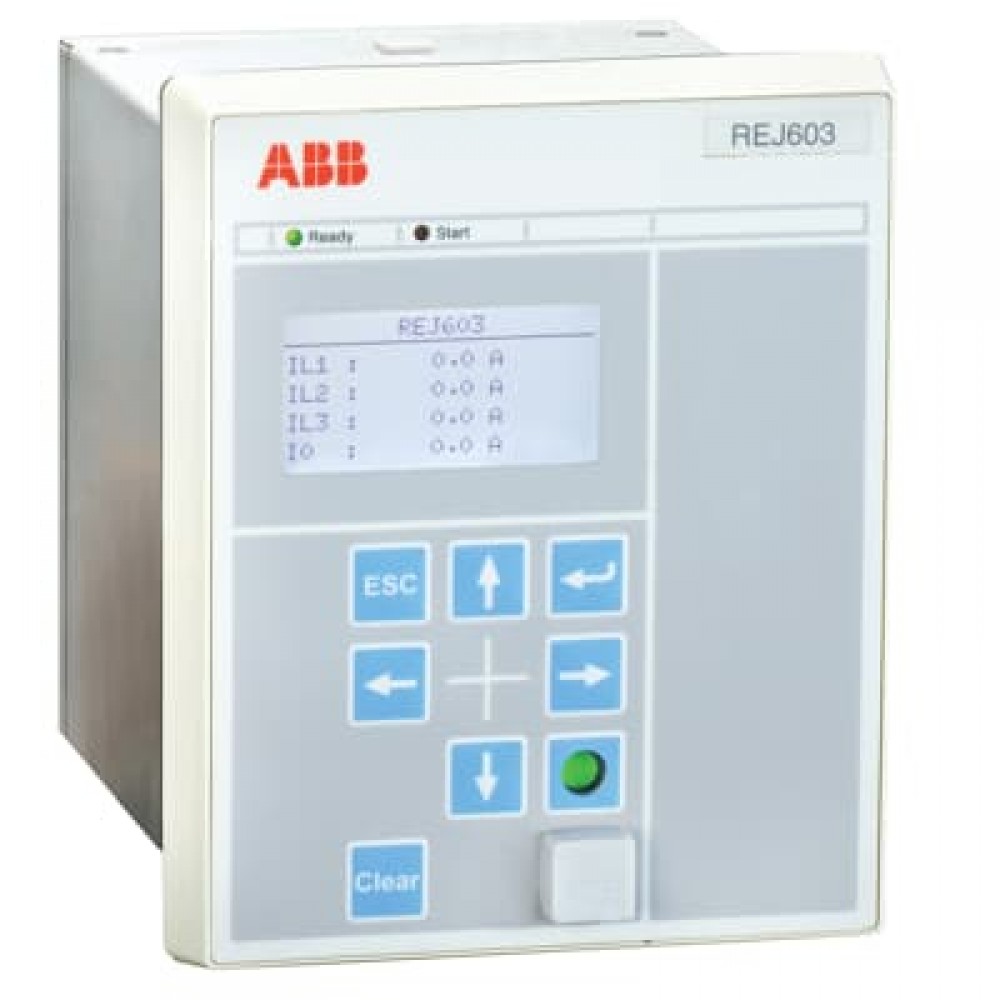

Малюнок 1. Вид спереду REJ603.

Пристрій REJ603 відноситься до продуктів лінійки засобів захисту та керування Relion®, серія 605. У серію 605 входять стандартні пристрої, які постійно виявляються захисту у мережах середньої напруги.

Переваги:

• висока швидкість експлуатації з низькоенергетичними котушками, що відключають;
• вбудований електромеханічний клапан скидання вручну;
• живлення через передній USB-порт передбачає розробку вбудованої батареї, а також отримання доступу до інформації про події/збої за відсутності живлення ГНКТ;
• швидке введення до розрахунку функції вибіркового тестування обчислювальної потужності та спірного виведення, включаючи відключення тесту на автоматичному вимикачі;
• аналіз відмов із журналом подій/пристроєм реєстрації відмов (варіант 3.0);
• велике самоспостереження за апаратним та програмним забезпеченням реле;
• незалежна/оборотнозалежна витримка часу на вибір;
• гальмування при кидку струму намагнічування трансформатора;
• ІЧМ на окреме замовлення.

Призначення та сфера застосування

Пристрій REJ603 призначений для селективного захисту фідерів від захватів та захватів на землю у вторинних промислових підприємствах, а також для захисту малих трансформаторів електростанцій та промислових підприємств.

REJ603 — цифровий пристрій релейного захисту, який споживається від ланцюгів трансформаторів струму, що робить його важливим для встановлення навіть у віддалених пунктах, у яких відсутні джерела оперативного живлення. Пристрій використовується, в першу чергу, моноблоках кільцевої магістральної мережі і живиться від високовольтних трансформаторів струму.

Головні показники

Опис

REJ603 є реле захисту фідера з автономним живленням, призначене для захисту підстанцій та промислових енергосистем у вторинних розподільчих мережах. REJ603 є членом сімейства продуктів Relion® компанії ABB та частиною серії 605.

Реле захисту фідера REJ603 призначене для використання у складі вузлів кільцевої мережі (RMU) та вторинних розподільчих пристроїв. Реле REJ603 є цифровим реле з автономним живленням, яке отримує живлення від основних трансформаторів струму. Таким чином, REJ603 є ідеальним вибором для установок, де допоміжні джерела живлення недоступні, а отже, підходить для автоматичних розподільних підстанцій, що не мають допоміжних джерел живлення.

з вимірюванням струму витоку за допомогою внутрішнього розрахунку

з вимірюванням струму заземлення за допомогою зовнішнього трансформатора нульової послідовності

Малюнок 2. Огляд функцій захисту REJ603.

Функції реле

Функція стабілізації пускового струму дозволяє використовувати реле як основний захист розподільних трансформаторів. Реле запитується через трансформатор струму, якщо струм вище за рівень увімкнення реле, через передній USB-порт або через допоміжне джерело живлення (додаткова функція).

Реле забезпечує ненаправлений захист від навантаження по струму та замикання на землю. Залишковий струм для захисту від замикань на землю виходить із фазних струмів. Трансформатори струму нульової послідовності можна використовувати для вимірювання струму нульової послідовності, особливо коли потрібний чутливий захист від замикань на землю.

Реле додатково пропонує захист від теплового навантаження для фідерів, кабелів та трансформаторів. Опціонально можливе дистанційне відключення через бінарний вхід із зовнішнім допоміжним джерелом живлення.

Сигнали дистанційного відключення, такі як вихід несправності трансформатора (відключення Бухгольця, температура масла, температура обмотки) або зовнішнє відключення можуть бути підключені до бінарного входу. Функція віддаленого відключення працює навіть у режимі живлення від трансформатора струму, коли допоміжне живлення недоступне, але є достатній струм трансформатора струму для увімкнення реле.

Реле забезпечує оптимізовану комбінацію функцій захисту та контролю в одному блоці з кращими експлуатаційними характеристиками у своєму класі та засноване на глибоких знаннях ABB у галузі захисту та числових технологій.

REJ603 пропонує попередньо налаштовані функції, які полегшують і прискорюють введення в експлуатацію розподільного пристрою.

Щоб підкреслити простоту використання реле, необхідно встановити лише параметри, специфічні для програми, в межах передбачуваної сфери застосування реле.

Реле також має короткий час увімкнення, що забезпечує швидке спрацьовування при перемиканні на несправність.

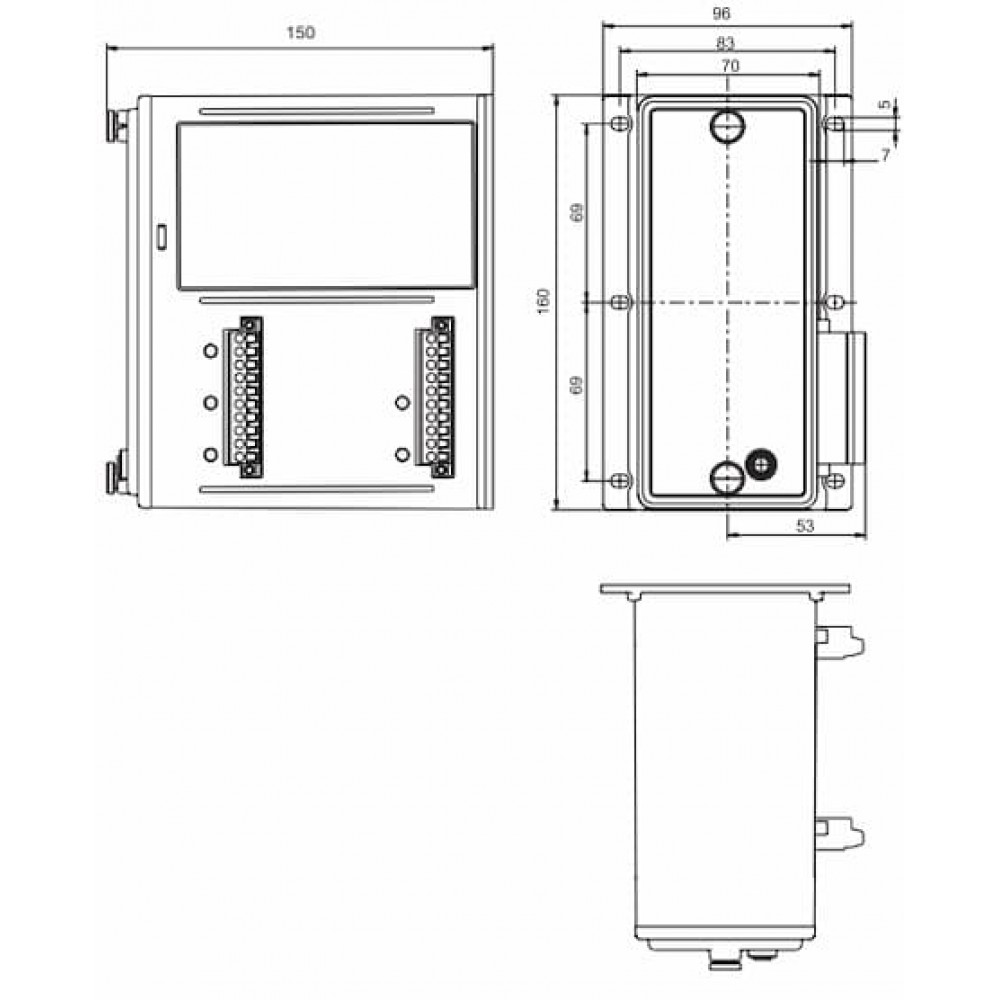

Малюнок 3. Габаритне креслення REJ603.

Функції захисту

REJ603 пропонує функції триступінчастого максимального струмового захисту та двоступінчастого захисту від замикань на землю. Функція детектора пускового струму трансформатора вбудована для запобігання небажаним вимкненням через включення трансформаторів.

Ступені з низькою уставкою для максимального струмового захисту та захисту від замикань на землю оснащені обраними характеристиками – із незалежною витримкою часу (DT) та із зворотною незалежною мінімальною витримкою часу (IDMT). Реле має стандартні характеристики IDMT відповідно до IEC 60255-151, нормально-інверсні (NI), дуже інверсні (VI), надзвичайно інверсні (EI), довготривалі інверсні (LI) та IDMT-характеристики відповідно до ANSI C37.112, помірно інверсні, нормальні. Зворотний, Дуже зворотний, Надзвичайно зворотний. Реле також має спеціальні характеристики, такі як запобіжник RI, HR та FR, що забезпечує кращу координацію з рештою мережі.

Додаткове реле забезпечує захист від теплового навантаження для фідера, кабелю та трансформатора.

Вимірювання

Реле безперервно вимірює фазні струми та струм на землю. Струм замикання на землю можна виміряти за допомогою зовнішнього трансформатора струму нульової послідовності або розрахувати самостійно.

Реле має можливість відображати вимірюваний трифазний струм і струм на землю у первинному та вторинному вираженні. Крім того, реле відображає стан бінарного входу, бінарного виходу та лічильника спрацьовувань для спрацьовування захисту від перевантаження струму та замикання на землю. Під час обслуговування типовий дисплей показує трифазний струм і струм заземлення у вторинних термінах. Доступ до виміряних значень можна отримати за допомогою локального ІЧМ.

Реле безперервно вимірює тепловий рівень.

Журнал подій

Для збору інформації про послідовність подій (SoE) у реле вбудована енергонезалежна пам'ять з ємністю зберігання 250 подій з відповідними відмітками часу з роздільною здатністю 1 мс. Журнал подій включає стан спрацьовування захисту, стан дискретного введення/виводу та код несправності реле. Журнали подій зберігаються послідовно, останні — першими і так далі. Енергонезалежна пам'ять зберігає свої дані у разі, якщо реле тимчасово втрачає допоміжне харчування.

Реле безперервно вимірює тепловий рівень.

Реєстратор перешкод

Реле має функцію реєстрації аварійних процесів з підтримкою до 4 аналогових сигналів і 8 каналів бінарних сигналів. Аналогові канали налаштовані для запису поточної форми хвилі. Запуск запису про анормальні режими може здійснюватися за допомогою зовнішніх або внутрішніх релейних сигналів, таких як запуск захисту, вимкнення, дистанційне вимкнення тощо. Є можливість ручного запуску запису. Запис обурень також можливий у режимі CTpowered. Записана інформація зберігається у форматі COMTRADE з позначкою дати та часу в незалежній пам'яті і може бути завантажена через порт USB на передній панелі для подальшого аналізу несправності.

Функція самоконтролю та тестування

Вбудована система самоконтролю реле постійно контролює стан апаратної частини реле та роботу програмного забезпечення реле. Будь-яка виявлена ​​несправність або несправність використовуватиметься для оповіщення оператора. Постійна несправність реле блокує функції захисту реле, щоб запобігти неправильній роботі реле.

Реле підтримує вбудований тестовий режим, який дозволяє користувачеві тестувати функції релейного захисту, ЧМІ та бінарні виходи. Функція тестування включається через USB живлення, що полегшує тестування всієї схеми, включаючи реле та активацію бістабільного виходу відключення.

Контроль доступу

Для захисту реле від несанкціонованого доступу та збереження цілісності інформації реле оснащено трирівневим паролем системи аутентифікації користувачів на основі ролей для рівнів оператора, інженера та адміністратора. Пароль є буквенно-цифровим та програмується адміністратором для трьох рівнів ієрархії.

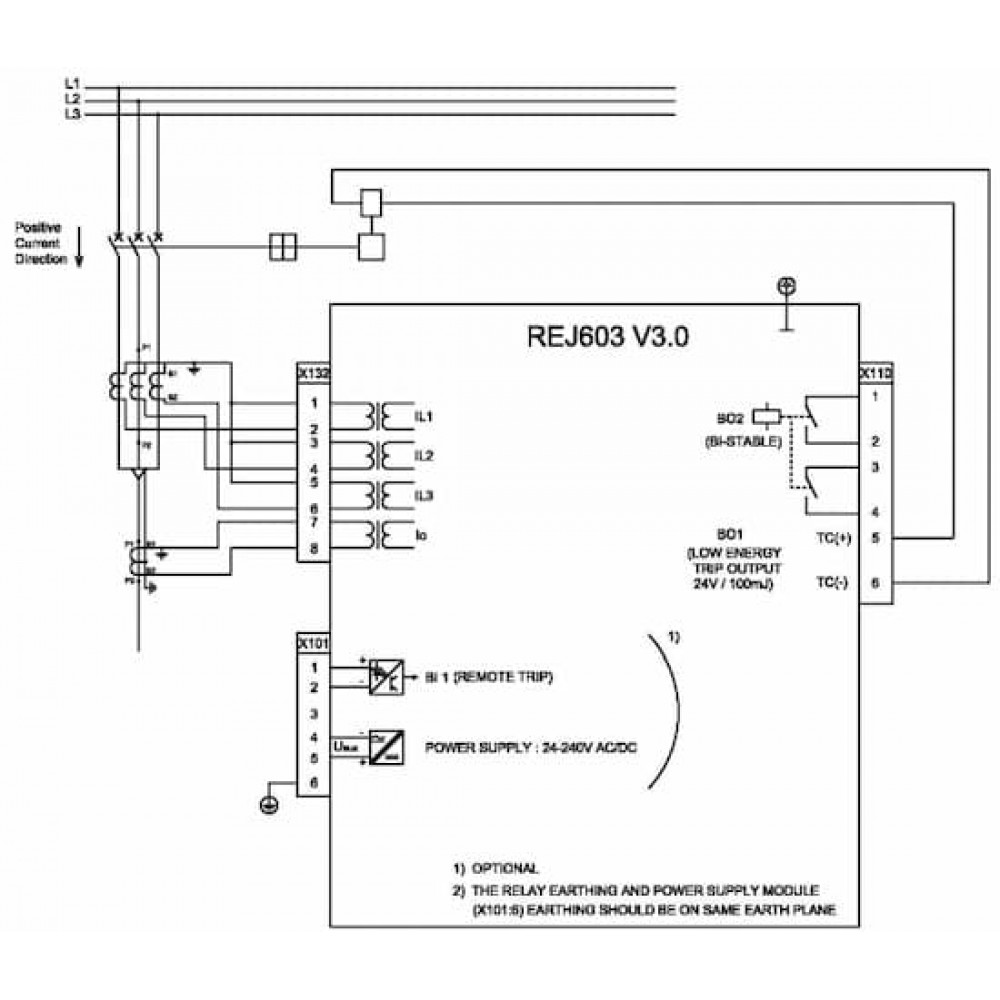

Малюнок 4. Введення та виведення REJ603.

Локальний ІЧМ

Локальний ІЧМ реле містить РК-дисплей, світлодіодні індикатори та навігаційні клавіші. Вимірювання, події, установки можна переглянути на дисплеї.

Індикація відключення фази та замикання на землю здійснюється за допомогою електромеханічного прапорця з ручним скиданням, що забезпечує наявність індикації спрацьовування реле навіть за відсутності первинного струму ТТ.

Реле додатково має два світлодіодні індикатори на місцевому ІЧМ, зелений світлодіод «готовий» призначений для індикації роботи реле за наявності мінімального струму, необхідного для роботи, і для індикації внутрішньої несправності реле. Жовтий світлодіод "Пуск" призначений для індикації спрацьовування захисту.

Входи та виходи

Реле оснащено чотирма аналоговими входами струму 1 або 5 А, 3 для вимірювання фазного струму і 1 для вимірювання струму на землю.

Реле має додатковий двійковий вхід. Двійковий вхід налаштований на дистанційне (зовнішнє) вимкнення та блокування захисту.

Реле має імпульсний вихід розряду одного конденсатора (24 В пост. струму, 100 мДж) для відключення автоматичного вимикача з чутливою котушкою, що відключає. Крім того, доступні два бістабільні сигнальні виходи для індикації увімкнення/вимкнення захисту та віддаленої індикації відключення у зовнішню систему.

Бістабільні вихідні контакти попередньо налаштовані відповідно до конфігурації за промовчанням, однак їх можна легко переконфігурувати для запуску захисту, вимкнення захисту та індикації віддаленого відключення за допомогою меню місцевого ІЧМ.
