- Код товару: 1SFA896103R8100
- Артикул: 1SFA896103R8100
- Наявність: Pre-Order
0.00грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Номинальное рабочее напряжение::
Главная цепь 208 ... 600 V AC
Номинальное управляющее напряжение питания (U:
24 V DC
Тип клемм::
Клеммы с винтовым зажимом
1 Depth / Length::
156 мм
1 EAN::
7320500338193
-
- Тип приглушаного продукту:
- PSR3-600-81
-
- No. Ідентифікатора товар:
- 1СFA896103R8100
-
- Европейський Код товару (EAN):
- 7320500338193
-

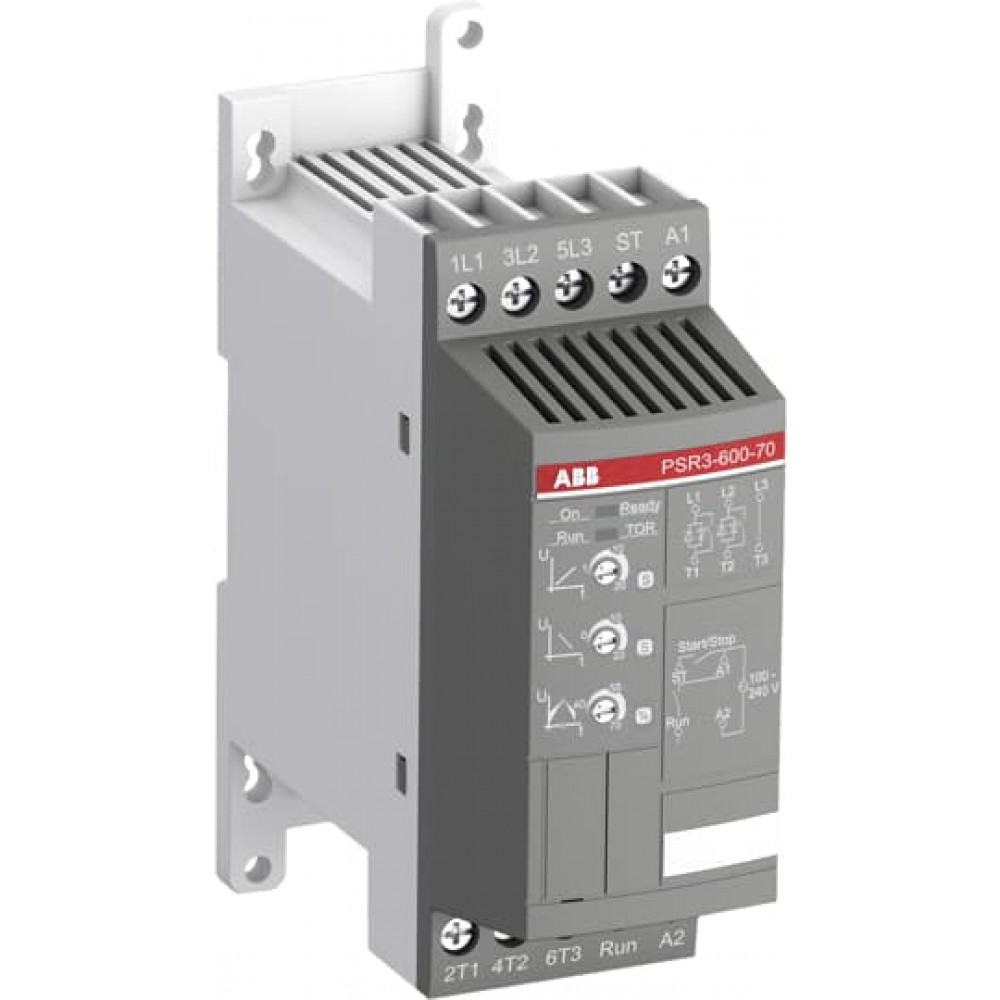

- Опис в каталозі: PSR3-600-81
- Довгий опис:
- Софтстартер PSR3-600-81 для макс. базовий пружинний 600V і 24V постій струм
Характеристики
Характеристики
Номинальное рабочее напряжение:
Главная цепь 208 ... 600 V AC
Номинальное управляющее напряжение питания (U
24 V DC
Тип клемм:
Клеммы с винтовым зажимом
1 Depth / Length:
156 мм
1 EAN:
7320500338193
1 Gross Weight:
0.55 kg
1 Height:
124 мм
1 Units:
1 штука
1 Width:
51 мм
2 Units:
1 штука
Cигнальное реле работы:
Да
Время линейного нарастания сигнала:
Во время останова 0 ... 20 секунда(ы)Во время пуска 1 ... 10 секунда(ы)
Выключатель при соединении внутри треугольника:
Нет
Декларация о соответствии - CE:
1SFA1-86
Защита от перегрузки:
Рекомендовані MS116 0.63... 4.00
Инструкции и руководства:
1SFC132037M0001
Код классификации объекта:
Q
Количество пусков в час при токе 3,5*Ie в течение 7 с., с ПВ50%:
10
Крутящие моменты затяжки:
Цепь питания 1 N·mЦепь управления 1 N·mГлавная цепь 1 N·m
Мощность подсоединения в линию (Pe):
при 230 В 0.75 kWпри 400 В 1.5 kWпри 500 В 2.2 kW
Начальное напряжение при пуске:
40 ... 70 %
Номер таможенного тарифа:
85371099
Номинальное напряжение цепи управления (U
Uc работа на пост. токе 24 V
Номинальный ток подсоединения в линию Ie (Ie):
3.9 A
Основной тип изделия:
PSR3
Перегрузка встроенной электроники:
No
Понижаемое скачком напряжение со снижением:
100 ... 60 %
Пусковая способность при максимальном номинальном токе Ie:
4xie для 6 років
Регулируемый номинальный ток электродвигателя Ie:
No %
Реле сигнализации о неисправности:
Нет
Связь:
FiledBusPlug (необов'язково)
Сечение подключаемого кабеля-главная цепь:
Жесткий 1/2x0.75 ... 2.5 мм²
Сечение подключаемого кабеля-схема управления:
Жесткий 1/2 x 0.75 ... 2.5 мм²
Сечение подключаемого кабеля-цепь питания:
Жесткий 1/2x0.75 ... 2.5 мм²
Сигнальное извещение о готовности к пуску/ВКЛ резерва (светодиод):
Green
Сигнальное извещение о линейном нарастании/снижении сигнала (светодиод):
Зеленый
Сигнальное извещение о рабочем режиме R (светодиод):
Green
Сигнальное извещение об окончании линейного нарастания сигнала при пуске (светодиод):
Зеленый
Сигнальное реле байпаса:
No
Сигнальное реле перегрузки:
Нет
Степень защиты:
согласно МЭК 60529, МЭК 60947-1, ЕН 60529 основные клеммы IP20
Температура окружающей среды:
Работа с компенсацией -25 ... +60 °CХранение -40 ... +70 °C
Технические данные:
1SFC132005C0201
Функция ограничения тока:
No
Чистая высота изделия:
mm140.000
Чистая толщина изделия:
114.000 мм
Чистая ширина изделия:
mm45.000
Чистый вес изделия:
kg0.4
Экологическая информация:
1SFC132038D0201
Эксплуатационный коэффициент в процентах:
100 %
