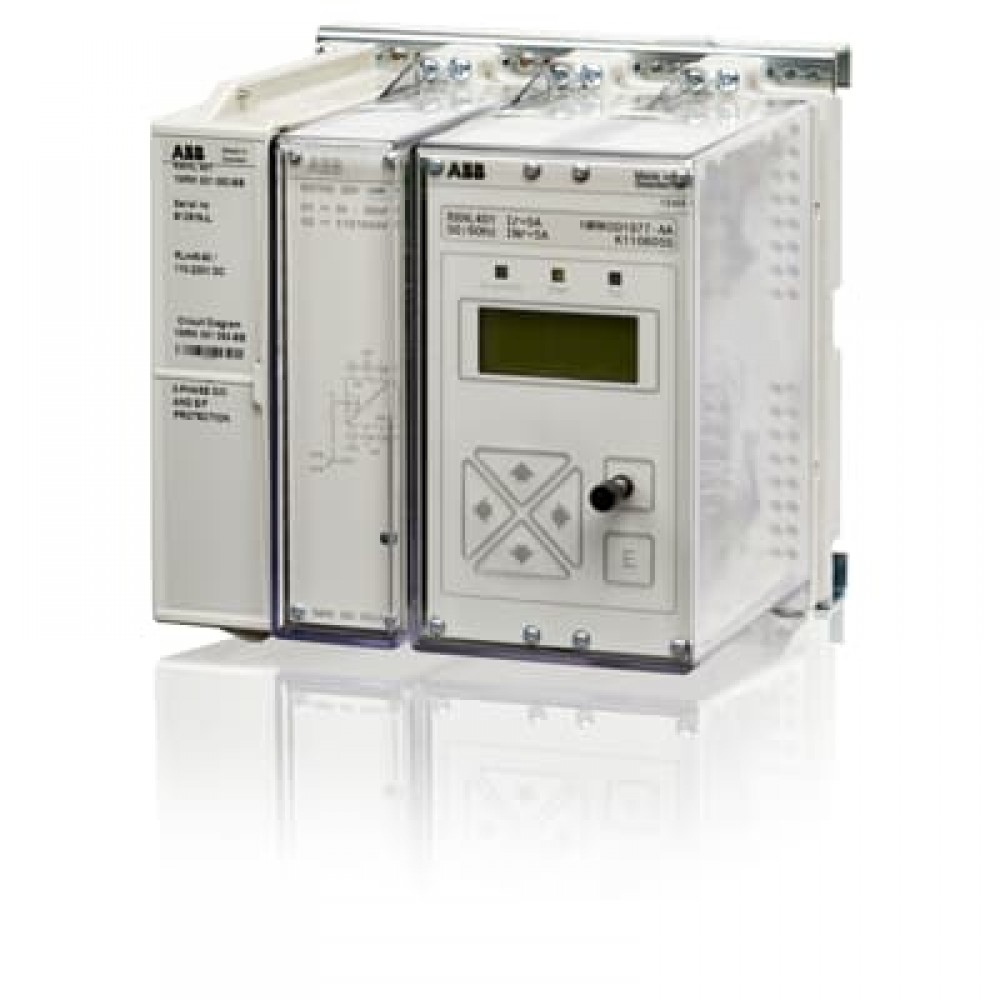

RAHL/RXHL - Компактне реле максимального струму RXHL 4xx і реле захисту лінії живлення RAHL 4xx
Відгуки:
(0)
  • Код товару:
  • Наявність: Pre-Order
0.00грн.
Знайшли дешевше?

Чотири моделі реле захисту від перевантажень по струму і замикань на землю RAHL/RXHL 401, 411, 421 і 422 призначені для застосування в енергосистемах, а також в якості резервної захисту, наприклад, пристроїв серій 650 і 670 на всіх рівнях напруги, включаючи надвисоке. Всі характеристики часу виставлені відповідно до МЕК 60225-3. Також можливе оснащення функцією захисту від перевантаження з тепловою моделлю, характеристикою RI та спеціальної логарифмічною характеристикою по КЗ на землю в системах надвисокого класу напруги. Реле також в змозі виявляти нестійкі замикання між фазами і на землю. Дані реле також призначені для модифікування і заміни раніше застосовувалися електромеханічних і статичних реле.

RXHL/RAHL 401

  • Три ступені максимального струмового захисту від міжфазних замикань, функції аварійної сигналізації I> I >> I >>> і відключення
  • Три ступені для функцій аварійної сигналізації і відключення при замиканнях на землю
  • Служить для заміни RXIDK 4 і RAIDK 400

    RXHL/RAHL 411
  • Три ступені трифазної максимального струмового захисту з витримкою часу або миттєвого дії, функції аварійної сигналізації I> I >> I >>> і відключення
  • Три ступені захисту від теплового перевантаження, функції аварійної сигналізації Q> і відключення
  • Три ступені захисту від замикань на землю з витримкою часу або миттєвого дії, функції аварійної сигналізації IN>, IN>>, IN>>> і відключення
  • Функція резервування відмови вимикачів, виявлення струму в трьох фазах і струму в нейтралі, що задається логіка синхронізації і функція повторного відключення в одно - і трифазних варіантах відключення
  • Функція захисту від неузгодженості полюсів на основі вимірювання фазного струму на кожному окремому рівні
  • Автоматичне повторне включення до 4 спроб (опція)
  • Додаткова плата входів/виходів з 4 оптрони входами і 4 релейними виходами (опція)

    RXHL/RAHL 421 для енергосистем з заземленою через високий опір нейтраллю
  • Три ступені двофазної максимального струмового захисту з витримкою часу або миттєвого дії, функції аварійної сигналізації I> I >> I >>> і відключення
  • Три ступені захисту від теплового перевантаження, функції аварійної сигналізації Q> і відключення
  • Три ступені захисту від замикань на землю з витримкою часу або спрямованого захисту від замикань на землю миттєвої дії, функції аварійної сигналізації IN>, IN>>, IN>>> і відключення - Ступінь напруги в точці нейтралі, що активує алгоритм ступені спрямованого захисту від замикань на землю. Незалежна витримка часу також служить в якості резервної захисту. - Одно - або двостороння характеристика спрацьовування, а також ручний або дистанційний вибір характеристичного кута 0 ° або -90 °. Незалежна витримка часу.
  • Функція захисту від підвищення напруги в точці нейтралі з витримкою часу (одна ступінь)
  • Логіка виявлення і усунення нестійких КЗ
  • Резервування відмови вимикачів, виявлення струму в трьох фазах і в точці нейтралі, задається логіка синхронізації
  • Функція захисту від неузгодженості полюсів на основі вимірювання фазного струму на кожному окремому рівні
  • Автоматичне повторне включення до 4 спроб (опція)
  • Додаткова плата входів/виходів з 4 оптрони входами і 4 релейними виходами (опція)

    RXHL/RAHL 422 для енергосистем з глухозаземленою або заземленою через низький опір нейтраллю
  • Три ступені двофазної максимального струмового захисту з витримкою часу або миттєвого дії, функції аварійної сигналізації I> I >> I >>> і відключення
  • Три ступені захисту від теплового перевантаження, функції аварійної сигналізації Q> і відключення
  • Три ступені захисту від замикань на землю з витримкою часу або спрямованої або ненаправленою захисту від замикань на землю миттєвої дії для електричних мереж з ефективним заземленням нейтралі, функції аварійної сигналізації IN>, IN>>, IN>>> і відключення - Мінімальний рівень поляризующего напруги до 0,5 %. - Регульований характеристичний кут від 0° до 90°.
  • Функція резервування відмови вимикачів, виявлення струму в трьох фазах і в точці нейтралі, що задається логіка синхронізації
  • Функція захисту від неузгодженості полюсів на основі вимірювання фазного струму на кожному окремому рівні
  • Автоматичне повторне включення до 4 спроб (опція)
  • Додаткова плата входів / виходів з 4 оПТРОН входами і 4 релейними виходами (опція )

    Загальні характеристики
  • Логіка виявлення і усунення нестійких КЗ
  • Два дискретних входу для функцій блокування та дозволу, а також п'ять конфігуруються дискретних вихідних реле
  • Додатковий модуль дискретних входів / виходів, 4 входи та 4 виходи для 411/421/422 (опція) < li type = "square"> Самоконтроль з вибором вихідного аварійного сигналу через релейний контакт
  • Дві групи уставок, що задаються за допомогою дискрет ного входу або ІЧМ
  • Зручний для користування ІЧМ-діалог
  • Зчитування робочих величин (первинних і вторинних), а також інформації про анормальних режимах через графічний ІЧМ
  • Перевірка дискретних виходів і входів може виконуватися через ІЧМ
  • Кілька варіантів монтажу: 19-дюймові рамки, касети для монтажу на панелі і адаптери DIN-рейок
