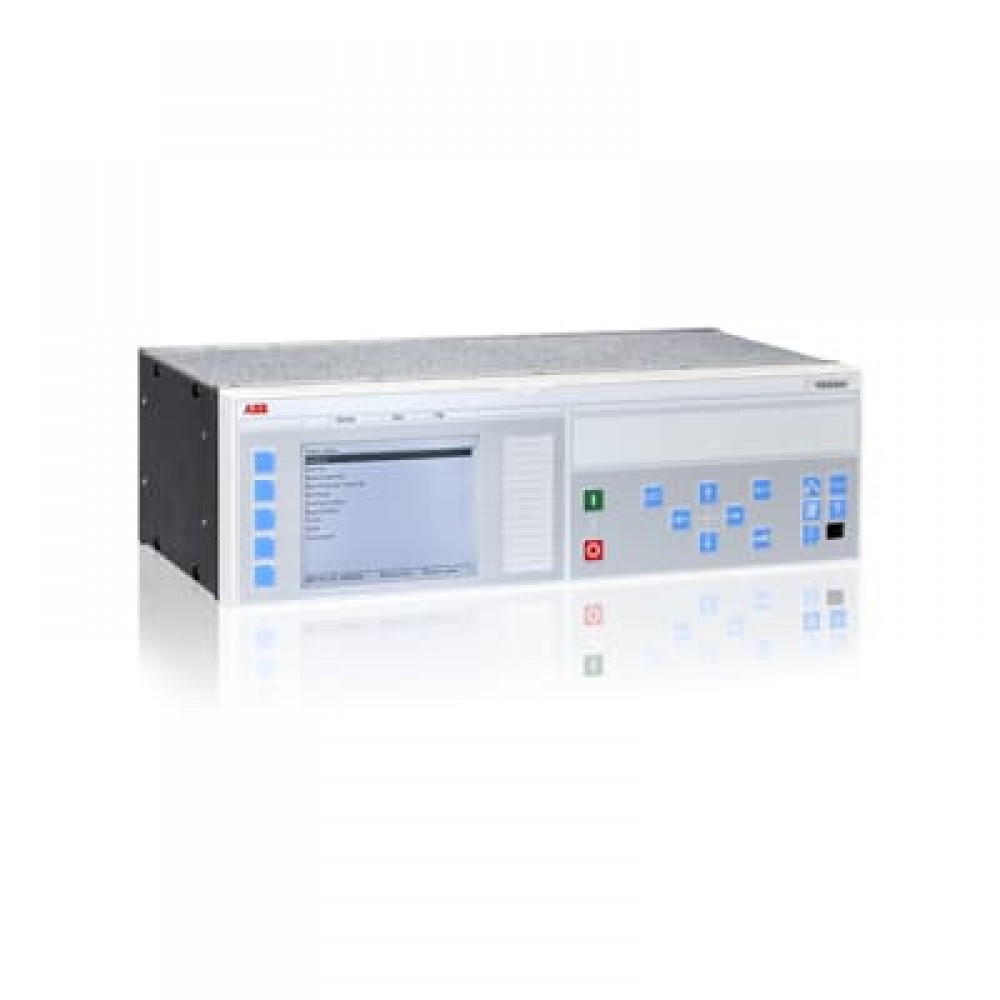

Reb650 - Пристрій захисту шин

Одне ІЕУ для вирішення широкого кола завдань по високоімпедансних диференціальної захисту

АББ представляє нове, унікальне рішення в компактному форм-факторі для забезпечення високоімпедансних диференційного захисту. Мікропроцесорний пристрій захисту шин REB650 надає своїм користувачам широкий спектр можливостей застосування. Призначено в першу чергу для захисту одиночних шин з секційними вимикачами або без них в енергосистемах з високим опором. Крім того, пристрій може застосовуватися для високоімпедансних диференційного захисту генераторів, автотрансформаторів, шунтуючих реакторів і батарей статичних конденсаторів. Можливості введення-виведення дозволяють організувати до трьох зон 3-фазної високоімпедансних диференційного захисту за допомогою одного пристрою.

ІЕУ REB650 забезпечує швидкодіючу захист при всіх видах замикань в зоні - фази на фазу і фази на землю - в енергосистемах з глухозаземленою і заземленою через низький опір нейтраллю. Пристрій також ефективно в разі багатофазних замикань в зоні дії захисту в енергосистемах з ізольованою і заземленою через високий опір нейтраллю.

REB650 - простота використання за рахунок готових рішень
REB650 включає повністю готові до застосування функції, оптимізовані для енергосистем, де потрібно високоомних диференційний захист. В комплектне оснащення ІЕУ REB650, що пройшли типові випробування, входить як повноцінний функціонал захисту, так і уставки параметрів, задані за замовчуванням, що підвищують зручність користування продуктами - від замовлення, проектування і введення в експлуатацію до тривалої і надійної роботи.

У ІЕУ серії 650 представлений ряд інновацій, наприклад, істотно зменшено число уставок параметрів і розширено функціонал ІЧМ. Тепер в нього входить до трьох сторінок з 15 динамічними трибарвними світлодіодними індикаторами на 1 сторінку і настроюються кнопки для швидкого виконання різних дій. У ІЕУ серії 650 більшість основних параметрів вже задані на заводі-виробнику. На місці необхідно всього лише задати уставки, специфічні для конкретних умов експлуатації. Це дозволить ввести дані ІЕУ в експлуатацію в найкоротші терміни. У керівництві по експлуатації містяться приклади завдання уставок, які будуть корисні для інженерів з релейного захисту.

ІЕУ REB650 продовжує представницький портфель рішень АББ в області високоімпедансних диференційного захисту шин, початок якому поклало аналогове реле RADHA і інші подібні реле попередніх поколінь . Ці пристрої успішно застосовуються енергетичними компаніями протягом більше 50 років.

Унікальна функціональна інтеграція
Одне ІЕУ REB650 здатне обслуговувати кілька зон високоімпедансних диференційного захисту. Наприклад, можна використовувати пристрій для захисту від однієї до трьох зон в залежності від специфіки конкретних завдань. Також є можливість об'єднання двох основних зон і контрольної зони в одному ІЕУ.

В арсеналі чудових функцій REB650 передбачені додаткові можливості, такі як універсальні захисту по струму і напрузі. Ці функції можуть використовуватися незалежно від високоімпедансних диференційного захисту. Таким чином, одне REB650 може інтегрувати всі види захистів, необхідних для шіносоедінітельного вимикача. При необхідності схема захисту шини може бути розімкнути з використанням захисту від пониження і підвищення напруги за нульовою послідовності в якості додаткового критерію відключення.

Relion® - повна впевненість
Пристрої високоімпедансних диференційного захисту шин REB650 представляє лінійку Relion® - сімейство продуктів компанії АББ в області релейного захисту та управління. Лінійка Relion пропонує найширший спектр рішень для захисту, управління, вимірювання і контролю параметрів роботи енергосистем. У продуктах Relion була реалізована ідеологія стандарту МЕК 61850, що в майбутньому гарантує їх сумісність з новими пристроями і модернізованих. Завдяки новітнім технологіям АББ, її глобальному багажу прикладних знань і великої мережі висококваліфікованої підтримки можна бути повністю впевненим, що енергосистема буде працювати без перебоїв - в будь-якій ситуації.
