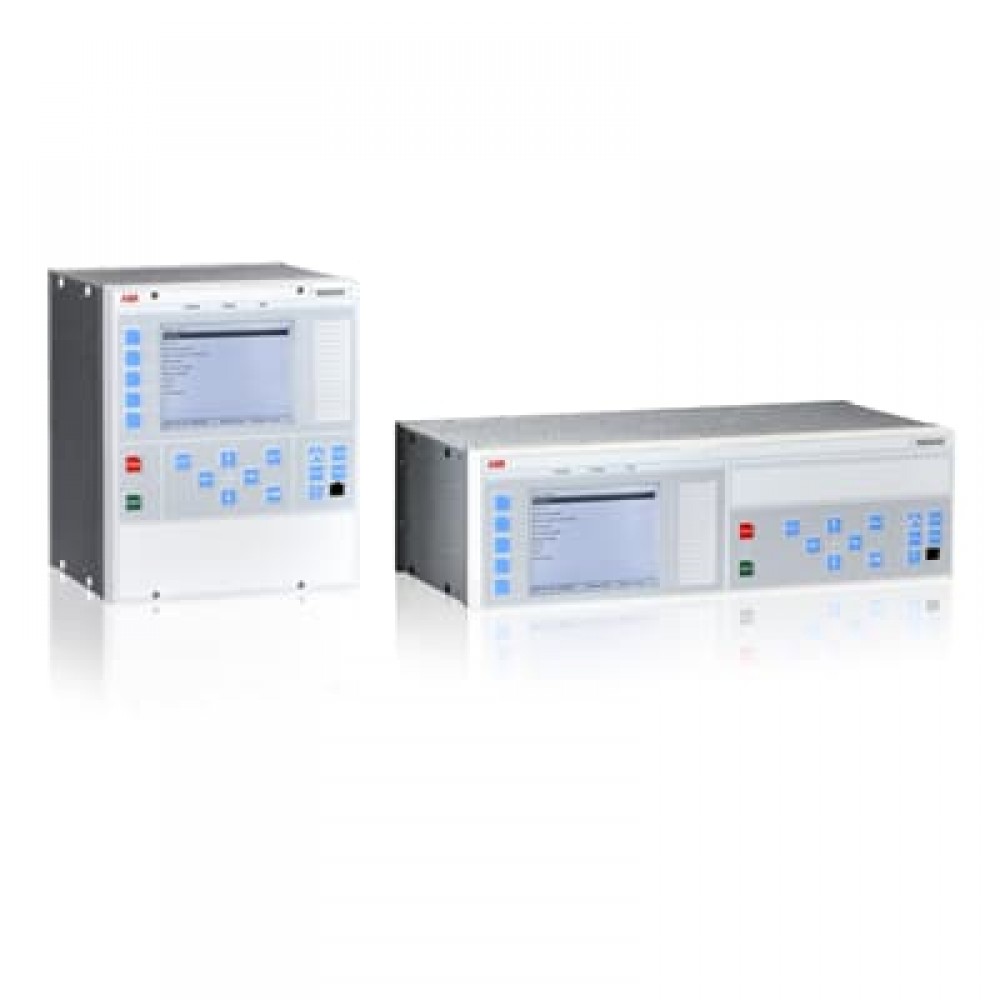

REG650 - Захист малих і середніх генераторів

Новий стандарт захисту дорогого електроустаткування

REG650 - найкращий вибір для генераторів малої і середньої потужності Розроблені на основі великого досвіду АББ в цій сфері інтелектуальні електронні пристрої REG650 піднімають захист генераторів на новий рівень ефективності, задовольняючи найвищим вимогам до селективності і чутливості. ІЕУ REG650 застосовується для захисту і моніторингу генераторів, приводів і підвищувальних трансформаторів на різних типах електростанцій: теплових, гідроелектричних, гідроакумулюючих, дизельних, парогазових, атомних, а також на електростанціях, що використовують поновлювані джерела енергії. Завдяки відмінним робочим характеристикам, гнучкості та здатності до розширення функціоналу пристрій відповідає найвищим умов і знаходить застосування як на нових, так і на модернізованих енергоустановках в різних частинах світу.

Система захисту генератора на базі REG650, відповідає умовам максимальної надійності і доступності. Селектор внутрішніх / зовнішніх пошкоджень працює на основі величин зворотній послідовності, забезпечуючи швидкодіючий і селективне спрацьовування захисту. Унікальні функції основного захисту в змозі виконувати селективне виявлення і усунення всіх видів несправностей на 100% обмотки статора. Захист від замикань на землю обмотки статора виконується на основі контролю основної частоти і частоти 3-й гармоніки. Даний алгоритм виявлення може застосовуватися для створення інтелектуальних, вузькоспеціалізованих функцій з метою удосконалення системи захисту і розширення її можливостей з урахуванням конкретних вимог електроустановки, наприклад, при зміні режиму її роботи.

REG650 включає повністю готові до застосування функції, в тому числі всі необхідні для захисту генераторів малої і середньої потужності. З 20 аналоговими входами REG650 є одним з найбільш компактних пристроїв захисту генератора на ринку. Це дозволяє на додаток до захисту генератора реалізувати, наприклад, максимальний струмовий захист трансформатора системи збудження або допоміжного трансформатора. Захист від замикань на землю 100% обмотки статора з контролем 3-й гармоніки використовує диференційний алгоритм, що забезпечує підвищену чутливість і надійність.

До складу типових версій REG650 входить як повноцінний функціонал захисту, так і задані за замовчуванням уставки, що підвищують зручність застосування продукту - від замовлення, проектування і введення в експлуатацію до тривалої і надійної роботи. Залежно від обраного варіанту підготовлені виконання для диференціальної захисту генератора з заземленою через низький опір нейтраллю або трехобмототочного трансформатора. Інші функції захисту генератора також входять в типову комплектацію.

В ІЕУ серії 650 представлений ряд інновацій, наприклад, істотно зменшено число уставок і розширено функціонал ІЧМ. Тепер ІЧМ містить до 3 екранів з 15 динамічними трибарвними світлодіодними індикаторами на 1 сторінку і п'ять настроюваних кнопок для швидкого виконання різних дій. У ІЕУ серії 650 більшість основних параметрів вже задані на заводі-виробнику. На місці необхідно всього лише задати уставки, специфічні для конкретних умов експлуатації.

Широкі можливості зв'язку
ІЕУ REG650 одночасно підтримують декілька протоколів для обміну даними з системами управління, моніторингу або службою релейного захисту. Спроектовані в суворій відповідності з ідеологією стандарту МЕК 61850, дані пристрої служать для побудови відкритої, модернізованої і гнучкою архітектури системи найсучаснішого рівня. Це дозволяє реалізувати нові можливості в схемах сигналізації і захисту генератора, а також передавати дискретні і аналогові дані будь-якому користувачеві-передплатнику.

Relion® - повна впевненість
Пристрої захисту генератора REG670 / 650 входять до складу Relion® - сімейства продуктів компанії АББ для релейного захисту та управління. Лінійка Relion пропонує найширший спектр рішень для захисту, управління, вимірювання і контролю параметрів роботи енергосистем. У продуктах Relion була реалізована ідеологія стандарту МЕК 61850, що в майбутньому гарантує їх сумісність з новими пристроями і можливість модернізації. Завдяки новітнім технологіям АББ, її глобальному багажу прикладних знань і великої мережі висококваліфікованої підтримки можна бути повністю впевненим, що енергосистема буде працювати без перебоїв - в будь-якій ситуації.
