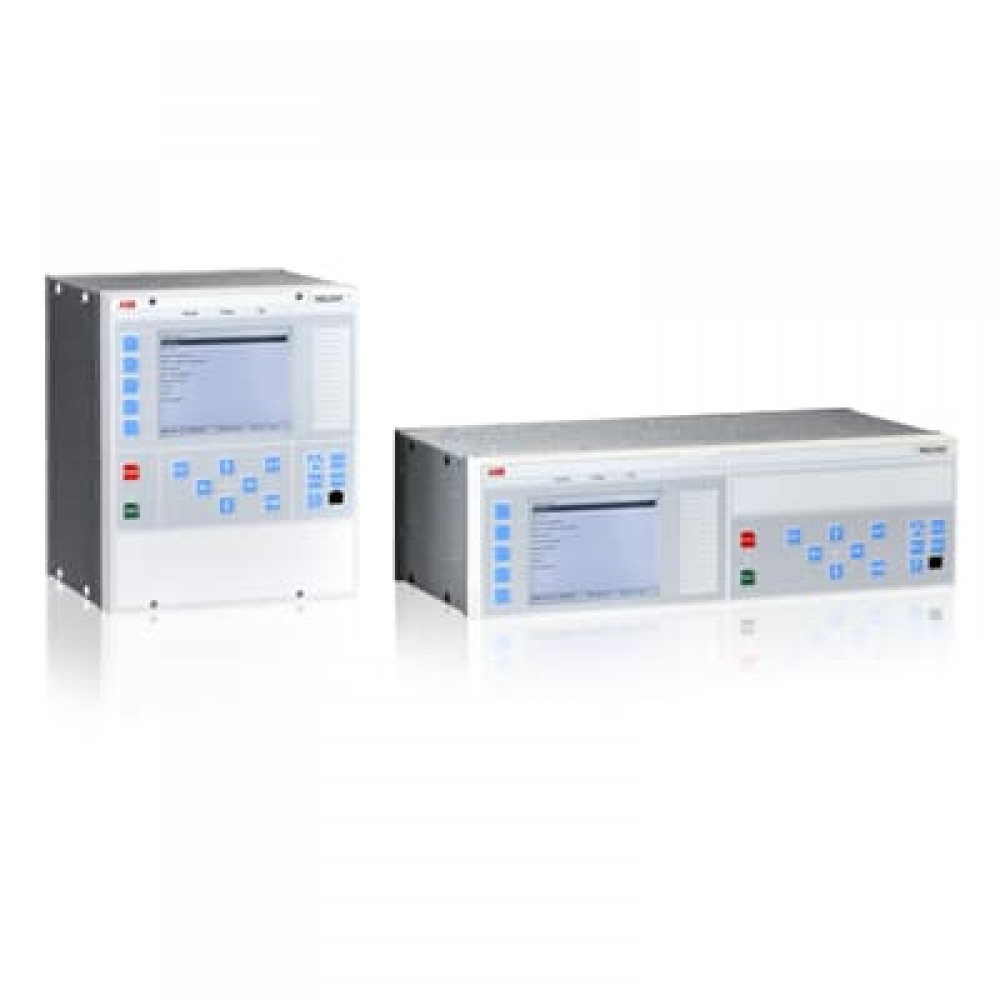

REL650 - Дистанційний захист ліній електропередач 110-220 кВ

Для максимальної надійності енергосистем

REL650 - найкращий вибір для мереж 110-220 кВ.
REL650 пропонує повністю готові до застосування рішення , оптимізовані для захисту повітряних і кабельних ліній електропередачі, підключених через один вимикач. До складу типових виконань входить як повноцінний функціонал захисту, так і уставки, задані за замовчуванням, що підвищують зручність користування продуктом - від замовлення, проектування і введення в експлуатацію до тривалої і надійної роботи.

В інтелектуальних електронних пристроях (ІЕУ) серії 650 представлений ряд інновацій, наприклад, істотно зменшено число уставок. У ІЕУ серії 650 більшість основних параметрів вже задані на заводі-виробнику. На місці необхідно всього лише задати уставки, специфічні для конкретних умов експлуатації. Параметри дистанційній захисту лінії задаються головним чином в первинних Омасі, що істотно знижує обсяг перерахунків значень струму і напруги. Це забезпечує швидке введення зазначених інтелектуальних електронних пристроїв в експлуатацію. У керівництві по експлуатації містяться приклади завдання уставок, які будуть корисні для інженерів з релейного захисту.

Комплексний захист повітряних і кабельних ліній
REL650 забезпечує високочутливу захист повітряних і кабельних ліній електропередачі і не пред'являє високих вимог до каналу зв'язку з протилежним кінцем лінії. Для підвищення надійності захисту вимірювання і завдання уставок для всіх п'яти зон з декількома групами уставок виконується незалежно. Є виконання функції дистанційній захисту з полігональними і круговими характеристиками. Це дозволяє пристрою узгоджувати роботу з існуючими схемами зв'язку дистанційних захистів в енергосистемі.

В дистанційну захист вбудована вдосконалена функція відбудови від навантажувального режиму, що підвищує можливість виявлення пошкоджень через великий опір на сильно-навантажених лініях. Це особливо актуально в розподільних мережах високої напруги, де на найбільш навантажених лініях необхідно виявляти й усувати пошкодження через великий опір. Унікальний алгоритм компенсації струму навантаження першої зони запобігає небажаному відключення при передачі великої потужності по лінії. Крім того, вбудована функція виявлення хитань потужності запобігає небажаному спрацьовування захисту під час хитань в енергосистемі, викликаних відключенням паралельної лінії, великими навантаженнями або відключенням потужних генераторів.

Розроблено відповідно до МЕК 61850 < br> Спроектовані в суворій відповідності з ідеологією стандарту МЕК 61850 пристрою REL650, таким чином, служать для побудови відкритої, модернізованої і гнучкою архітектури систем найсучаснішого технічного рівня. Можливості стандарту дозволяють реалізувати широкі можливості зв'язку, наприклад, горизонтальна зв'язок на основі GOOSE-повідомлень з пристроями одного рівня. Дані пристрої відрізняються функціональною гнучкістю, що робить їх відмінним вибором як для нових енергосистем, так і для модернізованих.

Пристрої дистанційній захисту REL650 і REL670 відрізняються широкими функціональними можливостями. Пристрої здійснюють полносхемную дистанційну захист з незалежним селектором пошкодженої фази і виявленням хитань потужності і оснащені великим набором логік схем зв'язку. ІЕУ з п'ятьма зонами дистанційній захисту від міжфазних замикань і замикань на землю дозволяють захищати повітряні і кабельні лінії електропередачі в мережах з різним типом заземлення нейтрали. У ІЕУ також є вбудовані функції захисту максимального струму за нульовою послідовності, які дозволяють виявляти і усувати замикання на землю через великий опір, характерні для розподільних електричних мереж високої напруги.

Relion® - повна впевненість
Пристрої дистанційній захисту лінії REL670 / 650 входять до складу сімейства продуктів компанії АББ для релейного захисту та управління Relion®. Лінійка Relion пропонує найширший спектр рішень для захисту, управління, вимірювання і контролю параметрів роботи енергосистем. У продуктах Relion була реалізована ідеологія стандарту МЕК 61850, що в майбутньому гарантує їх сумісність з новими пристроями і модернізованих. Завдяки новітнім технологіям АББ, її глобальному багажу прикладних знань і великої мережі висококваліфікованої підтримки можна бути повністю впевненим, що енергосистема буде працювати без перебоїв - в будь-якій ситуації.
