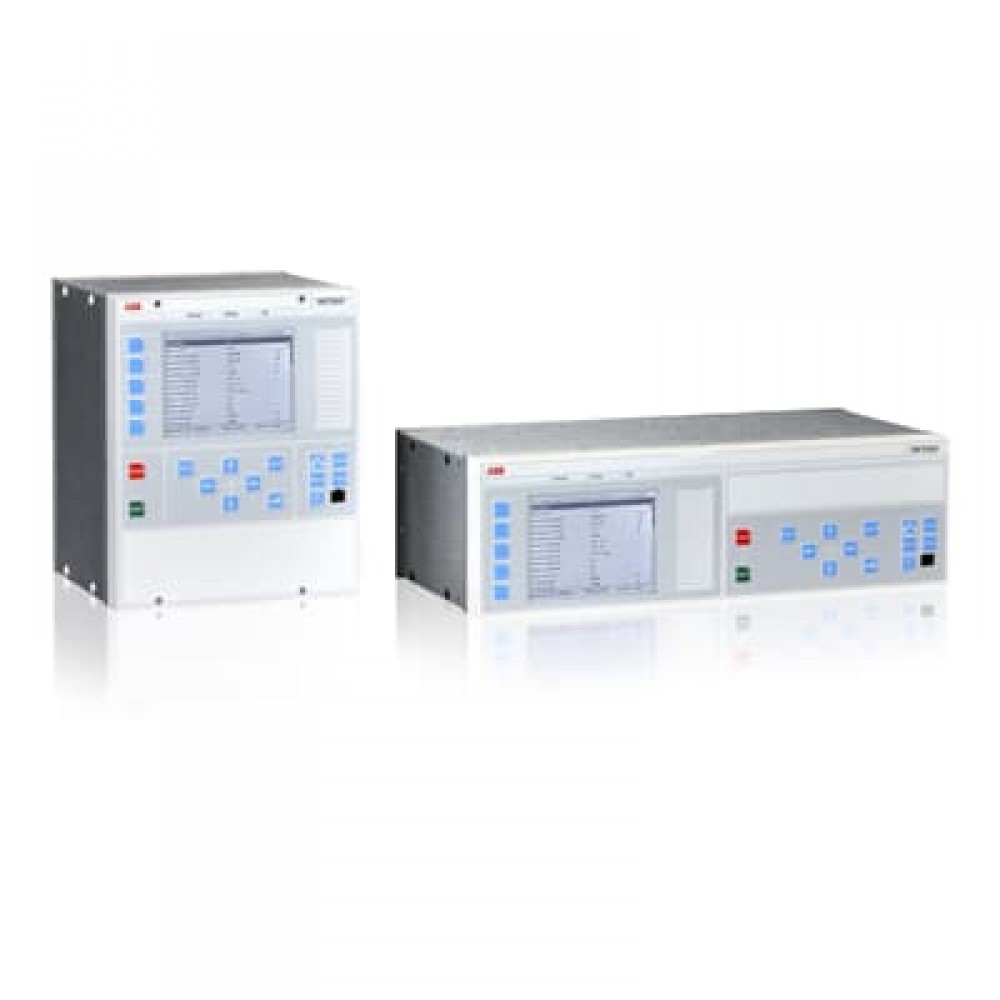

RET650 - Пристрій захисту трансформаторів високовольтної розподільної мережі

Отримайте повний прайс
Від офіційного імпортера ABB в Україні. Тільки оптові поставки
Залишивши заявку
Отримайте повний прайс
RET650 - Пристрій захисту трансформаторів високовольтної розподільної мережі
Відгуки:
(0)
  • Код товару:
  • Наявність: Pre-Order
0.00грн.
Знайшли дешевше?

Цей пристрій призначений для надійного захисту силових трансформаторів і реакторів всіх типів і для управління ними

RET650 - кращий вибір для застосування в розподільних мережах високої напруги
в пристрої RET650 реалізовані стандартні, готові до застосування рішення для захисту дво- і триобмоткових трансформаторів, включаючи функції регулювання напруги одиночного трансформатора. Крім цього, окремий блок регулювання напруги може управляти двома паралельно працюючими трансформаторами і здійснювати функцію резервного захисту. Минулі типові випробування варіанти інтелектуальних електронних пристроїв серії RET650 оснащені і сконфігуровані з метою реалізації повного набору функцій, а використовувані в них за замовчуванням значення уставок забезпечують простоту роботи з даними пристроями, починаючи з їх замовлення та підготовки випробувань і закінчуючи введенням в експлуатацію і надійною роботою.

В інтелектуальних електронних пристроях (ІЕУ) серії RET650 представлений ряд інновацій, наприклад, істотно зменшено число задаються уставок. У ІЕУ серії 650 більшість основних параметрів вже задані на заводі-виробнику. На місці необхідно всього лише задати уставки, специфічні для конкретних умов експлуатації. Параметри, пов'язані із захистом трансформаторів, в більшості випадків задаються у відсотках від номіналів трансформатора, що істотно знижує необхідність перерахунку порогів спрацьовування по струму і напрузі. Це забезпечує швидке введення даних інтелектуальних електронних пристроїв в експлуатацію. У керівництві по експлуатації містяться шаблони конфігурацій уставок, які будуть корисні для інженерів з релейного захисту.

Неперевершені чутливість і швидкодія
Функція диференціальної захисту, реалізована в пристрої RET650, здійснює адаптацію до положення перемикача отпаек РПН трансформатора, що істотно підвищує чутливість даного інтелектуального електронного пристрою. Пристрої RET650 можуть застосовуватися при міжвиткових коротких замикань в обмотках силових трансформаторів, включаючи внутрішні замикання при низькій напрузі. Унікальний детектор внутрішніх / зовнішніх пошкоджень на базі зворотного послідовністю має більш високу швидкодію в порівнянні зі звичайною функцією диференційного захисту з гальмуванням для трансформатора. Він також забезпечує виключно ефективну чутливу захист з метою виявлення внутрішніх замикань, щоб система могла бути відключена до виникнення більш важкого замикання, яке могло б привести до серйозних пошкоджень обладнання. Для пристрою RET650 характерні дуже низькі вимоги до високовольтних трансформаторів струму і відсутність необхідності використання проміжних трансформаторів струму.

Функція низкоомной диференційного захисту від замикання на землю для глухозаземленою або заземлених через малий опір обмоток забезпечує чудову стійкість при зовнішніх замиканнях. Наявність індивідуального захисту для кожної з обмоток без необхідності гальмування по гармоникам забезпечує високу чутливість і швидке відключення. Додатковий критерій спрямованості на основі струму нульової послідовності для даної функції підвищує надійність роботи.

Наявність ненаправленої і / або спрямованої МТЗ забезпечує необхідну резервну захист. Дані властивості, поряд з швидкодіючої і чутливої ​​диференціальним захистом від замикання на землю (з чутливістю аж до 1% від загального числа витків), гарантують надійний захист силових трансформаторів. Наявність функції теплового навантаження запобігає пошкодження трансформатора внаслідок цього перевантаження. Резервування при відмові вимикачів забезпечує швидке резервне відключення вимикачів, розташованих поруч з несправним вимикачем, і повторне відключення свого вимикача з метою, наприклад, виключення помилок персоналу при тестуванні.

Пристрій RET650 розроблено відповідно до концептуальними вимогами завтрашнього дня до гнучкому підході при впровадженні, що робить його чудовим вибором як для нового, так і для модернізованого обладнання. Інтегрування основного захисту і широкого набору функцій резервного захисту в одному інтелектуальному електронному пристрої покращує робочі характеристики енергосистем. Також скорочуються витрати часу на технічну підготовку і установку пристрою і знижуються вимоги до монтажного простору і запасних частин.

Інтелектуальні електронні пристрої серій RET650 і RET670 забезпечують швидкодіючу селективну захист і моніторинг підвищувальних трансформаторів всіх типів, а також управління ними, наприклад , трансформаторів з двома або трьома обмотками, що підвищують трансформаторів на електростанціях і спеціальних трансформаторів для залізничного транспорту.

Relion® - повна впевненість
Інтелектуальні електронні пристрої захисту трансформаторів RET670 / 650 входять в склад сімейства продуктів компанії АББ для релейного захисту та управління Relion®. Лінійка Relion пропонує найширший спектр рішень для захисту, управління, вимірювання і контролю параметрів роботи енергосистем. У продуктах Relion була реалізована ідеологія стандарту МЕК 61850, що в майбутньому гарантує їх сумісність з новими пристроями і модернізованих. Завдяки новітнім технологіям АББ, її глобальному багажу прикладних знань і великої мережі висококваліфікованої підтримки можна бути повністю впевненим, що енергосистема буде працювати без перебоїв - в будь-якій ситуації.

Технічна інформація
