RHGS - Система обрамлення для монтажу в шафу або зовнішній монтаж

Рамка 6U RHGS може бути використана для монтажу декольте панелі та 19 «кріплення касети. Також є можливість адаптуватися під зовнішню установку. Рамки RHGS пофарбовані в бежевий колір доступні в трьох розмірах - з сидіннями на 6, 12 і 30 реле COMBIFLEX.

Рами RHGS можна використовувати спільно з монтажними пристроями для досягнення найбільшої універсальності для різних глибин панелей і способів монтажу. Ці рамки також можуть бути комбіновані механічно з пристроями серії 670, щоб забезпечити єдиний стиль дизайну панелі релейного захисту. Рами бувають з дверима або без.

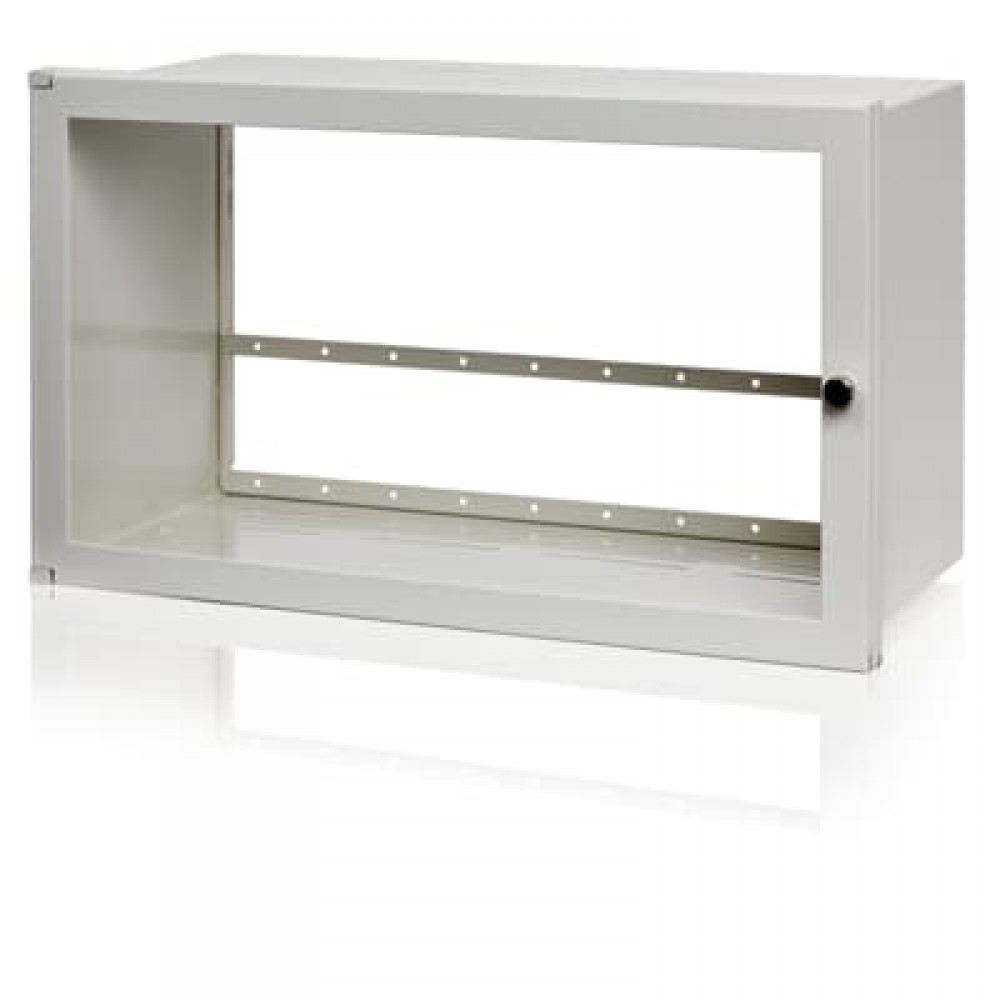

Рама, що представляє собою металевий короб з несплющеною тильною стороною, оснащена фланцем з виривом, що забезпечує фіксацію шафи при його установці в отворі в передній панелі. Усередині каркас обладнаний несучою рамою. Рама має простір для установки пристрою 4U (4 х 4,44 см) у верхній частині і пристрій 2U (2 х 4,44 см) в нижній частині. На необхідні шини встановлюються реле COMBIFLEX та інше обладнання, встановлене в рамі RHGS. Для реле COMBIFLEX потрібно використовувати три шини на всю висоту 6U (6 х 4,44 см).

Оправи пофарбовані в бежевий колір, відповідний 500 серії. Для напіввбудовуваного монтажу використовується рамна стійка. Шафа може бути обладнана дверцятами.

Установка рамок RHGS з обладнанням серії 670 описана в документі 1MRK 514 012-BEN. Рами RHGS можуть бути встановлені на 19-дюймову стійку в шафі. Для повноцінного використання ширини стелажа при монтажі в шафу рамки різних розмірів можуть з'єднуватися між собою бортами.

• Три типи: RHGS 6, RHGS 12 і RHGS 30 (загальна ширина 19 дюймів)
• Шафи панельні COMBIFLEX 6U висота (6 х 4,44 см)
• Для рам з дверима - клас захисту на лицьовій стороні IP50
• Комбайни з пристроями серії 6U (6 х 4.44 см)
