RHGX - Система обрамлення для монтажу панелей

Рамки RHGX можуть бути використані для установки модульних реле COMBIFLEX і комплектів реле в розкопках щитових щитових щитів. При необхідності каркаси RHGS або панельні рами, представлені в технічній специфікації, можуть використовуватися безпосередньо на поверхні.

Рамки RHGH пофарбовані в бежевий колір доступні в п'яти розмірах - з сидіннями на 4, 8, 12, 20 і 40 реле COMBIFLEX. Рами RHGX можна використовувати спільно з монтажними пристроями для досягнення найбільшої універсальності для різних глибин панелей і способів монтажу. Рами оснащені вхідними дверима з гумовими ущільнювачами, які відповідають класу захисту IP50.

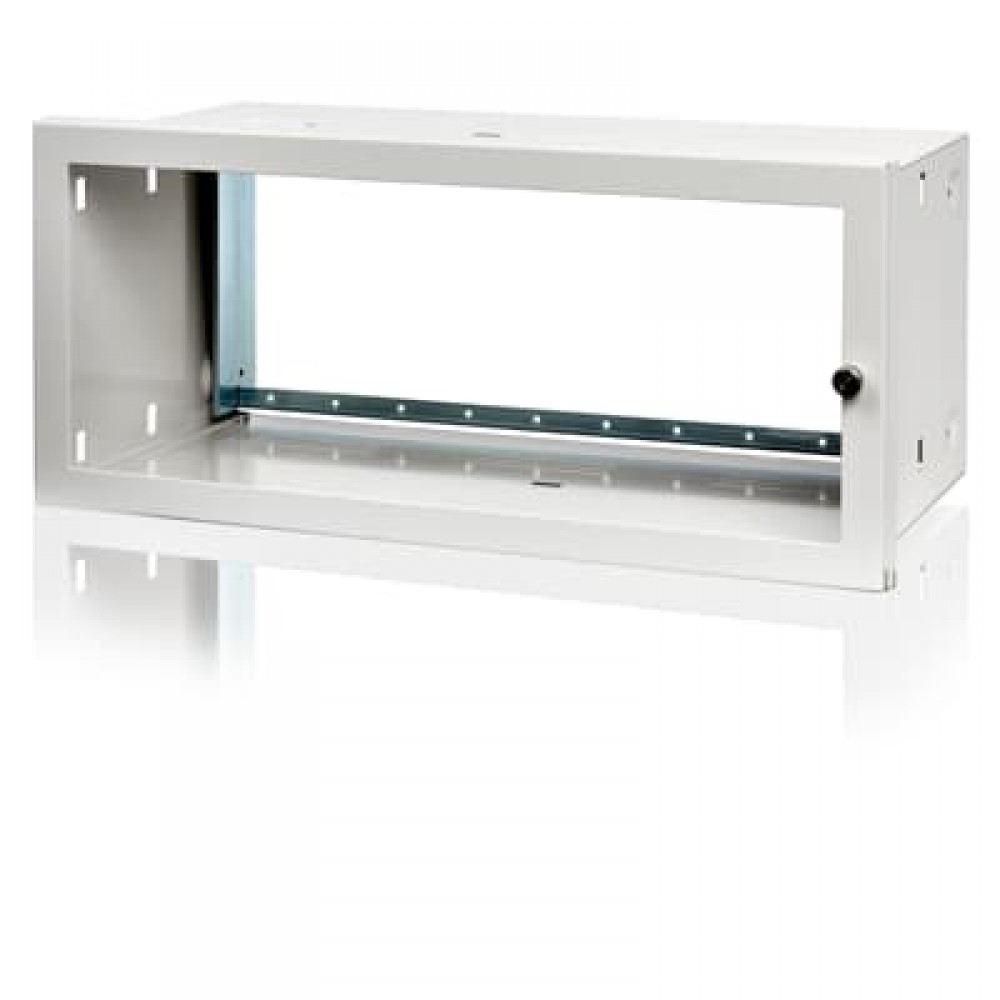

Рама RHGX являє собою металевий короб з незакритою задньою частиною. Він оснащений фланцем з лопаткою, що забезпечує фіксацію шафи при його установці в отвір передньої панелі. Рами кріпляться гвинтовими хомутами, розташованими з боків і утримують їх в місці монтажу панелі. Усередині каркас обладнаний несучою рамою.

Рама забезпечує простір для установки пристроїв шириною 4U (4 х 4,44 см) для заповнення посадочних місць. Простір у великій рамі RHGX 40 досить для установки двох пристроїв 4U (4 х 4,44 см) з повною шириною 19 дюймів з місцями для установки до 40 реле. Реле COMBIFLEX та інше обладнання, встановлене в рамах RHGS, монтуються на необхідну довжину шин обладнання.

Рамка пофарбована в бежевий колір, відповідний ще одній серії релейних пристроїв AVV. Для напіввбудовуваного монтажу використовується рамна стійка.

Рами RHGX не призначені для монтажу в 19-дюймові касети або монтажу в шафах. Для повного використання ширини рами при монтажі в шафу рамки різних розмірів можуть з'єднуватися між собою бортами.

• Обрамлення для панельного кріплення реле COMBIFLEX
• Установка в виїмки з простим кріпленням
• П'ять розмірів: RHGX 4, RHGX 8, RHGX 12 і RHGX 20 висота 4U (4 х 4,44 см) і RHGX 40 висота 8U (8 х 4,44 см)
• Клас захисту передньої сторони IP
50
