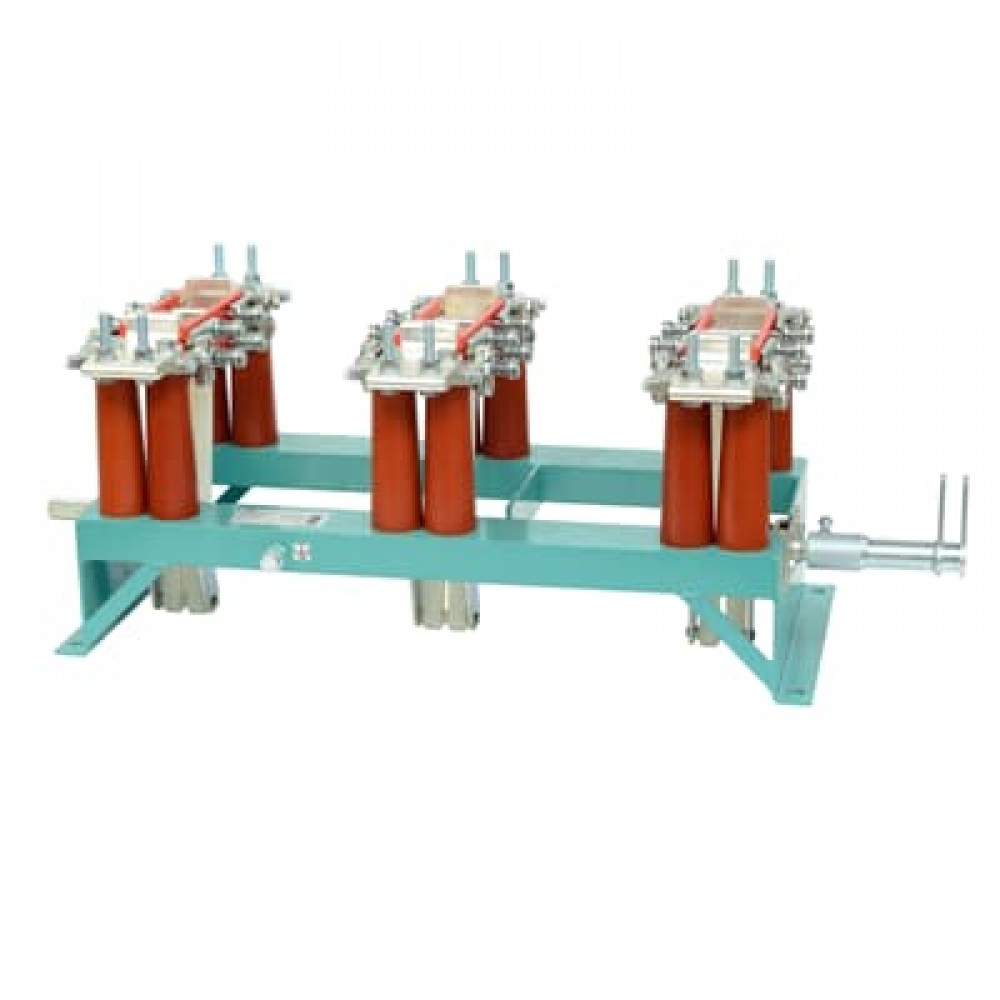

Внутренний разъединитель OWD

Внутренние разъединители типа OWD ABB предназначены для включения и отключения электрических цепей в обесточенном состоянии. В разомкнутом положении они создают видимый и безопасный изолирующий зазор в цепи, который отключает цепь со стороны источника питания. Эти разъединители могут работать в горизонтальном и вертикальном положении, в одно-, двух- и трехполюсном исполнении в зависимости от типа аппарата. ABB предлагает широкий ассортимент внутренних разъединителей.

Преимущества:

• работа в горизонтальном и вертикальном положении;
• простое применение в широком диапазоне конфигураций;
• готовы к интеллектуальной сети и автоматизации сети;
• видимое положение ножей;
• высокая механическая выносливость.

Ключевые особенности:

• рабочее напряжение 1,2-24 кВ;
• номинальный ток отключения при коротком замыкании 80 кА;
• номинальные токи до 4000А;
• компактные габариты;
• видимый изолирующий зазор.

Область применения

Они используются в системах коммутации высокого напряжения переменного тока внутри помещений.

Разъединители в нормальном исполнении N3 предназначены для работы в помещениях в умеренных климатических условиях при температуре окружающей среды -5 - 40 °C, а при влажности не более 70% температура не должна превышать 30 °C.

Разъединители в тропическом исполнении Т3 предназначены для работы в помещениях в условиях тропического климата при температуре окружающей среды -5 - 55 °C и влажности не более 85%.

Разъединители можно устанавливать на максимальной высоте 1000 м над уровнем моря. Установка устройства в других условиях окружающей среды должна быть согласована с производителем.

Технические характеристики

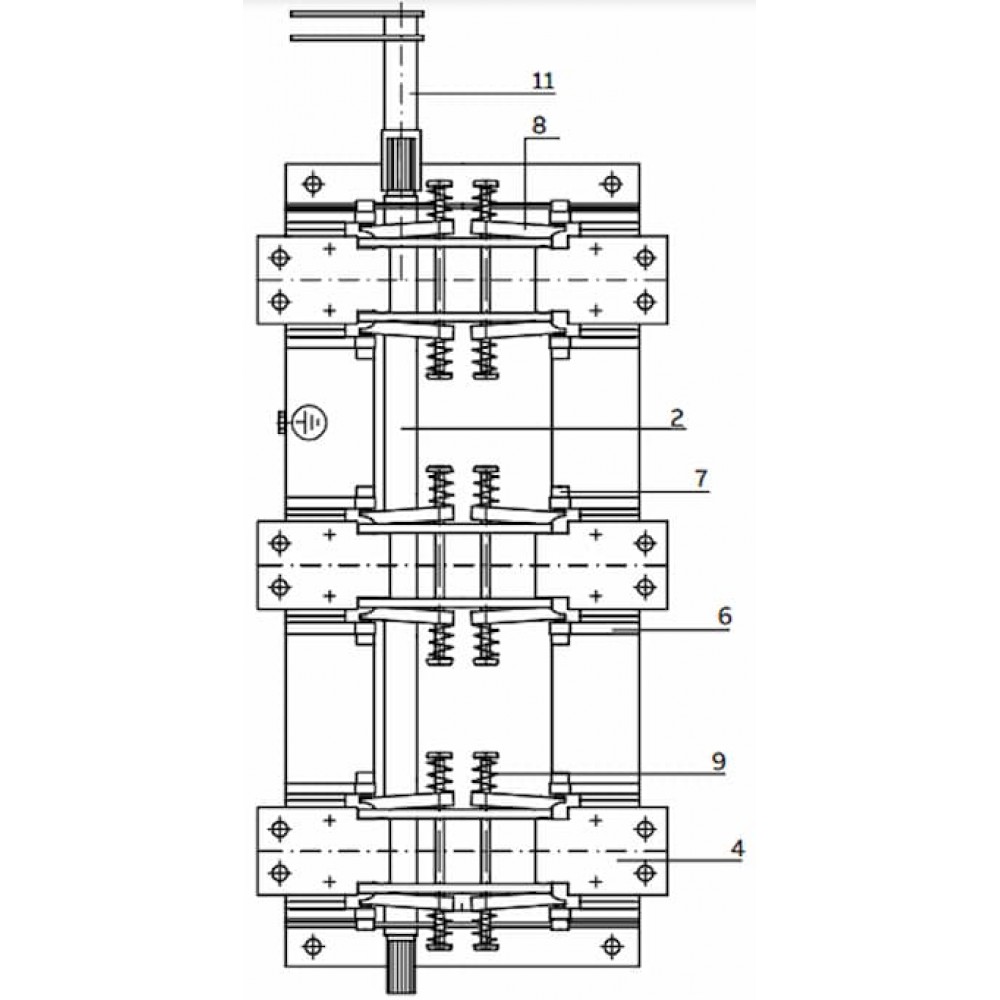

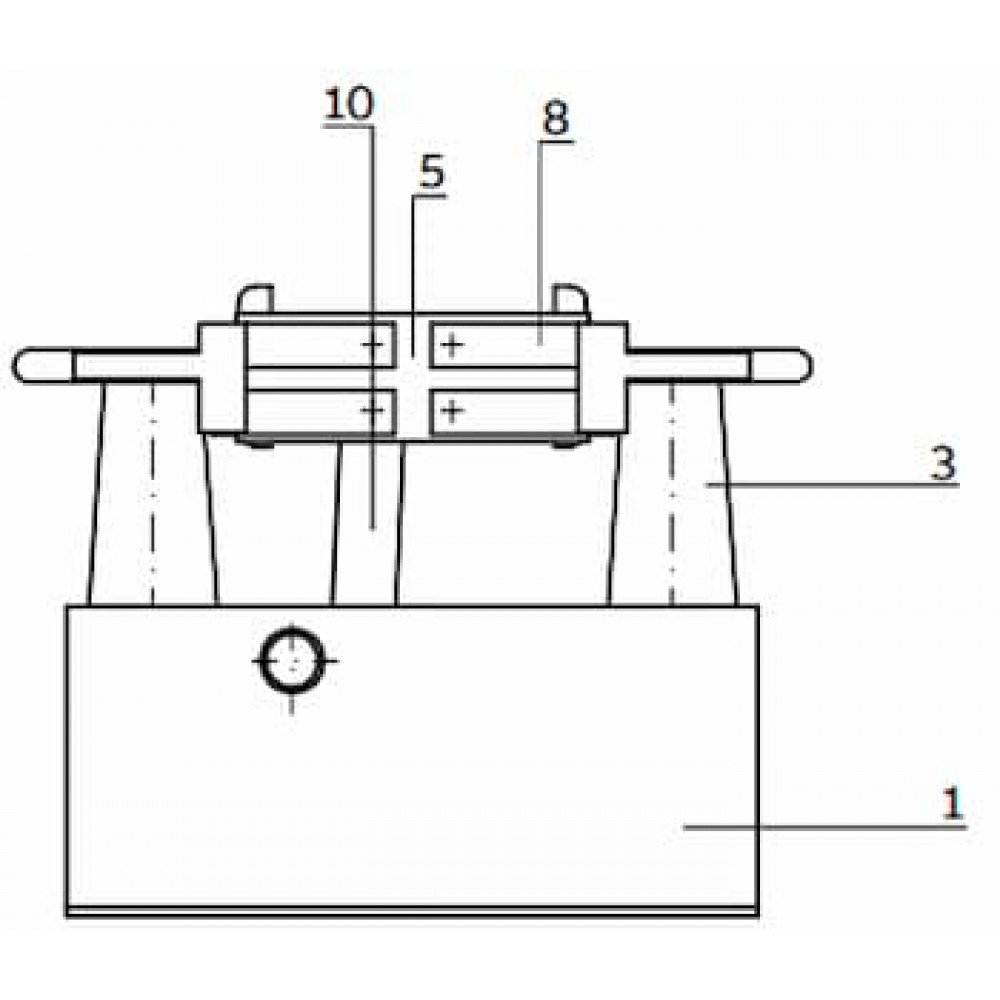

Техническое описание разъединителей OWD

1. Рамка
2. Вал
3. Опорный изолятор
4. Фиксированный контакт
5. Подвижный контакт
6. Замок
7. Регулировочные винты
8. Нажимной рычаг
9. Пружина
10. Изоляционный стержень
11. Удлинитель вала

Рисунок 1. Конструкция OWD.

Внутренние разъединители OWD предназначены для размыкания и замыкания электрических цепей, в которых не течет ток (они являются устройствами без нагрузки). В открытом положении они создают видимый и безопасный изолирующий зазор, гарантируя, что электрическая цепь или участки сетей среднего напряжения полностью обесточены для обслуживания или ремонта.

Разъединители типа OWD соответствуют требованиям следующих стандартов:

• PN-EN 62271-1: 2009 Высоковольтные распределительные устройства и устройства управления - Часть 1. Общие характеристики;

• PN-EN 62271-102: 2005 + AC: 2005 (U) Высоковольтные распределительные устройства и устройства управления - Часть 102. Разъединители переменного тока и заземлители.

Конструкция

Разъединители типа OWD могут быть одно-, двух- и трехполюсными. Базовая конструкция указанных моделей, отличающихся номинальным напряжением и номинальным током, идентична.

Основание разъединителя - стальная сварная конструкция. Подшипники, закрепленные по бокам рамы, поддерживают приводной вал и ограничители, обеспечивающие правильный угол поворота. На раме установлено по четыре опорных изолятора. На каждом полюсе есть винт M12 для заземляющего зажима.

На опорных изоляторах размещен токовый тракт, который на каждом полюсе состоит из двух неподвижных контактов и подвижного контакта. По бокам неподвижных контактов установлены фиксаторы с регулировочными винтами. На подвижных контактах есть нажимные рычаги. Надлежащее взаимное контактное давление обеспечивается блокировкой с регулировочным винтом и нажимным рычагом с пружиной. Шины могут быть прикреплены к зажимам неподвижных контактов с помощью 2-х или 6-и винтов (в зависимости от номинального продолжительного тока) параллельно основанию. Подвижные контакты соединены изолирующими стержнями с приводным валом.

Разъединители могут устанавливаться как в вертикальном, так и в горизонтальном положении (при работе с изолирующей штангой - только в вертикальном положении). Разъединители, предназначенные для работы с ручным приводом типа NRWO4, снабжены удлинителем вала для соединения вала разъединителя с приводной штангой. Положение удлинителя вала можно регулировать с шагом 10°, что вместе с возможностью регулировки длины приводной тяги позволяет правильно соединять привод с разъединителем в ячейках разной глубины с различным расположением разъединителя и разъединителя. Поскольку оба конца приводного вала идентичны, можно использовать эти приводы с обеих сторон разъединителя.

При приводе разъединителей с моторным приводом UEMC 41 и ручным типом HE удлинение вала оснащается коническим редуктором для сцепления с приводом.

Ручной или моторный привод UEMC 41 не является составной частью разъединителя и должен заказываться отдельно.

Разъединитель также может быть оснащен вспомогательным выключателем, позволяющим отображать положение подвижных контактов разъединителя. Он должен быть установлен на внутренней стороне передней стенки распределительного щита или ячейки и соединен стержнем с удлинителем вала на приводном валу разъединителя. Вспомогательный выключатель не является составной частью разъединителя и поставляется отдельно. Оборудование, необходимое для соединения вспомогательного выключателя с разъединителем, поставляется производителем, а сборка выполняется на месте установки.

11. Удлинитель вала
14. стержень
15. Рычаг

Рисунок 2. Пример соединения привода NRWO4-3 с разъединителем, схема монтажных отверстий.

Принцип действия

Маневрирование привода вызывает вращение вала разъединителя. Движение осуществляется изолирующими стержнями на подвижные контакты, вызывая их вращательное движение в плоскости, перпендикулярной основанию. В открытом положении подвижный контакт соединяется с неподвижным контактом и замыкает цепь. В этом положении заклепка прижимных рычагов должна располагаться в центральной части передней поверхности регулировочного винта. Прижим подвижного контакта к неподвижному контакту решается таким образом, что в случае токов короткого замыкания из-за электромагнитных сил на прижимных рычагах усилие прижима увеличивается. Включение разъединителя с ручным приводом осуществляется перемещением рычага ручного привода из одного крайнего положения в другое.

Порядок работы

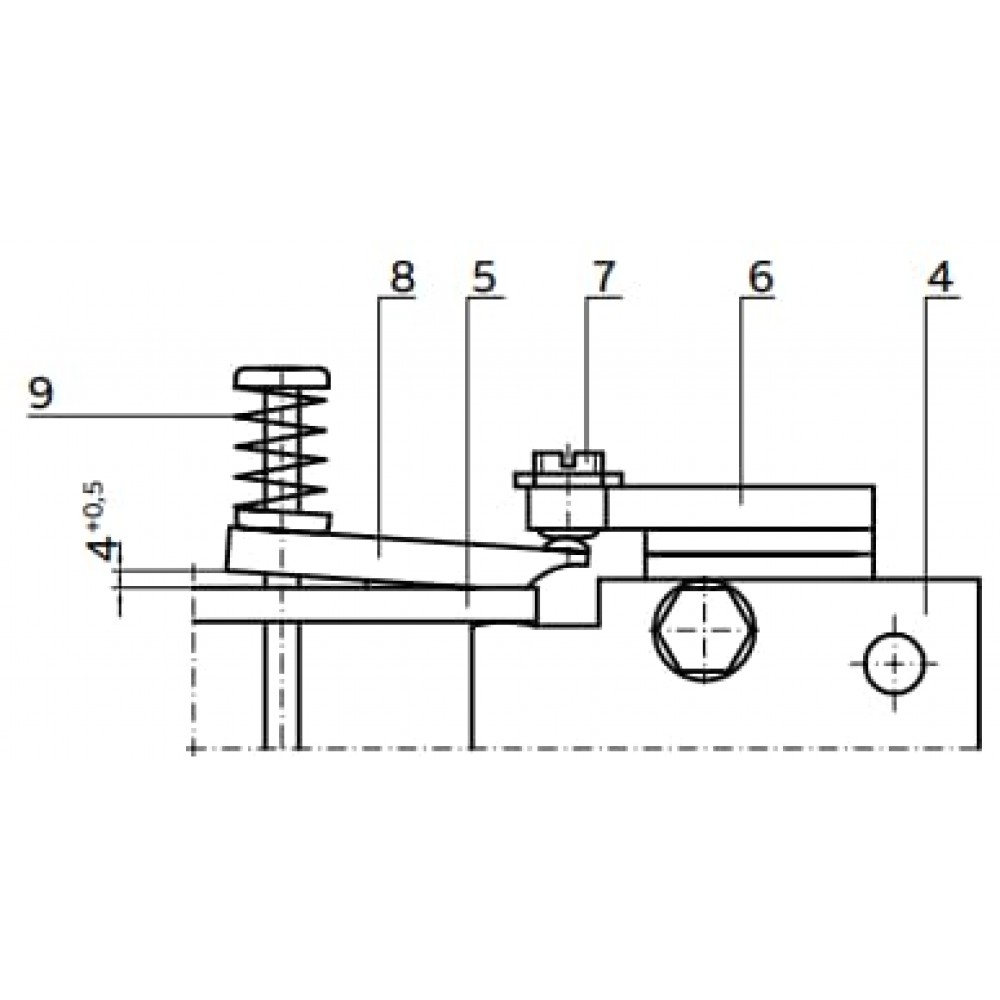

4. Фиксированный контакт
5. Подвижный контакт
6. Замок
7. Регулировочный винт
8. Нажимной рычаг
9. Пружина

Рисунок 3. Правильное расположение нажимных рычагов в закрытом положении разъединителя.

В замкнутом состоянии разъединителя рычаг привода должен быть направлен вверх. Если привод оборудован электромагнитной или ручной блокировкой, ее необходимо разблокировать перед работой. После разблокировки рычаг привода должен быть повернут вниз примерно на 170° до упора, что приведет к размыканию разъединителя. При закрытии процедура аналогична, с перемещением рычага в обратном направлении. После каждой операции переключения необходимо блокировать привод, и только после этого можно начинать следующие действия, связанные с работой распределительного устройства. Обратите внимание на то, чтобы переключение производилось уверенным движением. Если ручной рычаг не может быть перемещен из крайнего положения, это означает, что привод заблокирован электромагнитной блокировкой.

Разъединитель с ручным приводом HE

Вставьте маневренный рычаг на конец приводного вала и потяните назад стопорное кольцо. Поверните против часовой стрелки, чтобы размыкать разъединитель. Повернув рычаг по часовой стрелке, замкните разъединитель.

Разъединитель с моторным приводом UEMC 41

Электроприводы позволяют управлять разъединителями дистанционно и локально, а также вручную с помощью ручного рычага. Подробные правила обращения с приводами описаны в отдельной инструкции по сборке и эксплуатации, прилагаемой к приводам.
