ABB VSC - Вакуумные контакторы внутренней установки (МЭК)

Вакуумные контакторы VSC внутренней установки (МЭК)

Отзывы:

(0)

Код Товара: VSC
Наличие: Предзаказ

0.00грн.

Основные характеристики

Все характеристики

Номинальная частота (f):: 50 ГЦ

Номинальное напряжение (U: 7,2 кВ/12 кВ

Номинальный рабочий ток (Ie): 250 А/400 А

Номинальное выдерживаемое импульсное напряжение (U: 20 кВ/28 кВ/32 кВ/42 кВ

Кол-во:

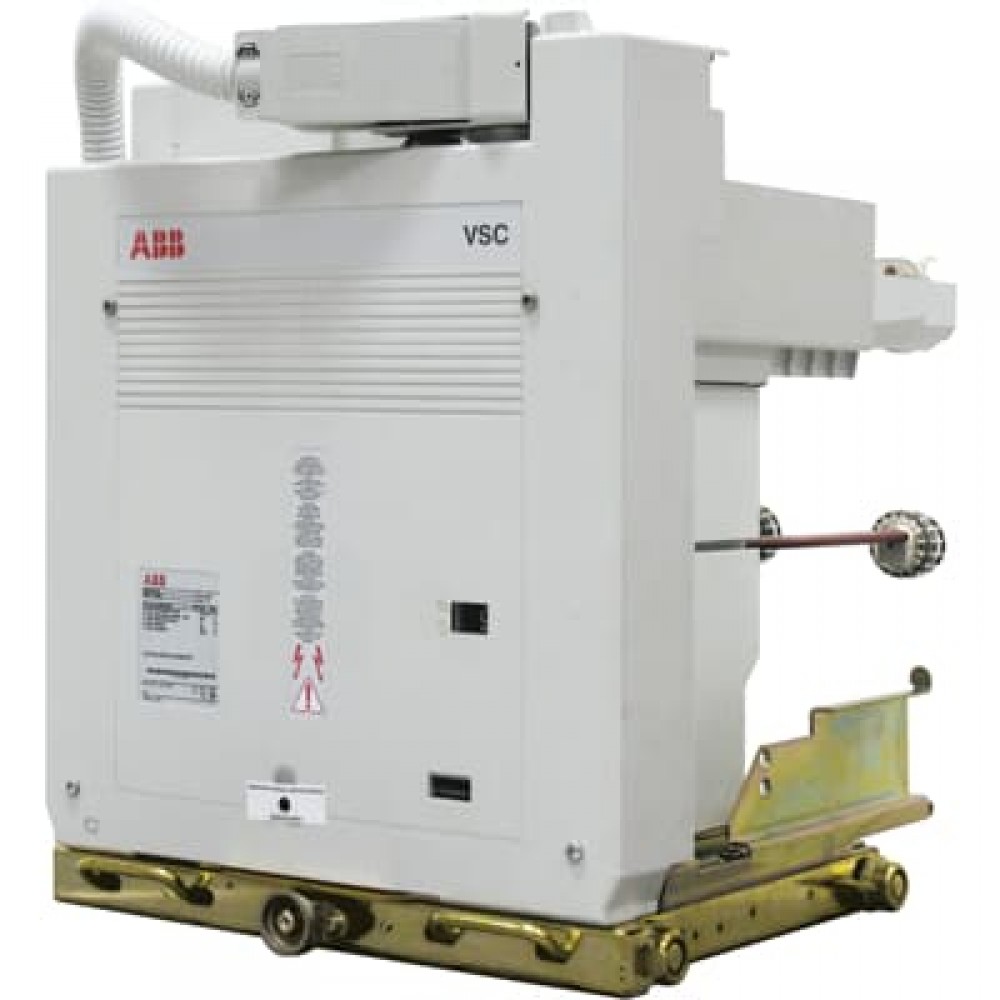

Рисунок 1. Внешний вид VSC.

Контакторы среднего напряжения V-Contact VSC - это приборы, предназначенные для работы с переменным током. Как правило, они используются для управления потребителями, требующими повышенного количества операций в час. Контактор V-Contact VSC выводит на мировую панораму контакторов среднего напряжения привод с постоянными магнитами, который уже широко используется, был испытан и оценен в выключателях среднего напряжения.

Опыт компании АВВ, накопленный в области выключателей среднего напряжения, оснащенных управляющим механизмом с постоянными магнитами "MABS", позволил разработать оптимизированную версию механизма (механизм с двумя устойчивыми положениями МАС) для контакторов среднего напряжения.

Управляющий механизм с постоянными магнитами приводится в действие при помощи электронного универсального блока питания. Блоки питания различаются по встроенным функциям и по вспомогательному напряжению питания. Имеются три типа блоков питания, покрывающие все значения напряжения, требуемые основными международными нормами.

Каждый блок питания способен принимать любое значение напряжения в рамках своих рабочих пределов.

Преимущества контакторов VSC:

облегченная установка;
низкие значения тока прерывания в вакуумном прерывателе, что снижает необходимость обслуживания;
уменьшение габаритных размеров и общей высоты по сравнению с конфигурацией с наружным держателем предохранителей;
низкое потребление энергии по сравнению с традиционными решениями;
снижение затрат на собственность и общего выделения СО₂

Рисунок 2. Вакуумный прерыватель.

Сфера применения

Контакторы V-Contact VSC являются наилучшим решением для управления электрическим оборудованием, в частности, двигателями и батареями конденсаторов, в промышленности, в сфере обслуживания, в кораблестроении.

VSC оборудуются приводом с постоянными магнитами, который широко используется, проверен и высоко ценится в выключателях среднего напряжения. Благодаря технике выключения с вакуумными прерывателями эти контакторы способны работать в особенно неблагоприятных условиях.

Главные характеристики

Контактор	Ед. изм	VSC7 VSC7/F VSC7/P VSC7/PN VSC7/FN	VSC12 VSC12/F VSC12/P VSC12/PN	VSC7/PNG	VSC12/PNG	VSC-S/G VSC-S/F VSC-S/PG VSC-S/PNG (1 GB/T )
Номинальное напряжение	кВ	7,2	12	7,2	12	12
Номинальное напряжение изоляции
Выдерживаемое напряжение при 50 Гц	кВ	20	28	32	42	28
Напряжение стойкости к импульсу	КВбал	60	75	60	75	75
Номинальная частота	Гц	50
Номинальный рабочий ток	А	400				250
Кратковременный ток
Кратковременный ток в течение 1 с	А	6000				600
Кратковременный ток в течение 2 с	А			4000
Кратковременный ток в течение 4 с	А			4000
Кратковременный ток в течение 30 с	А	2500
Номинальный пиковый ток	кА	15
Операций в час (SCO - DCO)	кол	1200
Тепловой ток	А	400
Механическая долговечность	кол	1000000				200000
Размыкающая способность при коротком замыкании (О-3мин-CO-3мин-CO)	А	5000
Замыкающая способность при коротком замыкании (O-3мин-CO-3мин-CO)	А	13000
Время размыкания	мс	35-60
Время замыкания	мс	60-90

Описание устройства

Привод с постоянными магнитами приводится в действие при помощи электронного универсального блока питания. Блоки питания различаются по встроенным функциям и по вспомогательному напряжению питания. Каждый блок питания способен принимать любое значение напряжения в рамках своих рабочих пределов.

Доступные версии

Контакторы V-Contact VSC могут быть следующих версий, которые приведены ниже в таблице:

Исполнение	Номинальное напряжение, кВ	Тип
Фиксированные	7,2	VSC 7 - VSC 7/F - VSC 7/G
Фиксированные	12	VSC 12 - VSC 12/F - VSC 12/G - VSC S/G - VSC S/F
Выкатные	7,2	VSC 7/P - VSC 7/PN - VSC 7/PG - VSC 7/PNG
Выкатные	12	VSC 12/P - VSC 12/PN - VSC 12/PG - VSC S/PG - VSC S/PNG

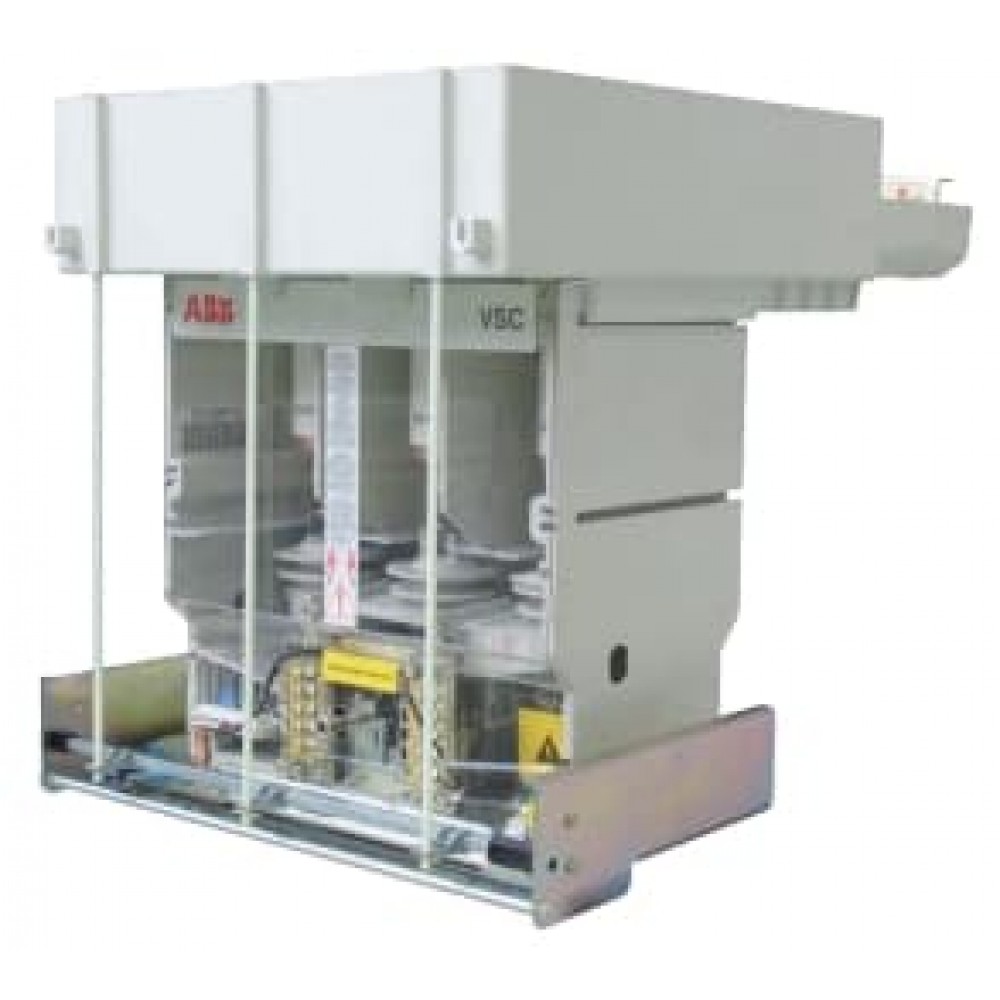

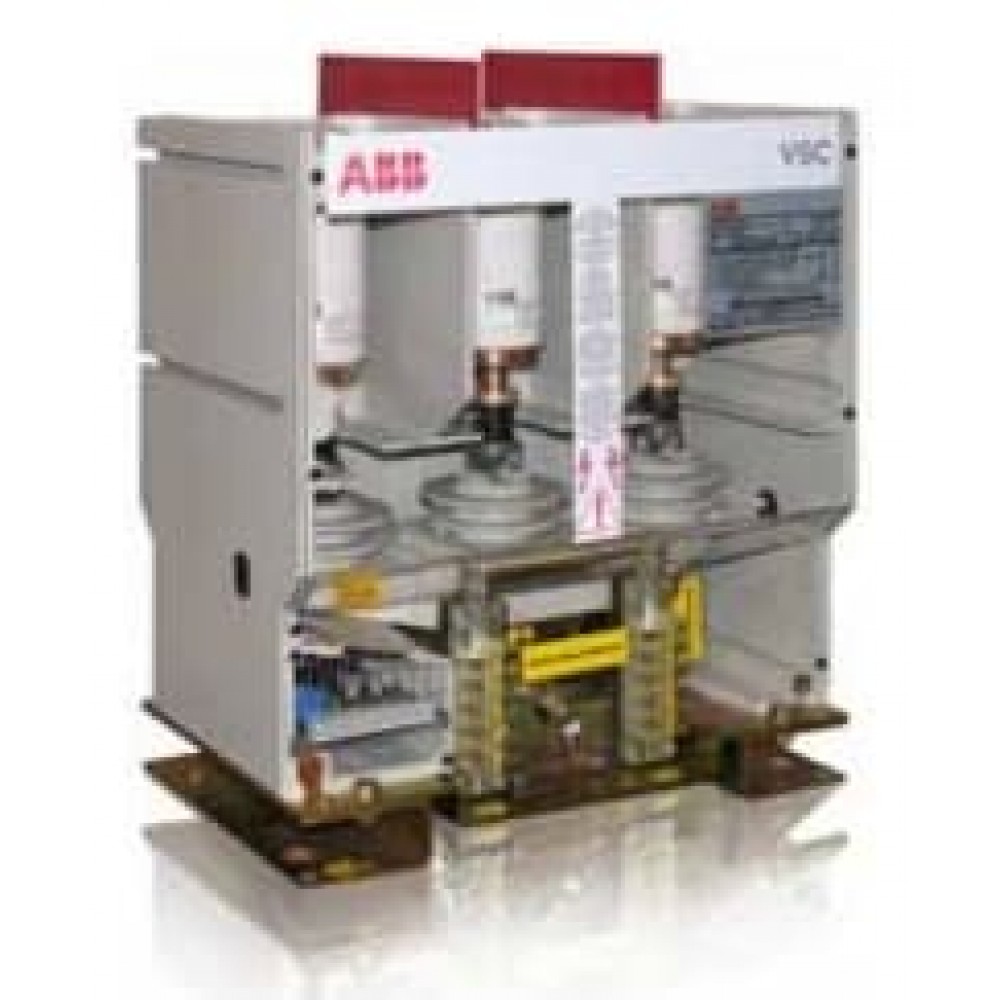

Рисунок 3. Выкатная и фиксированная версии VSC.

Базовые версии контакторов включают в себя следующие компоненты:

штампованный моноблок из полиэфирной смолы, содержащий в себе вакуумные прерыватели;
электромагнитный привод с двумя устойчивыми положениями;
универсальные блоки питания;
вспомогательные контакты;
механический индикатор состояния (разомкнут/замкнут);
устройство ручного аварийного размыкания.

Выкатные контакторы, помимо того, что предусматривается для фиксированных, включают в себя также следующее:

держатель предохранителей, предназначенный для предохранителей DIN или BS (в зависимости от требования заказчика);
устройство автоматического размыкания при срабатывании даже всего лишь одного предохранителя;
тележка;
блокировка, предотвращающая замыкание во время операции вкатывания/выкатывания.

Магнитный привод

На основе накопленного опыта в области выключателей с магнитным приводом компания АВВ использовала эту технологию также и в области контакторов.

Магнитный привод очень хорошо подходит для оборудования данного типа благодаря точному и линейному ходу.

Это позволяет получить простую линейную передачу движения подвижным контактам вакуумного прерывателя, с преимуществами как электрического, так и механического плана.

Магнитная цепь в замкнутом положении

Магнитная цепь с подключенной к питанию размыкающей катушкой

Магнитная цепь в разомкнутом положении

Рисунок 4. Работа привода.

Привод с двумя устойчивыми положениями оборудован размыкающей и замыкающей катушками. Обе катушки, возбуждаемые по отдельности, позволяют смещать сердечник привода из одного устойчивого положения в другое.

Приводной вал жестко соединен с погружным металлическим сердечником и удерживается в положении полем, образованным двумя постоянными магнитами.

Возбуждая катушку, противоположную положению магнитного замыкания сердечника, образуется магнитное поле, которое притягивает и смещает сердечник в противоположное положение.

Каждая операция размыкания и замыкания образует магнитное поле, соответствующее тому, которое образуется постоянными магнитами с преимуществом сохранения постоянной интенсивности поля в процессе эксплуатации, при увеличении выполненного количества операций.

Энергия, необходимая для выполнения операции, не поставляется непосредственно вспомогательным питанием, а всегда накоплена в конденсаторе, работающем в качестве накопителя энергии. Поэтому, операция выполняется с постоянной скоростью и временем, вне зависимости от отклонения напряжения питания от номинального значения.

Единственной задачей вспомогательного питания является поддержание зарядки конденсатора. Поэтому, расход минимальный.

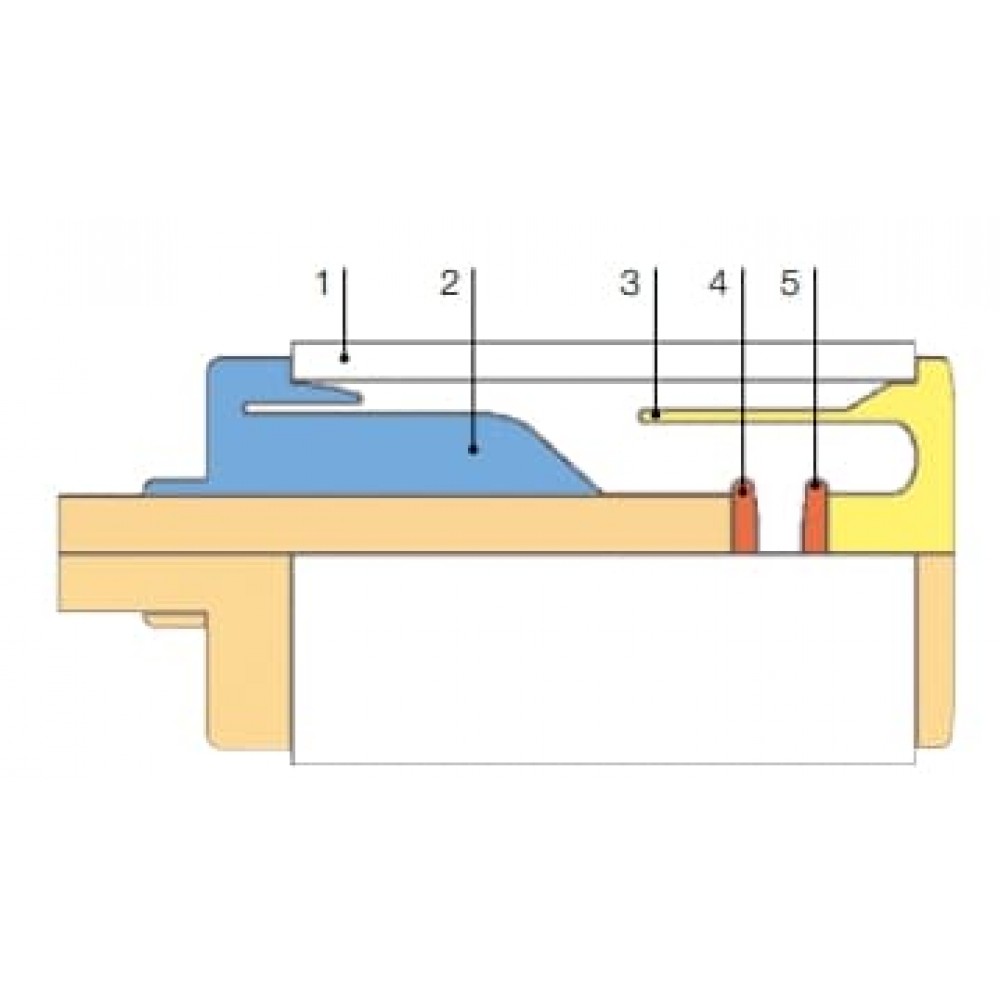

Керамический корпус
Уплотнительная мембрана
Металлический экран
Подвижная муфта
Неподвижный контакт

Рисунок 5. Контакты.

Питание от трансформатора напряжения или ИБП (источника бесперебойного питания) не предусматривается.

Для защиты вторичных цепей используется термомагнитный выключатель ABB S282UC-C3 или эквивалентный.

При включении электронной платы необходимо 15 секунд времени для проведения самодиагностики, после чего она готова для выполнения обычных действий, согласно введенной конфигурации. Не допускается выполнение операций контактора на этом этапе. На этом этапе контакт DO1 будет разомкнутым, сигнализируя состояние "не готов", и замкнется после самодиагностики (состояние "готов").

Тщательный выбор компонентов и кропотливое проектирование придают универсальному электронному блоку питания чрезвычайную надежность, нечувствительность к электромагнитным помехам, образуемым окружающей средой, и устраняют излучения, способные повлиять на другое оборудование, расположенное по близости.

Эти характеристики позволили контакторам V-Contact VSC пройти испытание на электромагнитную совместимость (ЕМС).

Принцип размыкания

Главные контакты работают внутри вакуумных прерывателей (уровень разрежения чрезвычайно высок: 13 x 10-5 Па). В момент размыкания в каждом прерывателе контактора происходит быстрое отделение друг от друга фиксированного и подвижного контакта.

Перегрев контактов, образующийся в момент размыкания, вызывает образование металлических паров, которые позволяют поддерживать электрическую дугу вплоть до первого перехода к нулевому току.

Охлаждение металлических паров позволяет при переходе к нулевому току восстановить высокую диэлектрическую прочность, способную выдержать высокие значения восстанавливающегося напряжения.

Привод с постоянными магнитами МАС и конденсатором для накопления энергии
Вспомогательные контакты
Блок питания
Вилка с розеткой и клеммным терминалом
Привод ручного аварийного размыкания
Механический индикатор Разомкнут/ замкнут
Держатель предохранителей
Взаимоблокировка выкаченного положения с тележкой

Рисунок 6. Устройство VSC.

Контрольный модуль/блок питания

Эти характеристики позволили контакторам V-Contact VSC пройти испытание на электромагнитную совместимость (ЕМС).

Модуль электронного блока управления серийно оборудуется:

разъемом с винтовой клеммной колодкой для подключения вспомогательных цепей фиксированных версий;
сигнальный контакт для контроля непрерывности замыкающей и размыкающей катушки;
возможность определить, только при составлении заказа, стандарт для рабочих параметров вспомогательного напряжения (доступные: МЭК - GB);
выделенный вход для размыкания контактора вне зависимости от обычных функций электроники с внешним аксессуаром, управляющим непосредственно размыкающей катушкой.

Характеристики

Номинальная частота (f): 50 ГЦ

Номинальное напряжение (U 7,2 кВ/12 кВ

Номинальный рабочий ток (Ie) 250 А/400 А

Номинальное выдерживаемое импульсное напряжение (U 20 кВ/28 кВ/32 кВ/42 кВ

Техническая информация

Руководства

Каталоги

Листовки

V-Contact VSC - Indoor Vacuum Contactor
