Компактні розподільні пристрої з елегазовою ізоляцією SafeRing/SafePlus для вторинного розподілу електроенергії, напругою від 12 до 24 кВ та струмом до 1250 А (МЕК)

SafeRing

SafePlus

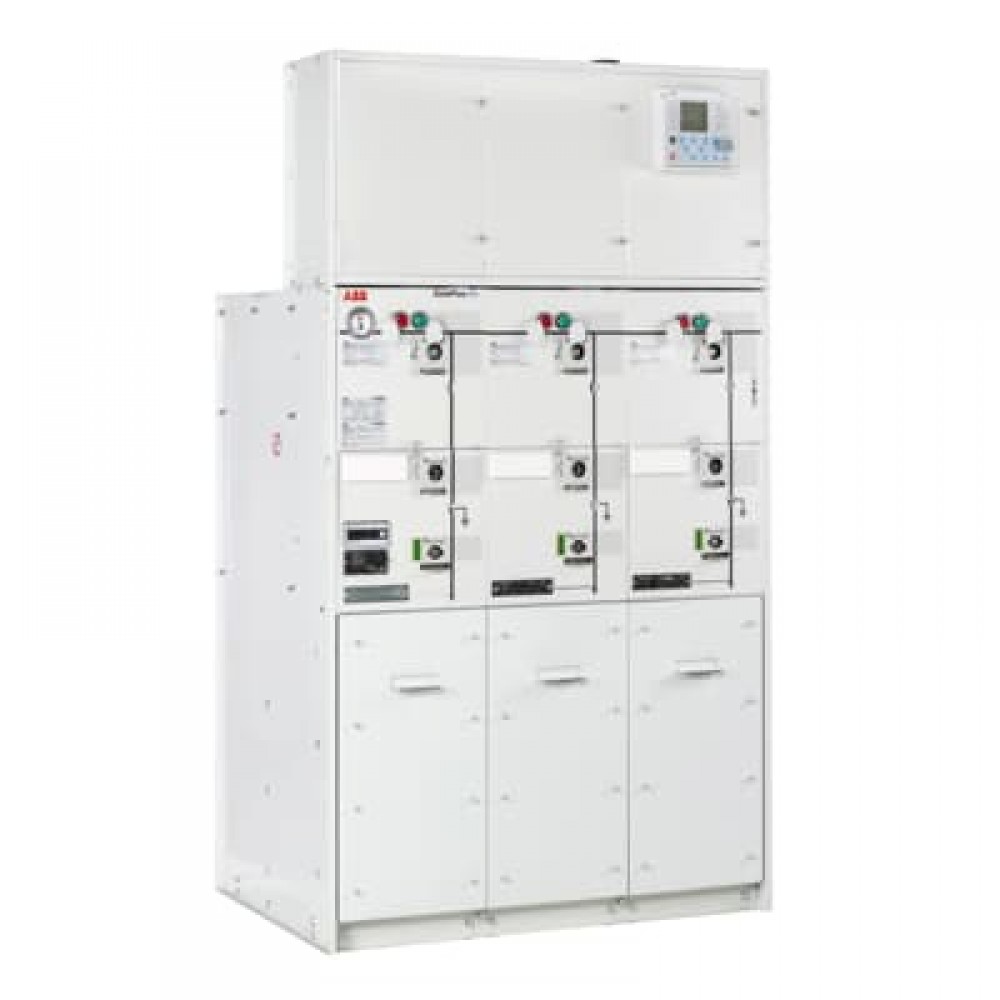

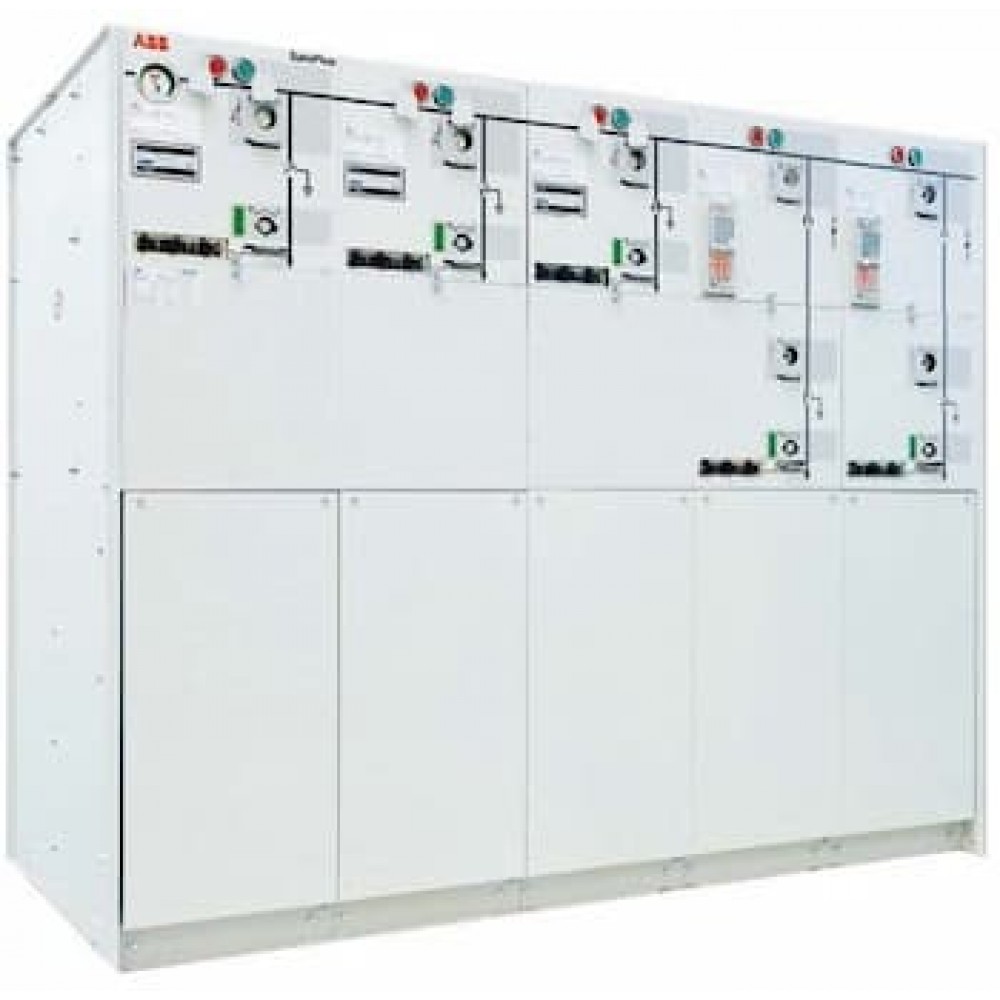

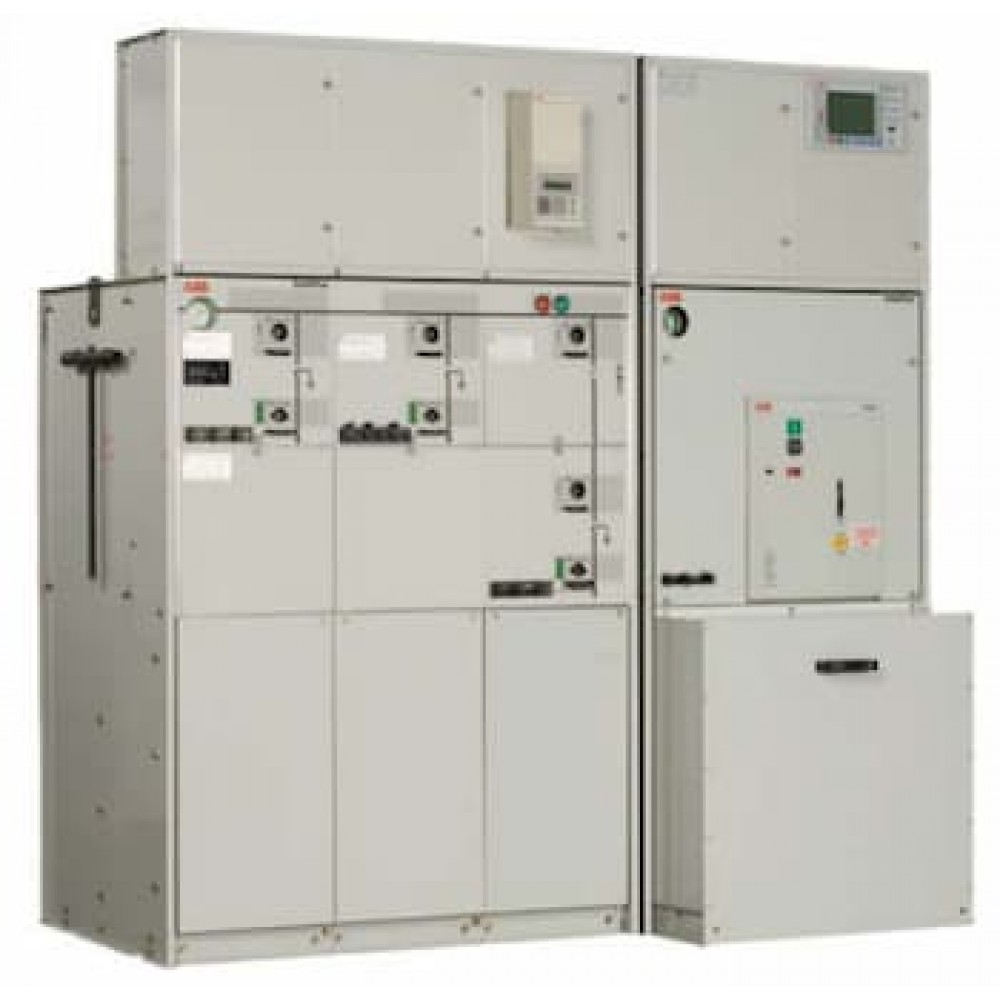

Малюнок 1. Зовнішній вигляд КРП.

Компактні розподільні пристрої із елегазовою ізоляцією для вторинного розподілу електроенергії SafeRing/SafePlus

КРПЕ SafeRing – це моноблок кільцевої розподільної мережі (RMU) для вторинного розподілу електроенергії. Виробляється 10 стандартних конфігурацій, що підходять для більшості випадків застосування напругою від 6 до 40,5 кВ. Стандартні конфігурації RMU, що використовуються в розподільних мережах середньої напруги, можна розширити до необхідної конфігурації із застосуванням КРПЕ SafePlus.

КРПЕ SafePlus – це компактні розподільні пристрої для мереж вторинного розподілу електроенергії напругою від 6 до 40,5 кВ. Розподільні пристрої SafePlus мають більш гнучкі конфігурації, мають можливість організації повністю модульної системи, коли кожен модуль укладений зі своїм бак з елегазом.

Обидва пристрої – SafeRing і SafePlus – мають можливість стикування один з одним без необхідності передбачати додатковий простір, відносяться до одного продуктового сімейства і мають однаковий інтерфейс користувача

Переваги:

• гнучкість - повністю модульна система або моноблок стандартної конфігурації;
• компактна конструкція;
• немає відкритих струмопровідних елементів;
• мінімальне технічне обслуговування.

Область застосування

КРПЕ SafeRing призначено для використання у таких випадках:

• компактні трансформаторні підстанції;
• невеликі промислові підприємства;
• вітроелектростанції;
• сонячні електростанції;
• сфера обслуговування (готелі, торгові центри, офісні будинки, бізнес-центри, лікарні);
• гірнича промисловість (невеликі шахти);
• транспорт (аеропорти, тунелі, метро).

КРПЕ SafePlus призначено для застосування на таких об'єктах, як:

• компактні трансформаторні підстанції;
• невеликі промислові підприємства;
• гірнича промисловість (невеликі шахти);
• вітроелектростанції;
• сонячні електростанції;
• сфера обслуговування (готелі, торгові центри, офісні будівлі, бізнес-центри, лікарні);
• транспорт (аеропорти, тунелі, метро).

Номінальні параметри розподільного пристрою дійсні за наступних умов навколишнього середовища:

• мінімальна температура довкілля: –25 °C;
• максимальна температура довкілля: +40 °C;
• середня відносна вологість протягом максимум 24 годин: 95%;
• середній тиск водяної пари протягом максимум 24 годин: 2,2 кПа;
• середньомісячна відносна максимальна вологість: 90 % RH;
• середньомісячний максимальний тиск водяної пари: 1,8 кПа;
• нормальна робоча висота над рівнем моря – до 1500 метрів.

Основні параметри

Опис

Комплектні розподільні пристрої SafeRing та SafePlus для вторинного розподілу були розроблені компанією АББ м. Шієн та представлені на ринку у 2000 році для заміни попередніх продуктів з елегазовою ізоляцією типу RGC та CTC. База встановленого обладнання SafeRing/SafePlus становить понад 150 000 розподільних пристроїв у більш ніж 100 країнах світу.

КРПЕ SafeRing та SafePlus випробувані відповідно до наступних стандартів МЕК:

• МЕК 62271-1 «Високовольтний комплектний розподільний пристрій. Частина 1. Загальні технічні вимоги;
• • ПЕК 62271-100 «Високовольтні автоматичні вимикачі змінного струму»;
• МЕК 62271-102 «Роз'єднувачі та заземлювальні перемикачі змінного струму»;
• МЕК 62271-103 «Перемикачі для номінальної напруги понад 1 кВ до 52 кВ включно»;
• • МЕК 62271-200 «Комплектні розподільні пристрої змінного струму в металевій оболонці, розраховані на номінальну напругу понад 1 кВ до 52 кВ включно (дугове КЗ та КРПЕ)»;
• • МЕК 60529 «Ступені захисту, що забезпечуються корпусами (Код ІР).

КРПЕ SafeRing/SafePlus також пройшли випробування разом із комплектними трансформаторними підстанціями (КТП) відповідно до стандарту МЕК 62271-202. Випробування проводилися із КТП різних виробників.

SafeRing – це моноблок кільцевої магістральної мережі з елегазовою ізоляцією для вторинних розподільчих мереж. Поставляється 10 різних конфігурацій КРПЕ SafeRing, які підходять для різних областей застосування в розподільчих мережах 12/24 кВ. За замовленням SafeRing може поставлятися як RMU, що розширюється.

У поєднанні з SafePlus, модульними компактними розподільними пристроями компанії АББ, це обладнання є готовим комплексним рішенням для вторинних розподільних мереж 12/24 кВ. SafeRing і SafePlus мають однакові інтерфейси користувача.

SafeRing/SafePlus обладнаний повністю герметичним баком із нержавіючої сталі, в якому розміщені робочі механізми та комутаційні апарати. Бак заповнений елегазом, що знаходиться під невеликим надлишковим тиском і забезпечує високий рівень надійності, безпеку персоналу та мінімальні вимоги до обслуговування.

У КРПЕ SafeRing можна використовувати вимикач навантаження у поєднанні із запобіжником або вимикач у поєднанні з релейним захистом трансформатора. SafeRing може постачатися з вбудованим пристроєм телемеханіки.

1. Манометр
2. Гніздо керування вимикачем навантаження
3. Вушини для навісного замку
5. Кабель
6. Кабельний затискач
7. Дуготривалий кабельний відсік
8. Дверна ручка
9. Реле захисту з автономним живленням
10. Гніздо взводу пружин вимикача навантаження
11. Індикатор взводу пружини
12. Кнопки увімкнення/вимкнення
13. Контейнер із запобіжником
14. Рукоятка контейнера із запобіжником
15. Індикатор перегорання запобіжника
16. Кабельні введення
17. Знімний елемент основи
18. Бічна панель
19. Рукоятка ручного приводу
20. Індикатор положення роз'єднувача
21. Гніздо керування заземлювачем
23. Індикатор положення заземлювача
24. Індикатор положення роз'єднувача/заземлювача

Малюнок 2. Зовнішні елементи КРП SafePlus/SafeRing 12-24 кВ.

Модульна конструкція та зовнішні шини

Ширина всіх стандартних модулів складає 325 мм. Значення ширини нестандартних модулів, таких як вимірювальний модуль та модуль вимикача, наведено на наступних сторінках.

В одному заповненому елегазом баку SafePlus із внутрішньою шиною може бути не більше 5 модулів. Щоб зібрати розподільний пристрій, що має понад п'ять модулів, необхідну кількість баків або модулів потрібно з'єднати між собою за допомогою зовнішньої шини

Як варіант, розподільний пристрій може бути повністю модульним, з'єднання між модулями виконані за допомогою зовнішніх шин. Ці шини повністю ізольовані та екрановані для забезпечення максимальної надійності та незалежності від умов навколишнього середовища. Усі модулі можуть поставлятися із можливістю майбутнього розширення.

Захист трансформатора

Для захисту трансформатора концепція SafePlus пропонує вибір між комбінацією вимикача навантаження із запобіжниками та силовим вимикачем із пристроєм релейного захисту. Використання комбінації вимикача навантаження із запобіжниками забезпечує оптимальний захист від коротких замикань, а застосування вимикача у поєднанні з релейним захистом трансформатора забезпечує кращий захист від невеликих струмів навантаження. Захист із використанням вимикача та релейного захисту рекомендується завжди для захисту великих трансформаторів.

Зовнішня частина

Верхня та середня кришки передньої панелі виготовляються з алюмінію товщиною 3 мм та мають полікарбонатне покриття. На покритті зображено мнемосхему основних ланцюгів з покажчиками положення комутаційних пристроїв. Колір фону – світло-сірий (RAL 7035). Верхня кришка знімається. Нижня кришка відкривається.

Існує чотири типи кришок кабельного відсіку: стандартна, з оглядовим вікном, дугоупорна та кришка зі збільшеною глибиною для підключення двох паралельних кабелів. Кришки кабельного відсіку (крім дугоупорної) виготовляються із сплаву алюмінію з цинком, мають товщину 1,5 мм та пофарбовані порошковим барвником кольору RAL 7035.

Усі типи кришок кабельних відсіків виконуються знімними. Кабельні відсіки кожного блоку відділені один від одного бічними стінками, які можуть бути легко демонтовані для спрощення доступу до кабелів.

Модулі оснащені вертикальними розділовими стінками, що відокремлюють кабельний відсік від тилового простору РП.

У разі виникнення дугового замикання в баку з елегазом, що спричинило відкриття клапана скидання надлишкового тиску, що знаходиться в нижній частині бака, ця стінка запобігає проникненню розпечених газів у кабельний відсік. Бічні стінки виготовляються із гарячекатаної сталі товщиною 2 мм та фарбуються порошковим барвником кольору RAL 7035.

1. Відсік приводу
2. Бак, заповнений елегазом
3. Кабельний відсік
4. Область скидання тиску

Малюнок 3. Внутрішні елементи КРП SafePlus/SafeRing 12-24 кВ.

Корпус

У КРПЕ SafeRing та SafePlus як ізолююче та дугогасне середовище використовується елегаз (гексафторид сірки). Елегаз укладено в герметизований на весь термін експлуатації зварний бак із нержавіючої сталі.

Бак герметичний і розрахований не менш як на 30 років безперервної експлуатації. Витік елегазу становить менше 0,1% на рік.

З метою забезпечення належної надійності та якості конструкції всі зварні роботи виконуються автоматичними маніпуляторами під комп'ютерним контролем. Електричні та механічні вводи кріпляться з використанням високоякісних кільцевих ущільнювачів.

Для введення валу, що обертається, що з'єднує привід з валом комутаційного пристрою, розроблена система подвійних ущільнень.

Усі баки перед заповненням елегазом проходять випробування на герметичність, що виробляються усередині вакуумної камери. На першому етапі випробувань із вакуумної камери та бака видаляється повітря, потім бак заповнюється гелієм. Завдяки фізичним властивостям гелію в результаті тестування вдається виявити усі можливі місця витоку. Якщо результати проведеного випробування задовольняють вимогам, гелій видаляється і замінюється елегазом .

Ступінь захисту бака - IP67, це означає, що навіть при розміщенні бака у воді він повністю збереже свою герметичність і задовільно виконуватиме всі функції.

SafeRing

SafeRing це моноблок кільцевої магістральної мережі, компактний розподільний пристрій для вторинного розподілу електроенергії. Поставляється 10 різних конфігурацій КРПЕ SafeRing, які підходять для різних областей застосування в розподільчих мережах 12/24 кВ. За замовленням SafeRing може поставлятися як моноблок кільцевої магістральної мережі, що розширюється.

SafeRing - повністю герметична система з баком з нержавіючої сталі, що містить усі струмоведучі частини та комутаційні апарати. Герметичний сталевий бак з елегазом, який знаходиться під невеликим надлишковим тиском, забезпечує високий рівень надійності, безпеки персоналу та мінімальні вимоги до обслуговування.

Для захисту трансформатора концепція SafeRing пропонує вибір між комбінацією вимикача навантаження із запобіжниками та силовим вимикачем із пристроєм релейного захисту. SafeRing може постачатися з інтегрованим пристроєм телемеханіки, а також додатковим обладнанням, яке підвищує функціональність розподільного пристрою.

SafeRing постачається з наступним стандартним обладнанням:

• заземлювач;
• приводи з вбудованим механічним блокуванням;
• рукоятка ручного приводу;
• пристрої для навісних замків, що перешкоджають перемиканню;
• вводи для підключення кабелів, розташовані спереду та закриті кришкою;
• рим-болти для зручності транспортування;
• всі моноблоки на 3 та 4 приєднання сконструйовані з урахуванням можливості встановлення в них пристрою телемеханіки;
• кришка кабельного відсіку з можливістю установки опн або підключення двох паралельних кабелів;
• збірна шина, 630 A;
• заземлююча шина;
• ємнісний індикатор напруги.

SafePlus

SafePlus – компактний розподільний пристрій у металевому корпусі, призначений для застосування у вторинних розподільчих мережах до 24 кВ. Унікальна гнучкість даного пристрою досягається за рахунок можливості розширення та використання модульної та моноблочної конфігурацій.

Комбінація SafePlus з SafeRing є повним закінченим рішенням для розподільних мереж 12/24 кВ. У пристроях SafeRing і SafePlus використовується один і той же інтерфейс користувача, процедури роботи, запасні деталі і компоненти.

SafePlus - повністю герметична система з баком з нержавіючої сталі, який містить усі струмоведучі частини та комутаційні апарати.

Герметичний резервуар із нержавіючої сталі з постійними параметрами газового середовища — 7. SafePlus забезпечує високий рівень надійності та безпеки персоналу, практично виключаючи потребу в технічному обслуговуванні. Як спосіб забезпечити отримання повністю модульної конструкції, можуть бути застосовані зовнішні шини.

Комплект зовнішніх шин встановлюється у розподільний пристрій дома. Шини повністю ізольовані та екрановані для забезпечення надійності та незалежності від умов навколишнього середовища.

Для захисту трансформатора концепція SafePlus пропонує вибір між комбінацією вимикача навантаження із запобіжниками та силовим вимикачем із пристроєм релейного захисту. SafePlus дає змогу використовувати широкий спектр мікропроцесорних пристроїв релейного захисту. Також SafePlus може постачатись з інтегрованим обладнанням телемеханіки.
