SECTOS Баковий вимикач навантаження 6-35 кВ

Основні дані Sectos

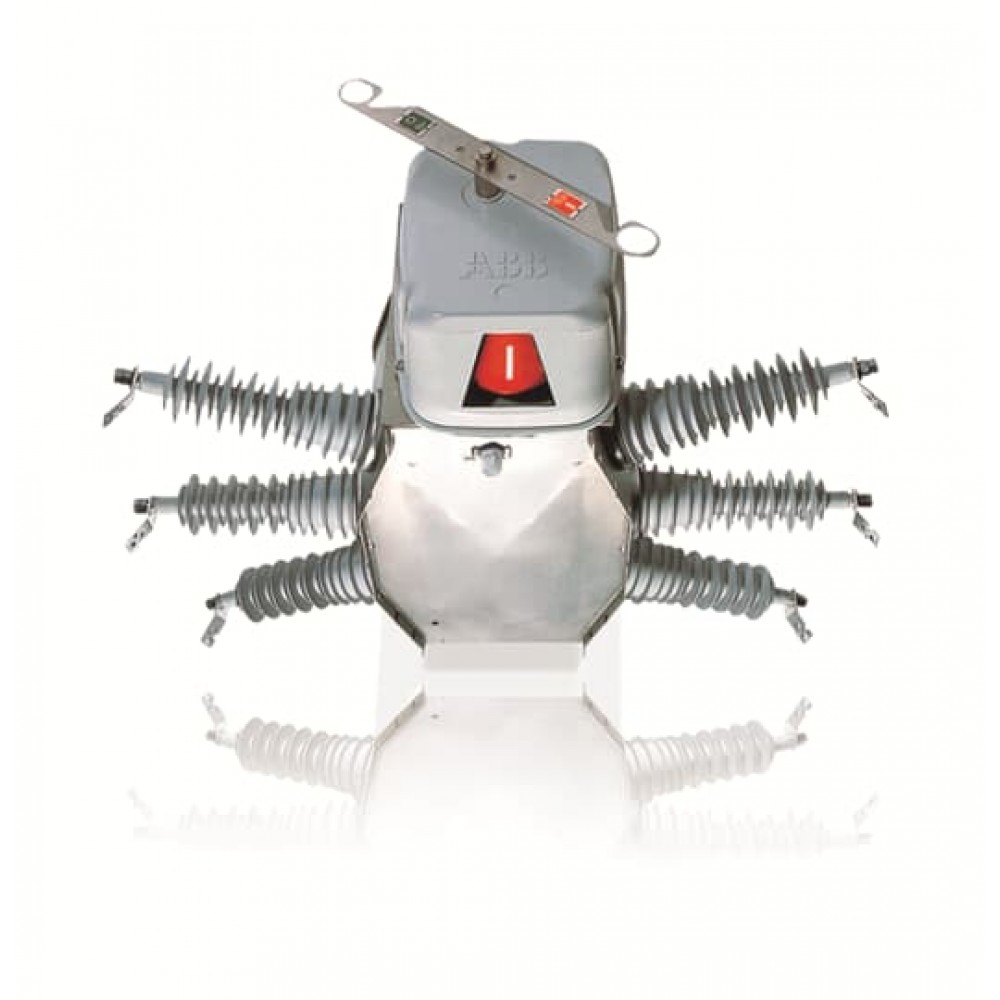

Назва сімейства продуктів "Sectos" використовується, коли пункт застосовний до всіх типів NXA_, NXB_, NXBD_. Більш конкретні позначення типу даються, коли ця пропозиція застосовується тільки до обмежених типів. Sectos – це відкритий полюс із елегазовою ізоляцією. Сімейство вимикачів навантаження для повітряних ліній та спеціально розроблений для використання у сучасних пультах дистанційного керування системи автоматизації контрольованого розподілу.

У Sectos пропонує надійну роботу, яка не потребує обслуговування навіть у найсуворіших кліматичних умовах, у тому числі солона атмосфера, корозійна промислові забруднення, сніг та лід. Має відмінний відключаючу здатність та замикаючу здатність та задовольняє зазначеним вимогам ізоляції для вимикача навантаження. Заземлений металевий резервуар запобігає всім можливим струмам витоку через відкритий перемикач.

Sectos можна керувати вручну або з приводом від двигуна для місцевого та дистанційного електричного контролю та може бути легко оновлений.

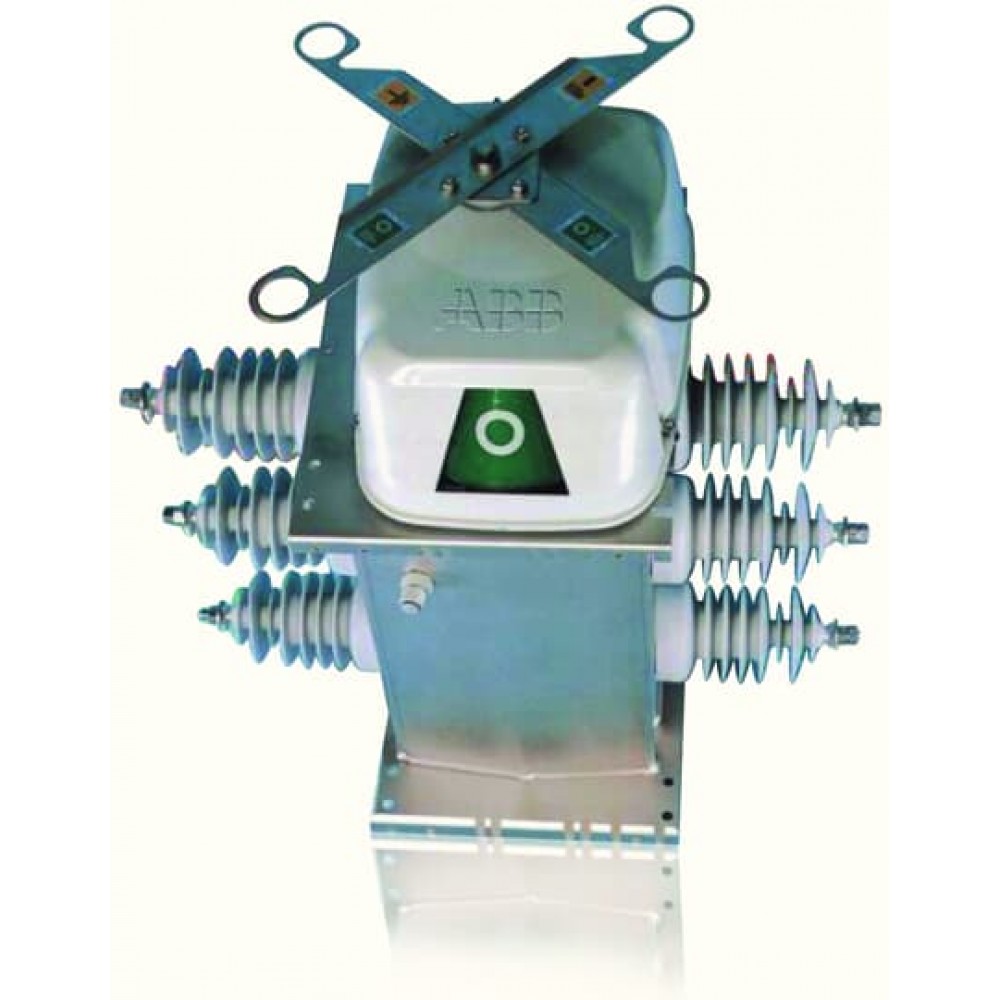

NXB розрахований на номінальну напругу до 24 кВ. Унікальною особливістю цього є вбудоване заземлення.

Варіант перемикача.

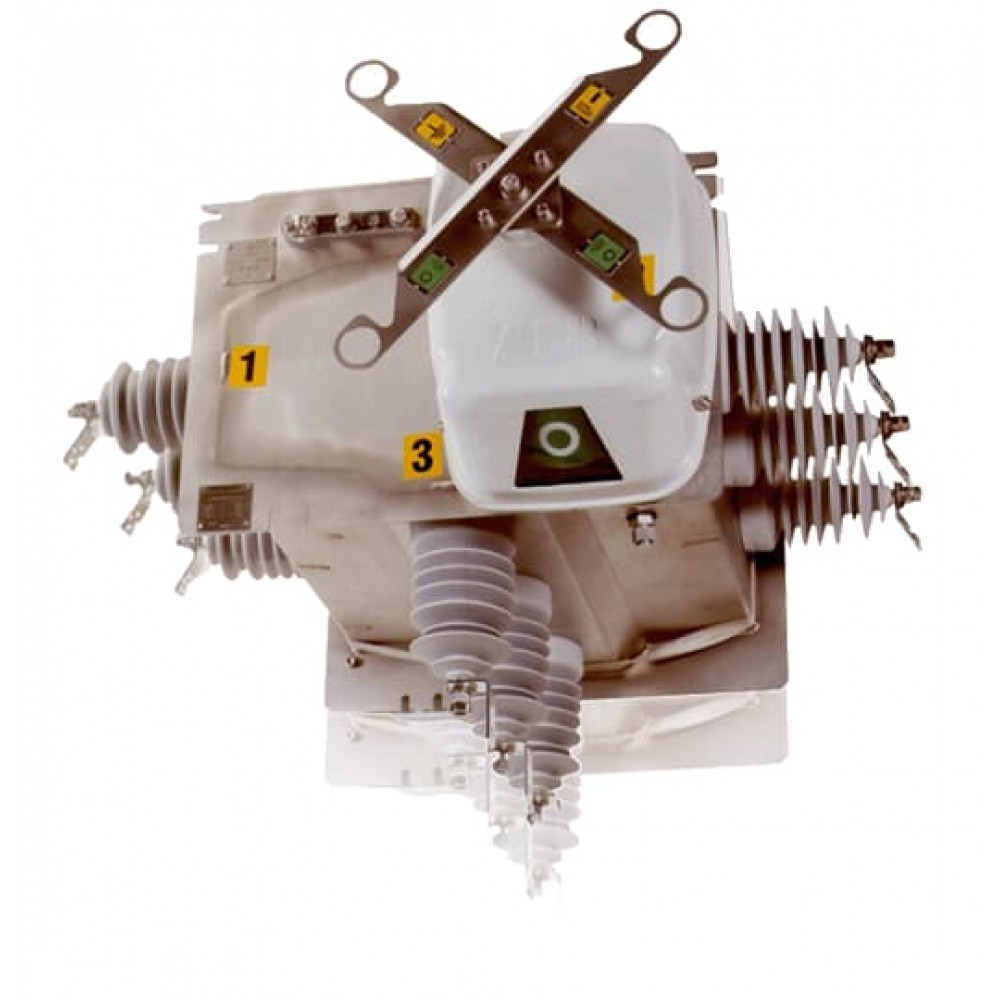

NXBD - це трипозиційний вимикач навантаження, що використовує компоненти NXB. Два незалежні вимикачі навантаження в одному корпусі з третім відведенням можуть використовуватися для простого та надійного розгалуження ліній у повітряні, кабельні або змішані мережі.

NXA доступний для номінальної напруги 36 кВ згідно з IEC. стандарти.

Стандарти для довідки

IEC 62271-102 - Розподільні пристрої високої напруги та пристрій керування. Частина 102 Роз'єднувачі змінного струму та заземлювачі

IEC 62271-103 Розподільні пристрої високої напруги та пристрій керування. Частина 103: перемикачі для номінальної напруги вище 1 кВ до 52 кВ включно

IEC 62271-1 Високовольтні розподільні пристрої та Controlgear-Частина 1: загальні технічні характеристики

Базові конфігурації комутатора

Двопозиційний вимикач навантаження доступний для всіх типів NXA_ та NXB_. Всі типи NXB_ також доступні з вбудованим заземлювач для безпечного та надійного заземлення низхідна лінія. Ця версія називається 3-позиційний перемикач на відміну від стандартного 2-х позиційний перемикач.

Електричні характеристики

Особливості

Високоякісна нержавіюча сталь товщиною 3 мм використовується для резервуар, який розрахований на максимальну надійність і мінімальна зварювальна лінія для мінімізації корозії, і, зокрема, щоб гарантувати безпеку обслуговуючий персонал навіть з внутрішньою дугою несправності при максимальній ємності резервуара газів.

Незалежний пружинний привід використовувати запатентовану спіральну пружину ABB, забезпечує гарантована здатність, що відключає при відключенні навантаження, забезпечення швидкості відкриття і закриття вимикач. Стандартні одиниці вимірювання щільності газу SF6 з температурою компенсовані, надані Sectos (щільність вимикач стандартний для електричного типу; вимірювач щільності є стандартним для ручного керування типом), що гарантує відсутність помилок у роботі або блокування надійним та стабільним тиском газу вимірювання.

Sectos має світловідбивну позицію. індикатор, який безпосередньо підключений до перемикача робочий вал, що забезпечує чітке та однозначне індикація положення перемикача. Індикатор світловий світловідбиваючий матеріал, який добре видно з рівня землі навіть уночі під час зливи. Розширене та інтегроване виявлення витоку гелію та обладнання для розливу, що забезпечує витоку SF6 кожного перемикача менше 0,1% строго на рік.

Типи NXB та NXBD доступні як 2-позиційні. (ВКЛ-ВИКЛ) або 3-х позиційний (ВКЛ-ВИКЛ-ЗЕМЛЯ) перемикач. При постачанні у вигляді 3-позиційного перемикача блок може заземлити лінію на одній стороні вимикач. Земне положення трьох позицій перемикач управляється лише вручну.

Комбіновані та вбудовані датчики не є обов'язковими. Для типів NXB і NXBD, які забезпечують безпеку системи (відсутність впливу короткого замикання або переривання сигналу схеми; без ризику ферорезонансу), компактний конструкція (напруга та струм можна виміряти в один комбінований датчик) та широкий динамічний діапазон (струм від номінального тривалого струму до короткочасного) струм, що витримується 20 кА, допустима номінальна напруга від 7,2 кВ до мереж 24 кВ).

Перемикачем можна керувати вручну або оснащений вбудованим моторним приводом як для дистанційного, так і місцевого еле
