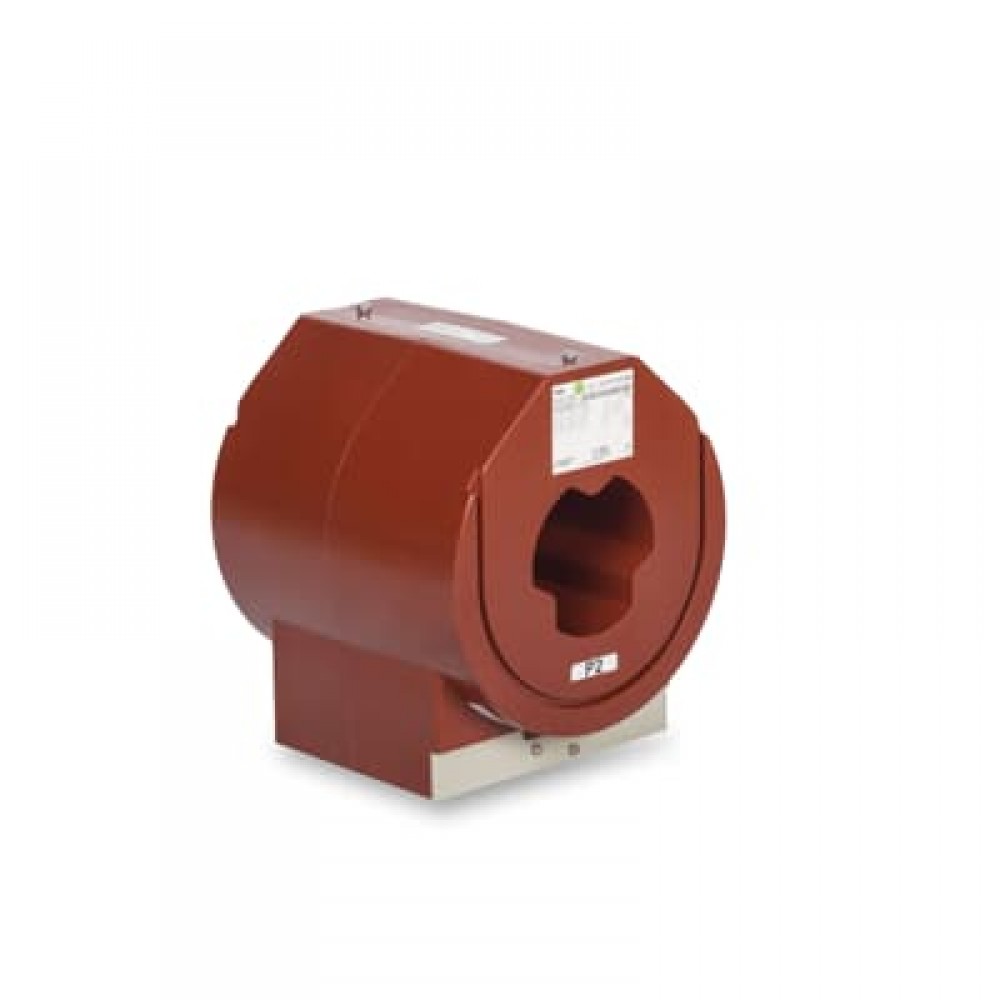

Трансформатор струму без первинного провідника, але з первинною ізоляцією, який може бути встановлений безпосередньо над провідником або шиною. Підходить для розеток генератора.
Переваги:
- спеціальний тип;
- вимір захисту до 6 (для KOKS до 17,5 кВ) або до 4 (до 24 кВ) вторинних обмоток;
- вторинний перепідключається;
- доступні більшість електричних стандартів (IEC, ГОСТ, AS, BS, ANSI, VDE, CSN, інші на запит);
- підходить для тарифного обліку.
Призначення
Трансформатори струму (далі – трансформатори) призначені для перетворення струму в електричних мережах до 20 кВ. Застосовуються передачі сигналу вимірювальної інформації вимірювальних приладів і пристроїв захисту та управління установках змінного струму промислової частоти.
Основні показники
| Модифікації KOKS | КОКС12А31 КОКС12А41 | КОКС17,5А31 КОКС17,5А41 | КОКС24Д11 КОКС24Д21 | КОКС24Ф11 КОКС24Ф21 |
| Номінальна напруга, кВ | 3; 6; 10 | 15 | 20 | 20 |
| Найбільша робоча напруга, кВ | 3,6; 7,2; 12 | 17,5 | 24 | 24 |
| Номінальна частота змінного струму, Гц | 50 | |||
| Номінальний первинний струм, А | 500; 600; 750; 800; 1000; 1200; 1250; 1400; 1500; 1600; 1800; 2000; 2500; 2800; 3000; 3150; 3200; 3500; 3600; 4000 | 500; 600; 750; 800; 1000; 1200; 1250; 1400; 1500; 1600; 1800; 2000; 2500; 2800; 3000; 3150; 3200; 3500; 3600; 4000; 5000; 6000 | 500; 600; 750; 800; 1000; 1200; 1250; 1400; 1500; 1600; 1800; 2000; 2500; 2800; 3000; 3150; 3200; 3500; 3600; 4000; 5000; 6000; 7000; 8000 | |
| Номінальний вторинний струм, А | 1 та/або 5 | |||
| Кількість вторинних обмоток | від 1 до 6 | від 1 до 4 | ||
| Клас точності обмотки для вимірювань | 0,2; 0,2S; 0,5; 0,5S; 1; 3; 5 | |||
| Клас точності обмотки для захисту | 5П; 10Р | |||
| Номінальне вторинне навантаження, ВА | 1; 1,5; 2; 2,5; 3; 5; 7,5; 10; 12,5; 15; 17,5; 20; 22,5; 25; 27,5; 30; 35; 40; 45; 50; 60; 75; 100; 125; 150 | |||
Опис
Трансформатори струму типу KOKS виготовляються із епоксидного компаунду. Усі модифікації трансформаторів 3 – 20 кВ з відповідними характеристиками мають габаритні розміри відповідно до наведених нижче. Трансформатор струму типу KOKS є однофазними трансформаторами прохідного (шинного) типу. Трансформатори використовуються для вбудовування в закриті шинопроводи, комплектні розподільні пристрої. Тим самим функції первинної обмотки виконує шина, яку встановлюється трансформатор.
Кількість вторинних обмоток від 1 до 5 (вторинних висновків до 10) залежить від комбінації технічних параметрів (клас точності, навантаження, струм короткого замикання, номінальна гранична кратність вторинних обмоток для захисту тощо) і визначається за конкретного замовлення.
Вторинні обмотки призначаються для цілей вимірювання або захисту або спеціального застосування (випробувальні обмотки, обмотки класу PX по МЕК 60044-1).
Під час експлуатації обмотки трансформатора, що не використовуються, повинні бути замкнуті накоротко і заземлені. Також повинен заземлятися один висновок кожної вторинної обмотки, що використовується. Висновки вторинних обмоток розташовані в литому клемнику із пластмасовою кришкою. Конструкцією кришки передбачено можливість пломбування доступу до висновків. Висновки мають гвинти М5 для приєднання дротів.
Трансформатор може монтуватись у будь-якому положенні.

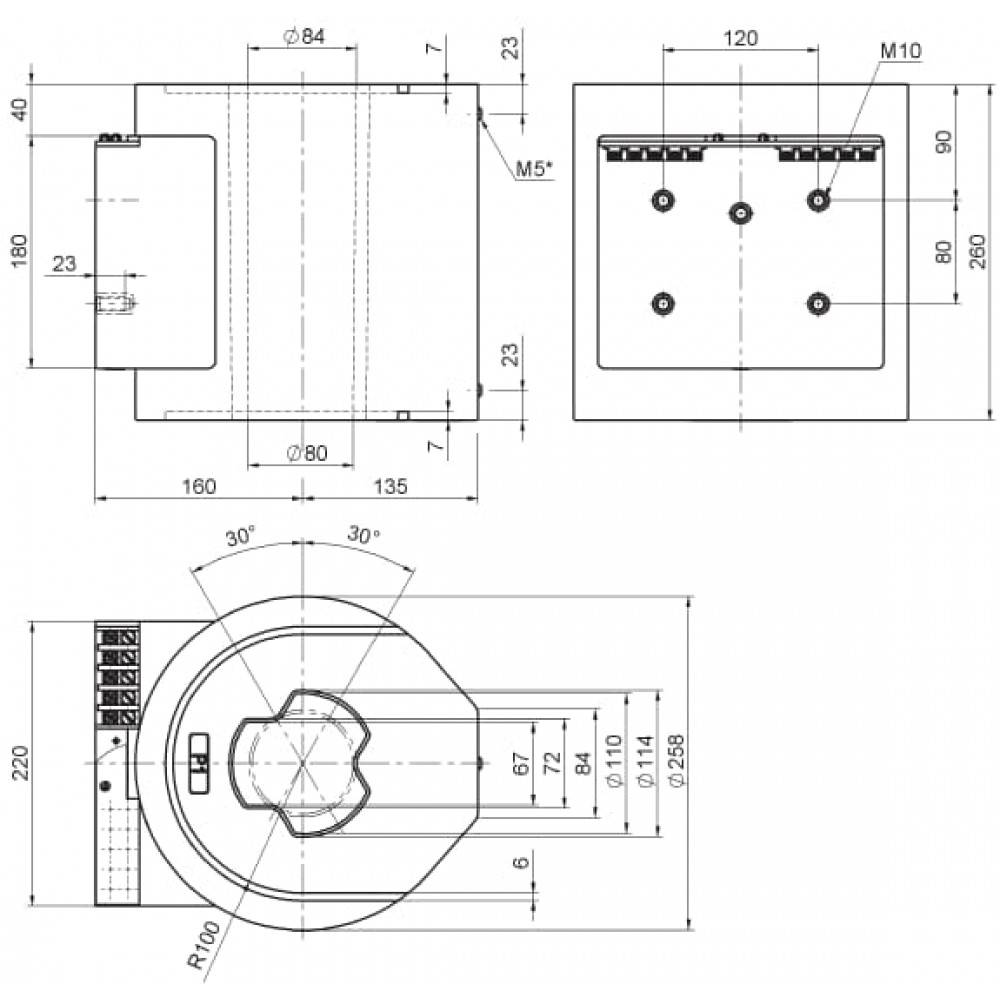

Корпус трансформаторів KOKS 12A 31, KOKS 12A 41, KOKS 17,5 A 31, KOKS 17,5 A 41 закріплюється за допомогою 4-х болтів М10.

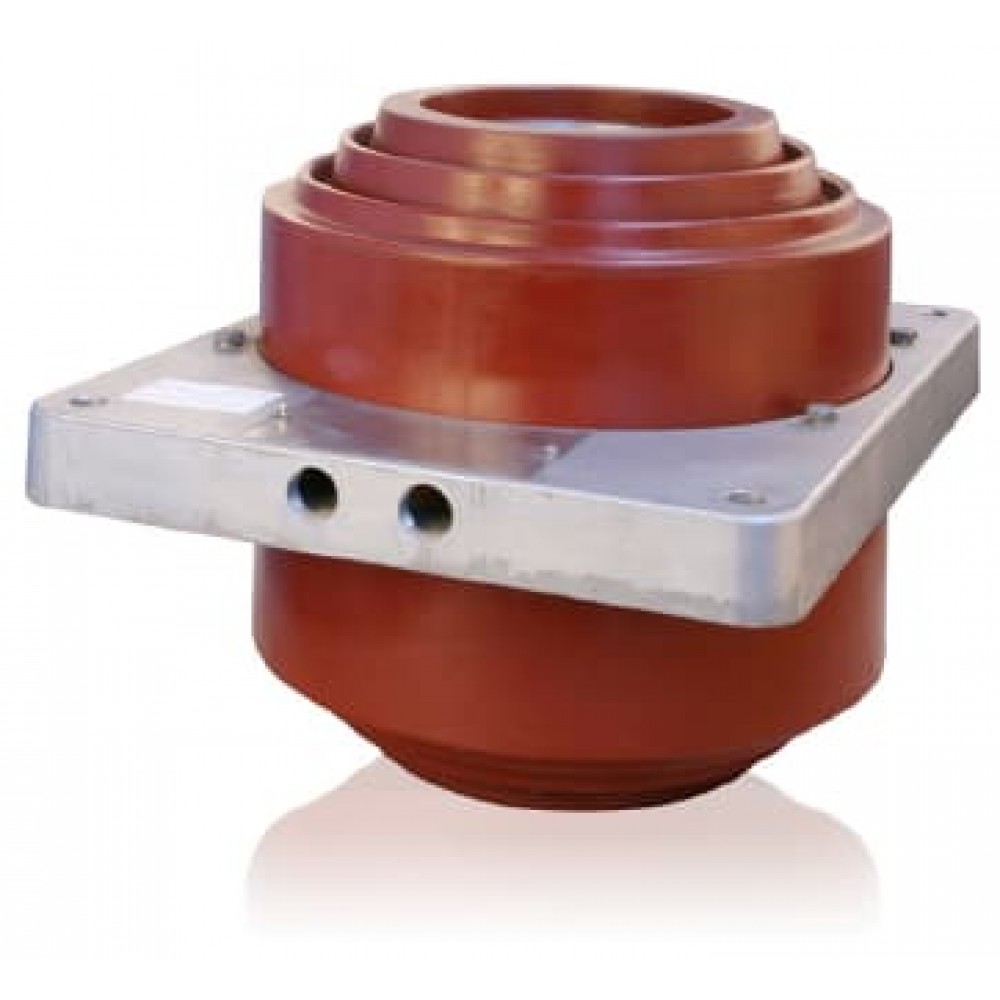

Корпус трансформаторів KOKS 24D11, KOKS 24D21, KOKS 24F11, KOKS 24F21 – за допомогою 4-х болтів М18. Монтажна рама трансформатора KOKS 24 D 11, KOKS 24 D 21, KOKS 24 F 11, KOKS 24 F 21 виготовлена з легкого металу з клемником вторинних затискачів з кришкою, що пломбується.
Допустимі моменти затягування для різьбових з'єднань:
- М5 - 2,8-3,5 Н ∙ м;
- М8 - 16-20 Н ∙ м;
- М12 - 56-70 Н ∙ м.
Трансформатори виготовляються відповідно до стандартів та рекомендацій IEC, VDE, ANSI, BS, ГОСТ та CSN. Інші стандарти – на запит.
