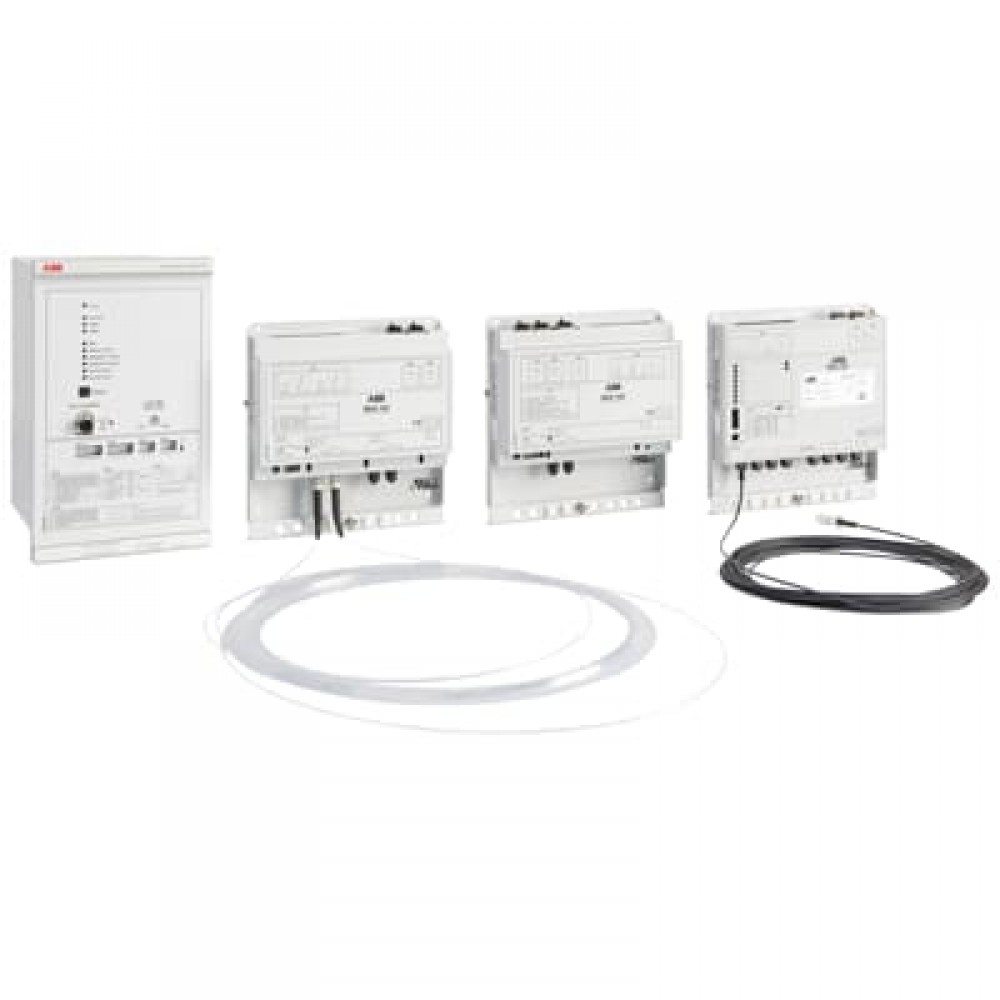

Система захисту дуги — модуль розширення REA 105

центральними модулями REA 101 REA 105 - модулем розширення, призначеним для використання спільно з центральним модулем захисту дуги REA 101. REA 105 виявляє світло і відключається, якщо модуль REA 101 видає максимальний сигнал струму одночасно. Коли модуль розширення REA 105 використовується для зв'язку в системі з двох модулів REA 101, він також подає інформацію про наявність максимального струму. Більш того, модуль REA 105 відключається, якщо модуль REA 101 одночасно відключається. Модуль REA 105 може мати один шлейф або один радіально-волоконно-оптичний датчик для виявлення світла.

Модуль REA 105 має два високошвидкісних гальванічно ізольованих виходи IGBT HSO1 і HSO2 для відключення перемикача. Ці вихідні можуть бути використані в ланцюгах змінного і постійного струму.

Модуль REA 105 також може виконувати функцію ERW, подаючи світловий сигнал з часом на модуль REA 101, який потім відключає комутатор верхнього рівня.

Вбудована система самодіагностики модуля REA 105 безперервно контролює робочі напруги приладу і цілісність волоконно-оптичної схеми датчика. Будь-які виявлені пошкодження або несправності будуть використані для залучення уваги оператора через модуль REA 101. При пошкодженні в ланцюгах напруги пристрій буде заблоковано, щоб не допустити його неправильної роботи.
