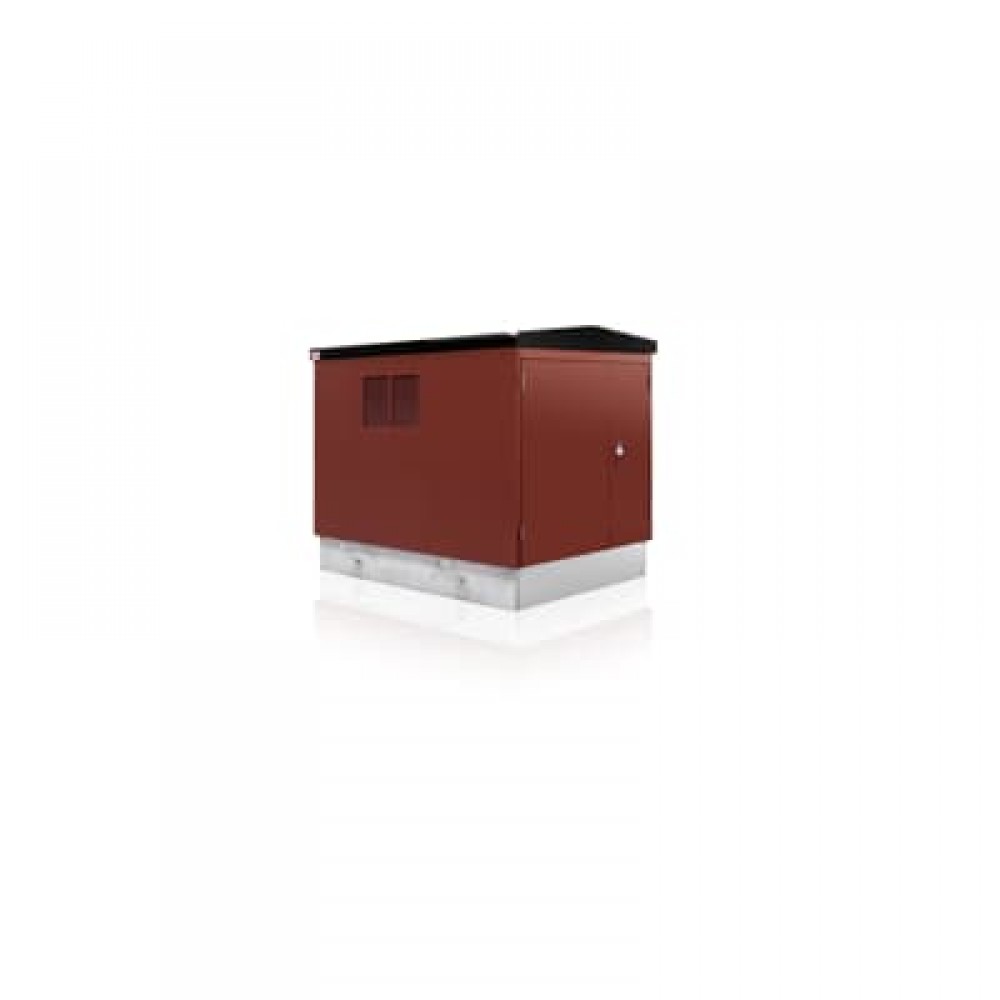

Тип випробуваний, готовий до установки негардеробної компактної вторинної підстанції (УСБ) в металевому корпусі, на трансформатор 1600 кВА, 6-щитовий газоізольований розподільний пристрій 12/24 кВ.
Корпус розділений на три відсіки, по одному для розподільного пристрою МВ, розподільного щита ЛШ і розподільного трансформатора кожен. Вага УСБ без електрообладнання становить 2250 кг.
Розміри (ДхШхВ)
Корпус (дах 6 градусів): 2734 x 2434 x 2558 мм
Відсік трансформатора: 2180 x 1213 x 2239 мм
Макс обладнання
-
Трансформатор:
Масляний трансформатор потужністю 1600 кВА
-
Обладнання MV:
6 панелей SAFEPlus 12/24 кВ
Кабелі трансформатора МВ стандартні 25 мм2 Cu. Якщо трійник з вакуумним вимикачем 95 мм2 будуть встановлені кабелі Al.
-
Обладнання LV:
ЛВС3-20М
20 x 400 A запобіжники InLine
12 х 400 A Kabeldon запобіжники перемикачі
Кабелі LV для трансформатора 1600 кВА складають 4 х 300 мм2 на фазу.
Чому АББ?
- Тип випробуваний згідно з останніми специфікаціями IEC 62271-202
- Внутрішнє дугове замикання АВ перевірено на 20 кА, 1 секунда
- Немає доступу до струмоведучих частин
- Високий рівень безпеки для обладнання та персоналу
- Готовий до установки блок в комплекті з внутрішніми з'єднаннями, електропроводка і заземлення.
