Струмообмежуючий резервний плавкий запобіжник CEF-VT (МЕК)

Відгуки:

(0)

Код товару: CEF-VT
Наявність: Pre-Order

0.00грн.

Основні характеристики

Всі характеристики

Номінальна відключаюча здатність: 63

Номинальное напряжение (U: 3,2/6/7,2/10/12/17,5/24

Номинальный ток (I: 0,5/1/2/2,5/3,15/4/5/6,3

Кількість:

Нове покоління плавких вставок типу CEF-VT розроблено та випробувано відповідно до IEC 60282-1: 2002. Розміри плавких вставок відповідають DIN 43625. Запобіжники CEF-VT застосовуються як запобіжники трансформатора напруги та у випадках, коли потрібні резервні обмежувачі. Високовольтні плавкі вставки АББ мають такі властивості:

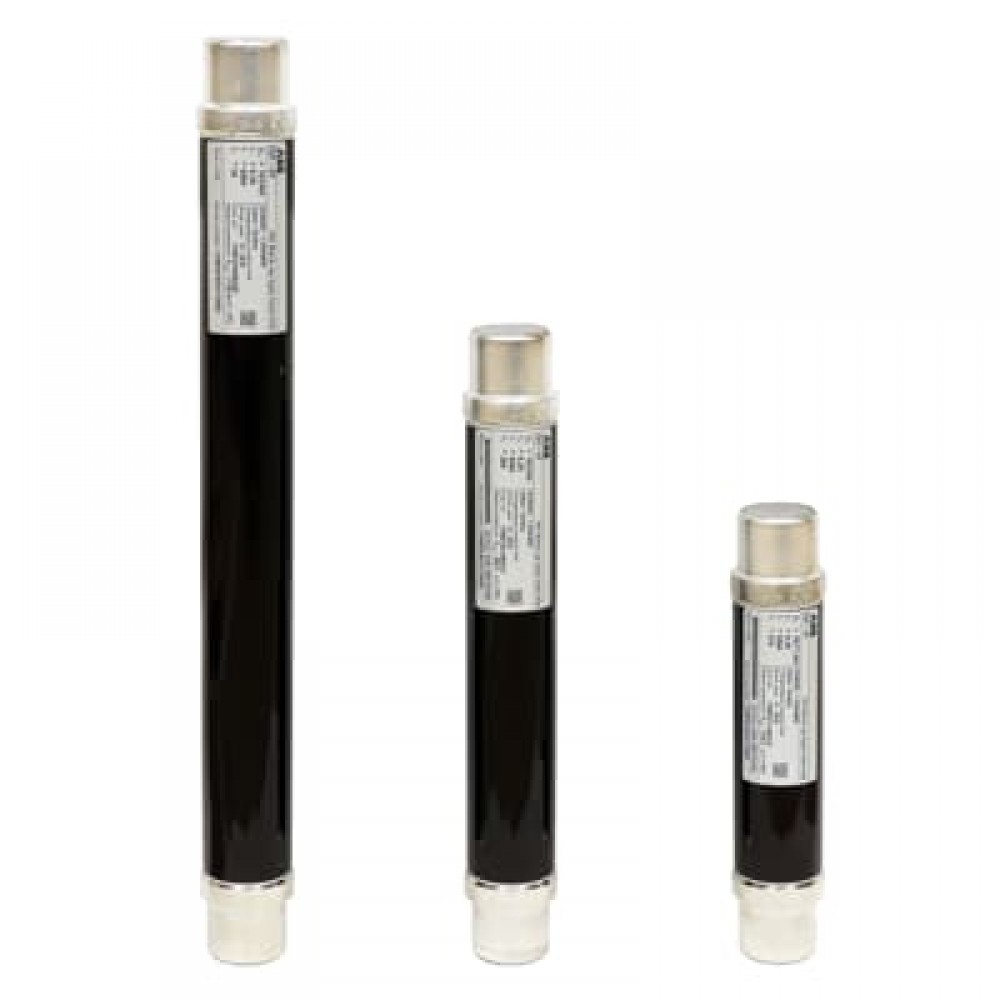

Малюнок 1. Зовнішній вигляд CEF-VT.

ефективний захист місця встановлення трансформаторів напруги СН із полюсами з одиночною/подвійною ізоляцією;
зменшення одиниць складського зберігання завдяки широкому діапазону робочої напруги;
збільшення терміну служби ізоляції захищеного апарату завдяки зниженню очікуваних струмів КЗ;
синхронізація переривання струмів КЗ у трифазних системах;
просте розпізнавання типу запобіжника за штрих-кодом та нанесеним на торцеві заглушки запобіжників;
одна конструкція використовується для внутрішнього/зовнішнього застосування із гарантією герметичності;
герметичність кожного запобіжника тестується надлишковим тиском, що інноваційним методом у процесі виробництва запобіжників;
для тривалої роботи запобіжника шлях проходження струму приварено;
система ущільнень, що залишається герметичною навіть після спрацьовування бойка;
дані запобіжника вигравірувані, проста система ідентифікації запобіжника;
унікальна конструкція: поєднання спеціальних місць розриву електричного ланцюга та дії бойка;
дія бойка запобігає перегріву запобіжника.

Низькі втрати потужності роблять ці вставки особливо придатними для використання у компактних розподільних щитах.

Запобіжники CEF-VT є запобіжниками резервного типу. Вони мають зону між мінімальним струмом плавлення і мінімальним струмом відключення, у якій плавкі вставки можуть спрацювати. Для плавких вставок CEF-VT ця зона дуже тонка.

Сфера використання

Основна функція запобіжників, що обмежують струм, полягає у захисті від КЗ трансформаторів напруги з номінальними параметрами 7,2-24 кВ, 2 4 6,3 A. Запобіжники можуть працювати як окремі пристрої або можуть бути об'єднані з вимикачами-роз'єднувачами з повітряною/елегазовою ізоляцією .

Запобіжники були розроблені для забезпечення безпечної роботи на відкритому повітрі та обмеженого розсіювання тепла в установках, наприклад, у розподільних пристроях з газовою ізоляцією.

Основні характеристики

Номінальна напруга Ur [кВ]	Ударна сила [Н]	Номінальний струм I r [А]	Номінальна частота fr [Гц]	Відключає здатність I1 [кА]	Мінімальний струм відключення I3 [А]	Номінальна потужність Pw [Вт]	Опір холоду [mΩ]	Діаметр D [мм]	Довжина e [mm]	Маса [kg]
3/7.2	-	0.5	50	63	5	2	5957	53	192	1.2
3/7.2	-	1	50	63	8	3	2149	53	192	1.2
3/7.2	-	0.5	50	63	5	2	5957	53	292	1.6
3/7.2	-	1	50	63	8	3	2149	53	292	1.6
6/12	-	0.5	50	63	5	3	9660	53	192	1.2
6/12	-	1	50	63	5	4.5	3485	53	192	1.2
6/12	80	2	50	63	21	6.5	1311	53	192	1.2
6/12	-	2	50	63	21	6.5	1607	53	192	1.2
6/12	80	2.5	50	63	26	9.5	1100	53	192	1.2
6/12	-	2.5	50	63	26	9.5	1317	53	192	1.2
6/12	80	3.15	50	63	34	10.5	827	53	192	1.2
6/12	-	3.15	50	63	34	10.5	951	53	192	1.2
6/12	80	4	50	63	34	16	736	53	192	1.2
6/12	-	4	50	63	34	16	835	53	192	1.2
6/12	80	5	50	63	34	25.5	592	53	192	1.2
6/12	-	5	50	63	34	25.5	659	53	192	1.2
6/12	80	6.3	50	63	37	26	421	53	192	1.2
6/12	-	6.3	50	63	37	26	458	53	192	1.2
6/12	-	0.5	50	63	5	3	9660	53	292	1.6
6/12	-	1	50	63	5	4.5	3485	53	292	1.6
6/12	80	2	50	63	21	6.5	1311	53	292	1.6
6/12	-	2	50	63	21	6.5	1607	53	292	1.6
6/12	80	2.5	50	63	26	9.5	1100	53	292	1.6
6/12	-	2.5	50	63	26	9.5	1317	53	292	1.6
6/12	80	3.15	50	63	34	10.5	827	53	292	1.6
6/12	-	3.15	50	63	34	10.5	951	53	292	1.6
6/12	80	4	50	63	34	16	736	53	292	1.6
6/12	-	4	50	63	34	16	835	53	292	1.6
6/12	80	5	50	63	34	25.5	592	53	292	1.6
6/12	-	5	50	63	34	25.5	659	53	292	1.6
6/12	80	6.3	50	63	37	26	421	53	292	1.6
6/12	-	6.3	50	63	37	26	458	53	292	1.6
10/17.5	-	0.5	50	63	5	4	12880	53	192	1.2
10/17.5	-	1	50	63	8	5.5	4716	53	192	1.2
10/17.5	80	2	50	63	24	9.5	1994	53	192	1.2
10/17.5	-	2	50	63	24	9.5	2410	53	192	1.2
10/17.5	80	2.5	50	63	24	13.5	1618	53	192	1.2
10/17.5	-	2.5	50	63	24	13.5	1882	53	192	1.2
10/17.5	80	3.15	50	63	31	15.5	1174	53	192	1.2
10/17.5	-	3.15	50	63	31	15.5	1307	53	192	1.2
10/17.5	80	4	50	63	31	23	1063	53	192	1.2
10/17.5	-	4	50	63	31	23	1171	53	192	1.2
10/17.5	80	5	50	63	31	31.5	870	53	192	1.2
10/17.5	-	5	50	63	31	31.5	941	53	192	1.2
10/17.5	80	6.3	50	63	37	38	619	53	192	1.2
10/17.5	-	6.3	50	63	37	38	654	53	192	1.2
10/17.5	-	0.5	50	63	5	4	12880	53	292	1.6
10/17.5	-	1	50	63	8	5.5	4716	53	292	1.6
10/17.5	80	2	50	63	24	9.5	1994	53	292	1.6
10/17.5	-	2	50	63	24	9.5	2410	53	292	1.6
10/17.5	80	2.5	50	63	24	13.5	1618	53	292	1.6
10/17.5	-	2.5	50	63	24	13.5	1882	53	292	1.6
10/17.5	80	3.15	50	63	31	15.5	1174	53	292	1.6
10/17.5	-	3.15	50	63	31	15.5	1307	53	292	1.6
10/17.5	80	4	50	63	31	23	1063	53	292	1.6
10/17.5	-	4	50	63	31	23	1171	53	292	1.6
10/17.5	80	5	50	63	31	31.5	870	53	292	1.6
10/17.5	-	5	50	63	31	31.5	941	53	292	1.6
10/17.5	80	6.3	50	63	37	38	619	53	292	1.6
10/17.5	-	6.3	50	63	37	38	654	53	292	1.6
10/24	-	0.5	50	63	5	5	17709	53	292	1.6
10/24	-	1	50	63	8	8	6389	53	292	1.6
10/24	80	2	50	63	25	12	2568	53	292	1.6
10/24	-	2	50	63	25	12	2962	53	292	1.6
10/24	80	2.5	50	63	25	16.5	2138	53	292	1.6
10/24	-	2.5	50	63	25	16.5	2404	53	292	1.6
10/24	80	3.15	50	63	30	19	1537	53	292	1.6
10/24	-	3.15	50	63	30	19	1670	53	292	1.6
10/24	80	4	50	63	31	29.5	1375	53	292	1.6
10/24	-	4	50	63	31	29.5	1481	53	292	1.6
10/24	80	5	50	63	31	39	1132	53	292	1.6
10/24	-	5	50	63	31	39	1202	53	292	1.6
10/24	80	6.3	50	63	36	46	801	53	292	1.6
10/24	-	6.3	50	63	36	46	835	53	292	1.6
10/24	-	0.5	50	63	5	5	17709	53	442	2.3
10/24	-	1	50	63	8	8	6389	53	442	2.3
10/24	80	2	50	63	25	12	2568	53	442	2.3
10/24	-	2	50	63	25	12	2962	53	442	2.3
10/24	80	2.5	50	63	25	16.5	2138	53	442	2.3
10/24	-	2.5	50	63	25	16.5	2404	53	442	2.3
10/24	80	3.15	50	63	30	19	1537	53	442	2.3
10/24	-	3.15	50	63	30	19	1670	53	442	2.3
10/24	80	4	50	63	31	29.5	1375	53	442	2.3
10/24	-	4	50	63	31	29.5	1481	53	442	2.3
10/24	80	5	50	63	31	39	1132	53	442	2.3
10/24	-	5	50	63	31	39	1202	53	442	2.3
10/24	80	6.3	50	63	36	46	801	53	442	2.3
10/24	-	6.3	50	63	36	46	835	53	442	2.3

Опис

Сімейство струмообмежувальних запобіжників складається з трьох різних груп запобіжників: резервних, загального призначення та повного діапазону. Усі вони обмежують значення передбачуваних струмів короткого замикання під час процесу переривання, цим продовжуючи термін служби розташованого поблизу електричного устаткування. Основна відмінність полягає в мінімальному струмі відключення, що характеризує найменший струм пошкодження, який запобіжники здатні відключати. Це значення є найвищим для резервних запобіжників CEF-VT, трохи меншим для запобіжників загального призначення і найменшим, зі значенням, близьким до мінімального струму плавлення, для запобіжників повного діапазону. Але час реакції має вирішальне значення функції захисту. Ось чому найчастіше використовуються резервні запобіжники з часом відключення для мінімального струму відключення в діапазоні від декількох секунд до кількох мілісекунд. Загальний час відключення у разі високих струмів короткого замикання ще менше – лише кілька мілісекунд. Ось чому резервні запобіжники можуть бути використані як типовий захист від перевантаження елементів.

M-ефект

Одним з конструктивних засобів, що використовуються для формування час-струмових характеристик плавких вставок середньої напруги для CEF-VT ABB, є точка перевантаження, розташована на елементах плавких запобіжників.

М-ефект використовується для створення точки перевантаження шляхом покриття плавких срібних елементів коротким сегментом металу, який характеризується низькою температурою плавлення.

М-ефект був вперше описаний професором Меткалф в 1930-х роках. Він використовує ефект плавлення металів, що характеризуються вищою температурою плавлення (наприклад, міді, срібла), деякими металами рідкому стані, які характеризуються низькою температурою плавлення (наприклад, олово, свинець).

Срібні елементи запобіжника покриті сегментом металу з низькою температурою плавлення (наприклад, припою) запобіжником для значень струму, які не стали б причиною плавлення, якби не було точки перевантаження. Причина цього полягає в наступному: коли плавкий елемент нагрівається, метал, який використовується для утворення точки перевантаження, починає плавитися і дифундувати метал плавкого елемента, тим самим зменшуючи активний перехресний вибір основного срібного елемента плавкого запобіжника. В результаті срібний плавкий елемент плавиться в той момент, коли інші частини плавкого елемента ще відносно холодні. Завдяки такій конструкції точка перевантаження знижує як мінімальний струм плавлення, так і мінімальний струм відключення. Отже, збільшений робочий діапазон плавки вставки. Також необхідно підкреслити, що у разі струмів короткого замикання, коли елементи запобіжника швидко нагріваються і тепло практично не розсіюється (адіабатичний нагрів), плавкі елементи плавляться до того, як метал, з якого зроблена точка перевантаження, досягне температури плавлення. Тому точка перевантаження не впливає на характеристики запобіжника струмами короткого замикання.

Крім того, дуже важливою перевагою використання точки перевантаження є той факт, що дуга завжди виникає в одній і тій же точці на плавкому елементі, тобто поруч із геометричним центром плавлення вставки. Таким чином це рішення захищає торцеві кришки від пошкоджень.

Таким чином, точка перевантаження дозволяє збільшити корисний робочий діапазон плавки вставки за рахунок розширення діапазону правильної роботи при малих струмах перевантаження. Більш того, використання точки перевантаження запобігає виникненню дуги біля одного з кінців плавкою вставки і робить її безпечнішою у використанні.

Комбінація запобіжників та вимикачів.

Резервні запобіжники зазвичай використовують у комбінаціях запобіжників і вимикачів як у відкритому повітрі, і у панелях із газовою ізоляцією. Коли комбінація запобіжників та вимикачів працює як захисний пристрій шляхом відключення системи, CEF-VT виконує дві різні функції, залежно від величини струму відключення.

Коли струм короткого замикання більше, ніж струм передачі, запобіжник просто збільшує здатність перемикача, що відключає, викликаючи переривання швидше, ніж вбудований перемикач. Це відбувається, коли час спрацьовування запобіжника коротший за загальний час розмикання вимикача навантаження. На той час, як ударний штифт вискочить, запобіжник вже скинув струм короткого замикання, і перемикач розмикається майже за відсутності навантаження.

Якщо струми короткого замикання менші за номінальний струм перемикання, запобіжник потім використовує ударний штифт для активації перемикача, який, у свою чергу, викликає спрацювання системи. Іншими словами, процес переривання завершується перемикачем, щоб запобігти перевантаженню запобіжників у ситуаціях, коли струм короткого замикання низький. Запобіжники, які використовуються у таких комбінаціях, повинні відповідати умовам, зазначеним у IEC 62271-105 (раніше IEC 60420 та IEC 420). Резервні запобіжники CEF-VT спеціально розроблені для такого застосування. Використання запобіжників загального призначення або повного діапазону в комбінаціях запобіжників та вимикачів є недоцільним через принципи координації.

ABB CEF-VT у стандартній комплектації оснащені TCU. Більш того, серійні моделі 2015 року мають багато корисних функцій:

комбінована робоча напруга;
шлях зварного струму;
стандартне зовнішнє ущільнення;
покращене зусилля ударного штифта (80 Н).

Модернізована конструкція просто розширює гнучкість застосування та надійність запобіжників серії CEF-VT та повністю співставна за термінами дії типових випробувань із раніше виробленими типами CEF-VT.

Маркування на етикетці бойка та паспортній табличці запобіжника з TCU

Блок контролю температури (TCU) - це пристрій, що вимикає, який інтегрований з бойком високовольтних запобіжників. Він активується при перевищенні допустимої температури у розподільчому пристрої. Коли температура занадто висока, TCU активує ударник, відпускаючи вимикач навантаження, який у свою чергу розмикає електричний ланцюг і запобігає подальшому підвищенню температури.

Високі температури всередині розподільного пристрою можуть бути викликані зовнішніми умовами або сильним струмом, що протікає через плавку вставку. Інші можливі причини включають:

знижений перенесення головки усередині розподільчого пристрою;
перегрів погіршення провідних контактів;
тривалі навантаження запобіжника;
неправильний вибір номіналу запобіжника;
локальне плавлення елементів запобіжника, викликане кидком струму трансформатора.

Безпека значно підвищується, якщо запобіжники мають TCU. Це особливо вірно для пристроїв, в яких запобіжники розташовані всередині закритих власників запобіжників, як, наприклад, розподільних пристроях з елегазом. Однак у каністрах із запобіжниками у КРУЕ або у вузьких панелях КРУЕ високий ризик перегріву через обмежене охолодження.

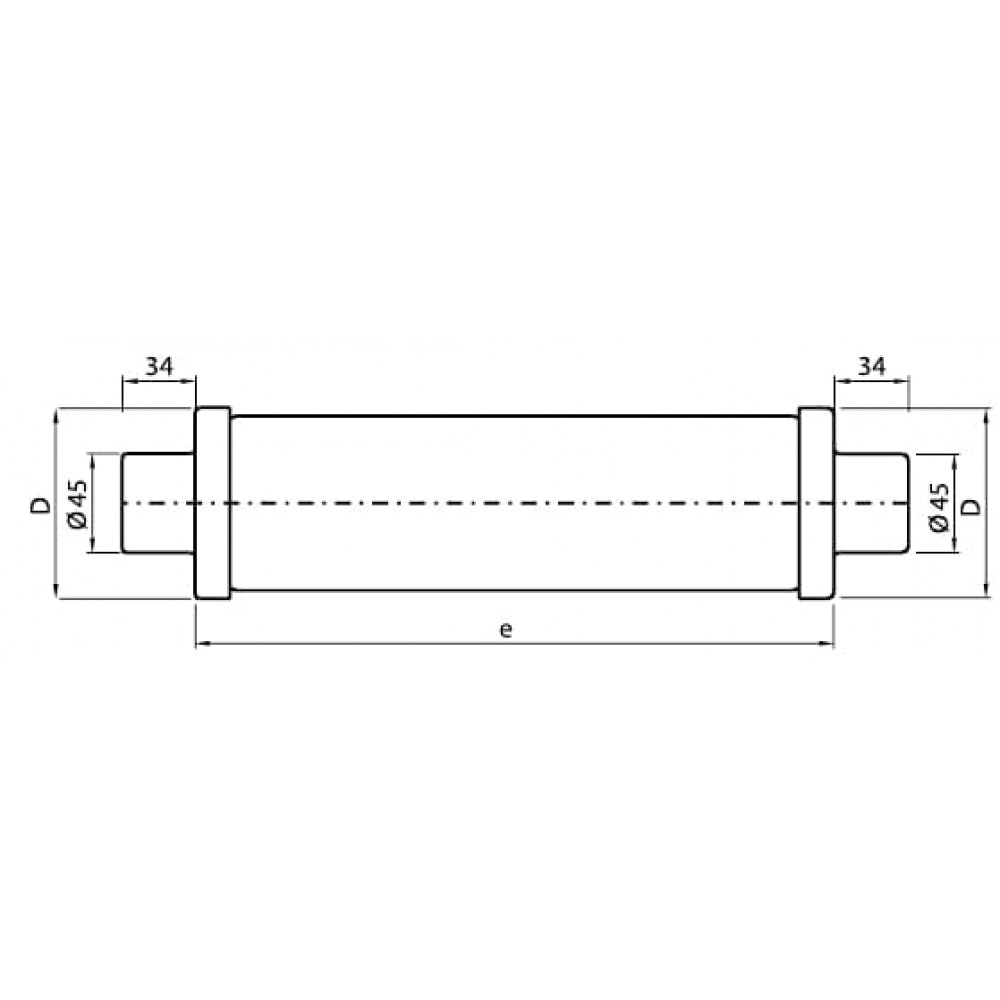

Малюнок 2. Габаритні розміри CEF-VT.

Високі температури у розподільних пристроях викликають деградацію та окислення металевих контактів, деградацію обладнання або корпусів розподільного пристрою та старіння ізолятора. Несприятливі ефекти, наприклад підвищення температури всередині розподільного пристрою, призводять до внутрішнього короткого замикання та подальшого підвищення температури.

Обмеження струму

Всі представлені плавкі вставки ABB є струмообмежуючими. Тому великий струм короткого замикання досягає свого повного значення. Характеристики відсічення показують співвідношення між очікуваним струмом короткого замикання і піковим значенням відсічення струму. Істотне обмеження струму призводить до значного зниження термічних та механічних навантажень у високовольтній установці.

Вони мають зону між мінімальним струмом плавлення і мінімальним струмом відключення, у якій плавкі вставки можуть спрацювати.

Для обмеження струму плавка вставка повинна генерувати дугову напругу, що перевищує миттєве значення робочої напруги. Комутаційна напруга, створювана плавкою вставкою CEF-VT, нижче максимально допустимого значення згідно IEC 60282-1: 2002. Плавку вставку CEF-VT можна безпечно використовувати для системної напруги 7,2 / 12 і 17/24 кВ.

Час до виникнення дуги та характеристики відключення

Характеристики однакові всім номінальних напруг і реєструються в холодних умовах. Пунктирні ділянки кривих вказують на область невизначеного переривання. Допуск становить 10% і належить до струму.

Характеристики

Номінальна відключаюча здатність 63

Номинальное напряжение (U 3,2/6/7,2/10/12/17,5/24

Номинальный ток (I 0,5/1/2/2,5/3,15/4/5/6,3
