ABB CEF - Струмообмежуючий запобіжник

Відгуки:

(0)

Код товару: CEF
Наявність: Pre-Order

0.00грн.

Основні характеристики

Всі характеристики

Номінальна відключаюча здатність: 40/63

Номинальное напряжение (U: 3/6/7,2/10/12/17,5/20/24/36

Номинальный ток (I: 6,3/10/16/20/25/31,5/40/50/63/80/100/125/160/200

Кількість:

Плавкі вставки типу CEF покоління HRC розроблені та випробувані відповідно до публікації IEC 60282-1 (IEC 282-1). Розміри плавких вставок відповідають стандарту DIN 43625. Доступні запобіжники CEF з маркуванням E-Rated. Високовольтні плавкі вставки ABB мають такі властивості:

Малюнок 1. Зовнішній вигляд CEF.

уніфіковані номінальні значення напруги для більшої гнучкості застосування;
вбудований ударний штифт з блоком контролю температури (TCU) для запобігання перегріву у місці установки;
точки перевантаження контролюють виникнення внутрішньої дуги та визначають вихід;
постійні температурні характеристики;
вузький допуск по опору для кращої синхронізації запобіжників трифазні мережі;
дані про запобіжники для довготривалого розпізнавання запобіжників;
зварний струмопровід забезпечує стабільні електричні контакти з активними елементами, що відключають низький мінімальний відключаючий струм;
висока відключаюча здатність у поєднанні з вимикачем навантаження із запобіжником забезпечує конкурентоспроможне рішення для переривання струмів короткого замикання;
низькі втрати потужності роблять запобіжники придатними для компактних розподільних пристроїв та кільцевих головних блоків;
високе обмеження струму значно знижує передбачуване значення струмів короткого замикання та продовжує термін служби ізоляції.

Низькі втрати потужності роблять ці вставки особливо придатними для використання у компактних розподільних щитах.

Плавка вставка CEF оснащена системою, яка є комбінацією індикатора та ударника індикатора роботи плавкою вставки, яка активується відразу після плавлення плавкого елемента. Діаграма сил відповідає вимогам IEC 60282-1 (IEC 282-1) та DIN 43625.

Сфера використання

Основна функція запобіжників, що обмежують струм, полягає у захисті електричного обладнання, такого як розподільні трансформатори, двигуни та конденсаторні батареї від струмів перевантаження. Запобіжники можуть працювати як окремі пристрої або можуть бути з'єднані з вимикачами-роз'єднувачами з повітряною/елегазовою ізоляцією.

Запобіжники були розроблені для забезпечення безпечної роботи на відкритому повітрі та обмеженого розсіювання тепла в установках, наприклад, у розподільних пристроях з газовою ізоляцією.

Основні характеристики

Номінальна напруга Un [кВ]	Номінальний струм In [A]	Вимикальна здатність I1 [кА]	Мінімальний струм відключення I3 [A]	Діаметр D [мм]	Довжина E [мм]	Номінальна потужність Pw [Вт]	Температурний опір [mΩ]
3/7.2	6.3	63	48	53	192	9	186.40
3/7.2	10	63	43	53	192	12	96.60
3/7.2	16	63	72	53	192	18	59.50
3/7.2	20	63	72	53	192	20	39.80
3/7.2	25	63	110	53	192	17	22.80
3/7.2	31.5	63	115	53	192	23	17.07
3/7.2	40	63	143.5	53	192	31	14.10
3/7.2	50	63	215	53	192	32	9.36
3/7.2	63	63	220	65	192	43	7.70
3/7.2	80	63	320	65	192	47	5.00
3/7.2	100	63	380	65	192	62	3.90
3/7.2	125	63	380	87	192	81	3.30
3/7.2	6.3	63	48	53	292	9	186.40
3/7.2	10	63	43	53	292	12	96.60
3/7.2	16	63	72	53	292	18	57.27
3/7.2	20	63	72	53	292	20	39.10
3/7.2	25	63	110	53	292	17	22.80
3/7.2	31.5	63	115	53	292	23	17.07
3/7.2	40	63	143.5	53	292	31	14.10
3/7.2	50	63	215	53	292	32	9.36
3/7.2	63	63	220	65	292	43	7.70
3/7.2	80	63	320	65	292	47	5.00
3/7.2	100	63	380	65	292	62	3.90
3/7.2	125	63	380	87	292	81	3.30
3/7.2	160	50	480	87	292	103	2.60
3/7.2	200	50	650	87	292	109	1.70
6/12	6.3	63	44	53	292	17	332.09
6/12	10	63	43.5	53	292	18	151.00
6/12	16	63	63	53	292	29	90.42
6/12	20	63	72.5	53	292	31	61.73
6/12	25	63	104	53	292	28	35.31
6/12	31.5	63	116	53	292	34	26.95
6/12	40	63	150	53	292	51	22.27
6/12	50	63	200	65	292	48	14.78
6/12	63	63	218	65	292	63	12.15
6/12	80	63	318	65	292	72	8.00
6/12	100	63	375	65	292	93	6.50
6/12	125	63	375	87	292	124	5.30
6/12	6.3	63	44	53	442	17	332.09
6/12	10	63	43.5	53	442	18	151.00
6/12	16	63	63	53	442	29	90.42
6/12	20	63	72.5	53	442	31	61.73
6/12	25	63	104	53	442	28	35.31
6/12	31.5	63	116	53	442	34	26.95
6/12	40	63	150	53	442	51	22.27
6/12	50	63	200	65	442	48	14.78
6/12	63	63	218	65	442	63	12.15
6/12	80	63	318	65	442	72	8.00
6/12	100	63	375	65	442	93	6.50
6/12	125	63	375	65	442	124	5.30
6/12	160	63	480	87	442	170	3.98
6/12	200	63	700	87	442	166	2.73
10/17.5	6.3	63	44	53	292	23	465.24
10/17.5	10	63	46	53	292	26	212.96
10/17.5	16	63	76.5	53	292	43	130.62
10/17.5	20	63	76.5	53	292	46	87.37
10/17.5	25	63	110	53	292	40	49.80
10/17.5	31.5	63	122	65	292	49	37.35
10/17.5	40	63	160	65	292	70	28.40
10/17.5	50	63	205	87	292	69	20.47
10/17.5	63	63	218	87	292	92	16.81
10/17.5	80	63	330	87	292	110	11.00
10/17.5	100	63	380	87	292	100	8.80
10/17.5	6.3	63	44	53	367	23	465.24
10/17.5	10	63	46	53	367	26	212.96
10/17.5	16	63	76.5	53	367	43	130.62
10/17.5	20	63	76.5	53	367	46	87.37
10/17.5	25	63	110	53	367	40	49.80
10/17.5	31.5	63	122	53	367	49	37.35
10/17.5	40	63	160	53	367	70	28.40
10/17.5	50	63	205	65	367	69	20.47
10/17.5	63	63	218	65	367	92	16.81
10/17.5	80	63	330	65	367	110	11.00
10/17.5	100	63	380	87	367	137	8.80
10/17.5	125	63	380	87	367	140	7.40
10/17.5	6.3	63	44	53	442	23	465.24
10/17.5	10	63	46	53	442	26	212.96
10/17.5	16	63	76.5	53	442	43	130.62
10/17.5	20	63	76.5	53	442	46	87.37
10/17.5	25	63	110	53	442	40	49.80
10/17.5	31.5	63	122	53	442	49	37.35
10/17.5	40	63	160	53	442	70	28.40
10/17.5	50	63	205	65	442	69	20.47
10/17.5	63	63	218	65	442	92	16.81
10/17.5	80	63	330	65	442	110	11.18
10/17.5	100	63	380	65	442	136	8.52
10/17.5	125	63	380	87	442	183	7.40
10/24	6.3	63	43	53	442	28	572.6
10/24	10	63	46	53	442	33	272.2
10/24	16	63	76.5	53	442	55	168.9
10/24	20	63	76.5	53	442	59	112.5
10/24	25	63	110	53	442	57	64.8
10/24	31.5	63	122	53	442	65	48.9
10/24	40	63	160	53	442	89	40.2
10/24	50	63	205	65	442	92	27.0
10/24	63	63	215	65	442	127	21.9
10/24	80	63	325	65	442	152	15.6
10/24	100	63	375	87	442	200	12.9
10/24	125	40	380	87	442	173	10.5
10/24	6.3	63	43	53	537	28	572.6
10/24	10	63	46	53	537	33	272.2
10/24	16	63	76.5	53	537	55	168.9
10/24	20	63	76.5	53	537	59	112.5
10/24	25	63	110	53	537	57	64.8
10/24	31.5	63	122	53	537	65	48.9
10/24	40	63	160	53	537	89	40.2
10/24	50	63	205	65	537	92	27.0
10/24	63	63	215	65	537	127	21.9
10/24	80	63	325	65	537	152	15.6
10/24	100	63	375	87	537	200	12.9
10/24	125	63	375	87	537	234	10.6
20/36	6.3	40	37	53	537	47	925.0
20/36	10	40	37.5	53	537	50	413.6
20/36	16	40	59	53	537	85	254.0
20/36	20	40	62.5	53	537	88	162.3
20/36	25	40	100	53	537	87	104.0
20/36	31.5	40	158	65	537	118	84.0
20/36	40	40	164	65	537	135	57.7
20/36	50	40	230	87	537	157	43.5
20/36	63	40	299	87	537	225	36.6

Опис

Сімейство струмообмежувальних запобіжників складається з трьох різних груп запобіжників: резервних, загального призначення та повного діапазону. Усі вони обмежують значення передбачуваних струмів короткого замикання під час процесу переривання, цим продовжуючи термін служби розташованого поблизу електричного устаткування. Основна відмінність полягає в мінімальному струмі відключення, що характеризує найменший струм пошкодження, який запобіжники здатні відключати. Це значення є найвищим для резервних запобіжників CEF, трохи меншим для запобіжників загального призначення і найменшим, зі значенням, близьким до мінімального струму плавлення, для запобіжників повного діапазону. Але час реакції має вирішальне значення функції захисту. Ось чому найчастіше використовуються резервні запобіжники з часом відключення для мінімального струму відключення в діапазоні від кількох секунд до кількох мілісекунд. Загальний час відключення у разі високих струмів короткого замикання ще менше – лише кілька мілісекунд. Ось чому резервні запобіжники можуть бути використані як типовий захист від перевантаження елементів.

M-ефект

Одним з конструктивних засобів, що використовуються для формування час-струмових характеристик плавких вставок середньої напруги для CEF ABB, є точка перевантаження, розташована на елементах плавких запобіжників.

М-ефект використовується для створення точки перевантаження шляхом покриття плавких срібних елементів коротким сегментом металу, який характеризується низькою температурою плавлення.

М-ефект був вперше описаний професором Меткалф в 1930-х роках. Він використовує ефект плавлення металів, що характеризуються вищою температурою плавлення (наприклад, міді, срібла), деякими металами рідкому стані, які характеризуються низькою температурою плавлення (наприклад, олово, свинець).

Срібні елементи запобіжника покриті сегментом металу з низькою температурою плавлення (наприклад, припою) запобіжником для значень струму, які інакше не стали б причиною плавлення, якби не було точки перевантаження. Причина цього полягає в наступному: коли плавкий елемент нагрівається, метал, що використовується для утворення точки перевантаження, починає плавитися і дифундувати метал плавкого елемента, тим самим зменшуючи активний перехресний вибір основного срібного елемента плавкого запобіжника. В результаті срібний плавкий елемент плавиться в той момент, коли інші частини плавкого елемента ще відносно холодні. Завдяки такій конструкції точка перевантаження знижує як мінімальний струм плавлення, так і мінімальний струм відключення. Отже, збільшений робочий діапазон плавки вставки. Також необхідно підкреслити, що у разі струмів короткого замикання, коли елементи запобіжника швидко нагріваються і тепло практично не розсіюється (адіабатичний нагрів), плавкі елементи плавляться до того, як метал, з якого зроблена точка перевантаження, досягне температури плавлення. Тому точка перевантаження не впливає на характеристики запобіжника струмами короткого замикання.

Крім того, дуже важливою перевагою використання точки перевантаження є той факт, що дуга завжди виникає в одній і тій же точці на плавкому елементі, тобто поруч із геометричним центром плавлення вставки. Таким чином це рішення захищає торцеві кришки від пошкоджень.

Таким чином, точка перевантаження дозволяє збільшити корисний робочий діапазон плавки вставки за рахунок розширення діапазону правильної роботи при малих струмах перевантаження. Більш того, використання точки перевантаження запобігає виникненню дуги біля одного з кінців плавкою вставки і робить її безпечнішою у використанні.

Комбінація запобіжників та вимикачів.

Малюнок 2. Приклад використання CEF.

Резервні запобіжники зазвичай використовують у комбінаціях запобіжників і вимикачів як у відкритому повітрі, і у панелях із газовою ізоляцією. Коли комбінація запобіжників та вимикачів працює як захисний пристрій шляхом відключення системи, CEF виконує дві різні функції, залежно від величини струму відключення.

Коли струм короткого замикання більше, ніж струм передачі, запобіжник просто збільшує здатність перемикача, що відключає, викликаючи переривання швидше, ніж вбудований перемикач. Це відбувається, коли час спрацьовування запобіжника коротший за загальний час розмикання вимикача навантаження. На той час, як ударний штифт вискочить, запобіжник вже скинув струм короткого замикання, і перемикач розмикається майже за відсутності навантаження.

Якщо струми короткого замикання менші за номінальний струм перемикання, запобіжник потім використовує ударний штифт для активації перемикача, який, у свою чергу, викликає спрацювання системи. Іншими словами, процес переривання завершується перемикачем, щоб запобігти перевантаженню запобіжників у ситуаціях, коли струм короткого замикання низький. Запобіжники, які використовуються у таких комбінаціях, повинні відповідати умовам, зазначеним у IEC 62271-105 (раніше IEC 60420 та IEC 420). Резервні запобіжники CEF спеціально розроблені для такого застосування. Використання запобіжників загального призначення або повного діапазону в комбінаціях запобіжників та вимикачів є недоцільним через принципи координації.

ABB CEF у стандартній комплектації оснащені TCU. Більш того, серійні моделі 2015 року мають багато корисних функцій:

комбінована робоча напруга;
шлях зварного струму;
стандартне зовнішнє ущільнення;
покращене зусилля ударного штифта (80 Н).

Модернізована конструкція просто розширює гнучкість застосування та надійність запобіжників серії CEF та повністю співставна за термінами дії типових випробувань із раніше виробленими типами CEF.

Маркування на етикетці бойка та паспортній табличці запобіжника з TCU

Блок контролю температури (TCU) - це пристрій, що вимикає, який інтегрований з бойком високовольтних запобіжників. Він активується при перевищенні допустимої температури у розподільчому пристрої. Коли температура занадто висока, TCU активує ударник, відпускаючи вимикач навантаження, який у свою чергу розмикає електричний ланцюг і запобігає подальшому підвищенню температури.

Високі температури всередині розподільного пристрою можуть бути викликані зовнішніми умовами або сильним струмом, що протікає через плавку вставку. Інші можливі причини включають:

знижений перенесення головки усередині розподільчого пристрою;
перегрів погіршення провідних контактів;
тривалі навантаження запобіжника;
неправильний вибір номіналу запобіжника;
локальне плавлення елементів запобіжника, викликане кидком струму трансформатора.

Безпека значно підвищується, якщо запобіжники мають TCU. Це особливо вірно для пристроїв, в яких запобіжники розташовані всередині закритих власників запобіжників, як, наприклад, розподільних пристроях з елегазом. Однак у каністрах із запобіжниками у КРУЕ або у вузьких панелях КРУЕ високий ризик перегріву через обмежене охолодження.

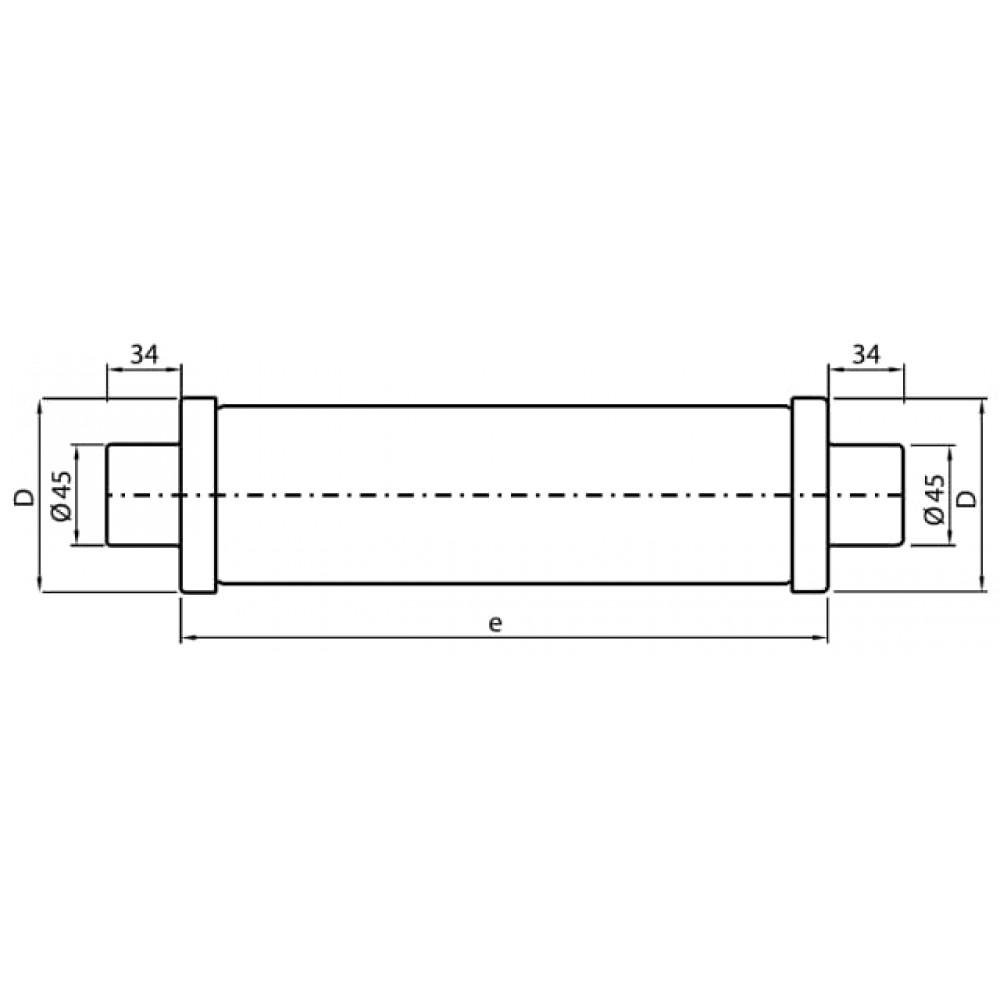

Малюнок 3. Габаритні розміри CEF.

Високі температури у розподільних пристроях викликають деградацію та окислення металевих контактів, деградацію обладнання або корпусів розподільного пристрою та старіння ізолятора. Несприятливі ефекти, наприклад підвищення температури всередині розподільного пристрою, призводять до внутрішнього короткого замикання та подальшого підвищення температури.

Застосування у розподільних пристроях з елегазом

Запобіжники CEF були розроблені для використання всередині розподільних пристроїв із елегазовою ізоляцією. Взаємодія між запобіжниками та вимикачами-роз'єднувачами в умовах обмеженого тепловідведення – непросте завдання. Ці знання були отримані переважно в результаті практичних випробувань, проведених за різних умов навантаження. Спочатку слід визначити максимально допустимі втрати потужності для запобіжників, щоб вони не перевищували межі перевищення температури відповідно до згаданого стандарту. Тому номінальний струм запобіжників із втратами потужності вище за цю межу знижується до безпечного рівня, який враховує коефіцієнт навантаження запобіжника.

Ця процедура має бути перевірена випробуваннями на підвищення температури та розрив. ABB використовує цей стандартний підхід для розподільних пристроїв SF6 та запобіжників CEF.

Індикатор та ударник

Запобіжники CEF оснащені комбінованою системою індикатора та ударника, яка активується одразу після плавлення плавкого елемента.

Обмеження струму

Всі представлені плавкі вставки ABB є струмообмежуючими. Тому великий струм короткого замикання досягає свого повного значення. Характеристики відсічення показують співвідношення між очікуваним струмом короткого замикання і піковим значенням відсічення струму. Істотне обмеження струму призводить до значного зниження термічних та механічних навантажень у високовольтній установці.

Вони мають зону між мінімальним струмом плавлення і мінімальним струмом відключення, у якій плавкі вставки можуть спрацювати.

Для обмеження струму плавка вставка повинна генерувати дугову напругу, що перевищує миттєве значення робочої напруги. Плавку вставку CEF можна безпечно використовувати у вказаному діапазоні напруги. у назві запобіжника (тобто 10/24 кВ означає, що запобіжник можна безпечно використовувати в діапазоні від 10 кВ до 24 кВ).

Час до виникнення дуги та характеристики відключення

Характеристики однакові всім номінальних напруг і реєструються в холодних умовах. Пунктирні ділянки кривих вказують на область невизначеного переривання. Допуск становить 10% і належить до струму.
