Код товару: 1SAZ421301R1003
Артикул: 1SAZ421301R1003
Наявність: Pre-Order

0.00грн.

Основні характеристики

Всі характеристики

Кількість полюсів:: 3

Номінальна робоча напруга:: Контакт цепи управления 440 V DC; Контакт цепи управления 500 V AC; Главная цепь 690 V AC

Номінальна частота (f):: Главная цепь 50 Гц; Главная цепь DC; Главная цепь 60 Гц; Контакт цепи управления 60 Гц; Контакт цепи управления DC; Контакт цепи управления 50 Гц

Номінальний робочий струм (I e ):: 135 A

Номінальний робочий струм, DC-13 (I e ):: (24 V) NC 1.25 A; (250 V) NO 0.04 A; (60 V) NO 0.25 A; (250 V) NC 0.12 A; (125 V) NC 0.25 A; (60 V) NC 0.25 A; (125 V) NO 0.25 A; (24 V) NO 1.25 A

Кількість:

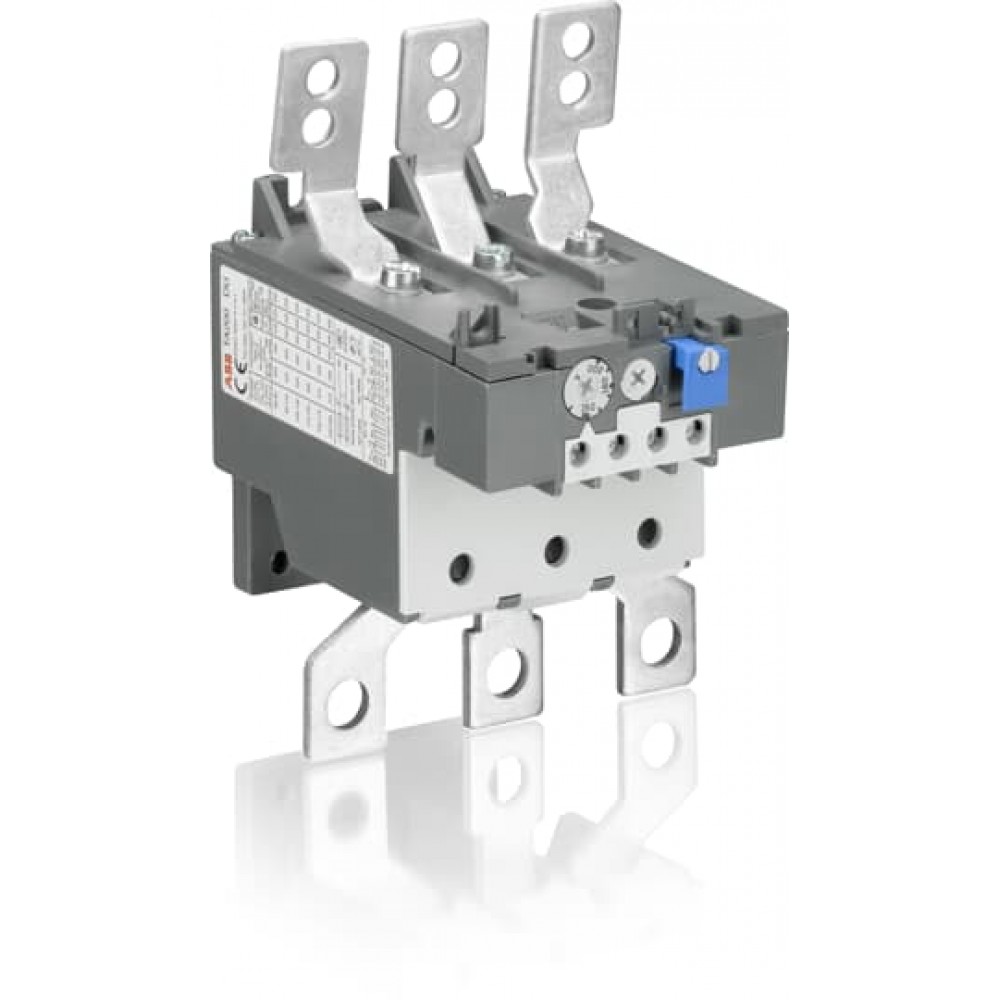

Реле теплового перевантаження TA200DU-135-V1000 Тепловий реле перевантаження TA200DU-135-V1000 є економічним електромеханічним захисним пристроєм для основного контуру. Він пропонує надійний і швидкий захист двигунів у разі перевантаження або збою фаз. Пристрій має клас поїздки 10А. Додаткові функції - компенсація температури, контактний контакт (NC), контактний сигнал (NO), автоматичне або ручне скидання, без механізму відключення, функція STOP- і Test та індикація відключення. Реле перевантаження підключаються безпосередньо до блокових контакторів. Одиничні комплекти кріплення доступні як аксесуар.

Характеристики

Кількість полюсів: 3

Номінальна робоча напруга: Контакт цепи управления 440 V DC; Контакт цепи управления 500 V AC; Главная цепь 690 V AC

Номінальна частота (f): Главная цепь 50 Гц; Главная цепь DC; Главная цепь 60 Гц; Контакт цепи управления 60 Гц; Контакт цепи управления DC; Контакт цепи управления 50 Гц

Номінальний робочий струм (I e ): 135 A

Номінальний робочий струм, DC-13 (I e ): (24 V) NC 1.25 A; (250 V) NO 0.04 A; (60 V) NO 0.25 A; (250 V) NC 0.12 A; (125 V) NC 0.25 A; (60 V) NC 0.25 A; (125 V) NO 0.25 A; (24 V) NO 1.25 A

Номінальний робочий струм, АС-15 (I e ): (120 V) NC 3 A; (240 V) NC 3 A; (440 V) NC 1 A; (500 V) NO 1 A; (240 V) NO 1.5 A; (400 V) NO 1 A; (500 V) NC 1 A; (440 V) NO 1 A; (400 V) NC 1.9 A; (120 V) NO 1.5 A

Номінальний робочий струм, АС-3 (I e ): 135 A

1 Depth / Length: 151 мм

1 EAN: 4013614305924

1 Gross Weight: 1.01 kg

1 Height: 133 мм

1 Units: 1 штука

1 Width: 165 мм

2 Depth / Length: 395 мм

2 EAN: 4013614494314

2 Gross Weight: 8.786 kg

2 Height: 210 мм

2 Units: 4 штука

2 Width: 280 мм

Connecting Capacity Auxiliary Circuit UL/CSA: Гибкий 1/2x 18-14 AWG; Многожильный 1/2x 18-14 AWG

Connecting Capacity Main Circuit UL/CSA: Многожильный 1x 4-0000 AWG; Гибкий 1x 4-0000 AWG

Contact Rating UL/CSA: (NC:) C600; (NO:) B600

DNV GL Certificate: 1SAA941000-0304

EAC Certificate: 1SAA941002-2702

Maximum Operating Voltage UL/CSA: Главная цепь 600 V AC

Maксимально допустима робоча висота: 2000 m

Tightening Torque UL/CSA: Вспомогательная цепь 12 in·lb; Главная цепь 220 in·lb

Інструкції та керівництва (частина 2): 2CDC106006M5702

Інструкції та керівництва: 2CDC106028M6801

Втрати потужності: at Rated Operating Conditions per Pole 3.3 ... 6.0 W

Діапазон настройки: 100 ... 135 A

Довжина зачистки дроти: Вспомогательная цепь 9 мм

Кількість допоміжних АЛЕ контактів: 1

Кількість допоміжних НЗ контактів: 1

Кількість захищених полюсів: 3

Код класифікації об'єкта: F

Компенсація температури навколишнього середовища: Да

Крутний момент затягування: Главная цепь 25 N·m; Вспомогательная цепь 1 ... 1.3 N·m

Монтажне положення: Position 1 to 6

Номінальна витримується імпульсна напруга (U imp ): Контакт цепи управления 6 кВ; Главная цепь 6 кВ

Номінальна напруга ізоляції (U i ): 690 V

Номінальний струм UL: 135 A

Номер митного тарифу: 85364900

Підходить для: AF190; AF145; AF185; AF205; A185; A145

Перетин кабелю, що підключається-головна ланцюг: Гибкий или жесткий с кабельным наконечником 1x 25 ... 120 мм²; Диаметр отверстия > 10 мм²

Перетин кабелю, що підключається-допоміжна ланцюг: Гибкий с зажимом 1/2x 0.75 ... 2.5 мм²; Жесткий 1/2x 0.75 ... 4 мм²; Гибкий 1/2x 0.75 ... 2.5 мм²

Рекомендований інструмент (викрутка): Контакт цепи управления Pozidriv 1; Главная цепь Open Bars

Ступінь забруднення: степень загрязнения 3

Ступінь захисту: Main Circuit Terminals IP00; Housing IP20

Схема розмірів: 1SAZ400401F0001

Температура навколишнього середовища: Работа -25 ... +55 °C; Работа с компенсацией -25 ... +55 °C; Хранение -40 ... +70 °C

Умовний тепловий струм на відкритому повітрі (I th ): Auxiliary Circuit NC 10 A; Auxiliary Circuit NO 6 A

Чиста вага виробу: kg; 0.76

Чистий висота вироби: 151 мм

Чистий товщина вироби: 126 мм

Чистий ширина вироби: 104 мм
