Код товару: 1SAZ511301R1002
Артикул: 1SAZ511301R1002
Наявність: Pre-Order

0.00грн.

Основні характеристики

Всі характеристики

Кількість полюсів:: 3

Номінальна робоча напруга:: Главная цепь 1000 V AC; Контакт цепи управления 440 V DC; Контакт цепи управления 500 V AC

Номінальна частота (f):: Главная цепь 50 Гц; Главная цепь 60 Гц; Контакт цепи управления 60 Гц; Контакт цепи управления DC; Контакт цепи управления 50 Гц

Номінальний робочий струм (I e ):: 235 A

Номінальний робочий струм, DC-13 (I e ):: (24 V) NC 1.25 A; (250 V) NO 0.04 A; (60 V) NO 0.25 A; (250 V) NC 0.12 A; (125 V) NC 0.25 A; (60 V) NC 0.25 A; (125 V) NO 0.25 A; (24 V) NO 1.25 A

Кількість:

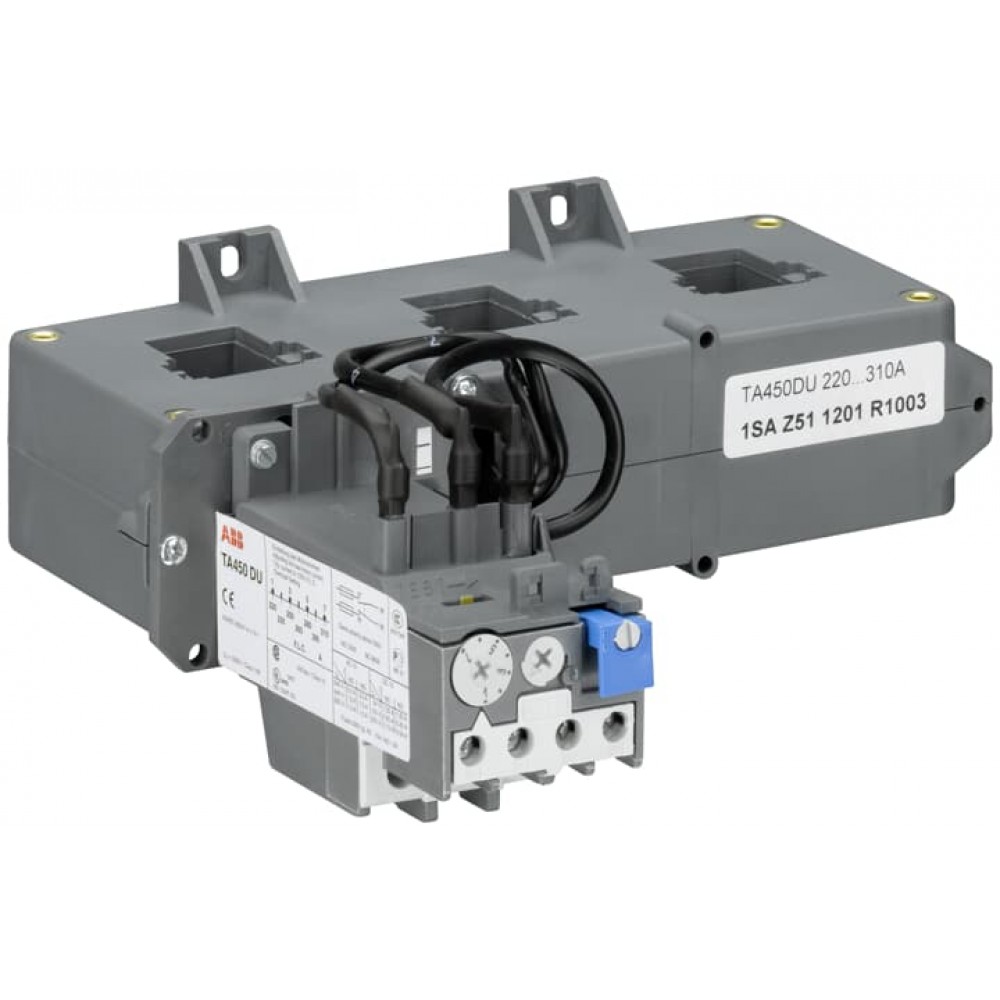

TA450DU-235-V1000 Реле термічного перевантаження Передавач термічного перевантаження TA450DU-235-V1000 є економічним електромеханічним захисним пристроєм для основного контуру. Він пропонує надійний і швидкий захист двигунів у разі перевантаження або збою фаз. Пристрій має клас поїздки 10А. Додаткові функції - компенсація температури, контактний контакт (NC), контактний сигнал (NO), автоматичне або ручне скидання, без механізму відключення, функція STOP- і Test та індикація відключення. Реле перевантаження пов'язані з кріпленням на блокові контактори. Одиничні комплекти кріплення доступні як аксесуар.

Характеристики

Кількість полюсів: 3

Номінальна робоча напруга: Главная цепь 1000 V AC; Контакт цепи управления 440 V DC; Контакт цепи управления 500 V AC

Номінальна частота (f): Главная цепь 50 Гц; Главная цепь 60 Гц; Контакт цепи управления 60 Гц; Контакт цепи управления DC; Контакт цепи управления 50 Гц

Номінальний робочий струм (I e ): 235 A

Номінальний робочий струм, DC-13 (I e ): (24 V) NC 1.25 A; (250 V) NO 0.04 A; (60 V) NO 0.25 A; (250 V) NC 0.12 A; (125 V) NC 0.25 A; (60 V) NC 0.25 A; (125 V) NO 0.25 A; (24 V) NO 1.25 A

Номінальний робочий струм, АС-15 (I e ): (120 V) NC 3 A; (240 V) NC 3 A; (440 V) NC 1 A; (500 V) NO 1 A; (240 V) NO 1.5 A; (400 V) NO 1 A; (500 V) NC 1 A; (440 V) NO 1 A; (400 V) NC 1.9 A; (120 V) NO 1.5 A

Номінальний робочий струм, АС-3 (I e ): 235 A

1 Depth / Length: 200 мм

1 EAN: 4013614301292

1 Gross Weight: 1.75 kg

1 Height: 140 мм

1 Units: 1 штука

1 Width: 215 мм

Connecting Capacity Auxiliary Circuit UL/CSA: Гибкий 1/2x 18-14 AWG; Многожильный 1/2x 18-14 AWG

Contact Rating UL/CSA: (NC:) B600; (NO:) C300

EAC Certificate: 1SAA941002-2701

Maximum Operating Voltage UL/CSA: Главная цепь 600 V AC

Maксимально допустима робоча висота: 2000 m

Tightening Torque UL/CSA: Вспомогательная цепь 12 in·lb

Інструкції та керівництва (частина 2): 2CDC106007M5701

Інструкції та керівництва: GJZ5207002P0002

Втрати потужності: at Rated Operating Conditions per Pole 2.2 W

Діапазон настройки: 165 ... 235 A

Кількість допоміжних АЛЕ контактів: 1

Кількість допоміжних НЗ контактів: 1

Кількість захищених полюсів: 3

Код класифікації об'єкта: F

Компенсація температури навколишнього середовища: Да

Монтажне положення: Position 1 to 4

Номінальна витримується імпульсна напруга (U imp ): Контакт цепи управления 6 кВ; Главная цепь 6 кВ

Номінальна напруга ізоляції (U i ): 690 V

Номінальний струм UL: 235 A

Номер митного тарифу: 85364900

Підходить для: A210; A260; A300; AF300; AF260; AF210

Перетин кабелю, що підключається-головна ланцюг: Bar < 21.0 x 28.4 мм²

Перетин кабелю, що підключається-допоміжна ланцюг: Гибкий с зажимом 1/2x 0.75 ... 2.5 мм²; Жесткий 1/2x 0.75 ... 4 мм²; Гибкий 1/2x 0.75 ... 2.5 мм²

Рекомендований інструмент (викрутка): Главная цепь Pozidriv 2

Ступінь забруднення: степень загрязнения 3

Ступінь захисту: IP20

Схема розмірів: 1SAZ500401F0001

Температура навколишнього середовища: Работа -25 ... +55 °C; Работа с компенсацией -25 ... +55 °C; Хранение -40 ... +70 °C

Умовний тепловий струм на відкритому повітрі (I th ): Auxiliary Circuit NC 10 A; Auxiliary Circuit NO 6 A

Чиста вага виробу: kg; 1.5

Чистий висота вироби: 75 мм

Чистий товщина вироби: 172.5 мм

Чистий ширина вироби: 193 мм
