- Код товару: 1SAZ721201R1005
- Артикул: 1SAZ721201R1005
- Наявність: Pre-Order
1 770.24грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
3
Номінальна робоча напруга::
Контакт цепи управления 600 V AC/DC; Главная цепь 690 V AC
Номінальна частота (f)::
Главная цепь 50 Гц; Главная цепь 60 Гц; Контакт цепи управления 60 Гц; Контакт цепи управления DC; Контакт цепи управления 50 Гц
Номінальний робочий струм (I e )::
0.13 A
Номінальний робочий струм, DC-13 (I e )::
(125 V) NO 0.55 A; (24 V) NC 1.25 A; (250 V) NC 0.27 A; (60 V) NO 0.55 A; (500 V) NC 0.15 A; (250 V) NO 0.27 A; (125 V) NC 0.55 A; (60 V) NC 0.55 A; (500 V) NO 0.15 A; (24 V) NO 1.25 A

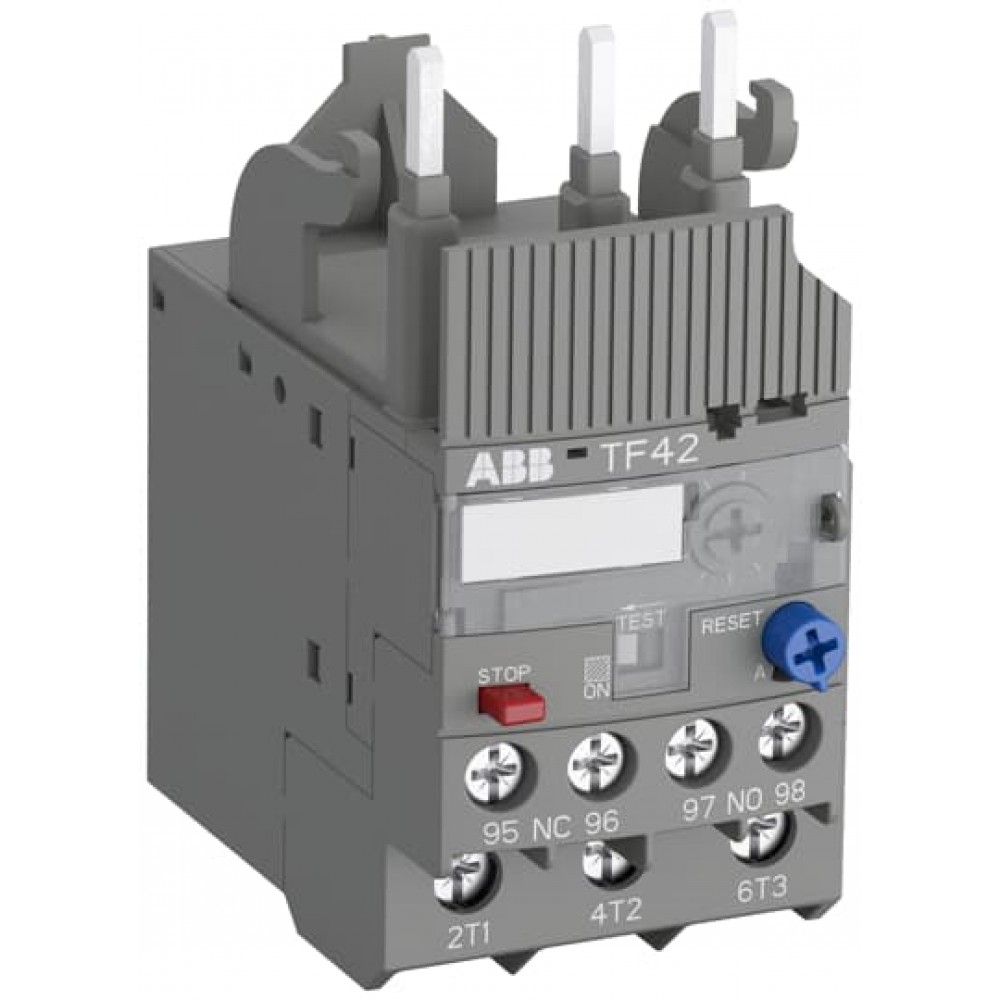

TF42-0.13 Реле теплового перевантаження Теплореле TF42-0.13 з термічним перевантаженням є економічним електромеханічним захисним пристроєм для основного контуру. Він пропонує надійний і швидкий захист двигунів у разі перевантаження або збою фаз. Пристрій має клас відключення 10. Додаткові функції - компенсація температури, контактний сигнал (NC), контактний сигнал (НІ), автоматичне або ручне скидання, скидання, механізм відключення, функція STOP та індикація відключення. Реле перевантаження підключаються безпосередньо до блокових контакторів. Одиничні комплекти кріплення доступні як аксесуар.
Характеристики
Характеристики
Кількість полюсів:
3
Номінальна робоча напруга:
Контакт цепи управления 600 V AC/DC; Главная цепь 690 V AC
Номінальна частота (f):
Главная цепь 50 Гц; Главная цепь 60 Гц; Контакт цепи управления 60 Гц; Контакт цепи управления DC; Контакт цепи управления 50 Гц
Номінальний робочий струм (I e ):
0.13 A
Номінальний робочий струм, DC-13 (I e ):
(125 V) NO 0.55 A; (24 V) NC 1.25 A; (250 V) NC 0.27 A; (60 V) NO 0.55 A; (500 V) NC 0.15 A; (250 V) NO 0.27 A; (125 V) NC 0.55 A; (60 V) NC 0.55 A; (500 V) NO 0.15 A; (24 V) NO 1.25 A
Номінальний робочий струм, АС-15 (I e ):
(500 V) NO 0.5 A; (240 V) NC 3 A; (400 V) NC 0.75 A; (120 V) NO 0.5 A; (240 V) NO 0.5 A; (120 V) NC 3 A; (400 V) NO 0.5 A; (500 V) NC 0.75 A
Номінальний робочий струм, АС-3 (I e ):
0.13 A
1 Depth / Length:
78 мм
1 EAN:
4013614397998
1 Gross Weight:
0.145 kg
1 Height:
92 мм
1 Units:
1 штука
1 Width:
48 мм
2 Depth / Length:
395 мм
2 EAN:
4013614440014
2 Gross Weight:
7.346 kg
2 Height:
210 мм
2 Units:
40 штука
2 Width:
280 мм
Connecting Capacity Auxiliary Circuit UL/CSA:
Многожильный 1/2x 18-12 AWG; Гибкий 1/2x 18-12 AWG
Connecting Capacity Main Circuit UL/CSA:
Гибкий 1/2x 18-10 AWG; Многожильный 1/2x 18-10 AWG
Contact Rating UL/CSA:
(NC:) Q600; (NO:) D300; (NC:) B600; (NO:) Q600
DNV GL Certificate:
1SAA941001-0302
EAC Certificate:
1SAA941002-2701
Maximum Operating Voltage UL/CSA:
Главная цепь 600 V AC
Maксимально допустима робоча висота:
2000 m
Tightening Torque UL/CSA:
Главная цепь 13 ... 22 in·lb; Вспомогательная цепь 9 ... 13 in·lb
Інструкції та керівництва (частина 2):
2CDC106076M6801
Інструкції та керівництва:
2CDC106022M6802
Віброміцність згідно МЕК 60068-2-6:
5g / 3 ... 150 Гц
Втрати потужності:
at Rated Operating Conditions per Pole 1.1 ... 2.0 W
Діапазон настройки:
0.10 ... 0.13 A
Довжина зачистки дроти:
Вспомогательная цепь 9 мм; Главная цепь 12 мм
Кількість допоміжних АЛЕ контактів:
1
Кількість допоміжних НЗ контактів:
1
Кількість захищених полюсів:
3
Код класифікації об'єкта:
F
Компенсація температури навколишнього середовища:
Да
Крутний момент затягування:
Вспомогательная цепь 1 ... 1.5 N·m; Главная цепь 1.5 ... 2.5 N·m
Монтажне положення:
Position 1 to 5
Номінальна витримується імпульсна напруга (U imp ):
Контакт цепи управления 6 кВ; Главная цепь 6 кВ
Номінальна напруга ізоляції (U i ):
690 V
Номінальний струм UL:
0.13 A
Номер митного тарифу:
85364900
Підходить для:
AF38; AF16; AF12; AF30; AF09; AF26
Перетин кабелю, що підключається-головна ланцюг:
Гибкий 1/2x 0.75 ... 4 мм²; Гибкий с изолированным зажимом 1/2x 0.75 ... 4 мм²; Жесткий 1/2x 0.75 ... 4 мм²; Гибкий с зажимом 1/2x 0.75 ... 4 мм²
Перетин кабелю, що підключається-допоміжна ланцюг:
Гибкий 1/2x 1 ... 2.5 мм²; Гибкий с изолированным зажимом 1x 0.75 ... 2.5 мм²; Гибкий с зажимом 1/2x 0.75 ... 2.5 мм²; Гибкий 1/2x 0.75 ... 1 мм²; Гибкий с изолированным зажимом 2x 0.75 ... 1.5 мм²; Жесткий 1/2x 0.75 ... 4 мм²
Рекомендований інструмент (викрутка):
Главная цепь Pozidriv 2
Ступінь забруднення:
степень загрязнения 3
Ступінь захисту:
IP20
Схема розмірів:
1SAZ700405F0001
Температура навколишнього середовища:
Хранение -50 ... +80 °C; Работа с компенсацией -25 ... +60 °C; Работа -25 ... +60 °C
Умовний тепловий струм на відкритому повітрі (I th ):
Auxiliary Circuit NO 4 A; Auxiliary Circuit NC 6 A
Чиста вага виробу:
kg; 0.13
Чистий висота вироби:
88.3 мм
Чистий товщина вироби:
70.5 мм
Чистий ширина вироби:
45 мм
Технічна інформація
- Инструкция по монтажу - Тепловое реле защиты от перегрузки TF42
- ATEX - Руководство по эксплуатации теплового реле TF42 перегрузки для взрывоопасных зон
- 1SBC100214C0201 - Main catalog Motor protection and control Manual motor starters, contactors and overload relays (PDF) - Edition march 2019
- Push-in Spring brochure
- Push-in Spring solution
- EU Declaration of Conformity - TF42, DB42, DRS-F - Thermal Overload Relay
- EU Declaration of Conformity - TF42-B, DB42, DRS-F - Thermal Overload Relay
- Data sheet - Thermal Overload Relay TF42 - InDesign
- Data sheet - Thermal Overload Relay TF42
- Low voltage products in high altitudes
- Rina Certificate - T16, TF42 - Thermal Overload Relays
- 1SBC100200C0202 Contactors and motor protection for railway rolling stock, screw and ring tongue terminals (PDF)
- ABS Certificate - T16, TF42 - Thermal Overload Relays
- AF26, AF30, AF38 3-pole contactors with BEY38-4, VM4 and TF42 thermal overload relay (star-delta)
- 1SBC100195C0203 - Short-form catalog Motor protection and control: Manual motor starters, contactors and overload relays (PDF) - Edition Nov 2016
- 1SBC100191L0203 - Panorama Motor protection and control Manual motor starters, contactors and overload relays (PDF) - Edition July 2015
- ATEX Certificate - TF42 - Thermal Overload Relay
- ePLAN Electric P8 product data - Overload Relays
- Dimension Drawing - TF42 Thermal Overload Relay
- Information - 2D and 3D files for CAD systems
- AF09, AF12, AF16 3-pole contactors with TF42 thermal overload relay
- AF26, AF30, AF38 3-pole contactors with TF42 thermal overload relay
- Tripping characteristic - Thermal overload relay TF42-0.13
- Tripping characteristic - Thermal overload relay TF42-0.17
- Tripping characteristic - Thermal overload relay TF42-0.23
- Tripping characteristic - Thermal overload relay TF42-0.31
- Tripping characteristic - Thermal overload relay TF42-0.41
- Tripping characteristic - Thermal overload relay TF42-0.55
- Tripping characteristic - Thermal overload relay TF42-0.74
- Tripping characteristic - Thermal overload relay TF42-1.0
- Tripping characteristic - Thermal overload relay TF42-1.3
- Tripping characteristic - Thermal overload relay TF42-1.7
- Tripping characteristic - Thermal overload relay TF42-10
- Tripping characteristic - Thermal overload relay TF42-13
- Tripping characteristic - Thermal overload relay TF42-16
- Tripping characteristic - Thermal overload relay TF42-2.3
- Tripping characteristic - Thermal overload relay TF42-20
- Tripping characteristic - Thermal overload relay TF42-24
- Tripping characteristic - Thermal overload relay TF42-29
- Tripping characteristic - Thermal overload relay TF42-3.1
- Tripping characteristic - Thermal overload relay TF42-35
- Tripping characteristic - Thermal overload relay TF42-38
- Tripping characteristic - Thermal overload relay TF42-4.2
- Tripping characteristic - Thermal overload relay TF42-5.7
- Tripping characteristic - Thermal overload relay TF42-7.6
- CB Certificate - TF42- Thermal Overload Relays
