Трансформатор напруги зовнішньої установки двополюсний VOL

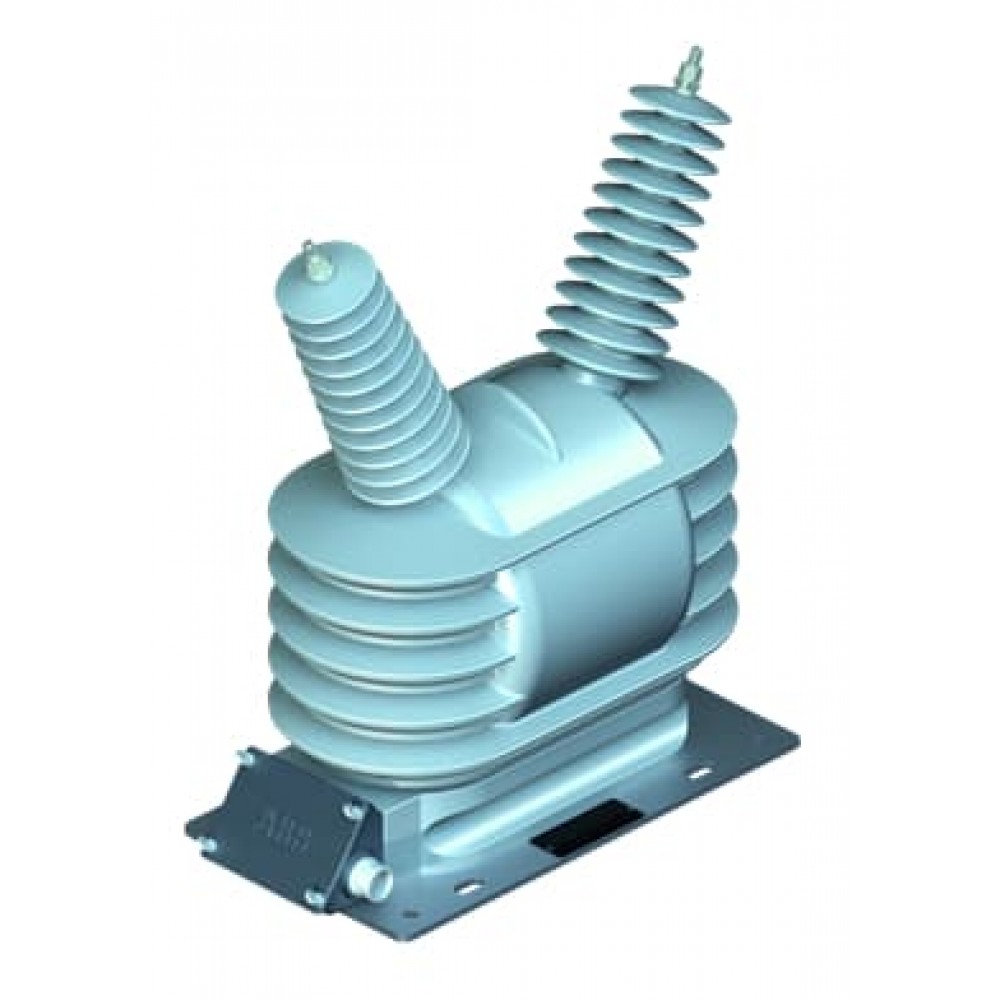

Малюнок 1. ТТрансформатори напруги VOL 24 (ліворуч) та 40.5 (праворуч).

Нові легкі трансформатори напруги (ТН) призначені для установки на опорах.

Двополюсний ізольований трансформатор напруги VOL-xx використовується для вимірювання міжфазних ланцюгів.

VT відлито з гідрофобної циклоаліфатичної епоксидної смоли (HCEP), здатної витримувати зовнішні умови навколишнього середовища. Матеріал HCEP забезпечує чудові властивості захисту від дуги, озону та ультрафіолетового випромінювання, зберігаючи при цьому фізичну міцність. Гідрофобні поверхневі властивості HCEP забезпечують високу надійність роботи у вологому чи вологому середовищі. Входи трансформатора підключаються до відповідних ліній з міжфазною напругою, зазвичай це з'єднання типу «V».

Більшість трансформаторів оснащено однією вторинною обмоткою для вимірювання.

Переваги:

• трансформатор напруги зовнішньої установки VOL призначений для виміру міжфазної напруги;
• зниження ваги з допомогою високої продуктивності;
• стійкий до зовнішніх умов;
• гідрофобний матеріал забезпечує чудові характеристики на відкритому повітрі та зводить до мінімуму ймовірність перекриття.

Призначення

Двополюсний ізольований трансформатор напруги зовнішньої установки ВОЛ-24 призначений для вимірювання міжфазних ланцюгів у мережах напругою до 24 кВ. Клеми первинної обмотки трансформатора підключаються до відповідних ліній міжфазним напругою, як правило, у вигляді з'єднання «V». Більшість трансформаторів оснащено однією вторинною обмоткою для вимірів, але також доступна і подвійна вторинна обмотка. Під час роботи трансформатора один із висновків кожної вторинної обмотки має бути заземлений.

Трансформатори напруги повинні встановлюватися на відкритому повітрі, де навколишнє повітря може бути забруднене пилом, димом, агресивними середовищами, парами або сіллю. Трансформатори напруги розраховані на стандартну температуру навколишнього середовища від -40°C до +40°C та висоту нижче 1000 м над рівнем моря. Середнє значення температури навколишнього середовища, виміряне за 24 години, не повинно перевищувати 35°C.

Трансформатори можуть використовуватися також при більш високих або низьких температурах навколишнього середовища та на більших висотах за узгодженням між виробником та покупцем.

Основні показники

Опис

Первинна та вторинна обмотки намотані з використанням спеціальних методів обмотки та екранування для оптимального розподілу напруги. Кожна котушка ретельно ізольована, щоб забезпечити високу діелектричну проникність між шарами. Готова структура обмотки та сердечник встановлюються на опорну раму. Для ізоляції та захисту складання залито гідрофобною циклоаліфатичною епоксидною смолою (HCEP), яка забезпечує чудові характеристики захисту від дуги, озону та ультрафіолетового випромінювання при збереженні фізичної міцності. Гідрофобні поверхневі властивості HCEP забезпечують високу надійність роботи у вологому чи вологому середовищі.

Двополюсний трансформатор напруги з однією вторинною обмоткою

Двополюсний трансформатор напруги з однією вторинною обмоткою, що перемикається

Двополюсний трансформатор напруги з двома вторинними обмотками

Малюнок 2. Схеми підключення VOL.

Асортимент

• трансформатори напруги зовнішньої установки ВІЛ-24 розраховані на ізоляційну напругу до 24 кВ;
• трансформатори напруги зовнішньої установки ВІЛ-40,5 розраховані на ізоляційну напругу до 40,5 кВ.

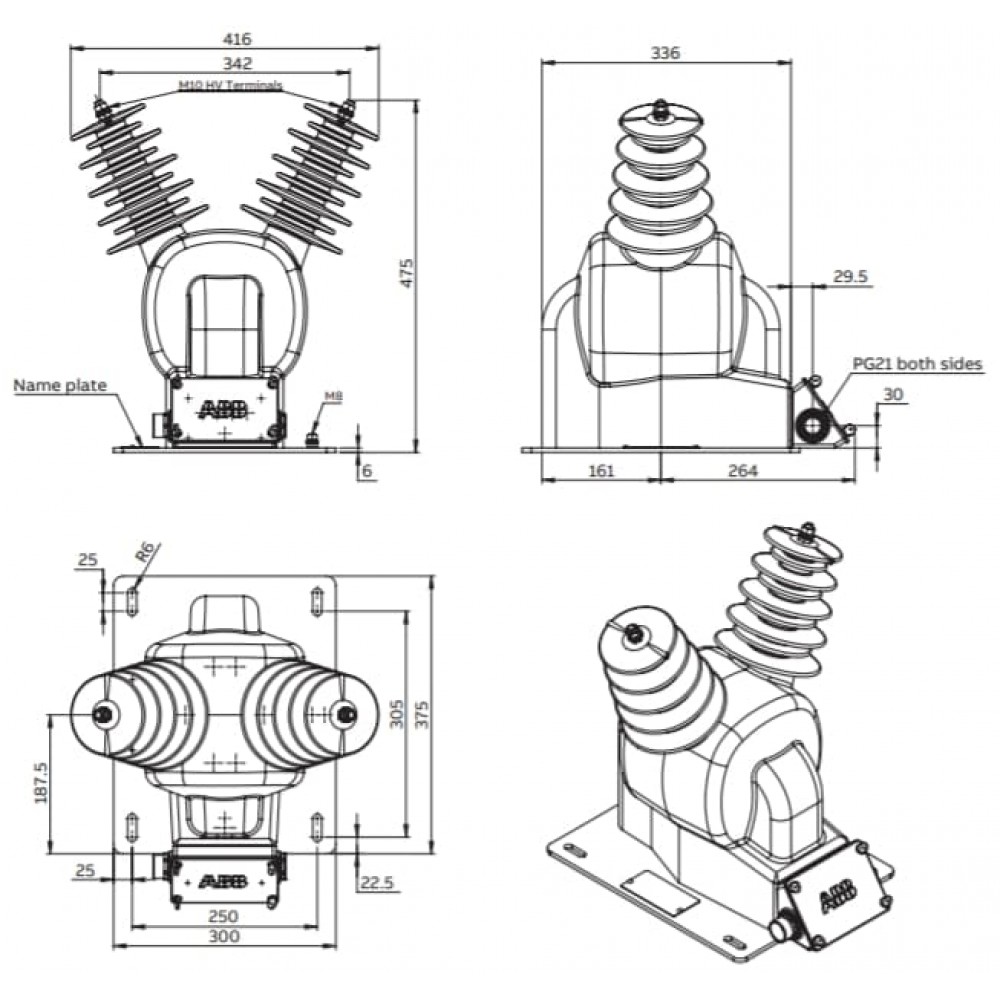

Малюнок 3. Габаритні розміри VOL 24.

Термінали

Первинні висновки є мідними шпильками M10 з гальванічним покриттям, що забезпечує позитивне електричне з'єднання і корозійну стійкість. Вторинні клеми затискного типу підходять для дротів від 2,5 мм2 до 6 мм2. Трансформатор оснащений клемою заземлення M8, що розташована на опорній плиті, яка гальванічно пов'язана з додатковою клемою заземлення M6 у клемній коробці.

Розподільна коробка

Металева розподільна коробка має кабельні втулки PG21 кожному кінці. Коробка кріпиться до корпусу трансформатора гвинтами і легко знімається, що спрощує встановлення та заміну. Розподільна коробка оснащена стопором та кабельним введенням. Розподільна коробка має ступінь захисту IP 54 відповідно до стандарту EN 60529: 1993/IEC 60529: 1989 + A1: 1999.

Опорна плита та монтаж

Опорна плита прикріплена до нижньої частини вимірювального трансформатора і виготовлена ​​із міцного корозійно-стійкого алюмінію. VOL-24 може бути встановлений у вертикальному чи горизонтальному положенні.

Звіти про випробування

Звіти про випробування для кожного трансформатора зберігаються в електронному вигляді і можуть бути надіслані електронною поштою в різних форматах під час відвантаження.

Стандарти

VOL-24 відповідає стандарту IEC 61869-3.

Інші номінальні виходи, класи точності, номінальні частоти, номінальні коефіцієнти напруги, а також номінальні первинні та вторинні напруги також можуть бути надані за запитом.
