Трансформатор струму для зовнішньої установки TPO

TPO 6x.xx

TPO 7x.xx

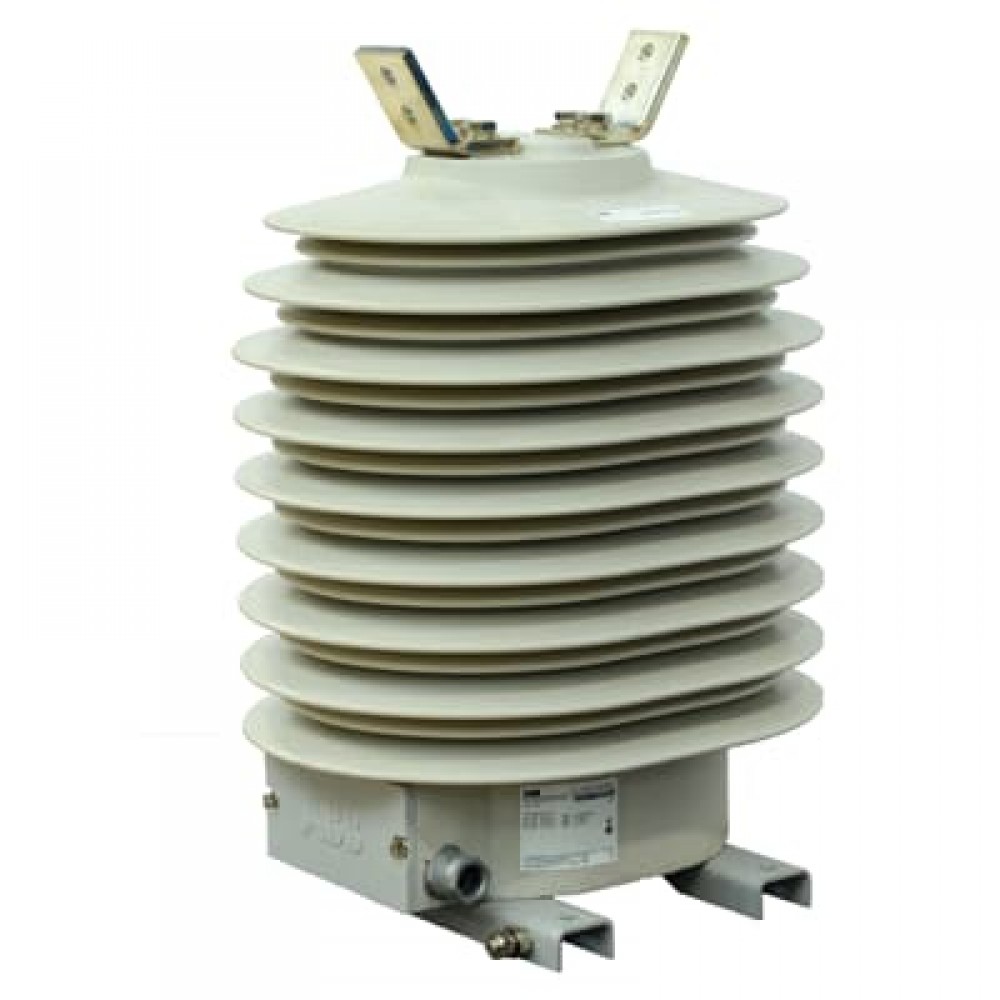

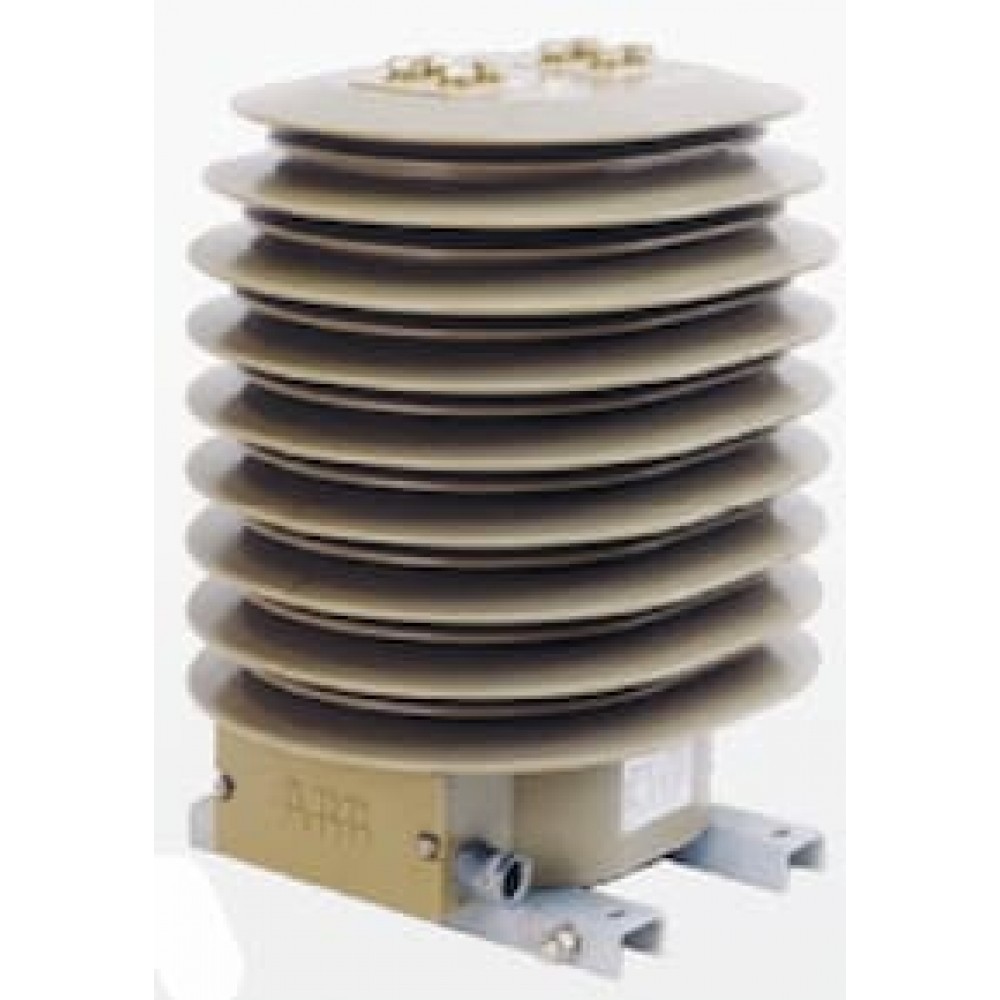

Малюнок 1. Зовнішній вигляд TPO.

TPO – це трансформатори з литою ізоляцією із гідрофобної циклоаліфатичної епоксидної смоли (HCEP), здатної витримати умови довкілля при зовнішній установці. Матеріал HCEP має чудові характеристики щодо захисту від дуги, озону та ультрафіолетового випромінювання, при цьому має механічну міцність. Водовідштовхувальні властивості поверхні HCEP забезпечують високий рівень надійності при роботі в місцях з підвищеною вологістю.

основні переваги

• трансформатор струму для зовнішньої установки призначений для вимірювання великих струмів та захисту;
• до чотирьох сердечників;
• стійкий до умов довкілля;
• застосування гідрофобного матеріалу забезпечує відмінні якості при зовнішній установці та мінімізує ймовірність виникнення перекриття.

Призначення

Трансформатор струму TPO 70.11; TPO 70.12; TPO 71.11; TPO 72.11; TPO 73.11; TPO 74.11; TPO 75.11; TPO 76.11 (далі - трансформатори) призначені для перетворення струму в електричних мережах до 35 кВ, використовуються для цілей вимірювань та в ланцюгах захисту. Трансформатори призначені для роботи на відкритому повітрі за умов помірно-холодного клімату.

Основні показники

Опис

Для ізоляції та захисту трансформатори відлито з гідрофобної циклоаліфатичної епоксидної смоли (HCEP), здатної витримувати зовнішні умови навколишнього середовища. Матеріал HCEP забезпечує чудові властивості захисту від дуги, озону та ультрафіолетового випромінювання, зберігаючи при цьому фізичну міцність.

Гідрофобні поверхневі властивості HCEP забезпечують високу надійність роботи у вологому чи вологому середовищі.

Трансформатори TPO виконані у вигляді одно або багатооборотних трансформаторів з одним коефіцієнтом трансформації і, при необхідності, з можливістю повторного включення на первинній або вторинній стороні. Кількість вторинних обмоток коливається від 1 до 4 (але зазвичай 2) залежно від параметрів (таких як клас точності, струм короткого замикання, коефіцієнт перевантаження струмом, навантаження).

конструкція з однією вторинною обмоткою

конструкція з двома вторинними обмотками

конструкція з трьома вторинними обмотками

конструкція з однією вторинною обмоткою, що перемикається на вторинній стороні

конструкція з двома вторинними обмотками, що перемикається на вторинній стороні

конструкція з двома вторинними обмотками, що перемикається на первинній стороні

Малюнок 2. Виведення трансформатора струму TPO.

Вторинні обмотки використовуються для вимірювання або захисту або спеціального використання (випробувальна обмотка, клас «PX»).

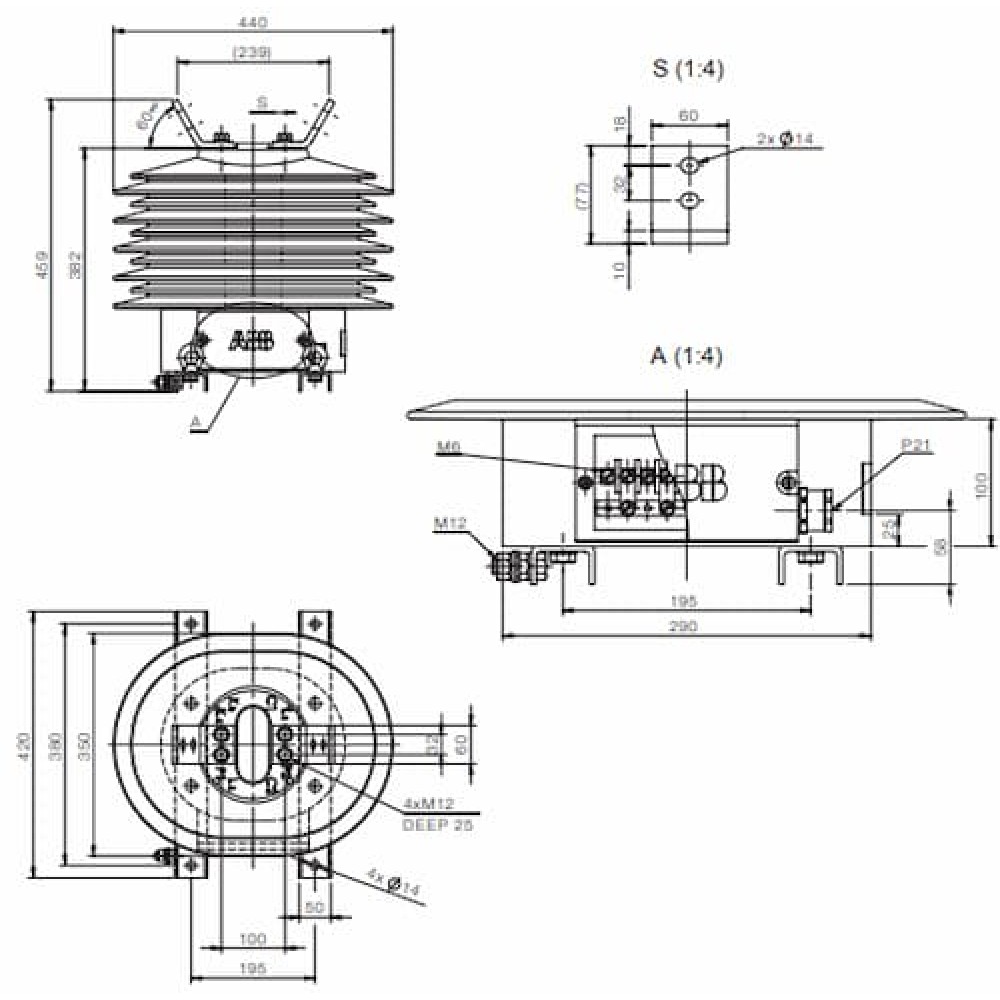

Малюнок 3. Габаритні розміри TPO 60.11.

Одна клема кожної використовуваної вторинної обмотки і одна клема короткозамкнутої обмотки, що не використовується, повинні бути заземлені під час роботи трансформатора. Корпус трансформатора фіксується чотирма гвинтами. Для зручності використання та складання трансформатор забезпечений вушками для підвіски. Вторинна обмотка виведена в клітник вторинної обмотки, закритий герметичною кришкою.

Трансформатори спроектовані та виготовлені відповідно до вимог та рекомендацій стандарту IEC 61869-2.

Термінали

Первинні висновки виготовлені із олов'яної міді. Вторинні клеми затискного типу підходять для проведення перетином до 6 мм ² .

Розподільна коробка

Розподільна коробка оснащена кабельним введенням PG21. Ящик відлито разом із трансформатором. Кришка розподільної коробки загвинчується до розподільної коробки з додатковою захисною пломбою.

Монтаж

TPO кріпиться на корозійностійких алюмінієвих напрямних і може бути встановлений у вертикальному положенні.

Для підтримки кабельних з'єднань слід використовувати пристрої для зняття напруги.

Звіти про випробування

Звіти про випробування зберігаються в електронному вигляді і можуть бути надіслані електронною поштою в різних форматах під час відвантаження.
