Трансформатор струму KOKM для внутрішньої установки

Трансформатор струму KOKM не має первинної обмотки. Призначені для вимірювання фазного струму. Шинопроводи або кабелі використовують як первинні провідники. Можуть бути використані для вимірювання фазного струму при напрузі більше 0,72 кВ або 1,0 кВ, якщо ізоляція первинного відповідного кабелю відповідає вимогам для робочої напруги. Вторинна обмотка та сталевий кільцеподібний сердечник залиті смолою, що має відмінні електричні та механічні властивості.

Призначення

Трансформатори нульового струму КОКМ призначені для вектора вимірювання суми трифазних струмів силових трифазних кабелях систем електропостачання загального призначення.

Трансформатори використовуються у вимірювальних системах, системах релейної автоматики та управління.

Вимірювальні трансформатори струму можна застосовувати:

• перетворення великих струмів у первинному ланцюгу рівня, придатного устаткування вторинної ланцюга (реле і лічильники);
• для ізоляції первинного та вторинного ланцюга один від одного для захисту вторинного обладнання від шкідливого впливу великого струму, що виникає під час роботи (коротких замикань).

Використання трансформатора струму для інших цілей, крім описаних вище, заборонено без узгодження з виробником.

Головні показники

Опис

Вимірювальний трансформатор – це електричне обладнання, тому електромонтаж вимірювального трансформатора може виконуватись лише кваліфікованим персоналом. Рівень досвіду, вік та критерії прийнятності для осіб, які працюють з електричними установками, на них або поруч із ними, регулюються національним законодавством. Якщо такого законодавства про прийнятність немає, то відповідні вимоги можна знайти у стандарті EN 50110-1.

Ці вимірювальні трансформатори випускаються у кількох модифікаціях:

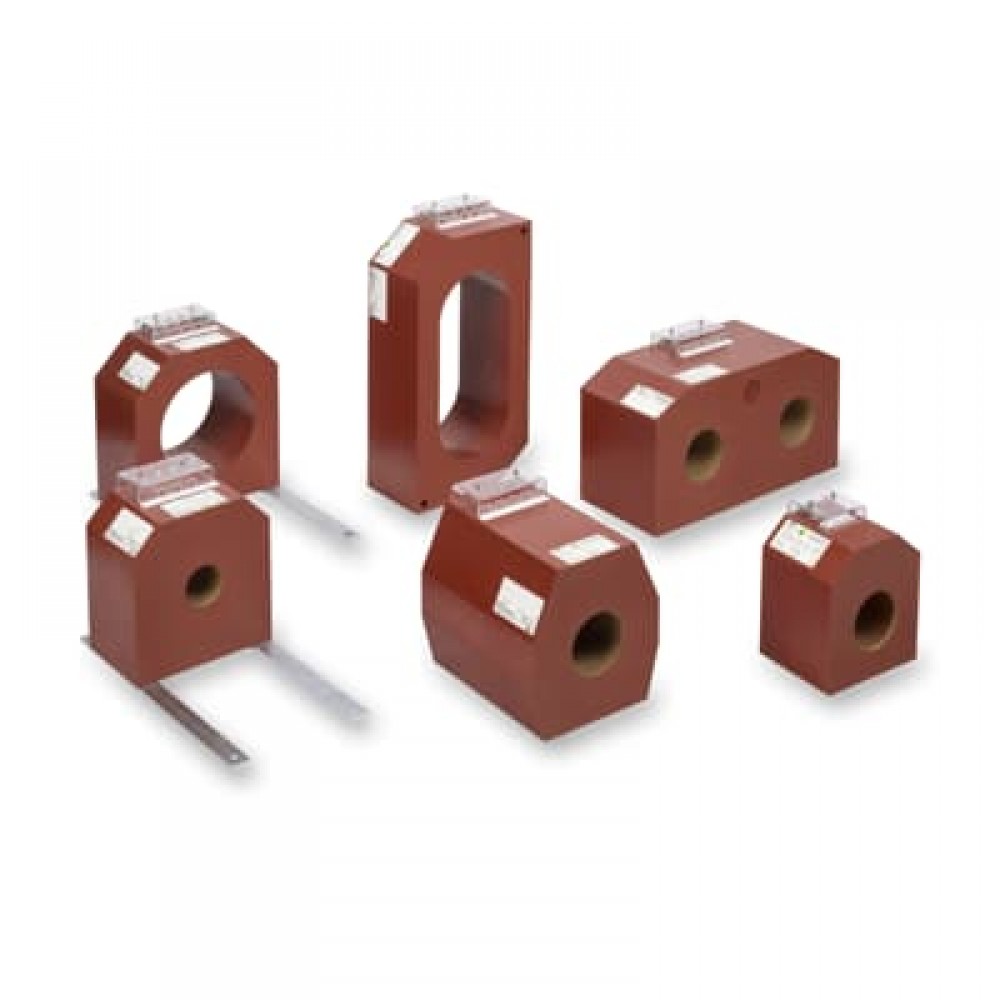

Малюнок 1. Зовнішній вигляд KOKM 06.

• клас напруги:
  • КОКМ 06
  • КОКМ 1
• сфера використання:
  • KOKM для панелей GIS
  • КОКМ 072 для RMU

КОКМ 06

Трансформатори KOKM, завдяки своїм широким варіантам внутрішніх розмірів, підходять для більшості розподільних пристроїв, особливо для вимірювання залишкового струму при застосуванні з кількома кабелями.

Переваги:

• доступні діаметри: від 150 х 500 мм до 450 х 650 мм;
• монтаж за точку фіксації у корпусі трансформатора струму;
• висота трансформатора: 80 мм;
• до 4 вторинних клем.

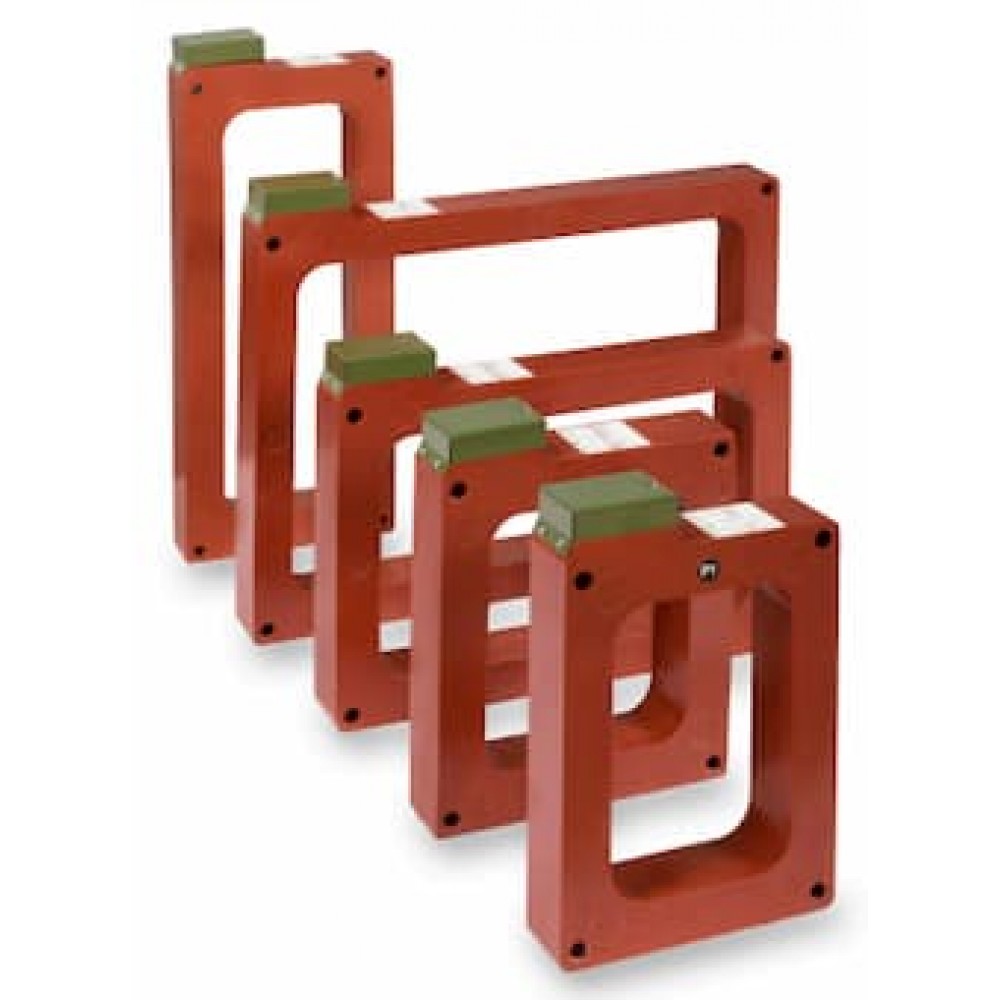

Малюнок 2. Зовнішній вигляд KOKM 1.

КОКМ 1

Ці трансформатори аналогічно підходять для вимірювання залишкового струму більшості розподільних пристроїв. Найчастіше їх застосовують для виміру залишкового струму в кабелях.

Переваги:

• доступні діаметри: 33 – 500 мм;
• доступне вторинне перепідключення;
• доступний варіант з вторинною клемою, що пломбується;
• монтаж на опорній плиті (крім типів T та W);
• висота трансформатора: від 60 до 300 мм;
• до 6 вторинних клем.

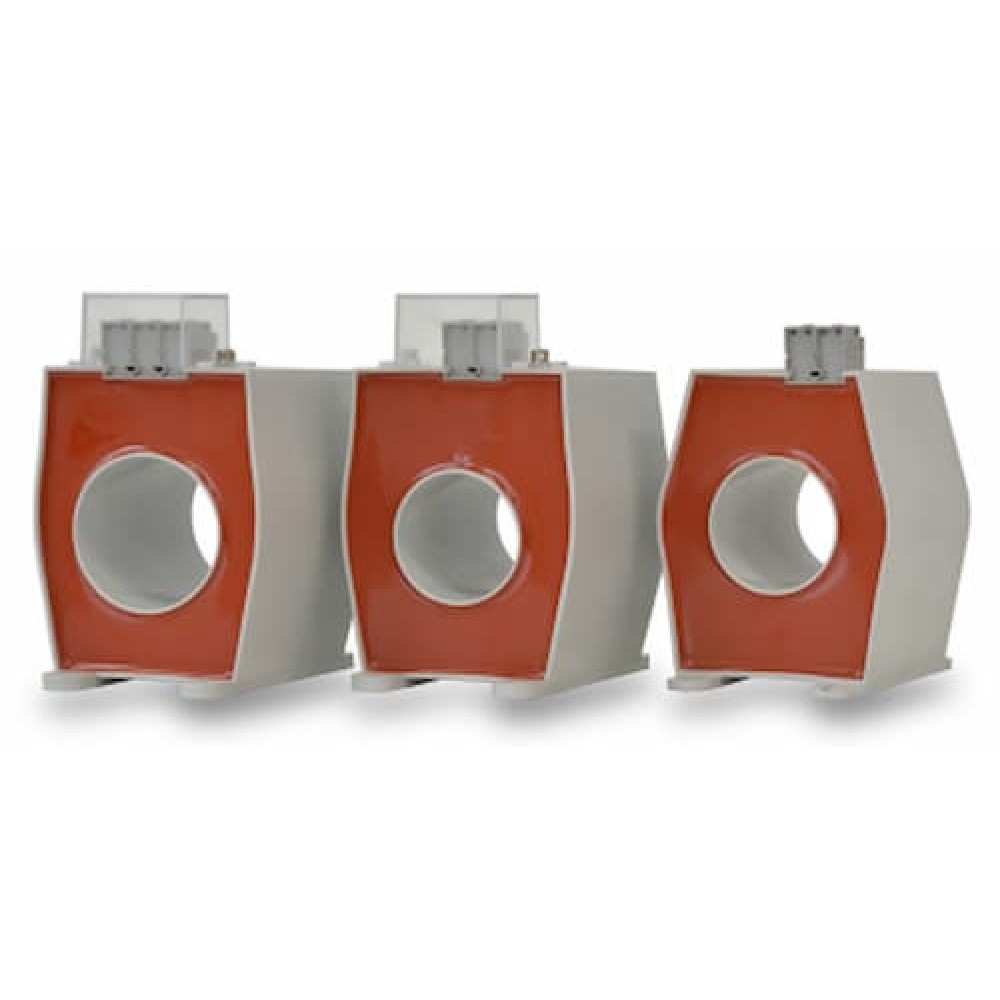

Малюнок 3. Зовнішній вигляд KOKM для GIS.

КОКM для панелей GIS

Трансформатори струму із кільцевим сердечником KOKM підходять для вимірювання фазного струму. Внутрішній діаметр призначений для встановлення на введенні середньої напруги.

Переваги:

• доступні внутрішні діаметри: 50 - 155 мм для кільцевих типів, 70/212, 154/309 та 130/280 для овальних віконних типів;
• доступне вторинне перепідключення;
• доступний варіант з вторинною обмоткою, що пломбується, або кабельним затиском;
• монтаж у точках кріплення у корпусі трансформатора струму або в опорній плиті (залежно від типу);
• Висота трансформатора від 60 до 300 мм;
• до 10 вторинних клем.

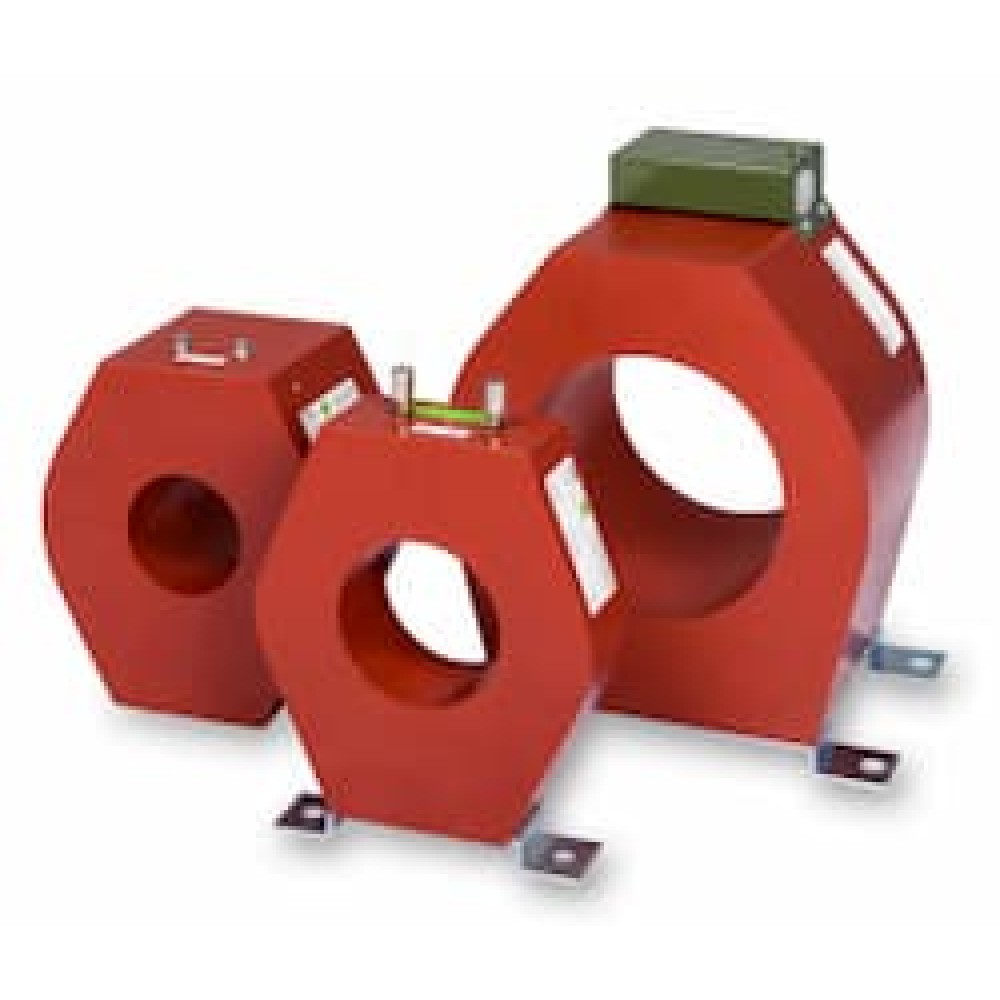

Малюнок 4. Зовнішній вигляд КОКМ для RMU.

КОКМ для RMU

Трансформатор струму у пластиковому корпусі підходить для вимірювання фазного струму. Версія зі спеціально розробленим вторинним струмом 0,075 А призначена для використання разом із реле захисту з автономним живленням ABB REJ 603 та Woodward WIC1x та WIB1x.

Переваги:

• доступні діаметри: 42, 50, 60 мм;
• монтаж по точках кріплення у пластиковому корпусі;
• доступний варіант з вторинною клемою, що пломбується;
• до 6 вторинних клем.

Звіт про поточні випробування

Звіт про поточні випробування вимірювального трансформатора струму включає:

• перевірку маркування клем;
• випробування на міжвиткову перенапругу;
• визначення помилок.

За запитом клієнта безкоштовно може бути надана наступна інформація:

• теоретичні значення похибки струму/напруги та зсуву фаз;
• теоретичні криві збудження (намагнічування).

Додаткові звіти за додаткову плату за запитом:

• протокол випробувань на точність;
• криві збудження (намагнічування);
• додаткові шильдики (якщо потрібно більше 2);
• перевірочні випробування на вимірювальні жили (класи 0,2; 0,2 S; 0,5; 0,5 S).

Інструкції з обслуговування

Надмірні відкладення пилу або будь-які інші забруднення повинні бути видалені з трансформатора за допомогою м'якої щітки, щоб не пошкодити ізоляцію або кабелі, вийняті з трансформатора.

Одна вторинна обмотка

Вторинна обмотка з відпаюванням

Дві вторинні обмотки

Малюнок 5. Виведення трансформатора струму KOKM.

Транспортування та зберігання

Допустима температура при транспортуванні та зберіганні від -40 до 70 °C. Під час транспортування та зберігання трансформатори повинні бути захищені від прямої дії сонячного випромінювання. Трансформатори постачаються у дерев'яних ящиках або закріплені на транспортних піддонах.

Утилізація

Матеріали, що використовуються у вимірювальних трансформаторах, вважаються матеріалами, що не впливають на навколишнє середовище, та матеріали не токсичні. Вимірювальні трансформатори необхідно утилізувати відповідно до національного законодавства, що стосується утилізації побутових відходів.
