Трансформатор струму KOLMA для внутрішньої установки

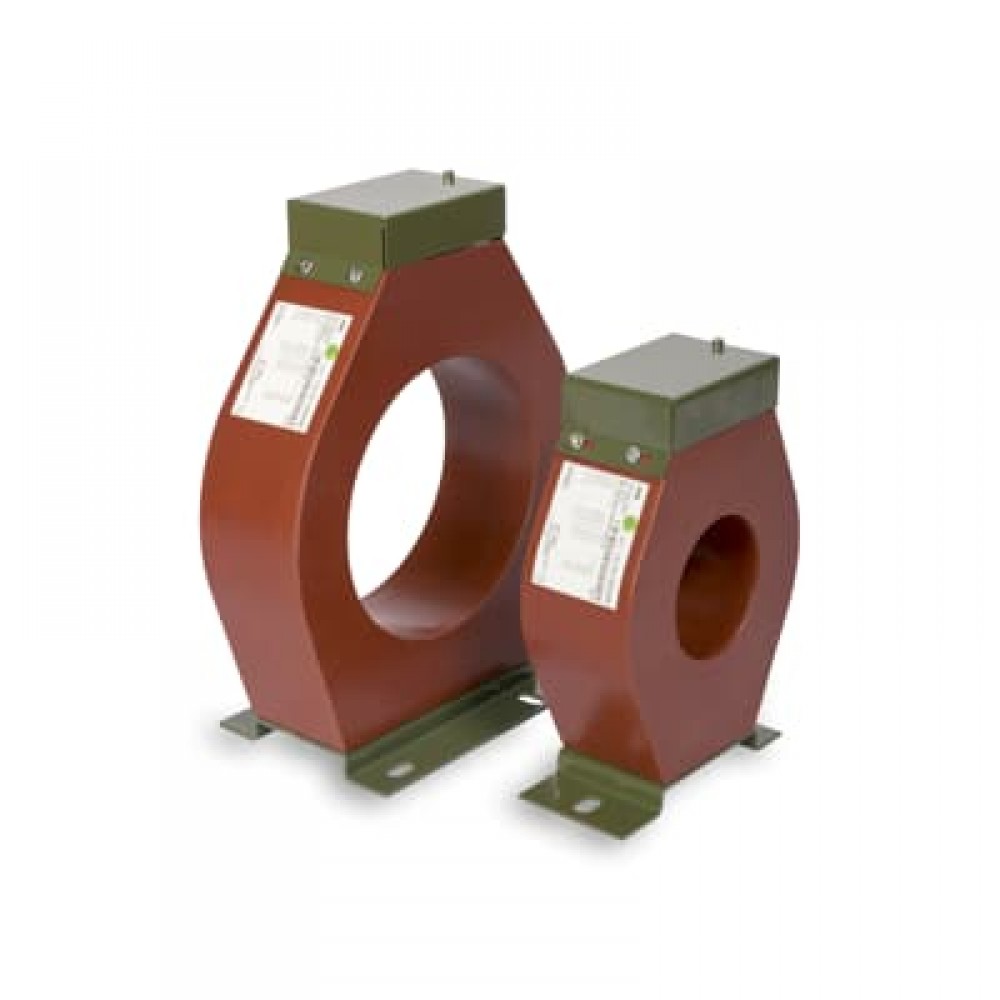

Малюнок 1. Трансформатор струму KOLMA.

Трансформатори KOLMA підходять для вимірювання суми трифазного струму трифазному кабелі. Трансформатори зазвичай використовуються разом із реле захисту від замикань на землю.

Переваги:

• доступні діаметри: 58, 90, 100, 180 мм;
• є тестова обмотка '
• доступне вторинне відведення з декількома коефіцієнтами;
• монтаж на опорній плиті '
• висота трансформатора до 80 мм.
• до 5 вторинних клем.

Призначення

Трансформатори KOLMA використовуються для вимірювання суми трифазного струму в 3-фазному кабелі. Працюючи в нормальних умовах ця сума становить нуль. У разі короткого замикання на землю сума струму дорівнює струму короткого замикання на землю та відповідає електричному струму у вторинній обмотці.

Ці трансформатори застосовуються разом із статичними реле захисту від короткого замикання землі. Як правило, кабельні трансформатори струму можуть застосовуватися для вимірювання залишкового струму, наприклад, для запобігання або виявлення короткого замикання на землю. Шинопроводи або кабелі служать як первинні провідники.

Основні параметри

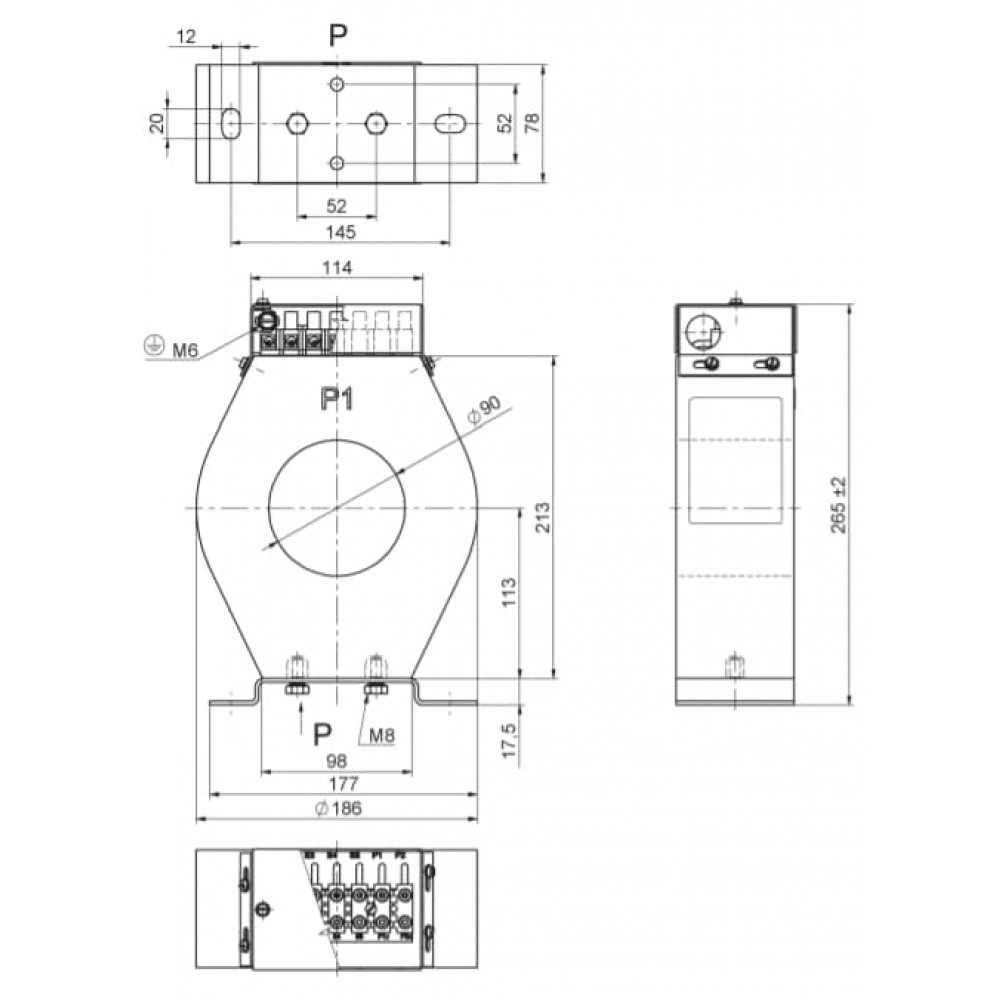

Малюнок 2. Габаритне креслення KOLMA.

Опис

Трансформатори типу KOLMA призначені для вимірювання суми трифазних струмів у трифазному кабелі.

Первинна обмотка внутрішнього типу для кабельного трансформатора струму є кабелем або шинопроводом, ізольованим для напруги.

Вторинна обмотка та сталевий кільцеподібний сердечник залиті смолою, що має відмінні електричні та механічні властивості.

Встановлення

У трансформатора KOLMA тороїдальний сердечник може бути відкритий, а трансформатори можуть бути встановлені у разі підключених кабелів. Дві половини тороїдального сердечника стягнуті один з одним за допомогою 4 болтів, які також встановлюють половинки у правильному положенні. Вторинна обмотка покриває дві половинки серцевини. Дві частини обмотки з'єднуються між собою у вигляді двох сполучних елементів.

Кабельні трансформатори струму фіксуються в рамі трансформатора за допомогою кріплення бази або гайок. Під час установки трансформатора слід усунути дію струму в металевому обплетенні та у захисному кабелі. Якщо металеве обплетення або захисний кабель проходять через трансформатор, провід заземлення має бути протягнутий через трансформатор для заземлення.

Провід заземлення між клемною кабельною коробкою та трансформатором не може бути з'єднаний із системою кабелів, а металева клемна кабельна коробка повинна бути ізольована від підтримуючої системи.

Неподключенная вторинна обмотка, що знаходяться на багатодіапазонному трансформаторі, і досліджувана обмотка не можуть бути коротко замкнуті.

Вибір трансформатора залишкового струму

Трансформатор для реле захисту від короткого замикання вибирається відповідно до розмірів вікна та конструкції трансформатора.

Число витків, що використовується для вторинної обмотки, вибирається відповідно до установки реле, величини струму короткого замикання на землю або з необхідним коефіцієнтом передачі струму.

Додатково, правильну роботу реле захисту від короткого замикання на землю легко перевірити за допомогою обмотки (термінали P1x - P2x) трансформатора. Дослідження обмотки відбувається за 6 A макс. безперервного струму.

Гарантія

Завод надає гарантію на 24 місяці з початку використання, але не довше, ніж на 36 місяців з моменту покупки. Гарантія охоплює лише дефекти виробництва та не охоплює дефектів, що з'явилися в результаті: – неправильного перевезення, – неправильного зберігання, – не дотримання інструкції перед встановленням та протягом роботи трансформаторів, – неправильного підбору трансформатора для електроенергетичної системи.
