Трансформатор струму KOLT для внутрішньої установки

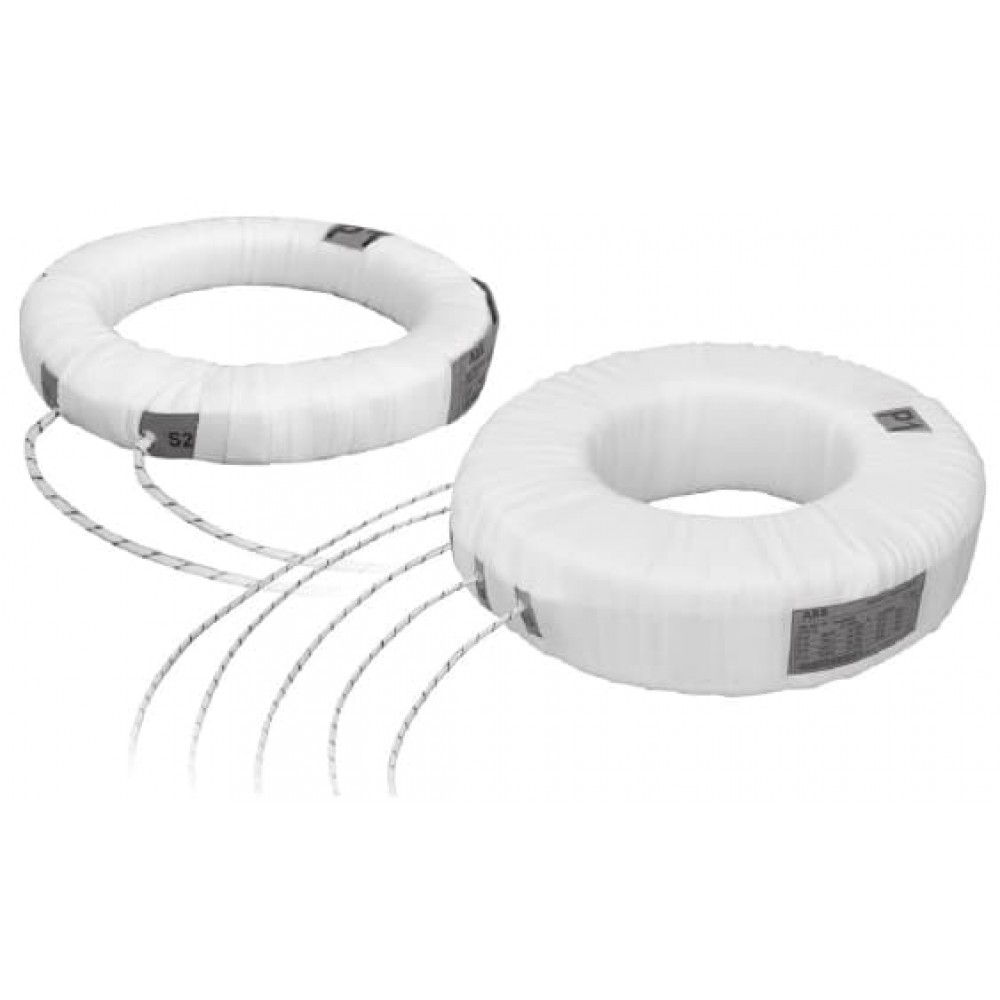

Малюнок 1. Зовнішній вигляд ТС KOLT.

Трансформатори KOLT спеціально розроблені для встановлення всередині опорного силового трансформатора. Вони були досліджені в масляній рідині та почуттях для вимірювання фазних струмів. Трансформатори KOLT проходять випробування в умовах занурення в олію відповідно до стандартів ASTM D 3455-02 та CSN EN 60422: 2007. Трансформатори проектуються та виготовляються відповідно до вимог: МЕК, SEV, VDE, ANSI, BS, CAN, CSA, Д

Переваги:

• доступні діаметри: 30 - 1200 мм, більше за запитом;
• доступне перепідключення на вторинний бік;
• середні перехідні класи;
• висота трансформатора до 250 мм (більше на запит);
• доступна версія без або з алюмінієвою рамою;
• вторинні розетки, кількість вторинних розеток залежить від кількості витків та підключень.

Призначення

Трансформатори для оцінки живлення у вимірювальних ланцюгах та захисту з частотою 50 Гц. Трансформатори типу KOLT не мають корпусу з епоксидної смоли, а як стандарт використовується поліефірна стрічка.

Трансформатори струму можна встановити всередині силових трансформаторів. Вони будуть працювати в маслі, а також в умовах помірного та тропічного клімату. Дані трансформатори струму призначені для живлення ланцюгів виміру та захисту енергосистем, що працюють на номінальній частоті 50 Гц.

Головні показники

Ізоляція із поліефірної фольги для стандартного застосування

Поліестерна шовкова ізоляція для високої термічної витривалості

Ізоляція з кріпленого паперу для мінеральної та синтетичної олії

Ізоляція з кріпленого паперу для мінеральної та синтетичної олії та високої термостійкості

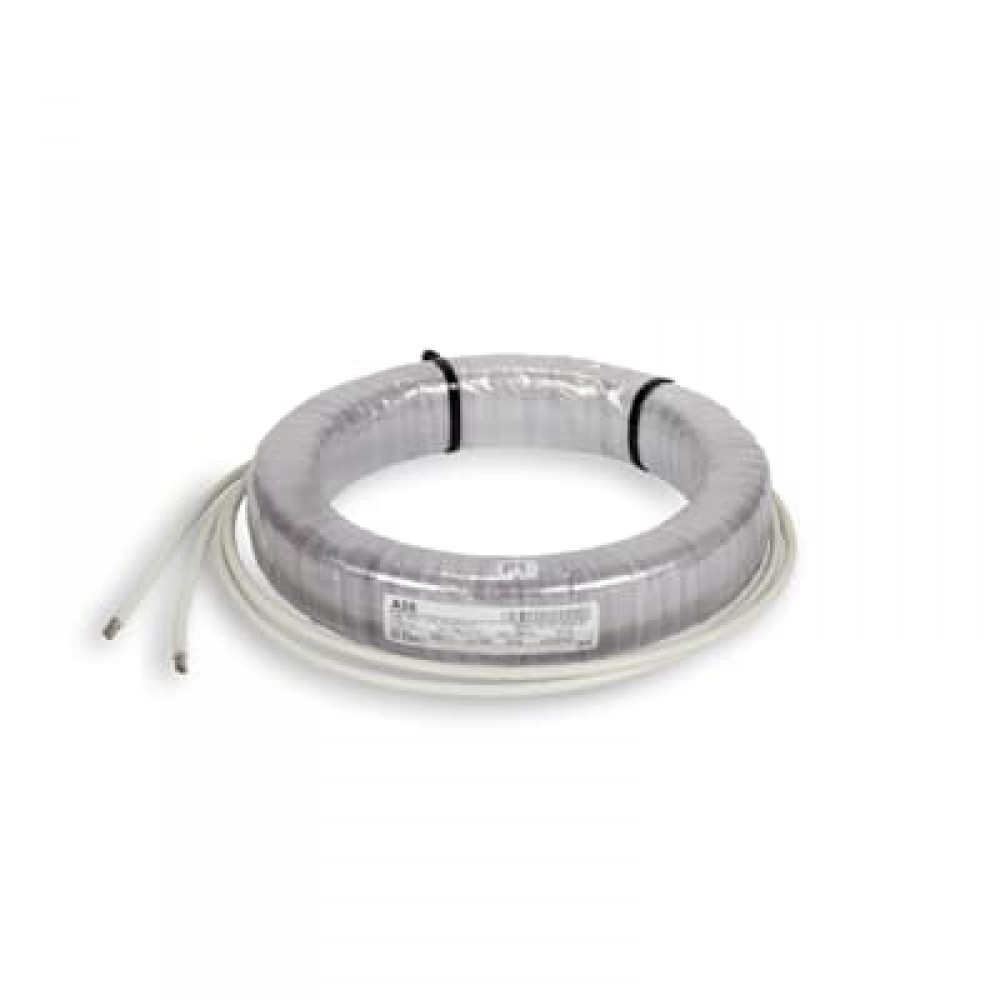

Малюнок 2. Типи ізоляційного матеріалу трансформатора струму KOLT.

Опис

Трансформатори KOLT не мають міцного корпусу та мають обмотку. В умовах експлуатації покриття, яке є основною ізоляцією трансформатора струму, також використається зовнішня обмотка. Вторинна намотана по колу тороїдального серця.

Трансформатори KOLT були протестовані в даний час у масляному середовищі та повністю відновлюються з рослинними типами масел. KOLT може бути встановлений усередині силового трансформатора та працювати у помірних та тропічних умовах. Ізоляція вторинної обмотки може бути виготовлена ​​із різних матеріалів.

Доступні версії

• одна фаза;
• з однією обмоткою;
• з одним або декількома відгалуженнями;
• ізоляція з поліефірної плівки (стандарт) та інші;
• без корпусу;
• без первинної обмотки.

Маркування

Кожен трансформатор струму забезпечений паспортною табличкою відповідно до стандарту IEC 61869-2. Значення номінальної напруги та номінальної випробувальної напруги промислової частоти ізоляції (зазначені на заводській табличці) відносяться до ізоляції вторинних обмоток.

Первинні та вторинні клеми марковані безпосередньо на трансформаторі струму.

Транспортування

При транспортуванні трансформатори струму мають бути захищені від вологи та сильних ударів. Трансформатори струму масою понад 50 кг, що особливо чутливі до ударів, транспортують на дерев'яних піддонах.

Встановлення

При встановленні трансформаторів струму необхідно дотримуватися наступних вказівок:

• вторинна обмотка з маркуванням 1S1-1S2 повинна розміщуватися зверху;
• зберігайте однакову полярність для всіх частин трансформатора струму (маркування P1 – P2 – P1 – P2);
• уникайте ударів.

Одна вторинна обмотка

Вторинна обмотка з відпаюванням

Дві вторинні обмотки

Малюнок 3. Виведення трансформатора струму KOLT.

Гарантія

Гарантійний термін становить два роки з початку експлуатації трансформатора. Проте максимальний гарантійний термін становить три роки з моменту покупки. Гарантія поширюється лише на виробничі дефекти та не поширюється на дефекти, спричинені:

• неправильне транспортування;
• неправильне зберігання;
• недотримання правил встановлення та експлуатації;
• неправильний вибір трансформатора для системи електропостачання.
