Однополюсний трансформатор напруги для зовнішньої установки TJO

TJO 6

TJO 7

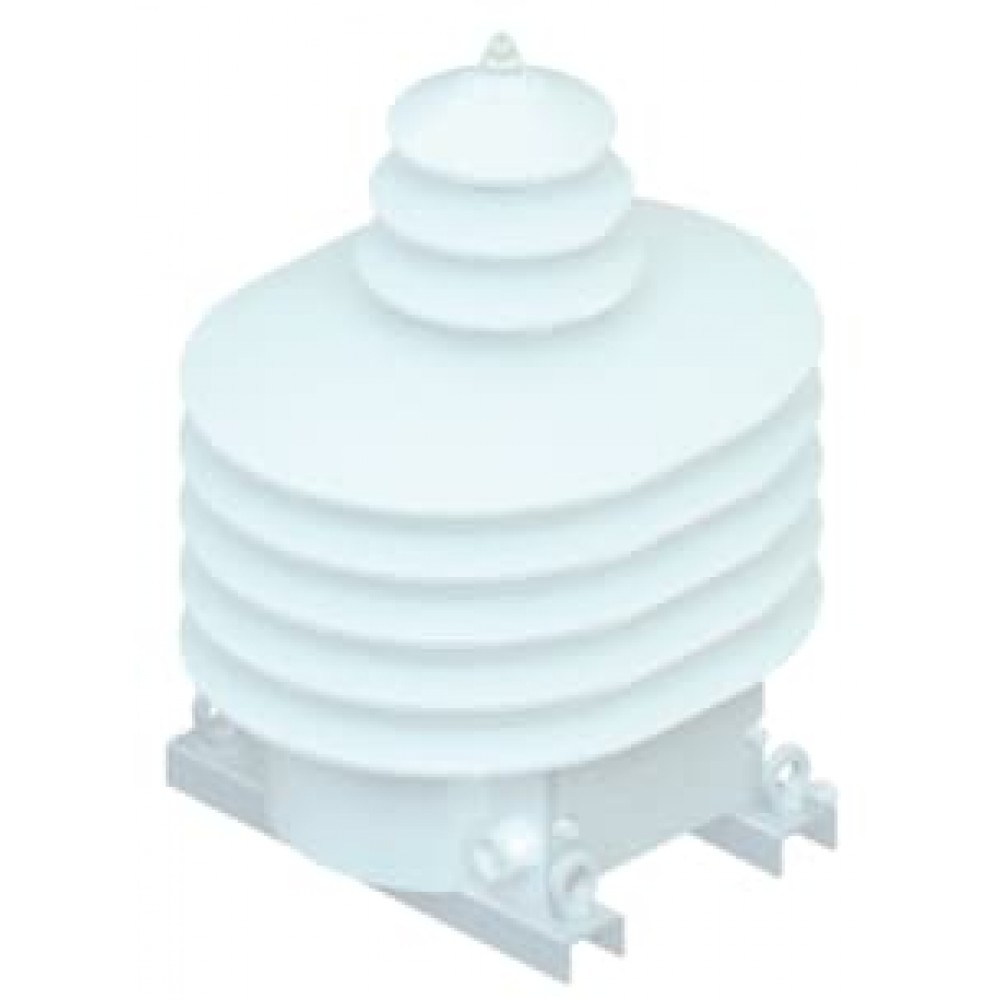

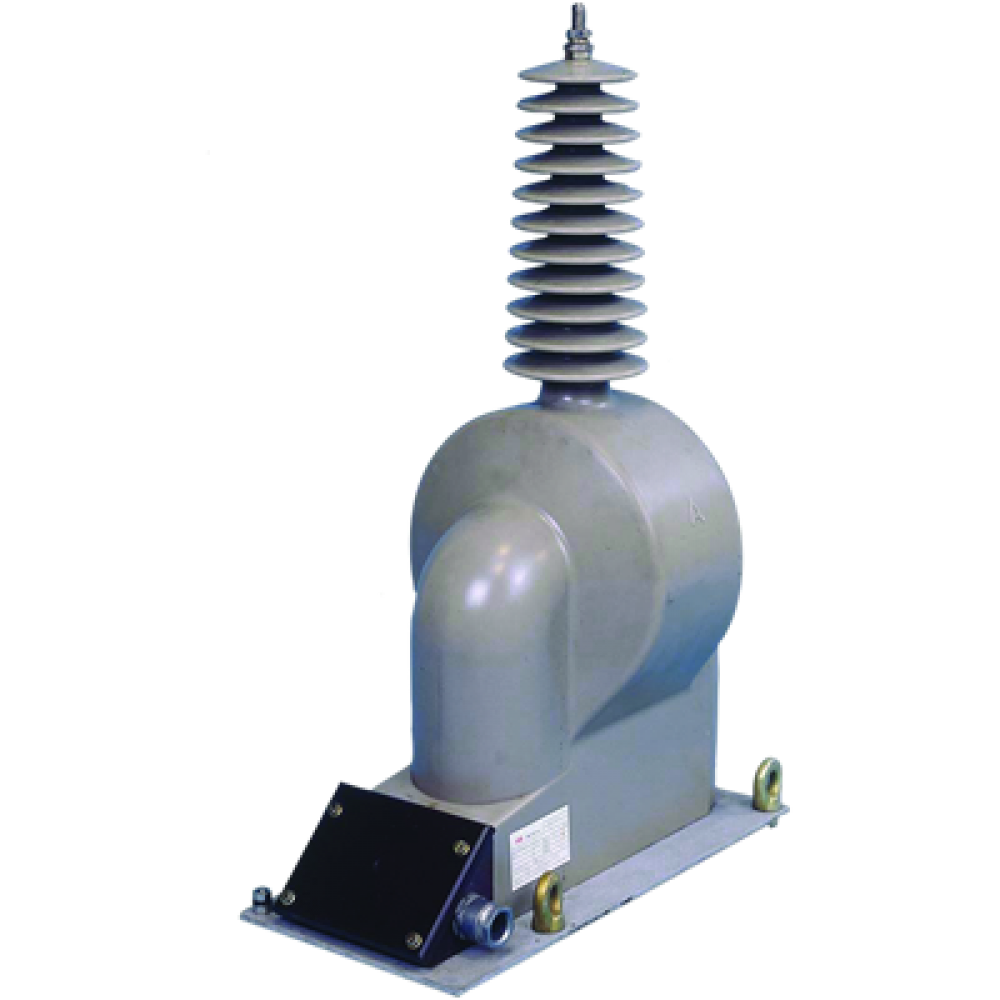

Малюнок 1. Зовнішній вигляд TJO.

Лінійка трансформаторів TJO – це трансформатори з литою ізоляцією із гідрофобної циклоаліфатичної епоксидної смоли (HCEP), які здатні витримати умови довкілля при зовнішній установці. Матеріал HCEP має чудові характеристики щодо захисту від дуги, озону та ультрафіолетового випромінювання, при цьому має механічну міцність. Водовідштовхувальні властивості поверхні HCEP забезпечують високий рівень надійності при роботі в місцях з підвищеною вологістю.

Основні переваги:

• трансформатори TJO для зовнішньої установки призначені для вимірювання фазної напруги;
• високе навантаження для свого класу точності;
• стійкість до умов довкілля;
• гідрофобний матеріал виявляє відмінні якості при зовнішній установці, а також мінімізує можливість утворення дуги.

Призначення

Трансформатори напруги ТГО 7 призначені для застосування в електричних мережах до 35 кВ, використовуються для цілей вимірювань та в ланцюгах захисту.

Застосування:

• розроблений з використанням технології ResiVolt, щоб витримувати складні умови, в яких є дуже швидкі перехідні перенапруги (VFTO), наприклад, викликані інверторами та лінійними комутаційними пристроями;
• оптимальне рішення для вимірювань між лінією та землею; пропонує чудову продуктивність та компактний дизайн.

Основні показники

Опис

Один висновок первинної обмотки разом зі своїм контактом ізолюється від землі за номінальної напруги ізоляції. Інший висновок первинної обмотки разом із своїм контактом у процесі роботи заземляється. Більшість трансформаторів має дві вторинні обмотки, перша з яких застосовується для вимірювання чи захисних ланцюгів, а друга для з'єднання за схемою відкритого трикутника у трифазній системі. Один контакт кожної вторинної обмотки та один із контактів схеми з'єднання у відкритий трикутник у процесі роботи трансформатора повинні бути заземлені.

Висновки вторинних обмоток розташовані у коробці затискачів литого типу та закриті герметичною кришкою.

однополюсний ізольований трансформатор напруги

однополюсний ізольований трансформатор напруги з перемикачем на вторинному боці

двополюсний ізольований трансформатор напруги

двополюсний ізольований трансформатор напруги з перемикачем на вторинному боці

однополюсний ізольований трансформатор напруги з двома вторинними обмотками

однополюсний ізольований трансформатор напруги із двома вторинними обмотками, одна з яких додаткова

однополюсний ізольований трансформатор напруги з двома вторинними обмотками, одна з яких додаткова та перемикачами на вторинному боці

Малюнок 2. Выведення трансформатора напруги TJO.

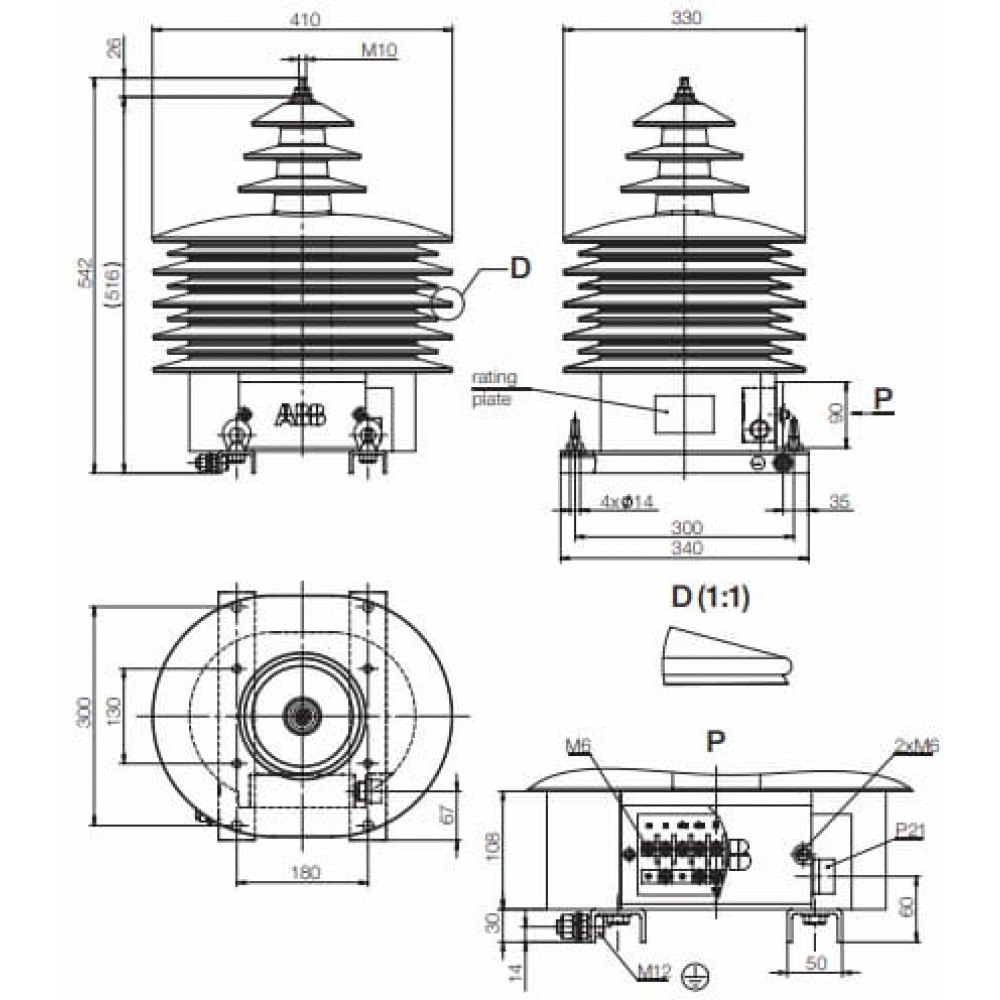

Малюнок 3. Габаритні розміри TJO 6.

Корпус трансформатора закріплюється за допомогою чотирьох болтів. Заземлююча клема у вигляді болтового з'єднання розташована на опорній плиті трансформатора. Для зручності транспортування та монтажу трансформатор оснащений чотирма підвісними петлями, що закріплені на його опорній плиті.

За спеціальним замовленням трансформатор може бути поставлений з первинною обмоткою, спроектованою на дві різні напруги (з перемикачем на вторинному боці).

Трансформатори спроектовані та виготовлені з урахуванням дотримання вимог та рекомендацій таких стандартів: МЕК, EN, VDE, ANSI, BS, ДСТУ, CSN та PN-EN.

Провідна в галузі продуктивність:

• чудова стійкість до різких перехідних процесів у мережі електропостачання для підвищення надійності та безпеки в системах обліку та повторного включення відновлюваних джерел енергії, а також у областях, де є підвищена комутація ліній;
• збільшена відстань прослизання та інтелектуальна конструкція навісу зводять до мінімуму можливість пробою та забезпечують чудове відведення тепла;
• інкапсульований у перевірений на практиці матеріал HCEP (гідрофобна циклоаліфатична епоксидна смола) для забезпечення неперевершених характеристик при зовнішньому застосуванні, включаючи сильно забруднені та прибережні середовища.

Термінали

Первинна втулка H1 оснащена клемою з метричною шпилькою M12. Клема H2 має внутрішнє заземлення на базовій платі. Вторинні клеми є метричними клеми M6 і розташовані у вторинній розподільній коробці. TJO доступний з двома варіантами розподільної коробки - алюмінієвою коробкою з метричними втулками PG21, як показано, або неметалевою розподільною коробкою з герметичною пластиковою кришкою, такою, як у ВОГ-20БР. Маркування клем відповідає IEEE C57.13 (H1, X1).

Монтаж

• Установка може бути встановлена ​​в наступних положеннях:
  • вертикальний;
  • консольний;
  • перевернутий;
• По можливості для підтримки кабельних з'єднань слід використовувати пристрої для зняття напруги;
• Алюмінієва опорна плита з такими ж приєднувальними розмірами, як VOG-20B і VOG-20BR.
