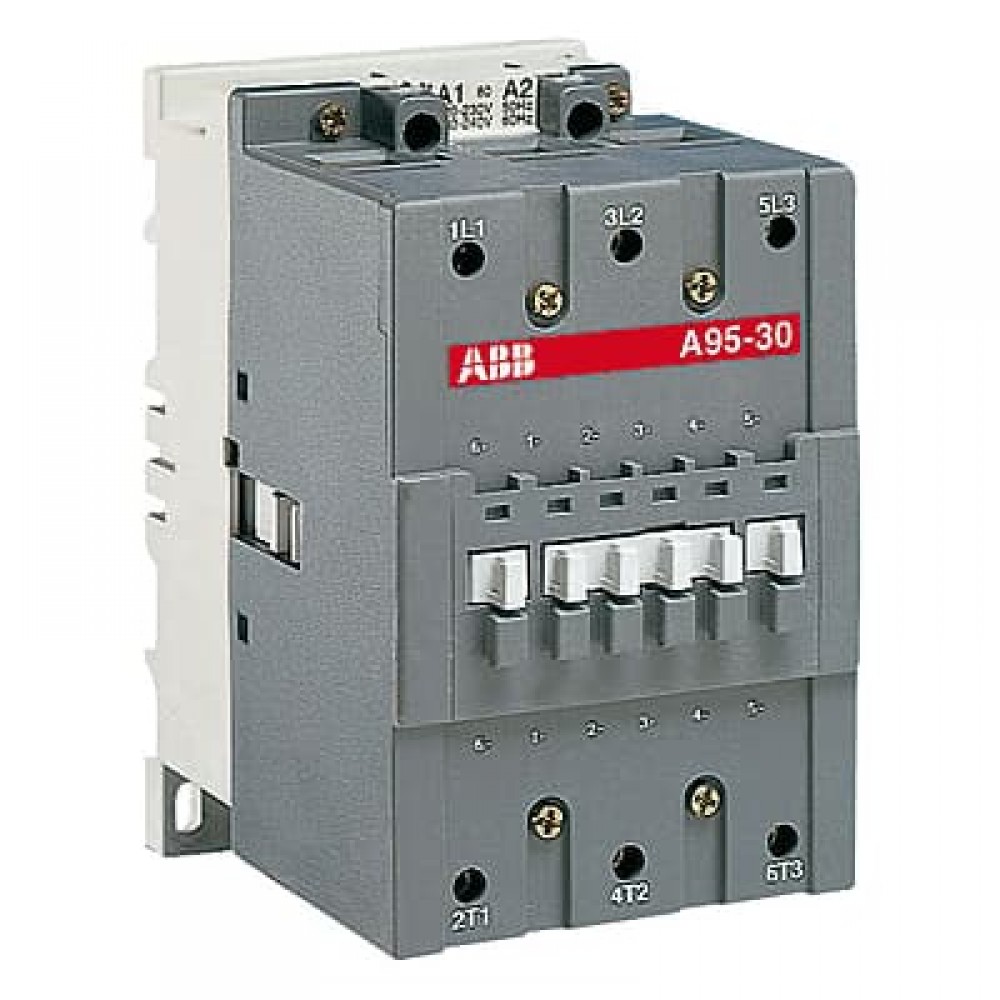

- Код товару: 1SFL451024R8000
- Артикул: 1SFL451024R8000
- Наявність: Pre-Order
26 860.32грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Номінальна робоча напруга::
Главная цепь 1000 V
Номінальна частота (f)::
Главная цепь 50 Гц
Номінальний робочий струм, АС-1 (I e )::
(690 В) 60°C 145 A; (690 В) 40°C 160 A; (690 В) 55°C 145 A; (690 В) 70°C 130 A
Номінальний робочий струм, АС-3 (I e )::
(415 В) 55°C 110 A; (1000 В) 55°C 30 A; (500 В) 55°C 100 A; (220/230/240 В) 55°C 110 A; (380/400 В) 55°C 110 A; (690 В) 55°C 82 A; (440 В) 55°C 100 A
Тип клем::
Cable Clamp
Характеристики
Номінальна робоча напруга:
Главная цепь 1000 V
Номінальна частота (f):
Главная цепь 50 Гц
Номінальний робочий струм, АС-1 (I e ):
(690 В) 60°C 145 A; (690 В) 40°C 160 A; (690 В) 55°C 145 A; (690 В) 70°C 130 A
Номінальний робочий струм, АС-3 (I e ):
(415 В) 55°C 110 A; (1000 В) 55°C 30 A; (500 В) 55°C 100 A; (220/230/240 В) 55°C 110 A; (380/400 В) 55°C 110 A; (690 В) 55°C 82 A; (440 В) 55°C 100 A
Тип клем:
Cable Clamp
1 Depth / Length:
140 мм
1 EAN:
7320500260524
1 Gross Weight:
2 kg
1 Height:
170 мм
1 Units:
box 1 штука
1 Width:
170 мм
cULus Certificate:
20160916- E36588
IDEA Granular Category Code (IGCC):
4755 >> Contactors
Maximum Operating Voltage UL/CSA:
Главная цепь 600 V
Maксимально допустима робоча висота:
3000 m
Інструкції та керівництва:
5309660-60
Експлуатаційні межі котушок:
согласно МЭК 947-4-1 0.85-1.1*Uc 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Кількість допоміжних АЛЕ контактів:
0
Кількість допоміжних НЗ контактів:
0
Кількість основних нормально замкнутих контактів:
0
Кількість основних нормально розімкнутих контактів:
3
Клеми (доставляються в розімкнутому положенні) Головні полюси:
M8 hexagon socket screw with single connector
Код класифікації об'єкта:
Q
Максимальна відключає здатність:
cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 440 В 1160 A; cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 690 В 800 A
Максимальна механічна частота перемикання:
3600 циклов в час
Максимальна частота перемикання:
AC-2 / AC-4 150 циклов в час; AC-1 300 циклов в час; AC-3 300 циклов в час
Механічна зносостійкість:
10 миллион
Номінальна відключає здатність AC-3 згідно МЕК 60947-4-1:
8 x Ie AC-3
Номінальна витримується імпульсна напруга (U imp ):
Главная цепь 8 кВ
Номінальна включає здатність AC-3 згідно МЕК 60947-4-1:
10 x Ie AC-3
Номінальна напруга ізоляції (U i ):
согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 1000 V; согласно стандарту UL/CSA 600 V
Номінальна напруга ланцюга управління (U c ):
Uc при 50 Гц 220 ... 230 V; Uc при 60 Гц 230 ... 240 V
Номінальна робоча потужність, AC-6b (P e ):
(230 / 240 В, 40°C, 50 / 60 Гц) 45 KVR; (440 В, 40°C, 50 / 60 Гц) 85 KVR; (440 В, 55°C, 50 / 60 Гц) 75 KVR; (500 / 550 В, 40°C, 50 / 60 Гц) 95 KVR; (500 / 550 В, 70°C, 50 / 60 Гц) 78 KVR; (690 В, 70°C, 50 / 60 Гц) 100 KVR; (440 В, 70°C, 50 / 60 Гц) 70 KVR; (500 / 550 В, 55°C, 50 / 60 Гц) 82 KVR; (690 В, 55°C, 50 / 60 Гц) 110 KVR; (690 В, 40°C, 50 / 60 Гц) 130 KVR; (400 / 415 В, 70°C, 50 / 60 Гц) 60 KVR; (400 / 415 В, 55°C, 50 / 60 Гц) 70 KVR; (230 / 240 В, 55°C, 50 / 60 Гц) 40 KVR; (400 / 415 В, 40°C, 50 / 60 Гц) 80 KVR; (230 / 240 В, 70°C, 50 / 60 Гц) 35 KVR
Номер митного тарифу:
85364900
Операційний час:
Между отключением питания катушки и замыканием НЗ контакта 7 ... 15 ms; Между отключением питания катушки и замыканием НО контакта 10 ... 25 ms
Перетин кабелю, що підключається-головна ланцюг:
Жесткий 2 x 6 ... 65 m²; Гибкий с концевой разделкой кабеля 1 x 10 ... 70 m²; Bar 30 m²
Перетин кабелю, що підключається-допоміжна ланцюг:
Гибкий с зажимом 2x 0.75 ... 2.5; Многожильный 1 x 1 .... 4 m²; Гибкий с изолированным зажимом 2x 0.75 ... 2.5; Одножильный 2 x 1 ... 4 m²; Гибкий 2x0.75 ... 2.5 m²
Споживання котушки:
Срабатывание при максимальном номинальном напряжении цепи управления, 60 Гц 450 V·A; Удержание при максимальном номинальном напряжении цепи управления, 50 Гц 22 V·A; Срабатывание при максимальном номинальном напряжении цепи управления, 50 Гц 350 V·A; Удержание при максимальном номинальном напряжении цепи управления, 60 Гц 26 V·A
Ступінь захисту:
согласно МЭК 60529, МЭК 60947-1, ЕН 60529 зажимы катушек IP20; согласно МЭК 60529, МЭК 60947-1, ЕН 60529 основные клеммы IP10
Температура навколишнього середовища:
Вблизи контактора при хранении -60 ... +80 °C; Вблизи контактора с тепловым реле перегрузки (0.85 - 1.1 Uc) -25 ... +50 °C; Вблизи контактора без теплового реле перегрузки (0.85 - 1.1 Uc) -40 ... +70 °C
Умовний тепловий струм на відкритому повітрі (I th ):
согласно МЭК 60947-4-1, разомкнутые контакторы q=40°C 160 A
Чиста вага виробу:
1.8 кг
Чистий висота вироби:
170 мм
Чистий товщина вироби:
155.6 мм
Чистий ширина вироби:
90 мм
