- Код товару: 1SBL181022R8010
- Артикул: 1SBL181022R8010
- Наявність: Pre-Order
0.00грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Номінальна робоча напруга::
Главная цепь 690 V; Контакт цепи управления 690 V
Номінальна частота (f)::
Цепь питания 50 60 Гц
Номінальний робочий струм, DC-13 (I e )::
(48 V) 2.8 / 134 A; (250 V) 0.55 / 138 A; (125 V) 1.1 / 138 A; (24 V) 6 / 144 A; (72 V) 2 / 144 A
Номінальний робочий струм, АС-15 (I e )::
(500 В) 2 A; (690 В) 2 A; (380 / 440 В) 3 A; (24 / 127 В) 6 A; (220 / 240 В) 4 A
Тип клем::
Клеммы с винтовым зажимом

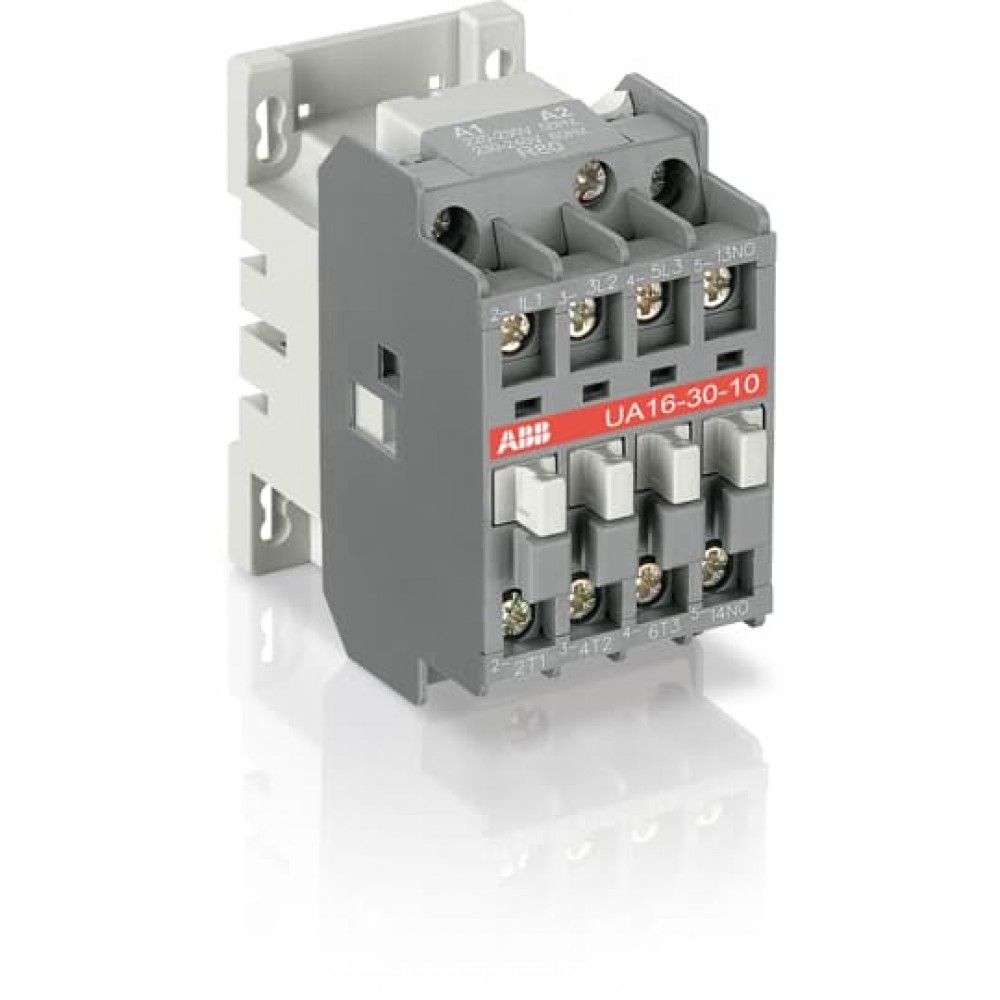

UA16-30-10 220-230V 50Hz / 230-240V 60Hz контактор UA16 3-полюсні контактори для перемикання конденсаторів, можуть використовуватися для комутації конденсаторних банків, максимуми струму припливу яких менші або рівні 100-кратному номінальному струму. У таблиці нижче наведено допустимі потужності відповідно до робочої напруги та температури, близької до контактора. Він також визначає максимальні значення пікового струму Î, прийняті контактором. Конденсатори повинні бути розряджені (максимальна залишкова напруга на клемах ≤ 50 В) перед тим, як підключити контактори до підключення живлення. В цих умовах електрична міцність контакторів дорівнює 100 000 робочих циклів. 3-полюсні контактори серії UA .. мають блокову конструкцію. - Основні полюси та допоміжні контакти: 3 головних полюса, 1 вбудований допоміжний контакт - ланцюг управління: змінного струму, що працює з ламінованою схемою магніту - аксесуари: широкий вибір аксесуарів.
Характеристики
Характеристики
Номінальна робоча напруга:
Главная цепь 690 V; Контакт цепи управления 690 V
Номінальна частота (f):
Цепь питания 50 60 Гц
Номінальний робочий струм, DC-13 (I e ):
(48 V) 2.8 / 134 A; (250 V) 0.55 / 138 A; (125 V) 1.1 / 138 A; (24 V) 6 / 144 A; (72 V) 2 / 144 A
Номінальний робочий струм, АС-15 (I e ):
(500 В) 2 A; (690 В) 2 A; (380 / 440 В) 3 A; (24 / 127 В) 6 A; (220 / 240 В) 4 A
Тип клем:
Клеммы с винтовым зажимом
1 Depth / Length:
76 мм
1 EAN:
3471522254801
1 Gross Weight:
0.34 kg
1 Height:
47 мм
1 Units:
1 штука
1 Width:
78 мм
2 Depth / Length:
245 мм
2 Gross Weight:
21.42 kg
2 Height:
308 мм
2 Units:
box 63 штука
2 Width:
300 мм
3 Units:
1220 штука
EAC Certificate:
EAC_RU C-FR ME77 B02628
Maксимально допустима робоча висота:
3000 m
Інструкції та керівництва:
FPTC407721P0001
Кількість допоміжних АЛЕ контактів:
1
Кількість допоміжних НЗ контактів:
0
Кількість основних нормально замкнутих контактів:
0
Кількість основних нормально розімкнутих контактів:
3
Карта UL-лістингу:
UL_E312527
Клеми (доставляються в розімкнутому положенні) Головні полюси:
M 3.5 (+,-) pozidriv 2 screws with cable clamp
Код класифікації об'єкта:
Q
Максимальна відключає здатність:
cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 690 В 90 A; cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 440 В 250 A
Максимальна механічна частота перемикання:
3600 циклов в час
Механічна зносостійкість:
10 миллион
Номінальна витримується імпульсна напруга (U imp ):
8 кВ
Номінальна напруга ізоляції (U i ):
согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 1000 V
Номінальна напруга ланцюга управління (U c ):
Uc при 60 Гц 230 ... 240 V; Uc при 50 Гц 220 ... 230 V
Номінальна робоча потужність, AC-6b (P e ):
(690 В, 40°C, 50 / 60 Гц) 21.5 KVR; (400 / 415 В, 40°C, 50 / 60 Гц) 12.5 KVR; (440 В, 70°C, 50 / 60 Гц) 11 KVR; (400 / 415 В, 55°C, 50 / 60 Гц) 11.7 KVR; (500 / 550 В, 55°C, 50 / 60 Гц) 14.7 KVR; (690 В, 55°C, 50 / 60 Гц) 20 KVR; (440 В, 55°C, 50 / 60 Гц) 13 KVR; (500 / 550 В, 70°C, 50 / 60 Гц) 12.5 KVR; (400 / 415 В, 70°C, 50 / 60 Гц) 10 KVR; (230 / 240 В, 40°C, 50 / 60 Гц) 7.5 KVR; (230 / 240 В, 55°C, 50 / 60 Гц) 6.7 KVR; (440 В, 40°C, 50 / 60 Гц) 13.7 KVR; (500 / 550 В, 40°C, 50 / 60 Гц) 15.5 KVR; (230 / 240 В, 70°C, 50 / 60 Гц) 6 KVR; (690 В, 70°C, 50 / 60 Гц) 17 KVR
Номер митного тарифу:
85364900
Операційний час:
Между отключением питания катушки и замыканием НО контакта 10 ... 26 ms; Между отключением питания катушки и размыканием НО контакта 4 ... 11 ms
Перетин кабелю, що підключається-головна ланцюг:
Жесткий кабель 1 ... 4 m²; Гибкий с концевой разделкой кабеля 0.75 ... 2.5 m²
Перетин кабелю, що підключається-допоміжна ланцюг:
Гибкий с концевой разделкой кабеля 0.75 ... 2.5 мм²; Жесткий кабель 1 ... 4 m²
Пристрої захисту від короткого замикання:
Вспомогательная цепь - плавкие предохранители типа gG 10 A; плавкие предохранители типа gG 1.5 ... 1.8 A
Споживання котушки:
Средний параметр удержания, 50/60 Гц 8 2 V·A; Среднее значение на втягивании 50 Гц 70 V·A; Срабатывание при максимальном номинальном напряжении цепи управления, 50 Гц 70 V·A; Среднее значение на втягивании 60 Гц 70 V·A; Срабатывание при максимальном номинальном напряжении цепи управления, 60 Гц 80 V·A
Стійкість до впливу кліматичних факторів:
acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II
Ступінь захисту:
согласно МЭК 60529, МЭК 60947-1, ЕН 60529 зажимы катушек IP20
Температура навколишнього середовища:
Вблизи контактора при хранении -60 ... +80 °C; Около контактора при работе на открытом воздухе (0.85 - 1.1 Uc) -40 ... +55 °C; Около контактора при работе на открытом воздухе (Uc) -40 ... +70 °C
Умовний тепловий струм на відкритому повітрі (I th ):
согласно МЭК 60947-5-1, q=40°C 16 A
Чиста вага виробу:
kg; 0.34
Чистий висота вироби:
74 мм
Чистий товщина вироби:
74 мм
Чистий ширина вироби:
44 мм
Технічна інформація
- 1SBC100214C0201 - Main catalog Motor protection and control Manual motor starters, contactors and overload relays (PDF) - Edition march 2019
- Push-in Spring brochure
- Push-in Spring solution
- EU Declaration of Conformity UA16 to UA75, UA16..RA to UA75..RA 3pole contactors
- Operating Instruction CA5-.. 4-pole and 1-pole and CC5 1-pole aux. contact block
- UL-UL certificate of compliance A/AL/AE9...16, UA16..(RA) contactors
- Operating instructions for RA5-1 Interface Relays
- CE Declaration of Conformity UA16-30 Contactors
- Data sheet, Interface relay, RA5-1
- CE Declaration of Conformity, Interface relay, RA5-1
- RoHS Declaration of Conformity, Interface relay, RA5-1
- Information Letter on RoHS status on accessories: CB5, CA5-..RT
- Operating Instructions A9 ... A16, UA16, AE9 ... AE16, TAE9 ... TAE16, N22E ... N80E, NE12 ... NE30E
