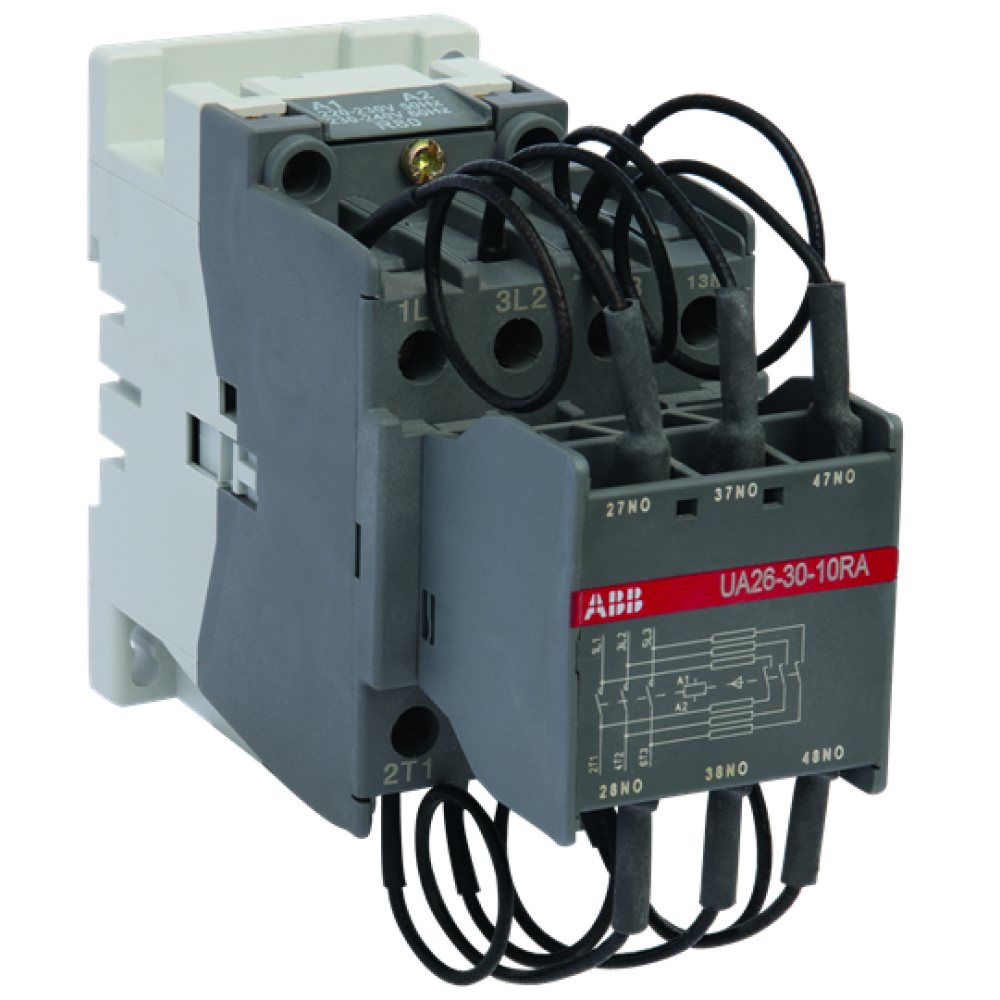

UA 26-30-10 RA 220-230V/50H Контактор (22 КВАР, 400 В, 40°) UA 26-30-10 RA 220-230V/50H ControlGear Equip

Відгуки:

(0)

Код товару: 1SBL241024R8010
Артикул: 1SBL241024R8010
Наявність: Pre-Order

6 501.60грн.

Основні характеристики

Всі характеристики

Номінальна робоча напруга:: Главная цепь 690 V; Контакт цепи управления 690 V

Номінальна частота (f):: Цепь питания 50 60 Гц

Номінальний робочий струм, DC-13 (I e ):: (48 V) 2.8 / 134 A; (250 V) 0.55 / 138 A; (125 V) 1.1 / 138 A; (24 V) 6 / 144 A; (72 V) 2 / 144 A

Номінальний робочий струм, АС-15 (I e ):: (500 В) 2 A; (690 В) 2 A; (380 / 440 В) 3 A; (24 / 127 В) 6 A; (220 / 240 В) 4 A

Тип клем:: Клеммы с винтовым зажимом

Кількість:

UA26-30-10RA 220-230 В 50 Гц / 230-240 В 60 Гц Контактор UA26..RA 3-полюсні контактори для конденсаторного перемикання, можуть використовуватися в установках, в яких піковий струм значно перевищує 100 разів номінальний струм. Контактори поставляються в комплекті зі своїми демпфіруючими резисторами і повинні використовуватися без додаткових індуктивностей (див. Таблицю нижче). Конденсатори повинні бути розряджені (максимальна залишкова напруга на клемах ≤ 50 В) перед тим, як підключити контактори до підключення живлення. Їх електрична міцність становить 250 000 робочих циклів для Ue <500 В і 100 000 робочих циклів для 500 В ≤ Ue ≤ 690 В. Контактори UA..RA оснащені спеціальним фронтально встановленим блоком, який забезпечує послідовне вставлення 3 демпфування резистори в ланцюг для обмеження пікового струму під час енергозабезпечення конденсаторної банки. Їх підключення також забезпечує попередню зарядку конденсаторів, щоб обмежити другий пік струму, що виникає при створенні основних полюсів. Вставка резисторів дозволяє змочувати найвищий пік струму конденсатора при включенні незалежно від його рівня. 3-полюсні контактори серії UA..RA мають конструкцію блочного типу. - Основні полюси та допоміжні контакти: 3 головних полюса, 1 вбудований допоміжний контакт - ланцюг управління: змінного струму, що працює з ламінованою схемою магніту - аксесуари: широкий вибір аксесуарів.

Характеристики

Номінальна робоча напруга: Главная цепь 690 V; Контакт цепи управления 690 V

Номінальна частота (f): Цепь питания 50 60 Гц

Номінальний робочий струм, DC-13 (I e ): (48 V) 2.8 / 134 A; (250 V) 0.55 / 138 A; (125 V) 1.1 / 138 A; (24 V) 6 / 144 A; (72 V) 2 / 144 A

Номінальний робочий струм, АС-15 (I e ): (500 В) 2 A; (690 В) 2 A; (380 / 440 В) 3 A; (24 / 127 В) 6 A; (220 / 240 В) 4 A

Тип клем: Клеммы с винтовым зажимом

1 Depth / Length: 155 мм

1 EAN: 3471522301802

1 Gross Weight: 0.71 kg

1 Height: 63 мм

1 Units: 1 штука

1 Width: 135 мм

2 Gross Weight: 44.73 kg

2 Units: box 63 штука

EAC Certificate: EAC_RU C-FR ME77 B02628

Maксимально допустима робоча висота: 3000 m

Інструкції та керівництва: 1SBC101002M5501

Кількість допоміжних АЛЕ контактів: 1

Кількість допоміжних НЗ контактів: 0

Кількість основних нормально замкнутих контактів: 0

Кількість основних нормально розімкнутих контактів: 3

Клеми (доставляються в розімкнутому положенні) Головні полюси: M 4 (+,-) pozidriv 2 screws with cable clamp

Код класифікації об'єкта: Q

Максимальна відключає здатність: cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 690 В 170 A; cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 440 В 420 A

Максимальна частота перемикання: 240 циклов в час

Номінальна витримується імпульсна напруга (U imp ): 8 кВ

Номінальна напруга ізоляції (U i ): согласно стандарту UL/CSA 600 V; согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 1000 V

Номінальна напруга ланцюга управління (U c ): Uc при 60 Гц 230 ... 240 V; Uc при 50 Гц 220 ... 230 V

Номінальна робоча потужність, AC-6b (P e ): (400 / 415 В, 70°C, 50 / 60 Гц) 15.5 KVR; (230 / 240 В, 40°C, 50 / 60 Гц) 12.5 KVR; (400 / 415 В, 55°C, 50 / 60 Гц) 20 KVR; (440 В, 70°C, 50 / 60 Гц) 17 KVR; (500 / 550 В, 55°C, 50 / 60 Гц) 25 KVR; (500 / 550 В, 70°C, 50 / 60 Гц) 20 KVR; (690 В, 70°C, 50 / 60 Гц) 26 KVR; (400 / 415 В, 40°C, 50 / 60 Гц) 22 KVR; (440 В, 40°C, 50 / 60 Гц) 24 KVR; (500 / 550 В, 40°C, 50 / 60 Гц) 30 KVR; (230 / 240 В, 55°C, 50 / 60 Гц) 11.5 KVR; (690 В, 40°C, 50 / 60 Гц) 35 KVR; (230 / 240 В, 70°C, 50 / 60 Гц) 9 KVR; (690 В, 55°C, 50 / 60 Гц) 31 KVR; (440 В, 55°C, 50 / 60 Гц) 20 KVR

Номер митного тарифу: 85364900

Операційний час: Между отключением питания катушки и замыканием НО контакта 8 ... 21 ms; Между отключением питания катушки и размыканием НО контакта 4 ... 11 ms

Перетин кабелю, що підключається-допоміжна ланцюг: Гибкий с концевой разделкой кабеля 0.75 ... 2.5 мм²; Жесткий кабель 1 ... 4 m²

Пристрої захисту від короткого замикання: плавкие предохранители типа gG 125 A; Вспомогательная цепь - плавкие предохранители типа gG 10 A

Споживання котушки: Среднее значение на втягивании 60 Гц 140 V·A; Средний параметр удержания, 60 Гц 12 3 V·A; Среднее значение на втягивании 50 Гц 120 V·A; Средний параметр удержания, 50/60 Гц 12 3 V·A; Средний параметр удержания, 50 Гц 12 3 V·A

Стійкість до впливу кліматичних факторів: acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II

Ступінь захисту: согласно МЭК 60529, МЭК 60947-1, ЕН 60529 зажимы катушек IP20

Схема розмірів: FPTE307846

Температура навколишнього середовища: Вблизи контактора при хранении -60 ... +80 °C; Около контактора при работе на открытом воздухе (0.85 - 1.1 Uc) -40 ... +55 °C; Около контактора при работе на открытом воздухе (Uc) -40 ... +70 °C

Умовний тепловий струм на відкритому повітрі (I th ): согласно МЭК 60947-5-1, q=40°C 16 A

Чиста вага виробу: 0.71 кг

Чистий висота вироби: 120 мм

Чистий товщина вироби: 126.3 мм

Чистий ширина вироби: 54 мм

Технічна інформація
