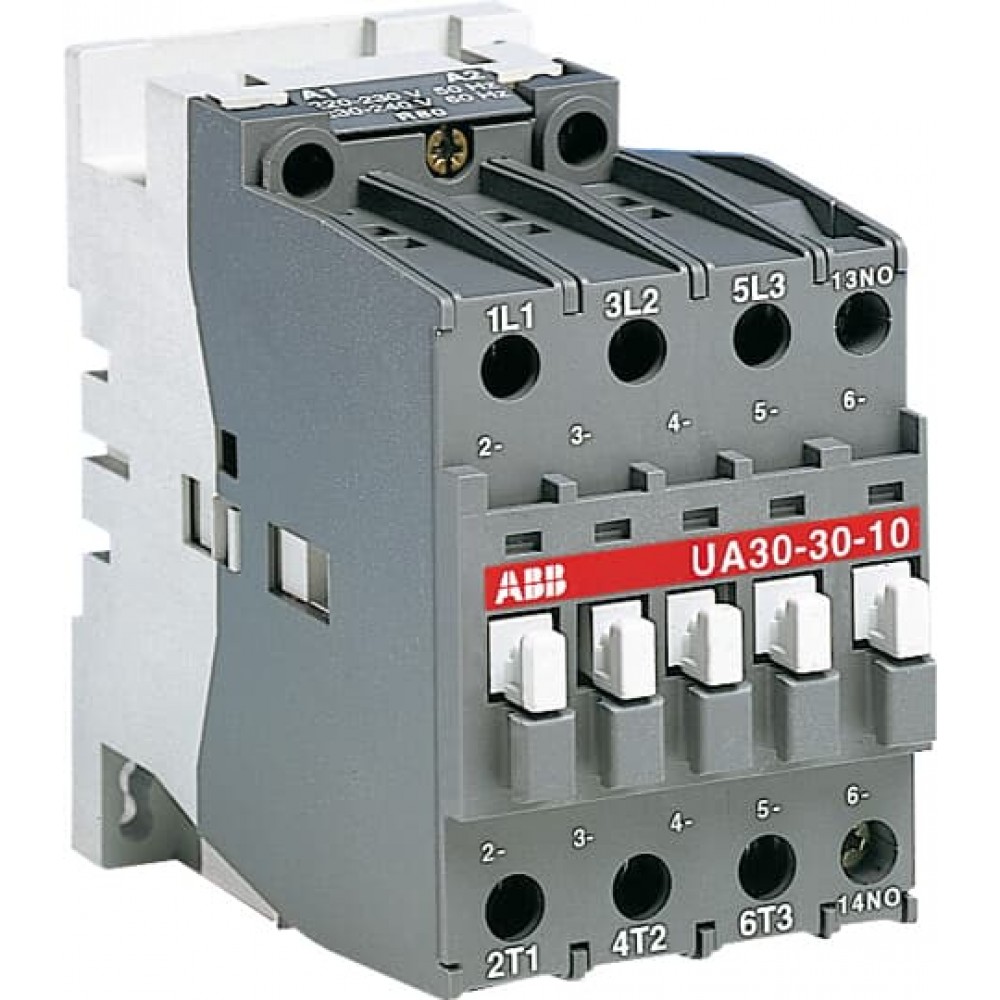

UA 30-30-10 220-230V/50Hz Контактор (27,5 КВАР, 400 В, 40°) UA 30-30-10 220-230V/50Hz ControlGear Equip

Відгуки:

(0)

Код товару: 1SBL281022R8010
Артикул: 1SBL281022R8010
Наявність: Pre-Order

0.00грн.

Основні характеристики

Всі характеристики

Номінальна робоча напруга:: Главная цепь 690 V; Контакт цепи управления 690 V

Номінальна частота (f):: Цепь питания 50 60 Гц

Номінальний робочий струм, DC-13 (I e ):: (48 V) 2.8 / 134 A; (250 V) 0.55 / 138 A; (125 V) 1.1 / 138 A; (24 V) 6 / 144 A; (72 V) 2 / 144 A

Номінальний робочий струм, АС-15 (I e ):: (500 В) 2 A; (690 В) 2 A; (380 / 440 В) 3 A; (24 / 127 В) 6 A; (220 / 240 В) 4 A

Тип клем:: Клеммы с винтовым зажимом

Кількість:

UA30-30-10 220-230V 50Hz / 230-240V 60Hz контактор UA30 3-полюсні контактори для перемикання конденсаторів, можуть використовуватися для комутації конденсаторних банків, піки струму яких є меншими або рівні 100-кратному номінальному струму. У таблиці нижче наведено допустимі потужності відповідно до робочої напруги та температури, близької до контактора. Він також визначає максимальні значення пікового струму Î, прийняті контактором. Конденсатори повинні бути розряджені (максимальна залишкова напруга на клемах ≤ 50 В) перед тим, як підключити контактори до підключення живлення. В цих умовах електрична міцність контакторів дорівнює 100 000 робочих циклів. 3-полюсні контактори серії UA .. мають блокову конструкцію. - Основні полюси та допоміжні контакти: 3 головних полюса, 1 вбудований допоміжний контакт - ланцюг управління: змінного струму, що працює з ламінованою схемою магніту - аксесуари: широкий вибір аксесуарів.

Характеристики

Номінальна робоча напруга: Главная цепь 690 V; Контакт цепи управления 690 V

Номінальна частота (f): Цепь питания 50 60 Гц

Номінальний робочий струм, DC-13 (I e ): (48 V) 2.8 / 134 A; (250 V) 0.55 / 138 A; (125 V) 1.1 / 138 A; (24 V) 6 / 144 A; (72 V) 2 / 144 A

Номінальний робочий струм, АС-15 (I e ): (500 В) 2 A; (690 В) 2 A; (380 / 440 В) 3 A; (24 / 127 В) 6 A; (220 / 240 В) 4 A

Тип клем: Клеммы с винтовым зажимом

1 Depth / Length: 115 мм

1 EAN: 3471522074805

1 Gross Weight: 0.71 kg

1 Height: 61 мм

1 Units: 1 штука

1 Width: 101 мм

2 Depth / Length: 245 мм

2 Gross Weight: 17.04 kg

2 Height: 308 мм

2 Units: box 24 штука

2 Width: 300 мм

3 Units: 576 штука

EAC Certificate: EAC_RU C-FR ME77 B02628

Maксимально допустима робоча висота: 3000 m

Інструкції та керівництва: FPTC407722P0001

Кількість допоміжних АЛЕ контактів: 1

Кількість допоміжних НЗ контактів: 0

Кількість основних нормально замкнутих контактів: 0

Кількість основних нормально розімкнутих контактів: 3

Клеми (доставляються в розімкнутому положенні) Головні полюси: M 5 (+,-) pozidriv 2 screw with 2x (5.6x6.5 мм) connector

Код класифікації об'єкта: Q

Максимальна відключає здатність: cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 440 В 820 A; cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 690 В 340 A

Максимальна механічна частота перемикання: 3600 циклов в час

Механічна зносостійкість: 10 миллион

Номінальна витримується імпульсна напруга (U imp ): 8 кВ

Номінальна напруга ізоляції (U i ): согласно стандарту UL/CSA 600 V; согласно стандартам МЭК 60947-5-1 и VDE 0110 (Гр. C) 690 V; согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 1000 V

Номінальна напруга ланцюга управління (U c ): Uc при 60 Гц 230 ... 240 V; Uc при 50 Гц 220 ... 230 V

Номінальна робоча потужність, AC-6b (P e ): (400 / 415 В, 40°C, 50 / 60 Гц) 27.5 KVR; (400 / 415 В, 70°C, 50 / 60 Гц) 19 KVR; (500 / 550 В, 70°C, 50 / 60 Гц) 23.5 KVR; (500 / 550 В, 40°C, 50 / 60 Гц) 34 KVR; (400 / 415 В, 55°C, 50 / 60 Гц) 27.5 KVR; (690 В, 70°C, 50 / 60 Гц) 32 KVR; (440 В, 40°C, 50 / 60 Гц) 30 KVR; (690 В, 55°C, 50 / 60 Гц) 45 KVR; (500 / 550 В, 55°C, 50 / 60 Гц) 34 KVR; (690 В, 40°C, 50 / 60 Гц) 45 KVR; (440 В, 70°C, 50 / 60 Гц) 20 KVR; (230 / 240 В, 40°C, 50 / 60 Гц) 16 KVR; (440 В, 55°C, 50 / 60 Гц) 30 KVR; (230 / 240 В, 55°C, 50 / 60 Гц) 16 KVR; (230 / 240 В, 70°C, 50 / 60 Гц) 11 KVR

Номер митного тарифу: 85364900

Операційний час: Между отключением питания катушки и замыканием НО контакта 8 ... 21 ms; Между отключением питания катушки и размыканием НО контакта 4 ... 11 ms

Перетин кабелю, що підключається-головна ланцюг: Жесткий кабель 2.5 ... 16 m²; Гибкий с концевой разделкой кабеля 2.5 ... 10 m²

Перетин кабелю, що підключається-допоміжна ланцюг: Гибкий с концевой разделкой кабеля 0.75 ... 2.5 мм²; Жесткий кабель 1 ... 4 m²

Пристрої захисту від короткого замикання: Вспомогательная цепь - плавкие предохранители типа gG 10 A; плавкие предохранители типа gG 1.5 ... 1.8 A

Споживання котушки: Удержание при максимальном номинальном напряжении цепи управления, 60 Гц 12 3 V·A; Удержание при максимальном номинальном напряжении цепи управления, 50 Гц 12 3 V·A; Срабатывание при максимальном номинальном напряжении цепи управления, 60 Гц 140 V·A; Средний параметр удержания, 50/60 Гц 12 3 V·A; Среднее значение на втягивании 50 Гц 120 V·A; Среднее значение на втягивании 60 Гц 120 V·A; Срабатывание при максимальном номинальном напряжении цепи управления, 50 Гц 120 V·A

Стійкість до впливу кліматичних факторів: acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II

Ступінь захисту: согласно МЭК 60529, МЭК 60947-1, ЕН 60529 зажимы катушек IP20

Температура навколишнього середовища: Вблизи контактора при хранении -60 ... +80 °C; Около контактора при работе на открытом воздухе (0.85 - 1.1 Uc) -40 ... +55 °C; Около контактора при работе на открытом воздухе (Uc) -40 ... +70 °C

Умовний тепловий струм на відкритому повітрі (I th ): согласно МЭК 60947-5-1, q=40°C 16 A

Чиста вага виробу: 0.71 кг

Чистий висота вироби: 90 мм

Чистий товщина вироби: 108.3 мм

Чистий ширина вироби: 54 мм

Технічна інформація
