- Код товару: 1SBL351022R8000
- Артикул: 1SBL351022R8000
- Наявність: Pre-Order
0.00грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Номінальна робоча напруга::
Главная цепь 690 V
Тип клем::
Клеммы с винтовым зажимом
1 Depth / Length::
146 мм
1 EAN::
3471522084804
1 Gross Weight::
1.16 kg

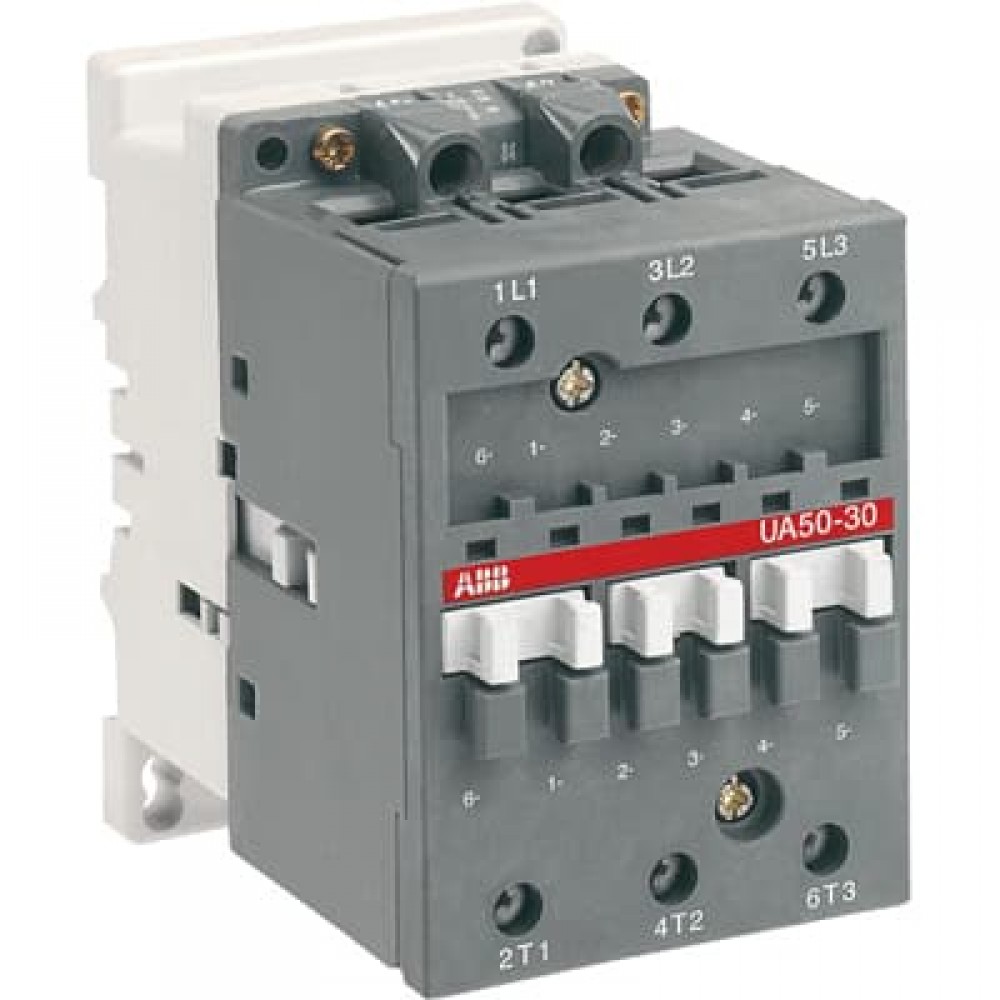

UA50-30-00 220-230V 50Hz / 230-240V 60Hz Контактор UA50 3-полюсні контактори для перемикання конденсаторів, можуть використовуватися для комутації конденсаторних банків, максимуми струму яких є меншими або дорівнюють 100-кратному номінальному струму. У таблиці нижче наведено допустимі потужності відповідно до робочої напруги та температури, близької до контактора. Він також визначає максимальні значення пікового струму Î, прийняті контактором. Конденсатори повинні бути розряджені (максимальна залишкова напруга на клемах ≤ 50 В) перед тим, як підключити контактори до підключення живлення. В цих умовах електрична міцність контакторів дорівнює 100 000 робочих циклів. 3-полюсні контактори серії UA .. мають блокову конструкцію. - Основні полюси: 3 головних полюса - ланцюг управління: змінного струму, що працює з ламінованою схемою магніту - аксесуари: доступний широкий вибір аксесуарів.
Характеристики
Характеристики
Номінальна робоча напруга:
Главная цепь 690 V
Тип клем:
Клеммы с винтовым зажимом
1 Depth / Length:
146 мм
1 EAN:
3471522084804
1 Gross Weight:
1.16 kg
1 Height:
96 мм
1 Units:
1 штука
1 Width:
140 мм
2 Depth / Length:
153 мм
2 Gross Weight:
23.2 kg
2 Height:
307 мм
2 Units:
box 20 штука
2 Width:
503 мм
3 Units:
160 штука
EAC Certificate:
EAC_RU C-FR ME77 B02628
Maксимально допустима робоча висота:
3000 m
Інструкції та керівництва:
FPTC407700P0003
Кількість допоміжних АЛЕ контактів:
0
Кількість допоміжних НЗ контактів:
0
Кількість основних нормально замкнутих контактів:
0
Кількість основних нормально розімкнутих контактів:
3
Карта UL-лістингу:
UL_E312527
Клеми (доставляються в розімкнутому положенні) Головні полюси:
M 6 (+,-) pozidriv 2 screws with 1x (13 x 10 мм) connector
Код класифікації об'єкта:
Q
Максимальна відключає здатність:
cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 440 В 1300 A; cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 690 В 630 A
Максимальна механічна частота перемикання:
3600 циклов в час
Механічна зносостійкість:
10 миллион
Номінальна витримується імпульсна напруга (U imp ):
8 кВ
Номінальна напруга ізоляції (U i ):
согласно стандарту UL/CSA 600 V; согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 1000 V
Номінальна напруга ланцюга управління (U c ):
Uc при 60 Гц 230 ... 240 V; Uc при 50 Гц 220 ... 230 V
Номінальна робоча потужність, AC-3 (P e ):
(440 В) 25 kW; (380 / 400 В) 22 kW; (500 В) 30 kW; (690 В) 30 kW; (415 В) 25 kW; (220 / 230 / 240 В) 15 kW
Номінальна робоча потужність, AC-6b (P e ):
(690 В, 70°C, 50 / 60 Гц) 52 KVR; (230 / 240 В, 40°C, 50 / 60 Гц) 20 KVR; (500 / 550 В, 55°C, 50 / 60 Гц) 40 KVR; (500 / 550 В, 70°C, 50 / 60 Гц) 40 KVR; (440 В, 55°C, 50 / 60 Гц) 36 KVR; (230 / 240 В, 70°C, 50 / 60 Гц) 19 KVR; (690 В, 40°C, 50 / 60 Гц) 55 KVR; (230 / 240 В, 55°C, 50 / 60 Гц) 20 KVR; (500 / 550 В, 40°C, 50 / 60 Гц) 40 KVR; (400 / 415 В, 55°C, 50 / 60 Гц) 33 KVR; (690 В, 55°C, 50 / 60 Гц) 55 KVR; (400 / 415 В, 40°C, 50 / 60 Гц) 33 KVR; (440 В, 40°C, 50 / 60 Гц) 36 KVR; (400 / 415 В, 70°C, 50 / 60 Гц) 32 KVR; (440 В, 70°C, 50 / 60 Гц) 35 KVR
Номер митного тарифу:
85364900
Операційний час:
Между отключением питания катушки и замыканием НО контакта 8 ... 27 ms; Между отключением питания катушки и размыканием НО контакта 4 ... 11 ms
Перетин кабелю, що підключається-головна ланцюг:
Гибкий с концевой разделкой кабеля 6 ... 16 m²; Жесткий кабель 6 ... 25 m²
Перетин кабелю, що підключається-допоміжна ланцюг:
Гибкий с концевой разделкой кабеля 0.75 ... 2.5 мм²; Жесткий кабель 1 ... 4 m²
Споживання котушки:
Средний параметр удержания, 50/60 Гц 18 5.5 V·A; Среднее значение на втягивании 50 Гц 180 V·A; Среднее значение на втягивании 60 Гц 180 V·A; Удержание при максимальном номинальном напряжении цепи управления, 50 Гц 18 5.5 V·A; Удержание при максимальном номинальном напряжении цепи управления, 60 Гц 18 5.5 V·A; Срабатывание при максимальном номинальном напряжении цепи управления, 50 Гц 180 V·A; Срабатывание при максимальном номинальном напряжении цепи управления, 60 Гц 210 V·A
Стійкість до впливу кліматичних факторів:
acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II
Ступінь захисту:
согласно МЭК 60529, МЭК 60947-1, ЕН 60529 основные клеммы IP10
Температура навколишнього середовища:
Вблизи контактора при хранении -60 ... +80 °C; Около контактора при работе на открытом воздухе (0.85 - 1.1 Uc) -40 ... +55 °C; Около контактора при работе на открытом воздухе (Uc) -40 ... +70 °C
Чиста вага виробу:
kg; 1.16
Чистий висота вироби:
110 мм
Чистий товщина вироби:
108 мм
Чистий ширина вироби:
70 мм
Технічна інформація
- 1SBC100214C0201 - Main catalog Motor protection and control Manual motor starters, contactors and overload relays (PDF) - Edition march 2019
- Push-in Spring brochure
- Push-in Spring solution
- EU Declaration of Conformity UA16 to UA75, UA16..RA to UA75..RA 3pole contactors
- Operating Instruction Auxiliary contact block CAL5-11, CCL5-11
- Operating Instruction CA5-.. 4-pole and 1-pole and CC5 1-pole aux. contact block
- UL Certificate for Contactors A50 to 75, (T)AE50 to 75, AF50 to 75, UA50 to 75(RA)
- Operating instructions for RA5-1 Interface Relays
- CE Declaration of Conformity UA26-30 to UA75-30
- Data sheet, Interface relay, RA5-1
- CE Declaration of Conformity, Interface relay, RA5-1
- RoHS Declaration of Conformity, Interface relay, RA5-1
- Information Letter on RoHS status on accessories: CB5, CA5-..RT
- CE Declaration of Conformity for TP..A Pneumatic Timer
- CB Certificate for CAL5-... auxiliary contact block
