Основні характеристики
Всі характеристики
Номинальное напряжение (U:
7,2/12 кВ
Номінальна витримується імпульсна напруга (U imp ):
60/75 кВ пік
Номинальное выдерживаемое импульсное напряжение (U:
30/42 кВ (1 хв)
Вакуумні контактори ConVac є електричними комутуючими пристроями, які підходять для систем розподілу живлення змінного струму. Особливо добре підходять для частої експлуатації. Ключові переваги:

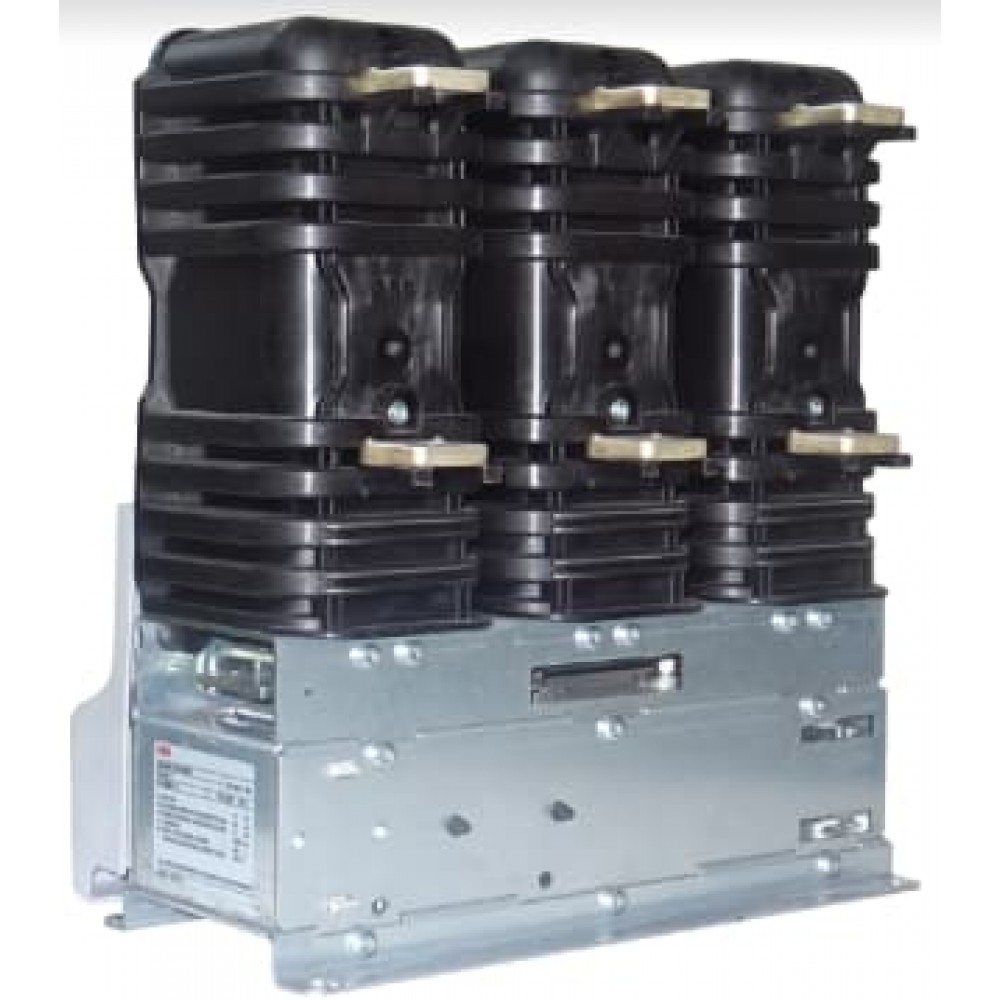

Малюнок 1. Зовнішній вигляд ConVac
- швидка реакція зміну специфікації клієнта;
- прості встановлення та підключення;
- скорочення часу налаштування до 80%;
- знижені вимоги до працівників;
- оптимізація розмірів та вартості панелей;
- працює в екстремальних умовах.

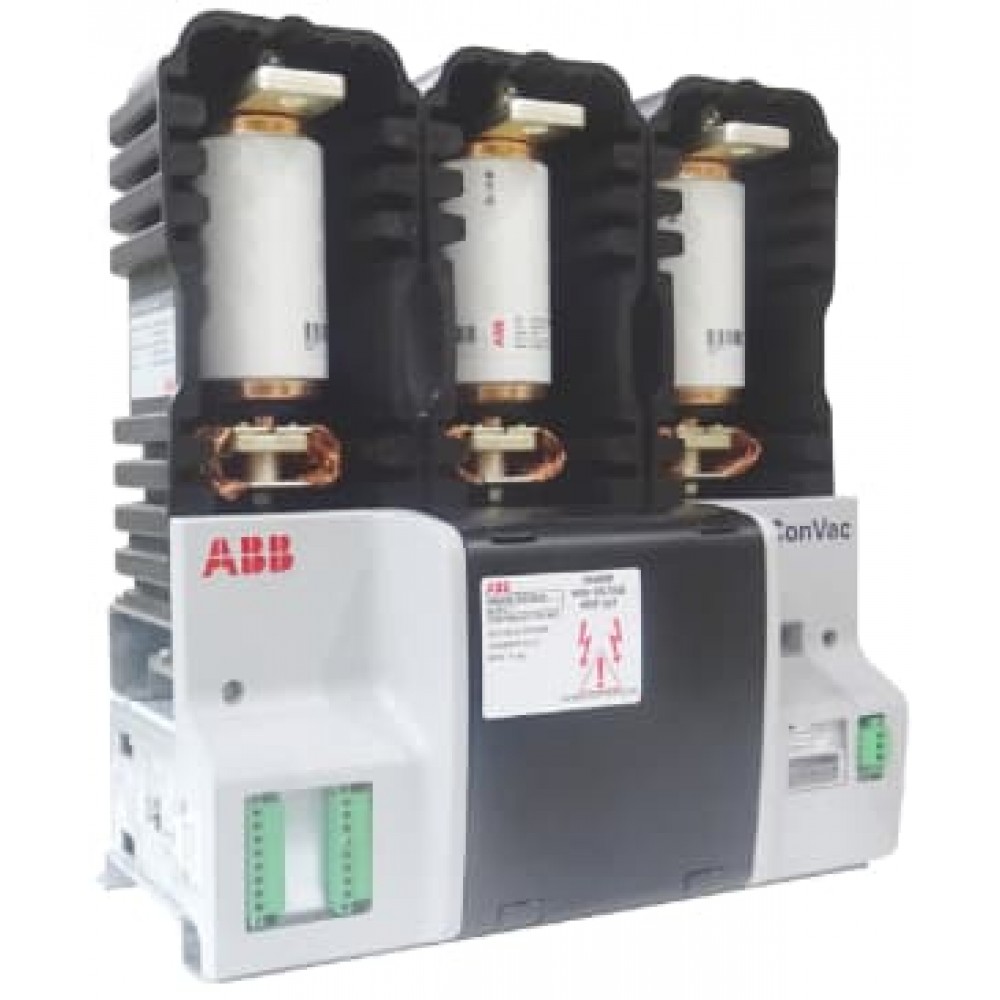

Малюнок 2. Вакуумний переривник.
Особливості:
- швидкий монтаж аксесуарів на 7,2 кВ та 12 кВ без додаткових налаштувань;
- номінальний струм до 12 кВ, 400 А, 6 кА (без запобіжника), 50кА з SCPD (з нормальними запобіжниками);
- відповідає стандартам IEC62271-106, UL347 та CSA C22.2;
- блоки 7,2 кВ та 12 кВ взаємозамінні механічно, з усіма електричними з'єднаннями вилка та розетка з вбудованою клемною коробкою, що дозволяє заощадити до 40% часу на підключення;
- більш високі діелектричні характеристики вищі за вимоги стандартів IEC, UL, CSA;
Сфера використання
Вакуумний контактор ConVac підходить для перемикання двигунів та управління електричними ланцюгами у широкому спектрі додатків, де потрібна велика кількість операцій.
Вони підходять для керування двигунами, трансформаторами, батареями конденсаторів та оснащені відповідними запобіжниками для ланцюгів з рівнем несправності до 50 кА.
Працюють за температури від -30 до +55 0C.
Основні характеристики
| Параметри |
Од. вим. |
ConVac 7 ConVac 7/P |
ConVac 12 ConVac 12/P |
| Номінальна напруга (Ur) | кВ | 7.2 | 12 |
| Витримувана напруга (Ud) 50/60 Гц | кВ (1 хв) | 30 | 42 |
| Номінальна напруга грозового імпульсу, що витримується (Up). | кВ пік | 60 | 75 |
| Номінальна частота (fr) | Гц | 50 | 50 |
| Номінальний робочий струм (Ie) | А | 400 | 400 |
| Короткочасний витримувальний струм Ik (4 с) | А | 4000 | 4000 |
| Номінальний піковий струм (Ip) | кА пік | 10 | 10 |
| Струм перевантаження Ik (1 с) | А | 6000 | 6000 |
| Струм перевантаження Ik (30 с) | А | 2400 | 2400 |
| Вимикаюча здатність при короткому замиканні | кА | 5 | 5 |
| Вмикаюча здатність короткого замикання | кА пік | 12,5 | 12,5 |
| Струм вимкнення при короткому замиканні (ISC) - у поєднанні із запобіжниками | кА | 50 | 50 |
| Номінальний струм увімкнення короткого замикання (Ima) - у поєднанні із запобіжниками | кА | 130 | 130 |
| Номинальне навантаження | цикл/год | 1200 | 1200 |
| Гарантований термін експлуатації: | |||
| Електричне спрацювання | цикл | 1000000 | 1000000 |
| Механічне спрацювання | цикл | 100000 | 100000 |
| Час вмикання: | |||
| Електричне спрацювання | мс | 70-150 | 70-150 |
| Механічне спрацювання | мс | 15-35 | 15-35 |
| Час вимикання | мс | 40-70 | 40-70 |
| Вага | кг | 15/50 | 20/60 |
Опис
Вакуумні контактори ConVac - найкраще рішення для управління двигунами та комутаційними апаратами, що вимагають великої кількості погодинних робочих циклів.
У контакторах ConVac використовуються вакуумні переривники. Завдяки чому вони забезпечують відмінні характеристики та можуть працювати у надзвичайно суворих умовах. При оснащенні запобіжниками можуть використовуватися в ланцюгах з рівнем перепаду до 50 кА.
Електромагнітний привід
Коли замикаюча котушка приводиться в дію зовнішнім допоміжним джерелом живлення, сердечник створює магнітне поле та електромагнітну силу, яка змушує контактор замикатися і стискає пружину, яка розмикає. Як тільки контактор досягає замикаючого положення, система зводить до мінімуму потужність, що подається на замикаючу котушку, тільки для утримання контактора в закритому положенні.
Коли допоміжне джерело живлення вимкнено або його напруга падає через людський фактор (команда розмикання) або з інших причин (збій на стороні живлення), контактор розмикає рухомий контакт під дією пружини, що розмикає.
Для типу з механічною клямкою метод закриття такий самий, як зазначено вище. Після увімкнення контактор утримується в закритому положенні за допомогою механічного замикаючого пристрою (RiMe). Коли контактор отримує команду розмикання, вмикається котушка - механічний замикаючий пристрій розблокується.
Можливі версії виконання
Вакуумні контактори ConVac на 7,2 кВ та 12 кВ доступні:
- стаціонарна;
- висувна версія.
Стаціонарне сповнення комплектується:
- три ізолюючі кришки, відлиті з термопласту, що містять вакуумний переривник;
- електромагнітний механізм;
- модуль керування потужністю;
- допоміжні контакти;
- індикатор стану замикання та розмикання;
- прилавок;
- комплект з механічною клямкою RiMe (тільки для механічно замикаються типів).
Крім вищезгаданого для викочування версій передбачені:
- патрон запобіжника типу DIN або BS відповідно до вимог замовника;
- пристрій автоматичного відключення, пов'язане із запобіжником кожної фази;
- викочуванний пристрій;
- блокувальний пристрій для запобігання викочування при замкнутому контакторі;
- ТТ з автономним харчуванням (за потреби).

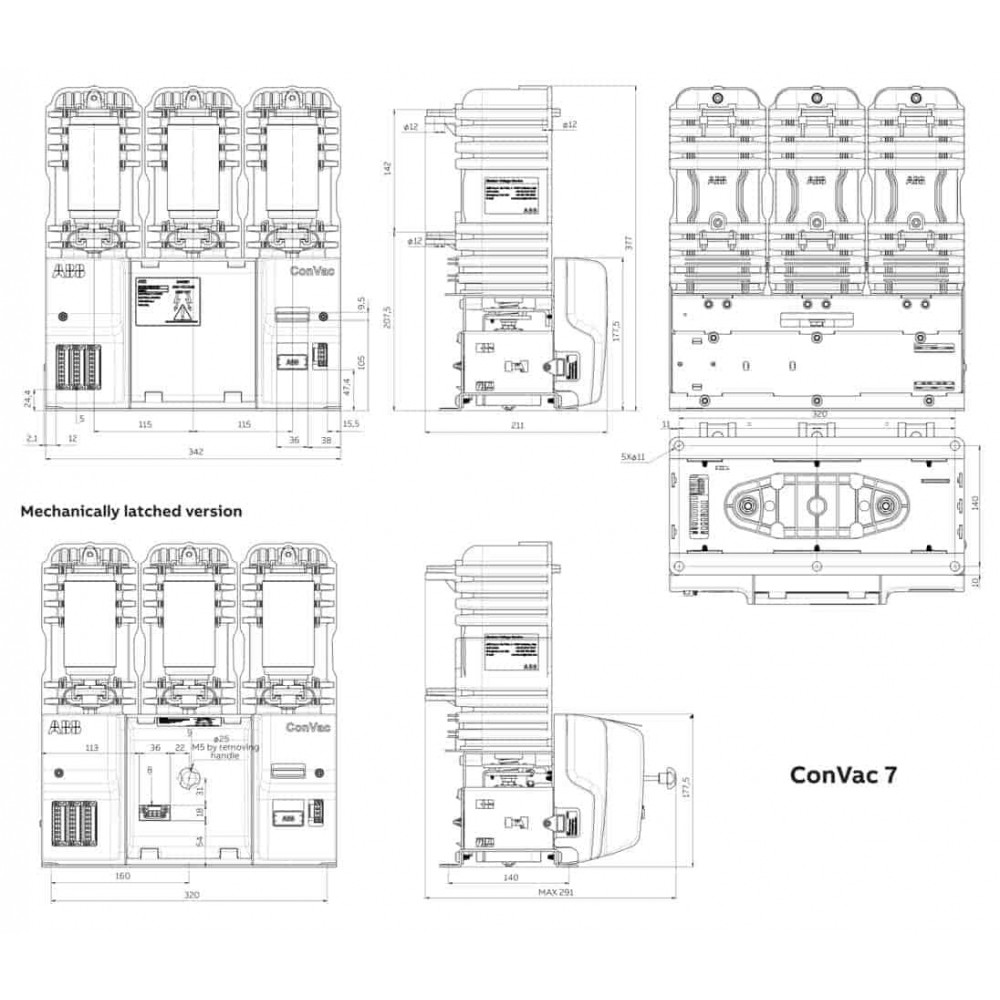

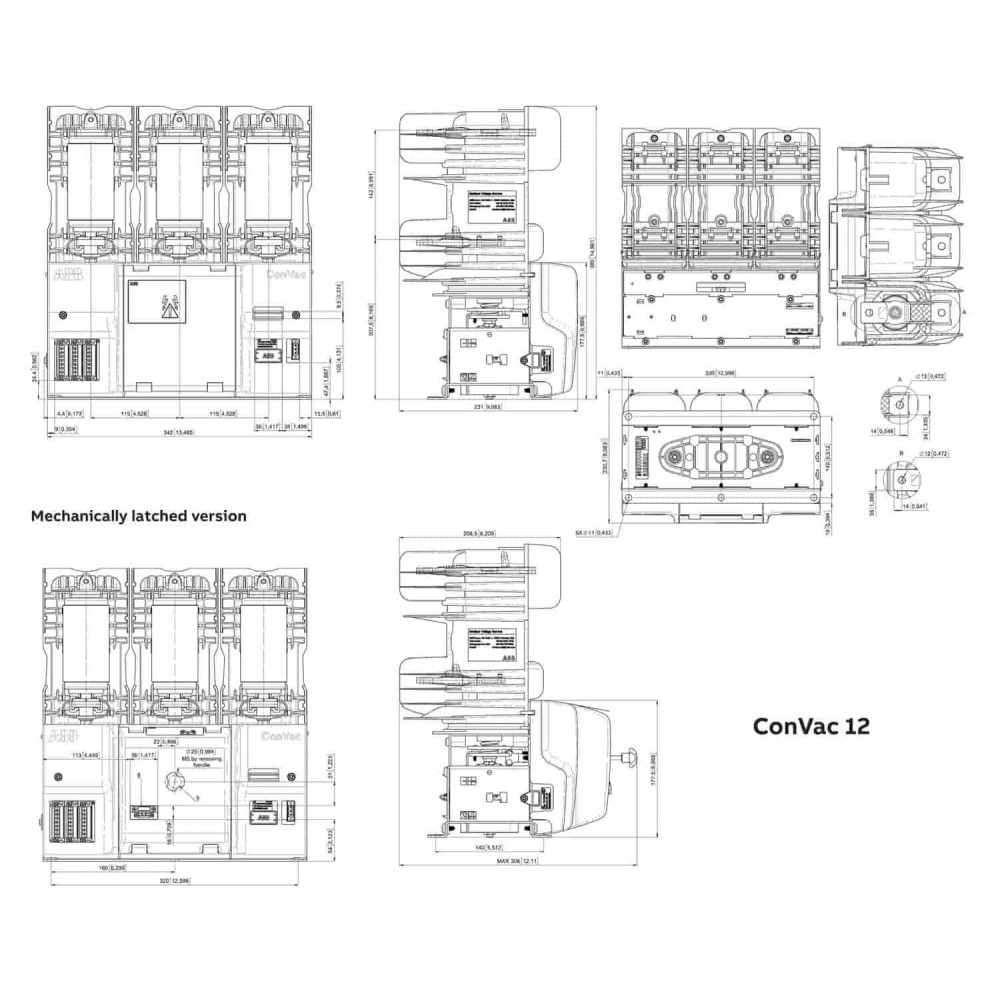

Малюнок 3. Габаритні розміри ConVac.
Характеристики
Характеристики
Номинальное напряжение (U
7,2/12 кВ
Номінальна витримується імпульсна напруга (U imp )
60/75 кВ пік
Номинальное выдерживаемое импульсное напряжение (U
30/42 кВ (1 хв)
