Вакуумний внутрішній вимикач з бічним приводом VD4/R та VD4/L

Отримайте повний прайс
Від офіційного імпортера ABB в Україні. Тільки оптові поставки
Залишивши заявку
Отримайте повний прайс
Вакуумний внутрішній вимикач з бічним приводом VD4/R та VD4/L
Вакуумний внутрішній вимикач з бічним приводом VD4/R та VD4/L
Вакуумний внутрішній вимикач з бічним приводом VD4/R та VD4/L
Вакуумний внутрішній вимикач з бічним приводом VD4/R та VD4/L
Відгуки:
(0)
  • Код товару: VD4/R
  • Наявність: Pre-Order
0.00грн.
Знайшли дешевше?
  1. Верхній термінал
  2. Вакуумний перериватель
  3. Оболочка/полус
  4. Ступица подвижного контакту
  5. Нижній термінал
  6. Гибкое підключення
  7. Пружинная вилка шатуна
  8. Шатун
  9. Кріпленння полюса
  10. Підключення до приводу
Малюнок 1. Вакуумний переривник, вбудованний в полюс.
Нові автоматичні вимикачі VD4/R і VD4/L є заявою, що утверджується на ринку технологій компанії АВВ з проектування та виготовлення вакуумних переривників, а також в області конструкцій, технологій і виробництва автоматичних вимикачів.
В вимикачах середнього напруги VD4 встановлені вакуумні переривникі, вбудовані в полюси. Цей метод виготовлення робить полюси вимикача особливо стійкими і захищає сам переривник від ударів, пили і вологості. У вакуумному переривальнику знаходяться контакти, що являє собою перериваючу камеру.

Сфера застосування

Автоматичні вимикачі VD4/R і VD4/L застосовуються в електричних розподільних установках для контролю та захисту кабелів, повітряних ліній, трансформаторних та розмежувальних підстанцій, двигунів, трансформаторів, генераторів та конденсаторных батарей.
  1. Кнопка розмикання
  2. Кнопка замикання
  3. Лічильник операцій
  4. Механічний сигнальний пристрій розімкнутого/замкнутого стану вимикача
  5. Важіль для ручного зведення пружини (вбудований у привод)
  6. Механічний сигнальний пристрій взведених/невзведених замикаючих пружин

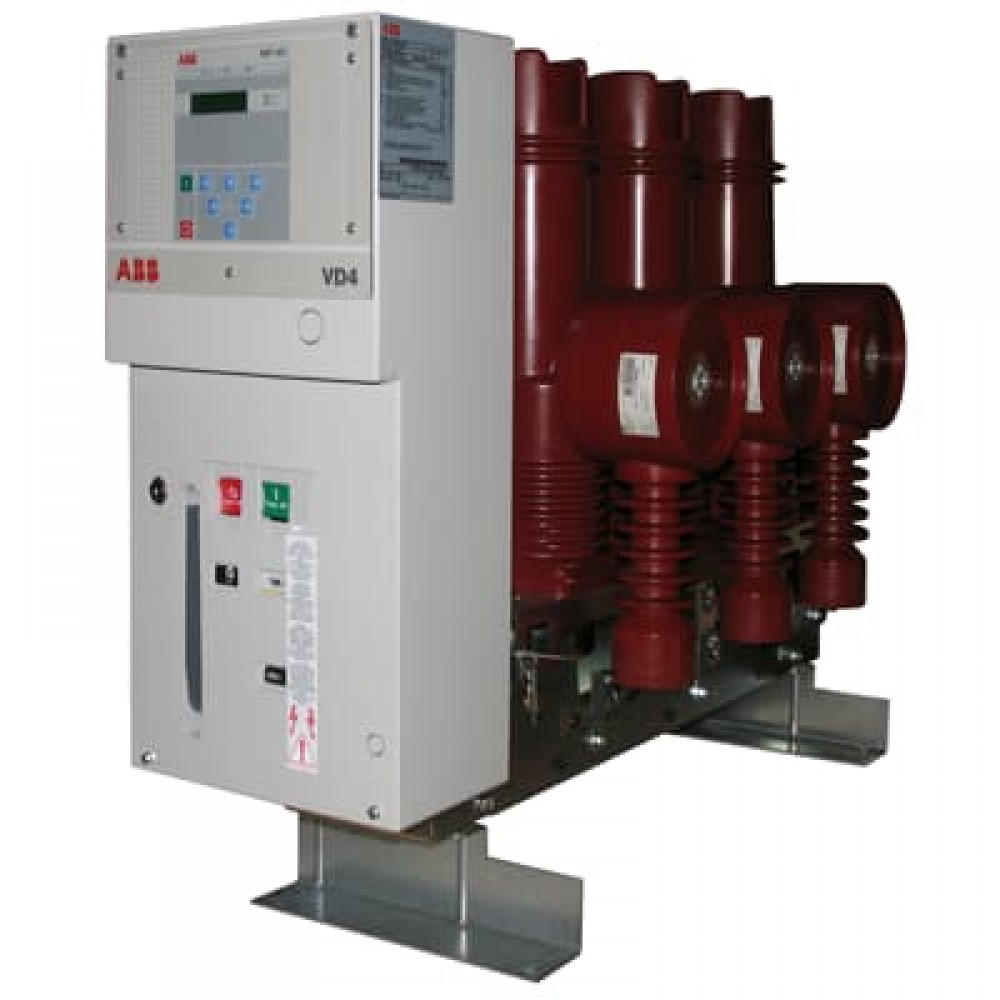

Малюнок 2. Загальний вид вимикача VD4/R або VD4/L.

Главні характеристики

Тип вимикача VD4/R - VD4/L 12 VD4/R - VD4/L 17,5 VD4/R - VD4/L 24
Номінальна напруга кВ 12 17,5 24
Витримувана напруга при 50 Гц кВ 28 38 50
Напруга стійкості до імпульсу кВ 75 95 125
Номінальна частота Гц 50 50 50
Номінальний тепловий ток (40 °C) А 630 800 1250 630 800 1250 630 800 1250
Номінальна розмикаюча здатність і Номінальний допустимий короткочасний ток (3 с) кА 12,5 - - 12,5 - - 12,5 - -
16 16 16 16 16 16 16 16 16
20 20 20 20 20 20 20 20 20
25 25 25 25 25 25 - - -
Пік тока включення кА 31,5 - - 31,5 - - 31,5 - -
40 40 40 40 40 40 40 40 40
50 50 50 50 50 50 50 50 50
63 63 63 63 63 63 - - -
Тривалість розмикання мс 40-60 40-60 40-60
Тривалість дуги мс 10-15 10-15 10-15
Загальна тривалість переривання мс 30-65 30-65 60-65
Тривалість переривання мс 30-60 30-60 30-60
Масса кг 67 67 67

Опис і принцип роботи

Вимикачі серії VD4 – це вакуумні прилади для закритих поміщень. Електричні характеристики приводу у відповідному технічному каталогі, код 1VCP000263.
Вакуумні вимикачі середньої напруги для внутрішньої установки серії VD4 з боковим приводом виготовлені з використанням конструктивного методу роздільних полюсів.
Усередині кожного полюса є вакуумний переривач, який, завдяки спеціальному виробничому процесу, заливається полімерною смолою під час штамповки цилиндра.

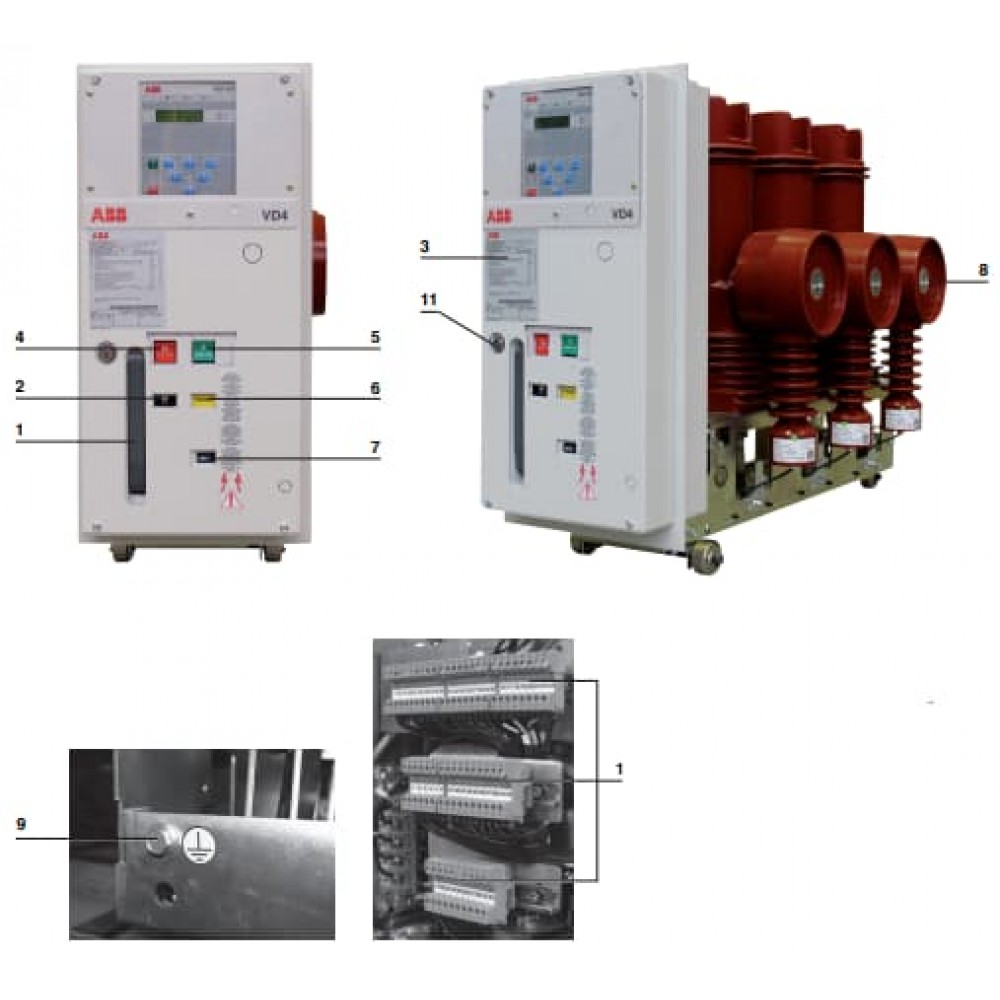

  1. Кнопка розмикання
  2. Кнопка замикання
  3. Лічільник операцій
  4. Механічний сигнальний пристрій розімкнутого/замкнутого стану вимикача
  5. Важіль для ручного зведення пружин (вбудований в приводі)
  6. Механічний сигнальний пристрій зведеною/невзведенної замикаючих пружин
Малюнок 3. Конструкція вимикача VD4/R VD4/L.
Цей метод виготовлення забезпечує захист вакуумного переривача від ударів, пилу та конденсації.
Привод – тип EL з накопиченням енергії, з вільним розцепленням, з розмиканням і замиканням, що не залежать від дій оператора. Привод EL широко використовується для всіх вимикачів серії VD4 з переднім управлінням. Використовуються спеціальні електричні аксесуари (моторедуктор, що включає і вимикає розчіплювач), можливо дистанційне керування вимикачем.
Привод, три полюса і датчики тока (якщо передбачається) укріплюються на металевому шасі без колес. Конструкція дуже компактна, прочна, легка. Вимикачі серії VD4 з боковим приводом – це система під тиском, герметизована на весь термін дії (стандарти IEC 62271-100 і CEI-EN 62271-100).
Вимикачі VD4 з боковим приводом можуть мати наступні версії:
  • фіксований з правостороннім боковим приводом і міжосьовою відстанню полюсів 230 мм;
  • фіксований з лівостороннім боковим приводом і міжосьовою відстанню полюсів 230 мм;
  • фіксований з правостороннім боковим приводом і міжосьовою відстанню полюсів 300 мм;
  • фіксований з лівостороннім боковим приводом і міжосьовою відстанню полюсів 300 мм;
  • викатний з правостороннім боковим приводом, версія для КРУ UniSwitch, з міжосьовою відстанню полюсів 210 мм;
  • викатний з правостороннім боковим приводом, версія для КРУ UniMix, з міжосьовою відстанню полюсів 230 мм;
  • викатний з правостороннім боковим приводом, версія для КРУ UniAir, з міжосьовою відстанню полюсів 300 мм;
  • викатної з правостороннім боковим приводом, версія для КРУ UniSec, з міжосьовою відстанню полюсів 230 мм;
  • викатний з лівостороннім боковим приводом, версія для КРУ UniSec, з міжосьовою відстанню полюсів 230 мм.
За замовленням, залежно від версії, вимикачі можуть узгоджуватися двома або тремя датчиками тока та захисним пристроєм від спорожнення току серії PR521 або REF 601.

Фіксовані вимикачі

Фіксований вимикач (мал. 2) в базовому виконанні комплектується каркасом і переднім захисним екраном.
У нижній частині конструкції мають два опори з отворами, які дозволяють закріпити вимикач.
Для електричних підключених допоміжних ланцюгів вимикача є клемна колодка (10). Вінт заземлення знаходиться в задній частині вимикача. Додаткові деталі приводу позначені на малюнку 2.

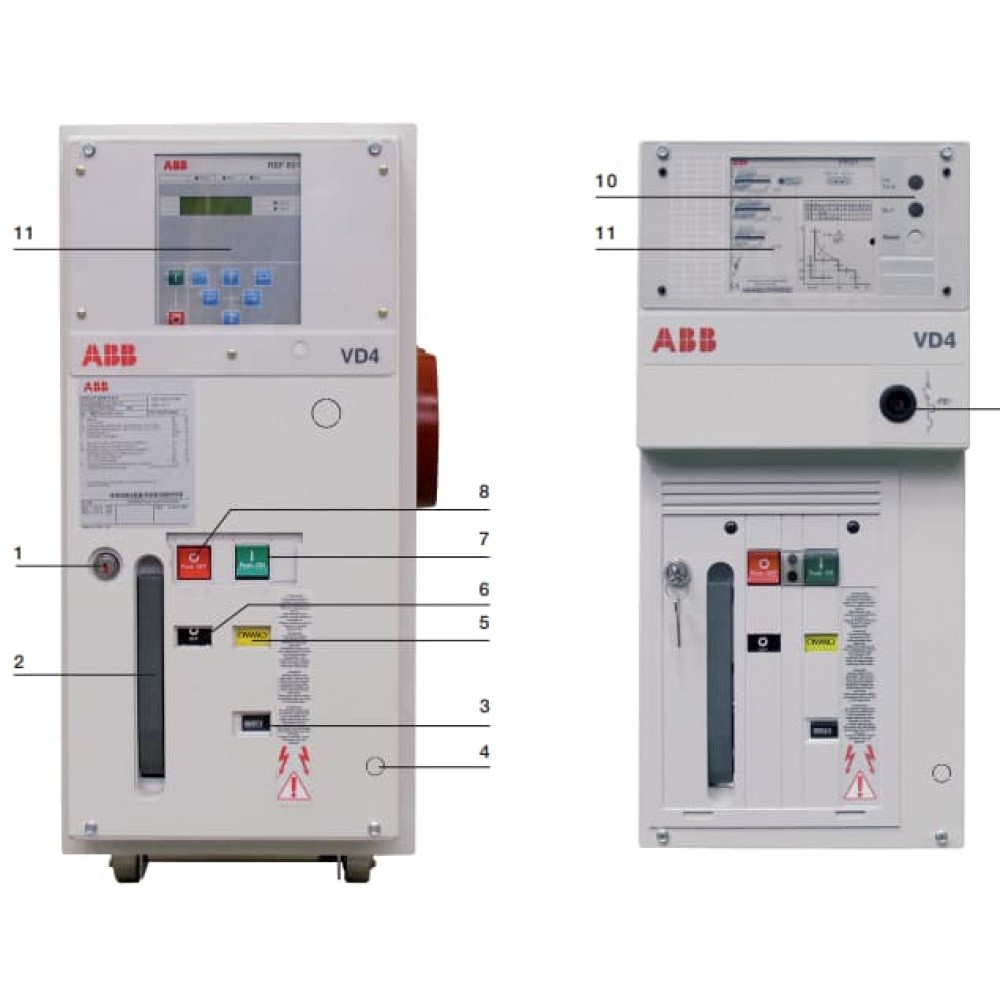

  1. Блокування із ключем
  2. Важіль взведення замикаючих пружин
  3. Лічильник операцій
  4. Механічний вмикаючий пристрій розчіплювача мінімальної напруги
  5. Механічний сигнальний пристрій зведених/невзведених замикаючих пружин
  6. Механічний сигнальний пристрій розімкнутого/замкнутого стану вимикача
  7. Кнопка замикання
  8. Кнопка розмикання
  9. Кнопка взведення захисного вимикача моторедуктора
  10. Сигнал спрацьовування реле
  11. Реле REF601/PR521
Малюнок 4. Управління вимикачем VD4/R VD4/L.

Аксесуари

Вимикачі VD4-CS мають повну лінійку аксесуарів, що дозволяють задовольняти будь-які вимоги системи. Управління має уніфіковану гамму приладдя та запасних частин, які легко визначаються та замовляються.
Встановлення приладдя здійснюється зручно, з передньої сторони вимикача. Електричне підключення здійснюється за допомогою роз'ємів у вигляді вилки та розетки.
Використання, обслуговування та експлуатація цього апарату є простими та потребують обмеженого залучення ресурсів.

Обслуговування

Операції обслуговування призначені для забезпечення справної роботи апарату якомога довше. Відповідно до вимог норм МЕК 61208/DIN 31051 повинні виконуватися такі операції:
  1. Огляд: Визначення реальних умов
  2. Капремонт: Виконання заходів, призначених для збереження спеціальних умов
  3. Ремонт: Виконує заходи, призначені для відновлення спеціальних умов.
Вакуумні вимикачі мають просту, міцну та довговічну конструкцію. Привід не потребує обслуговування протягом усього терміну експлуатації, а лише функціонального огляду.
Вакуумні переривники не потребують обслуговування протягом усього терміну експлуатації. Вакуумний переривник не утворює шкідливого впливу навіть у разі частого переривання при номінальному струмі та при струмі короткого замикання.
Виконання обслуговування та його мета визначається умовами навколишнього середовища, послідовністю операцій та відключеннями при короткому замиканні.
Для виконання операцій обслуговування дотримуйтесь таких норм:
  • відповідні специфікації, наведені в розділі «Норми та специфікації»;
  • норми безпеки на робочому місці, наведені в розділі «Пуск в експлуатацію та управління»;
  • норми та специфікації, дійсні в країні встановлення даного апарату.
Операції обслуговування можуть виконуватися лише кваліфікованим персоналом, який дотримується всіх правил безпеки. Крім того, рекомендується звертатися до персоналу АВВ хоча б у випадках перевірки робочих характеристик та ремонту. Під час обслуговування вимикайте живлення та забезпечуйте безпеку апарата.
Перед виконанням будь-яких операцій переконайтеся, що вимикач вимкнений, пружини не зведені, та живлення відключено (ланцюг середньої напруги та допоміжні ланцюги).

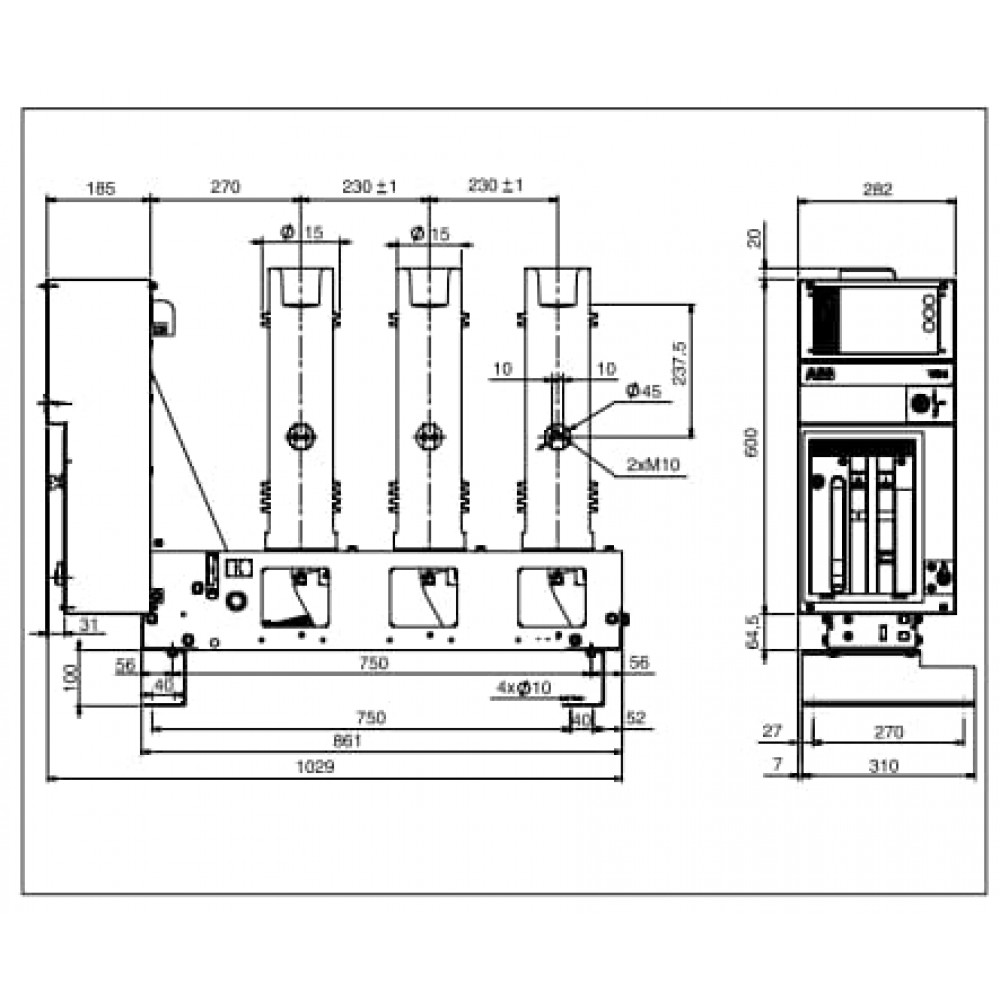

Малюнок 5. Габаритні вимикачі VD4/R VD4/L.

Транспортування

Вимикач поставляється у спеціальній упаковці, у відключеному стані, з незведеними пружинами.
Кожен апарат захищається пластиковим пологом, щоб запобігти попаданню води під час навантаження та розвантаження, а також щоб захистити його від пилу під час складування.
Перед виконанням будь-якої операції завжди перевіряйте, щоб пружини приводу не були зведені, а сам апарат знаходився у відключеному стані.
Для підіймання та переміщення вимикача дійте наступним чином:
  • використовуйте спеціальний підйомний пристрій (не поставляється), обладнаний тросами з підйомними гаками;
  • вставте гаки в опори, прикріплені до рами вимикача, та підніміть. Зачепіть гаки за отвори опори, залежно від типу апарата;
  • наприкінці операції (і, у будь-якому випадку, перед пуском в експлуатацію) відчепіть підйомний пристрій та зніміть опори з рами.
Під час переміщення зверніть особливу увагу на те, щоб не впливати на ізолюючі частини та термінали вимикача. Апарати не повинні переміщатися, вставляючи підйомні засоби безпосередньо під апарат.
У випадку, якщо необхідно вдатися до цієї техніки, встановіть вимикач на піддон або міцну опорну поверхню. У будь-якому випадку рекомендується виконувати підйом, завжди використовуючи опори.

Перевірка при отриманні

При отриманні перевірте стан приладу, збереження упаковки та відповідність даних паспортної таблички та даних, зазначених у підтвердженні замовлення або транспортної накладної.
Переконайтеся також, що в постачання включено весь матеріал, описаний у транспортній накладній. Якщо ж при розпакуванні виявляється будь-який збиток чи неправильність поставки, то якнайшвидше сповістите звідси фірму АВВ (безпосередньо, через представника чи постачальника), у разі, протягом п'яти днів із моменту отримання.
Прилад поставляється лише з тим приладдям, яке було вказано при складанні замовлення, і схвалено у підтвердженні замовлення, спрямованому фірмою АВВ.
В упаковці міститься наступна супровідна документація:
  • посібник з експлуатації;
  • протокол випробувань;
  • ідентифікаційна картка;
  • копія вантажовідправної документації;
  • електрична схема.
Іншими документами, що передують надсиланню апарата, є:
  • підтвердження замовлення;
  • оригінал сповіщення про відправлення;
  • креслення або документи щодо особливих конфігурацій/умов.
