Вакуумний вимикач змінного струму для зовнішньої установки на об'єктах залізничного транспорту FSK II+ (МЕК)

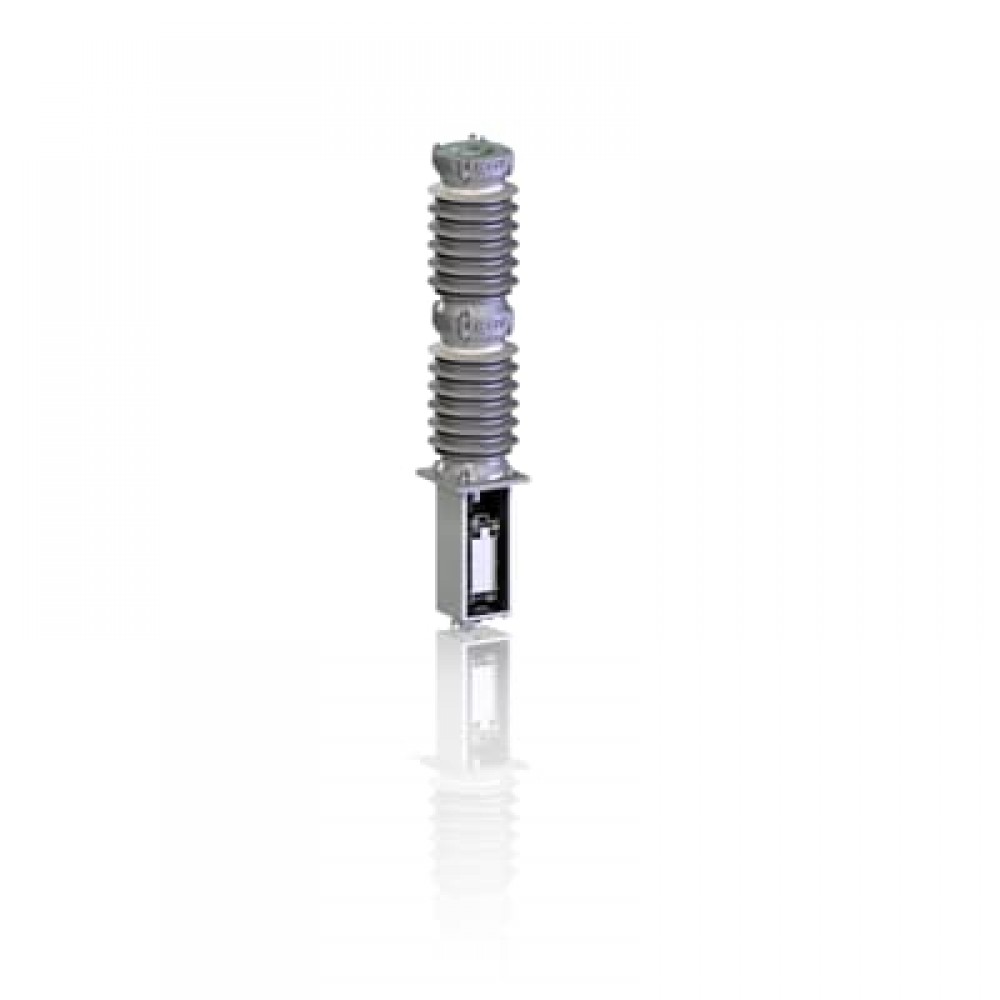

Малюнок 1. Вигляд вимикача.

FSK II – це перший у світі вимикач зовнішнього застосування для залізничного електропостачання, який серійно випускається, та в якому використовується технологія спрацьовування. Переваги цієї технології:

• зниження витрат на технічне обслуговування;
• підвищена надійність роботи завдяки зменшеній кількості компонентів та відповідних налаштувань;
• застосування інтерфейсів із цифровими входами, що зменшує споживання енергії;
• швидка проста заміна будь-якого основного компонента;
• повна взаємозамінність полюсів та компонентів.

Головні характеристики

Опис

Нові вимикачі типу FSK II+ були розроблені для ринку залізничного змінного струму із зовнішнім використанням внаслідок постійного вдосконалення колишнього покоління FSK I. Ця лінійка продуктів заснована на перевірених технологічних компонентах та використовує технологію переривання у вакуумі.

Струм переривається в ємності з високим вакуумом. При розмиканні контактів між контактами виникає дуга із парів металу. Вони переносять струм до наступного нульового значення струму. При нулі вона гасне, а пари металу конденсуються на поверхнях протягом кількох мікросекунд. Це означає, що зазор дуже швидко відновлює свою електричну міцність завдяки швидкому перериванню та низькому опору дуги. Контакти відрізняються високою надійністю, тому електрична зносостійкість є дуже високою. Ця технологія добре підходить для залізничного транспорту, де умови експлуатації висувають високі вимоги.

Високовольтний полюс

Полюс складається з вакуумного переривника, укладеного в порожні порцелянові ізолятори. На замовлення вони змінюються на силіконові. Простір між ізолятором та вакуумним вимикачем заповнений сухим азотом N₂ під тиском 0,5 бар (або елегазом на замовлення).

1. Переривник
2. Порцелянові ізолятори
3. Вакуумний переривник

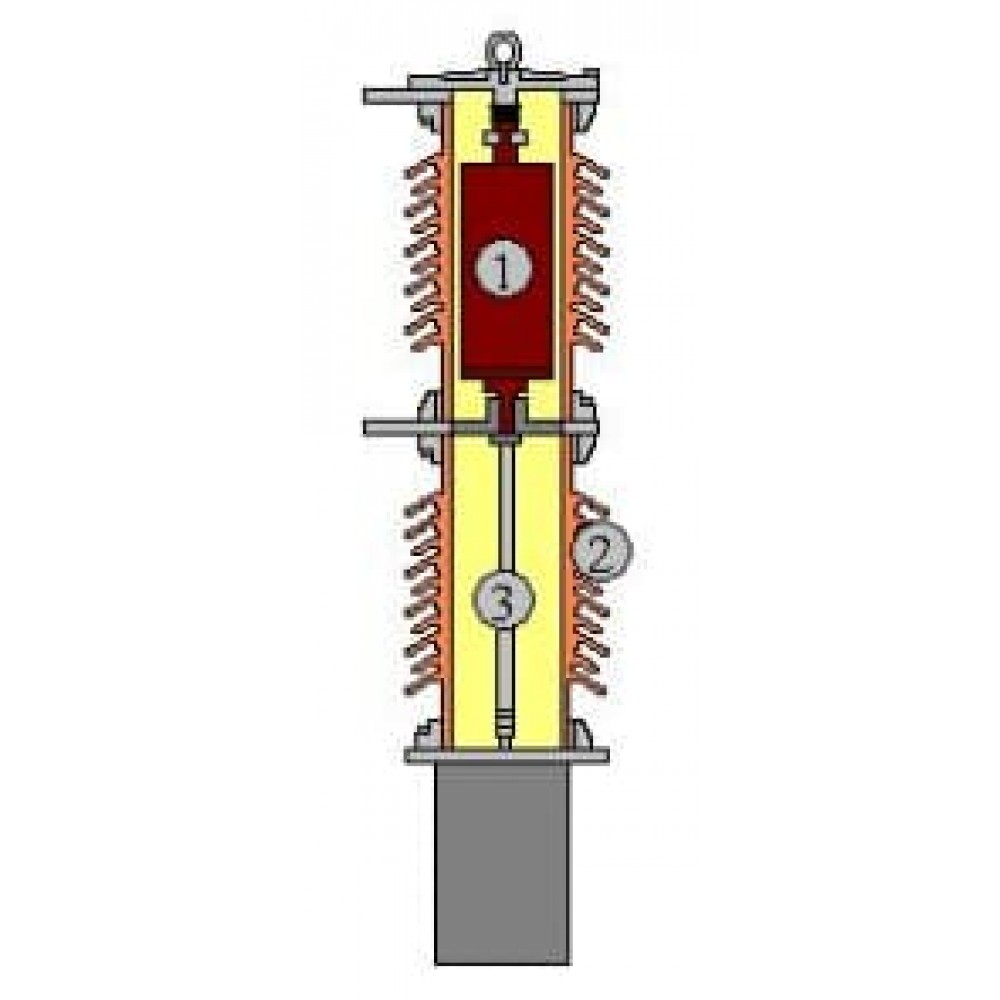

Малюнок 2. Високовольтний полюс.

Це гарантує комфортне середовище навколо переривника, що не містить вологи. На газ N₂ (або SF6) не впливає електрична дуга, яка виникає лише у вакуумі, укладеному в порожні порцелянові ізолятори.

Магнітний привід

Магнітний привід – це сучасна концепція механізму, яка зберігає та контролює свою електричну енергію. Завдяки чому виходить система, яка не вимагає обслуговування, яка має ще більший термін служби, ніж її механічні попередники.

Ретельний відбір всіх компонентів та надійна конструкція гарантують максимальну надійність навіть при високому навантаженні. Технологія магнітного приводу раніше була успішно впроваджена для трифазних вимикачів середньої напруги. З огляду на досвід їх експлуатації можна зробити висновок про надійність.

Привід є бістабільною магнітною системою, що складається з двох постійних магнітів, що працюють у відкритому або закритому просторі, і двох котушок з електричним збудженням. Операції перемикання дозволяються при збудженні однієї з котушок доки утримуюча сила постійних магнітів не буде перевищена. Привід передає свій рух безпосередньо на рухомий контакт вакуумного переривника.

Малюнок 3. Магнітний привід.

Плата управління

Плата управління складається з двох основних елементів:

1. Джерело живлення.
2. Блок управління.

Джерело живлення

Усі необхідні вхідні та вихідні сигнали не залежать від типу допоміжної напруги в іншій частині системи та інтегруються за допомогою технології, що підключається.

Підбір відповідного внутрішнього живлення з мережею перетворювача UC-DC робить вимикач незалежним від рівня допоміжної напруги.

Джерело живлення має гальванічну ізоляцію для захисту вимикача від зовнішніх впливів.

Блок управління

Блок управління є невеликою шафою з нержавіючої сталі, в якій розміщені електронна плата, конденсатор, нагрівальний опір, кнопки та додаткові контакти NO/NC без напруги. Складається в основному із вхідних каналів, блоку обробки, виходів потужності та виходів повідомлень.

Основними завданнями блоку управління є:

• прийняття вхідних команд та операцій від кнопок управління на вимикачі або дистанційно;
• перевірка стану інших входів, напруги конденсатора та інформації про положення;
• перемикання напруги конденсатора на відповідну котушку;
• від'єднання котушки від конденсатора при досягненні головним контактом свого кінцевого положення.

Логіка блоку обробки враховує пріоритет команд вимкнення та поєднує функції захисту від стрибків та самодіагностики.

Входи та виходи

Кілька цифрових входів керують автоматичним вимикачем. Доступні два входи відключення, а також один вхід блокування увімкнення. Входи оснащені фільтрами нижніх частот для придушення перешкод у мережі. Завдяки мостоподібному випрямлячу сигнали з частотою 50 Гц можуть подаватися на входи без додаткового інтерфейсу. Декілька цифрових виходів повідомляють про стан автоматичного вимикача. Доступні виходи «вимикач розімкнуті» і «вимикачі замкнуті», а також один вихід «готовий» і один вихід «не готовий».

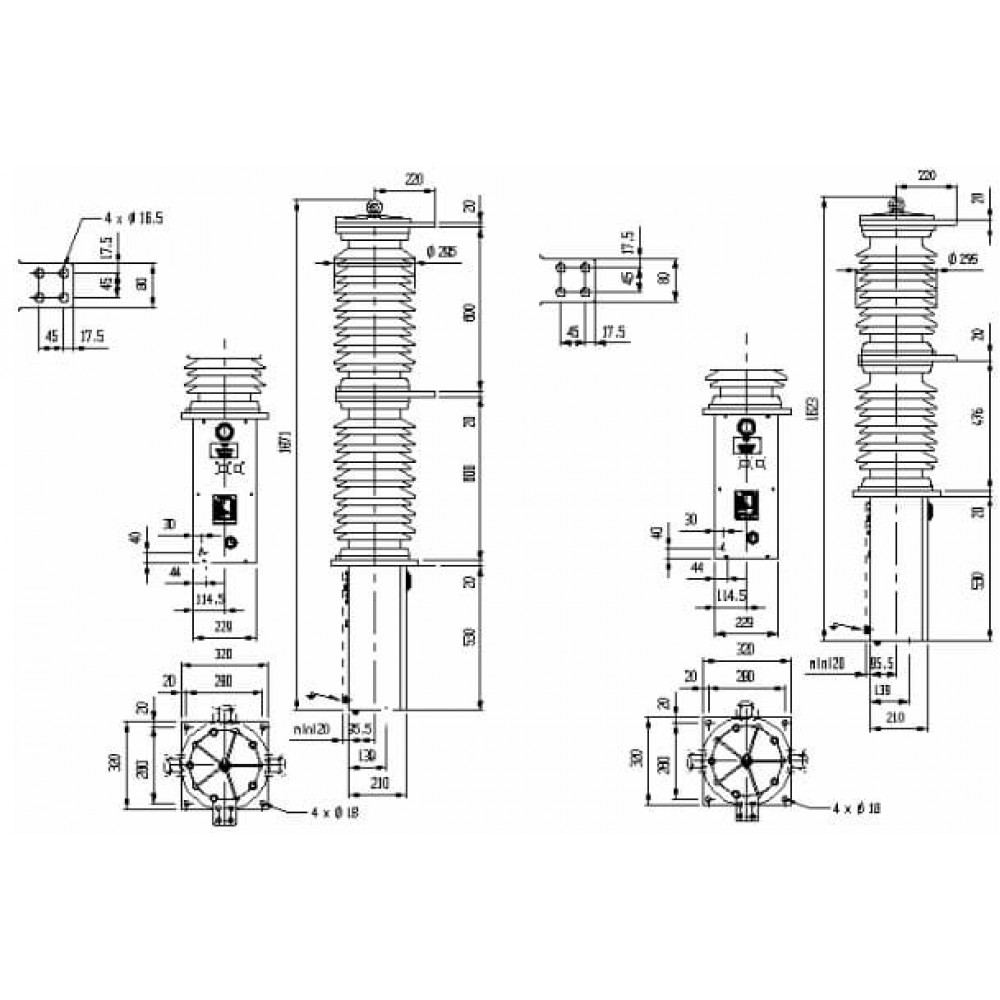

Малюнок 4. Габарити пристрою.

Місцеве управління

Місцеве управління переривником здійснюється за допомогою кнопок увімкнення/вимкнення. Світлодіодний індикатор показує готовність до роботи.

Конденсаторна батарея

Конденсатор накопичує електричну енергію, необхідну для повного циклу. Також забезпечує подачу живлення на електроніку. Енергоємності достатньо для часу буферизації 200 с при відмові допоміжного джерела живлення.

Після циклу автоматичного повторного ввімкнення для перезаряджання конденсаторної батареї потрібно кілька секунд і менше 100 Вт (середнє значення за час заряджання). Зовнішнє енергоспоживання дуже низьке.

Самоконтроль

Відстежує роботу програмованої панелі керування. Контролюються додаткові умови:

• наявність внутрішньої напруги;
• положення датчиків кінцевого положення (XOR);
• рівень напруги конденсатора.

Якщо ці чотири умови виконані, світлодіод готовності світиться, вихідний контакт Ready замкнутий, а вихідний контакт Not Ready розімкнуто.
