ABB VD4-AF - Вакуумний вимикач

Відгуки:

(0)

Код товару: vd4-af
Наявність: Pre-Order

0.00грн.

Кількість:

Внутрішній вакуумний вимикач з приводом від серводвигуна для сталеплавильних печей – безпечна та безупинна робота та захист. Щоб виключити простої для капітального ремонту вимикача і цим знизити загальні витрати на експлуатацію печі, ABB розробила унікальний автоматичний вимикач для внутрішньої установки, здатний виконувати до 150 000 операцій включення-вимикання. Автоматичний вимикач VD4 Arc Furnace заснований на вакуумній технології та інноваційних системах спрацьовування, щоб забезпечити нове високоякісне, надійне та ефективне рішення.

Заснований на добре зарекомендованій і високонадійній платформі VD4 з більш ніж одним мільйоном установок з 1986 року, VD4AF протестований на відповідність найсуворішим вимогам IEEE і IEC. Він покращує захист обладнання та максимізує продуктивність за рахунок продовження терміну служби більш ніж на 10 відсотків протягом трьох років.

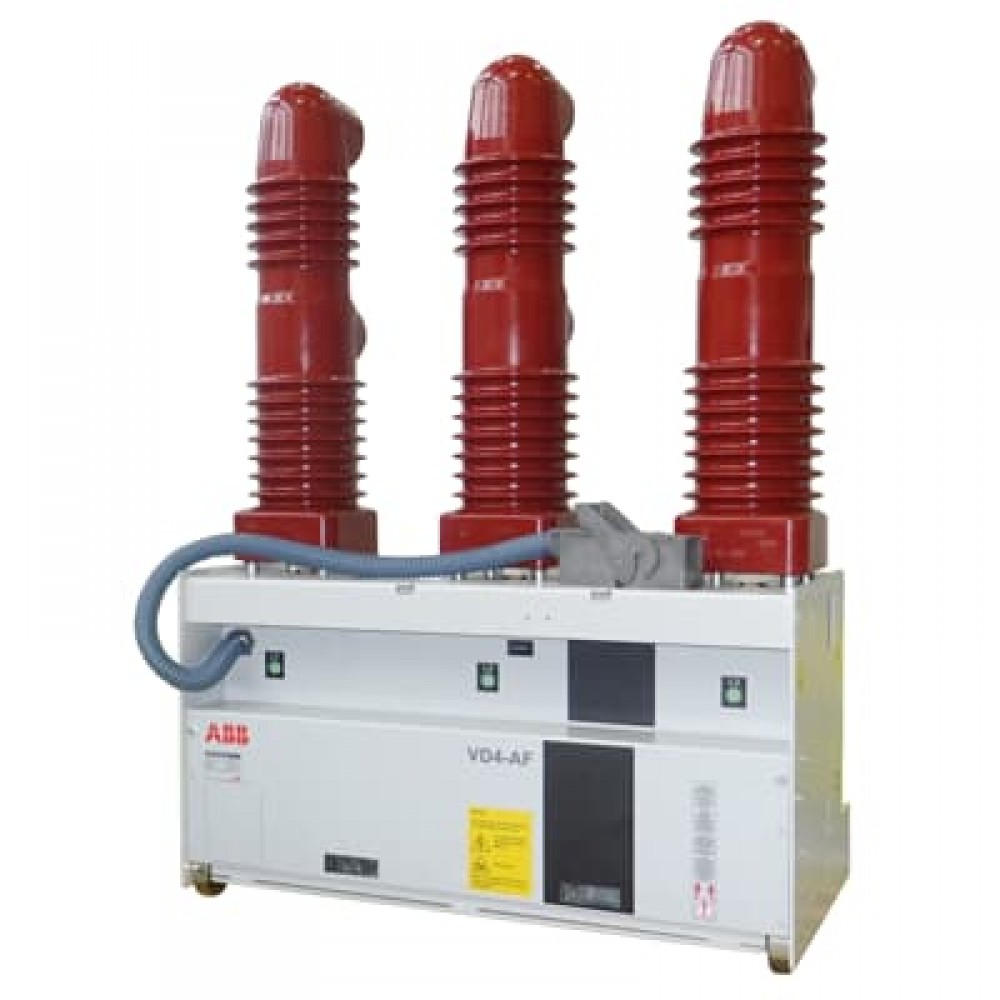

Малюнок 1. Загальний вигляд вимикача.

Сталеплавильне виробництво – одна з найважчих областей застосування будь-якого автоматичного вимикача через суворі умови та екстремальні процеси в електродуговій печі. Такі умови можуть вплинути на працездатність трансформатора та приладів підприємства, викликаючи дорогий ремонт та простої, що призводить до зниження продуктивності.

Компактний пристрій «все в одному» означає, що обладнання, яке раніше було потрібне для вирішення проблем захисту печей, більше не потрібно, що призводить до значної економії коштів та площі на підприємствах.

Рішення VD4-AF захищає трансформатор, усуваючи процеси перепаду напруги, які можуть статися під час перемикання трансформатора через вбудований датчик. Таким чином, вакуумний вимикач пропонує безперервну прогнозовану індикацію стану та точну синхронізацію з напругою мережі, щоб контролювати електричний струм, що проходить через піч, при зниженні ризику відмов та підвищенні безпеки.

На додаток до технічних можливостей, VD4-AF має висувну конструкцію з роликами на підлозі, яка при необхідності може бути об'єднана з внутрішніми шафами ABB, що забезпечує більш швидку та легку інтеграцію або заміну сталевих конструкцій.

Сфера застосування

Вимикач VD4-AF підвищує ефективність управління сталеливарною промисловістю за рахунок збільшення терміну служби активів та зниження експлуатаційних витрат, являє собою перший автоматичний вимикач середньої напруги (MV) із серводвигунами, що забезпечують точне керування приводом та перемикання трансформатора без кидків струму для мереж напругою до 38 кВ.

VD4AF здатний відключати струми із затримкою переходу через нуль, що може статися у разі несправностей, що надходять від печі, або несправностей під час синхронізації з високовольтною мережею. Його технологія переривання дозволяє витримувати серйозні перехідні відновлювальні напруги (TRV) для захисту критично важливого обладнання. Він чудово справляється з максимальною кількістю перемикань і не потребує обслуговування. Завдяки своїм компактним розмірам, VD4-AF підходить для встановлення в сталеплавильні печі, що працюють у мережі середньої напруги, для отримання найбільш економічного рішення.

Головні характеристики

Витримувана напруга при 50 Гц	кВ	36			38
Витримуване імпульсна напруга	кВ	95			95
Випробувальна напруга (1,2/50мкс)	кВ	185			185
Номінальний нормальний струм	А	1250	2000	2500	1250	2000	2500
Номінальна частота	Гц	50			50
Номінальний струм відключення	кА	31,5			31,5
Струм електродинамічної стійкості	кА	82			82
Власний час відключення	мс	35			35
Повний час відключення	мс	45-50			45-50
Час відключення	мс	50			50
Механічно ресурс	цикли	150000			150000
Маса	кг	230			230

Опис та принцип роботи

Вимикачі VD4-AF використовують сервопривід, який дозволяє виконувати моніторинг і вчасно здійснювати увімкнення або вимкнення незалежно від оператора. Механізм управління відрізняється простою конструкцією та експлуатацією, а також можливістю привести його у відповідність до вимог замовника за допомогою великого асортименту, додаткових пристроїв, що легко і швидко встановлюються.

Верхнє виведення
Вакуумний переривник
Оболонка/полюс
Ступиця рухомого контакту
Нижнє виведення
Гнучкий зв'язок
Пружини контактного натискання
Тяга
Основа полюса
З'єднання з приводом

Малюнок 2. Вакуумний переривник, вбудований в полюс.

Вимикачі VD4-AF – це вакуумні апарати для закритого обладнання, що випускаються у викочуванному вигляді.

Привід та полюси закріплені на металевому шасі. Компактна структура забезпечує механічну міцність та надійність.

Внаслідок розмикання контактів утворюються окремі точки плавлення на поверхні катода. Це призводить до утворення пари металу, які підтримують дугу.

Дузі властиве поширення по поверхні контакту та теплового впливу. При номінальному значенні струму електрична дуга запобіжника завжди поширеного типу. Ерозія контакту дуже невелика, а кількість розмикань дуже висока. При збільшенні сили струму, що переривається (понад номінального значення) електрична дуга перетворюється з поширеної в стиснуту під дією ефекту Холла.

Починаючи з анода, дуга стискається, і в міру збільшення струму концентрується. Відповідно до зацікавленої зони виникає підвищення температури з тепловим перевантаженням контакту, що випливає з цього.

Для запобігання перегріву та ерозії контактів, дузі надається обертання. Завдяки чому її можна порівняти з рухомим провідником, через який проходить струм. Особлива геометрія спіральних контактів утворює магнітне радіальне поле в будь-якій зоні колони концентрованої дуги на колах контактів. Самоутворюється електромагнітна сила, що діє тангенціально, викликаючи швидке обертання дуги навколо осі контактів.

Таким чином, дуга примушується до обертання і задіяння більшої поверхні по відношенню до дуги з фіксованим контактом.

Все це не тільки знижує теплове навантаження контактів, але й доводить до незначного рівня ерозію контактів і, найголовніше, дозволяє контролювати процес відключення навіть при дуже високому струмі короткого замикання.

Вакуумні переривники ABB – це пристрої, що розмикаються при природному проходженні струму через нуль, таким чином запобігають повторному виникненню дуги після природного проходження струму через нуль.

Швидке зниження щільності струму та швидка конденсація парів металу одночасно з нульовим моментом струму дозволяють відновити максимальну діелектричну міцність між контактами переривника протягом декількох тисячних часток секунди.

Малюнок 3. Схема переходу від поширеної дуги до стиснутої у вакуумному переривнику.

Конструкція вимикача

Вони складаються з візка, на якому закріплена конструкція вимикача, що несе. Вимикачі для щитів UniGear ZS1, UniSec та модулів PowerCube.

З'єднання виходить кабель з роз'ємом (вилкою) для підключення електричного керуючого приладдя. У верхній частині вимикача закріплені упори для увімкнення контактів (вкачений/викачений), розташованих у КРУ.

З боків вимикача закріплені спуски для приводу в дію засувок для ізоляції контактів середньої напруги комірки або КРУ. Для вимикачів для КРУ UniSec передбачаються колеса.

На передній частині візка вимикача встановлена балка з ручками для зачеплення вимикача з метою виконання вкочування та викочування за допомогою спеціального важеля керування.

Вимикач укомплектований контактами, що розмикають. Комплектується спеціальними блоками на передній балці, які забезпечують встановлення на відповідних кріпленнях КРУ.

Аксесуари

Вимикачі VD4AF мають повну лінійку аксесуарів, що дозволяють задовольняти будь-які вимоги системи. Управління має уніфіковану гамму приладдя та запасних частин, які легко визначаються та замовляються.

Встановлення приладдя здійснюється зручно, з передньої сторони вимикача. Електричне підключення здійснюється за допомогою роз'ємів у вигляді вилки та розетки.

Використання, обслуговування та експлуатація цього апарату є простими та потребують обмеженого залучення ресурсів.

Малюнок 4. Геометрія контакту з радіальним магнітним полем і дугою, що обертається в вакуумі. Розвиток струму та напруги протягом однієї фази під час переривання у вакуумі.

Обслуговування

Операції обслуговування призначені для забезпечення справної роботи апарату якомога довше. Відповідно до вимог норм МЕК 61208/DIN 31051 повинні виконуватися такі операції:

Огляд: Визначення реальних умов.
Капремонт: Виконання заходів, призначених для збереження спеціальних умов.
Ремонт: Виконання заходів, призначених для відновлення спеціальних умов.

Вакуумні вимикачі мають просту, міцну та довговічну конструкцію. Привід не потребує обслуговування протягом усього терміну експлуатації, а лише функціонального огляду.

Вакуумні переривники не потребують обслуговування протягом усього терміну експлуатації. Вакуумний переривник не утворює шкідливого впливу навіть у разі частого переривання при номінальному струмі та при струмі короткого замикання.

Виконання обслуговування та його мета визначається умовами навколишнього середовища, послідовністю операцій та відключеннями при короткому замиканні.

Для виконання операцій обслуговування дотримуйтесь таких норм:

відповідні специфікації, наведені в розділі «Норми та специфікації»;
норми безпеки на робочому місці, наведені в розділі «Пуск в експлуатацію та управління»;
норми та специфікації, дійсні в країні встановлення даного апарату.

Операції обслуговування можуть виконуватися лише кваліфікованим персоналом, який дотримується всіх правил безпеки. Крім того, рекомендується звертатися до персоналу АВВ хоча б у випадках перевірки робочих характеристик та ремонту. Під час обслуговування вимикайте живлення та забезпечуйте безпеку апарата.

Перед виконанням будь-яких операцій переконайтеся, що вимикач вимкнений, пружини не зведені, та живлення відключено (ланцюг середньої напруги та допоміжні ланцюги).

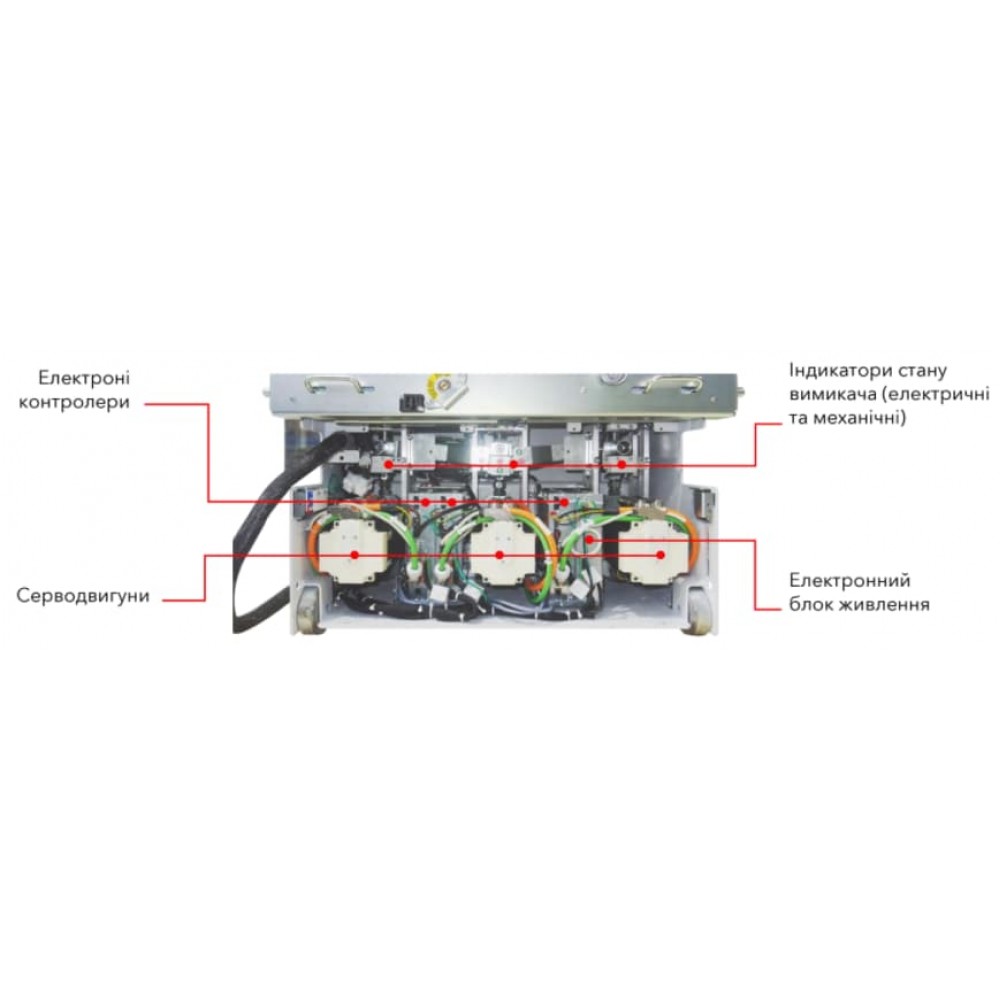

Малюнок 5. Привід вимикача.

Транспортування

Вимикач поставляється у спеціальній упаковці, у відключеному стані, з незведеними пружинами.

Кожен апарат захищається пластиковим пологом, щоб запобігти попаданню води під час навантаження та розвантаження, а також щоб захистити його від пилу під час складування.

Перед виконанням будь-якої операції завжди перевіряйте, щоб пружини приводу не були зведені, а сам апарат знаходився у відключеному стані.

Для підіймання та переміщення вимикача дійте наступним чином:

використовуйте спеціальний підйомний пристрій (не поставляється), обладнаний тросами з підйомними гаками;
вставте гаки в опори, прикріплені до рами вимикача, та підніміть. Зачепіть гаки за отвори опори, залежно від типу апарата;
наприкінці операції (і, у будь-якому випадку, перед пуском в експлуатацію) відчепіть підйомний пристрій та зніміть опори з рами.

Під час переміщення зверніть особливу увагу на те, щоб не впливати на ізолюючі частини та термінали вимикача. Апарати не повинні переміщатися, вставляючи підйомні засоби безпосередньо під апарат.

У випадку, якщо необхідно вдатися до цієї техніки, встановіть вимикач на піддон або міцну опорну поверхню. У будь-якому випадку рекомендується виконувати підйом, завжди використовуючи опори.

Перевірка при отриманні

При отриманні перевірте стан приладу, збереження упаковки та відповідність даних паспортної таблички та даних, зазначених у підтвердженні замовлення або транспортної накладної.

Переконайтеся також, що в постачання включено весь матеріал, описаний у транспортній накладній. Якщо ж при розпакуванні виявляється будь-який збиток чи неправильність поставки, то якнайшвидше сповістите звідси фірму АВВ (безпосередньо, через представника чи постачальника), у разі, протягом п'яти днів із моменту отримання.

Прилад поставляється лише з тим приладдям, яке було вказано при складанні замовлення, і схвалено у підтвердженні замовлення, спрямованому фірмою АВВ.

В упаковці міститься наступна супровідна документація:

посібник з експлуатації;
протокол випробувань;
ідентифікаційна картка;
копія вантажовідправної документації;
електрична схема.

Іншими документами, що передують надсиланню апарата, є:

підтвердження замовлення;
оригінал сповіщення про відправлення;
креслення або документи щодо особливих конфігурацій/умов.

Технічна інформація

Відгуки (0)

Відгуків про цей товар ще не було.

Вакуумний вимикач VD4-AF
