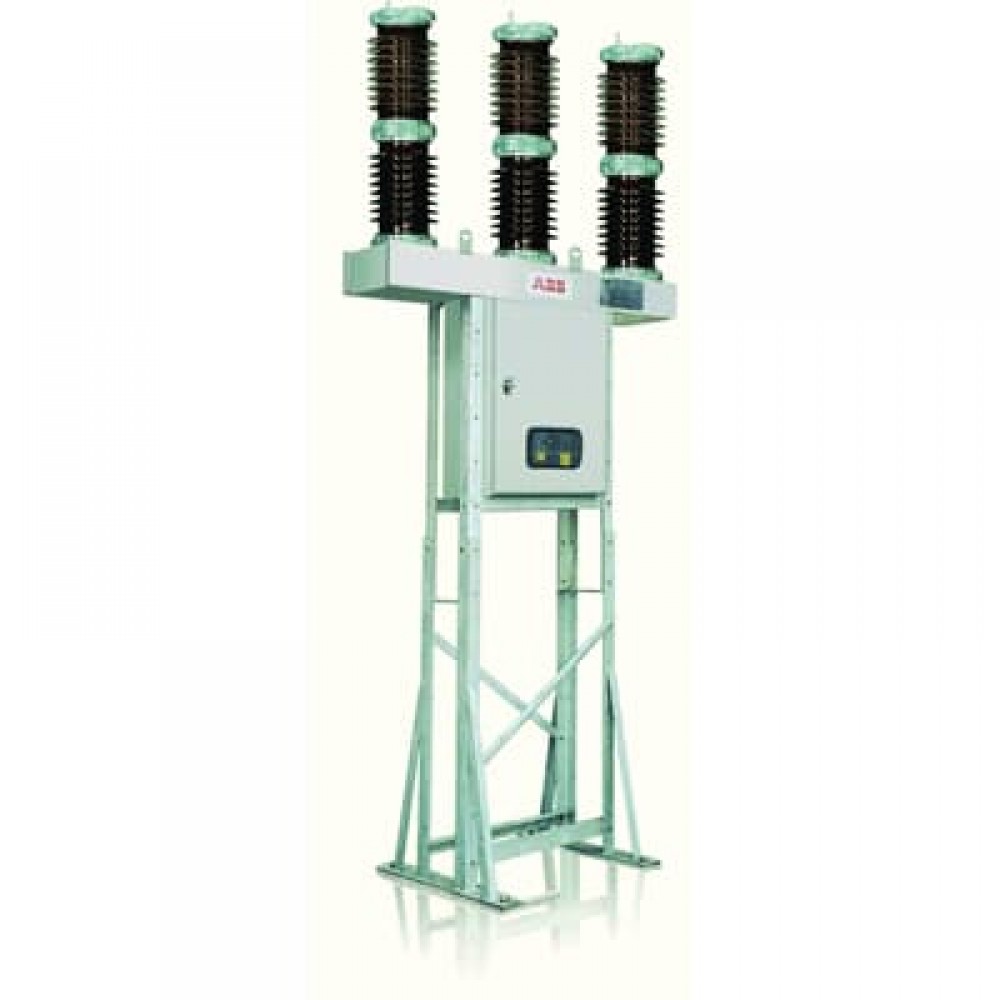

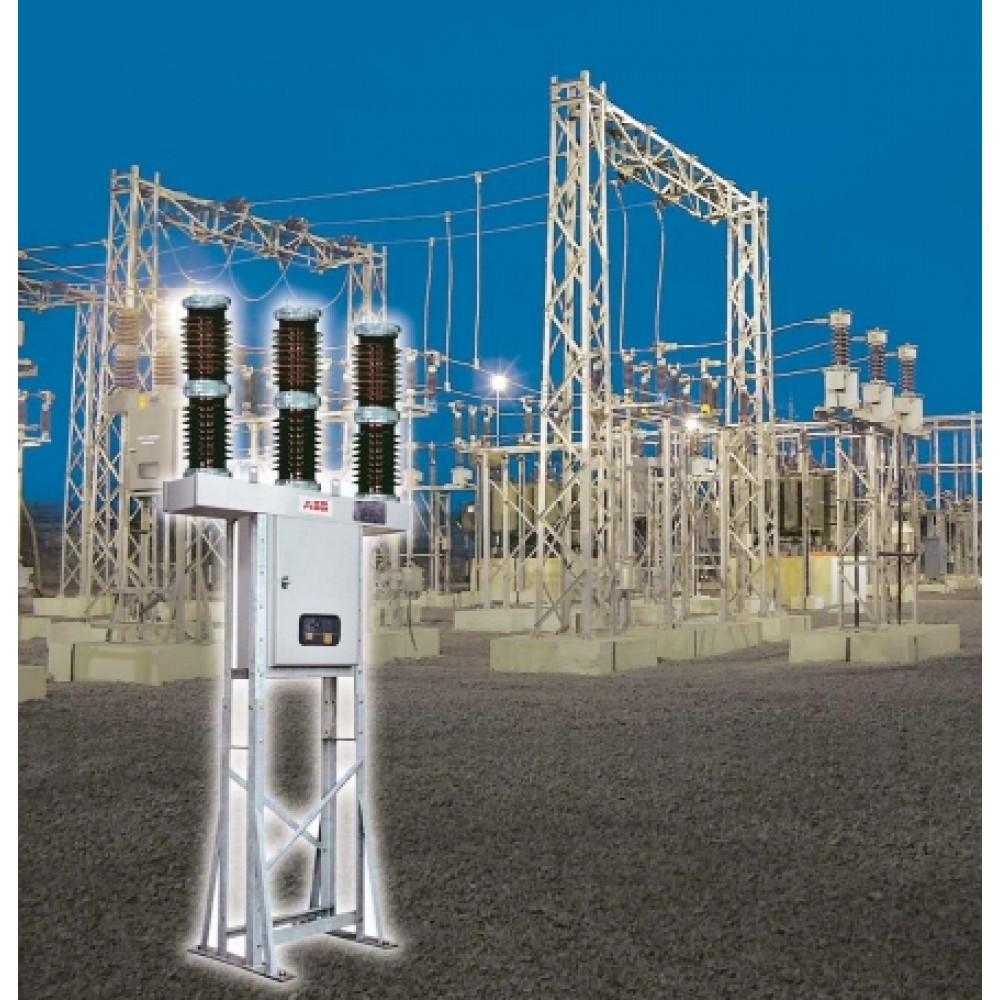

Вакуумний вимикач типу VBF призначений для комутації електричних ланцюгів напругою 35 кВ при нормальних та аварійних режимах роботи мережі трифазного змінного струму з ізольованою або частково заземленою нейтраллю з номінальною напругою 35 кВ частотою 50 Гц.
Апаратура відноситься до вимикачів колонкового типу, в яких переривник розташовується всередині ізоляторів, виконаних з порцеляни, заповнених елегазом (SF6) або азотом під тиском вище атмосферного на 0,5 бар, що дозволяє запобігти утворенню зайвої вологи. Пружинний механізм знаходиться в захищеній від атмосферного впливу шафі, а для монтажу вимикача використовується міцний штампований сталевий куточок.
Конструктивні особливості
Вакуумний вимикач VBF колонкового типу складається із трьох основних частин:
- Блок полюсів.
- Шафа приводу.
- Сталева рама.
Блок полюсів
Вузол складається з трьох полюсів, що включають вакуумну камеру, контакти ТТ і, розміщену у фарфоровому корпусі ізольовану тягу, та загального з'єднувального каналу. Також полюси пов'язані загальним тяговим пристроєм.
Міцний корпус захищає пристрій від погодних умов та пожеж, а також має технологічний та привабливий дизайн.
Вимикач застосовується у розподільчих мережах, швидких АПВ, при комутації конденсаторів, робочих режимів, трансформаторів та реакторів без навантаження, перемиканні дугових електропечей.
- Верхній термінал.
- Ізольована тяга.
- Ізолятор дугогасної камери.
- Опорний ізолятор.
- Корпус для нижнього кутового важеля.
- Вакуумна камера.
- Нижній термінал.
Шафа приводу
Шафа управління виготовляється з м'якої вуглецевої сталі, яка може бути пофарбована або оцинкована, містить пружинний механізм, пов'язаний з усіма полюсами. Також конструкція передбачає розміщення:
- обігріву шафи приводу, що забезпечує запобігання утворенню конденсату, та працездатний стан приводу в період низьких температур;
- покажчика включеного та відключеного положень вимикача;
- вбудованого механічного лічильника операцій;
- перемикача "Дистанційне управління - місцеве управління";
- блокування проти «стрибання» (повторного увімкнення або відключення вимикача при одночасному поданні команди увімкнення та відключення);
- автомати та реле постійного та змінного струму;
- клемні блоки;
- лампи для місцевого освітлення (для виконання робіт із огляду у темний час доби);
- допоміжного проведення.
Сталева рама
Для установки вимикача використовуються кутові опори із міцної пресованої сталі, які можуть нарощуватися для кріплення трансформаторів струму на вимогу замовника.
- Верхні опори.
- Нижні опори.
- Кутові опори (передня та задня).
- Усилювачі.
- Діагональні кутові опори.
- Анкерні болти.
Додаткові компоненти:
- Верхні опори.
- Нижні опори.
- Кутові опори (передня та задня).
- С-подібний профіль для трансформатора.
- Діагональні кутові опори.
Відмінні особливості
- можливість розмикання ланцюга у вакуумній камері;
- відповідність вимогам МЕК та класу С2 (дуже низька ймовірність повторного пробою) при комутації ємнісного навантаження);
- фарфорові конструкції, які застосовуються, у тому числі, для зовнішньої установки, що забезпечують захист від вогню в небезпечних умовах;
- високі експлуатаційний ресурс та рівень ізоляції, здатності дугогасіння завдяки вакуумним технологіям;
- простий надійний пружинний механізм, що мінімізує ресурсні витрати;
- постачання готового пристрою з мінімізацією налаштувань на місці встановлення;
- виконання циклу О-В-О без перезаряджання;
- стиск пружин виконується двигуном менш ніж за 15 секунд;
- ручний взвод пружин;
- застосовується для швидких АПВ;
- механічна індикація «ввімкнено/вимкнено» та «пружина зведена»;
- додаткові контакти: 13 НЕ+13 НВ;
- додаткова котушка розчеплення (на замовлення).
- перевірка стійкості компонентів конструкції;
- мінімальна/максимальна/номінальна напруга замикаючої котушки на 85%/110%/100%;
- мінімальна/максимальна/номінальна напруга котушки, що розмикає, на 70%/110%/100%;
- мінімальна/максимальна/номінальна напруга двигуна стиснення пружини на 85%/110%/100%;
- дія вільного розчеплення;
- керуюча проводка: 2 кВ до землі на 1 хвилину (якщо прийнятно);
- тест на стійкість напруги за промислової частоти;
- швидкість розмикання та замикання;
- опір контактів;
- тест на захист від стрибання.
Основні характеристики
| Колонковий вимикач | OVB-VBF 24 | OVB-VBF 36 | OVB-VBF 40.5 | |||||||
| Стандарт | IEC 62271-100 | x | x | x | ||||||
| Номінальна напруга | (кВ) | 24 | 36 | 40,5 | ||||||
| Напруга изоляції | (кВ) | 24 | 36 | 40,5 | ||||||
| Випробувальна напруга | (кВ/хв) | 70(сухий)/70(мокрий) | 70(сухий)/70(мокрий) | 70(сухий)/70(мокрий) | ||||||
| Імпульсна напруга | (кВ пік) | 170 | 170 | 195 | ||||||
| Номінальна частота | (Гц) | 50-60 | 50-60 | 50-60 | ||||||
| Номінальний струм | (А) | 1250 | 2000 | 2500 | 1250 | 2000 | 2500 | 1600 | 2000 | 2500 |
| Струм відключення симетричний | (кА) | 25 | 25 | 31,5 | 25 | 25 | 31,5 | 31.5 | ||
| Струм короткого замикання (3s) | (кА) | 25 | 25 | 31,5 | 25 | 25 | 31,5 | 31.5 | ||
| Асиметричний струм вимкнення | (% від постійної складової при t=45мс)(кА)) | 35 | 35 | 35 | ||||||
| Струм включення | (кА пік) | 63 | 63 | 80 | 63 | 63 | 80 | 80 | ||
| Комутаційний цикл | (кА пік)) | х | х | х | ||||||
| Власний час відключення | (мс) | 45 | 45 | 45 | ||||||
| Комутаційна здатність на ємнісних струмах | (А) | 400 | 400 | 400 | ||||||
| Час горіння дуги | (мс) | 5-15 | 5-15 | 5-15 | ||||||
| Повний час вимкнення | (мс) | 50-60 | 50-60 | 50-60 | ||||||
| Час включення | (мс) | 75 | 75 | 75 | ||||||
| Розміри | З опорами (ВхДхГ)(мм) | (3090-3840)х900х686 | ||||||||
| Вес | (кг) | 850/900 | 850/900 | 900 | ||||||
| Абсолютний тиск N2 | (кПа) для антиконденсації | 150 | 150 | 150 | ||||||
| Робоча температура | (0С) | -25(-40) ... +40 | -25(-40) ... +40 | -25(-40) ... +40 | ||||||
Транспортування, монтаж, введення в експлуатацію та обслуговування
Керевництва:
Брошури:
Спецификації:
Креслення та схеми:
- Схеми підключення OVB-VBF (схема дешунтування) (ua)
- Креслення OVB-VBF з конструкціями під ТС и ТН (en)
- Креслення шафи приводу (вид знизу) OVB-VBF (en)
- Креслення у форматі CAD OVB-VBF
- Креслення рами полюсів (вид знизу) OVB-VBF (en)
- Електрична схема та креслення OVB-VBF 220B пост. с CTD (en)
- Електрична схема та креслення OVB-VBF 220B пост. (En)
- Електрична схема та креслення OVB-VBF 220 зм. (En)

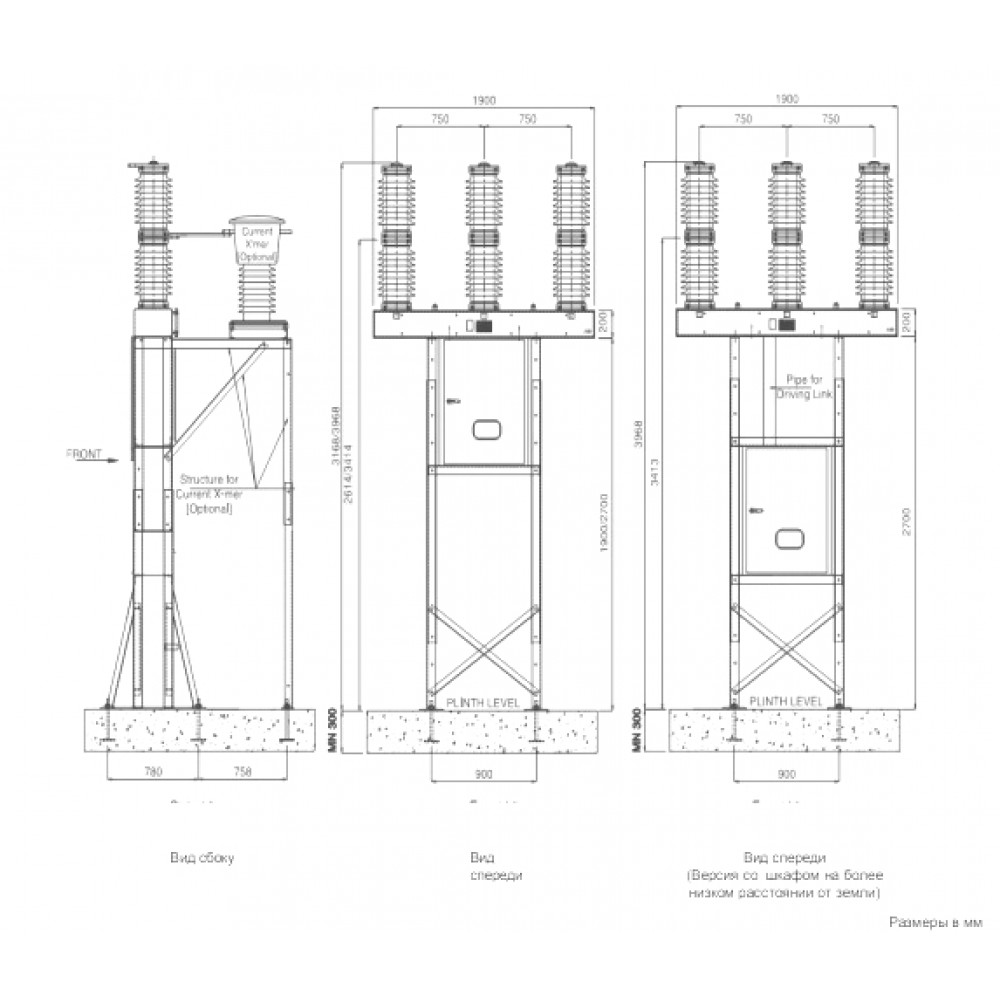

- Габаритне креслення OVB-VBF (ua)
