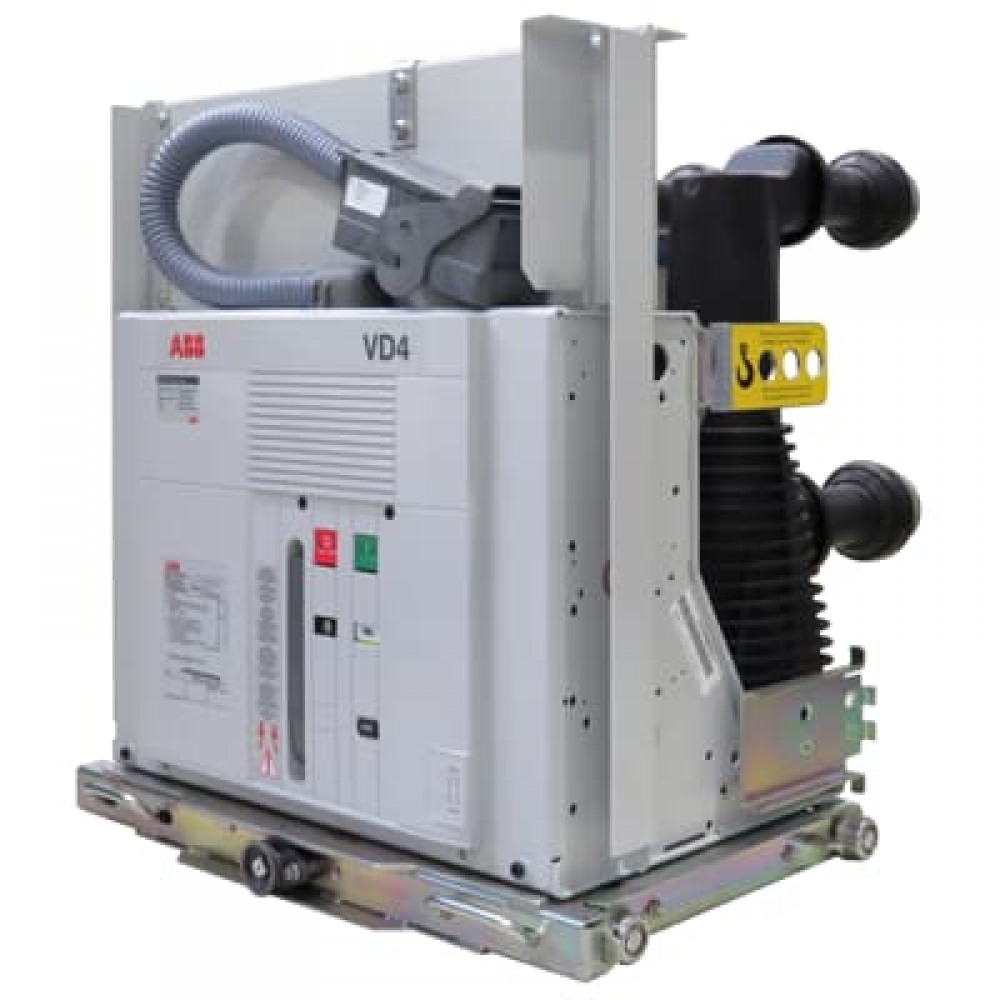

Вакуумний вимикач VD4 6 – 40,5 кВ із пружинним приводом для розподільчих мереж

Отримайте повний прайс
Від офіційного імпортера ABB в Україні. Тільки оптові поставки
Залишивши заявку
Отримайте повний прайс
Вакуумний вимикач VD4 6 – 40,5 кВ із пружинним приводом для розподільчих мереж
Вакуумний вимикач VD4 6 – 40,5 кВ із пружинним приводом для розподільчих мереж
Вакуумний вимикач VD4 6 – 40,5 кВ із пружинним приводом для розподільчих мереж
Вакуумний вимикач VD4 6 – 40,5 кВ із пружинним приводом для розподільчих мереж
Відгуки:
(0)
  • Код товару: vd4
  • Наявність: Pre-Order
0.00грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Номінальна частота (f):: 50/50/50/50/50 Гц
Номинальное напряжение (U: 12/17,5/24/36/40,5 кВ
Номинальный ток (I: 630...4000/630...4000/630...3150/630...3150/630...3150 А
Нові автоматичні вимикачі серії VD4 є проявом технології компанії АВВ, що утвердилася на ринку, з проектування та виготовлення вакуумних переривників, а також у галузі конструкції, технології та виробництва автоматичних вимикачів.
У вимикачах середньої напруги VD4 встановлені вакуумні переривники, вбудовані в полюси. Цей метод виготовлення робить полюси вимикача особливо стійкими та захищає сам переривник від ударів, пилу та вологості. У вакуумному переривнику розташовані контакти, і сам він являє собою камеру, що перериває.
  1. Верхній термінал
  2. Вакуумний переривник
  3. Оболонка/полюс
  4. Ступиця рухомого контакту
  5. Нижній термінал
  6. Гнучке підключення
  7. Пружинна вилка шатуна
  8. Шатун
  9. Кріплення полюса
  10. Підключення до приводу
Малюнок 1. Вакуумний переривник, вбудований у полюс.

Сфера застосування

Автоматичні вимикачі VD4 застосовуються в електричних розподільчих мережах для контролю та захисту кабелів, повітряних ліній, трансформаторних та розподільних підстанцій, двигунів, трансформаторів, генераторів та конденсаторних батарей.

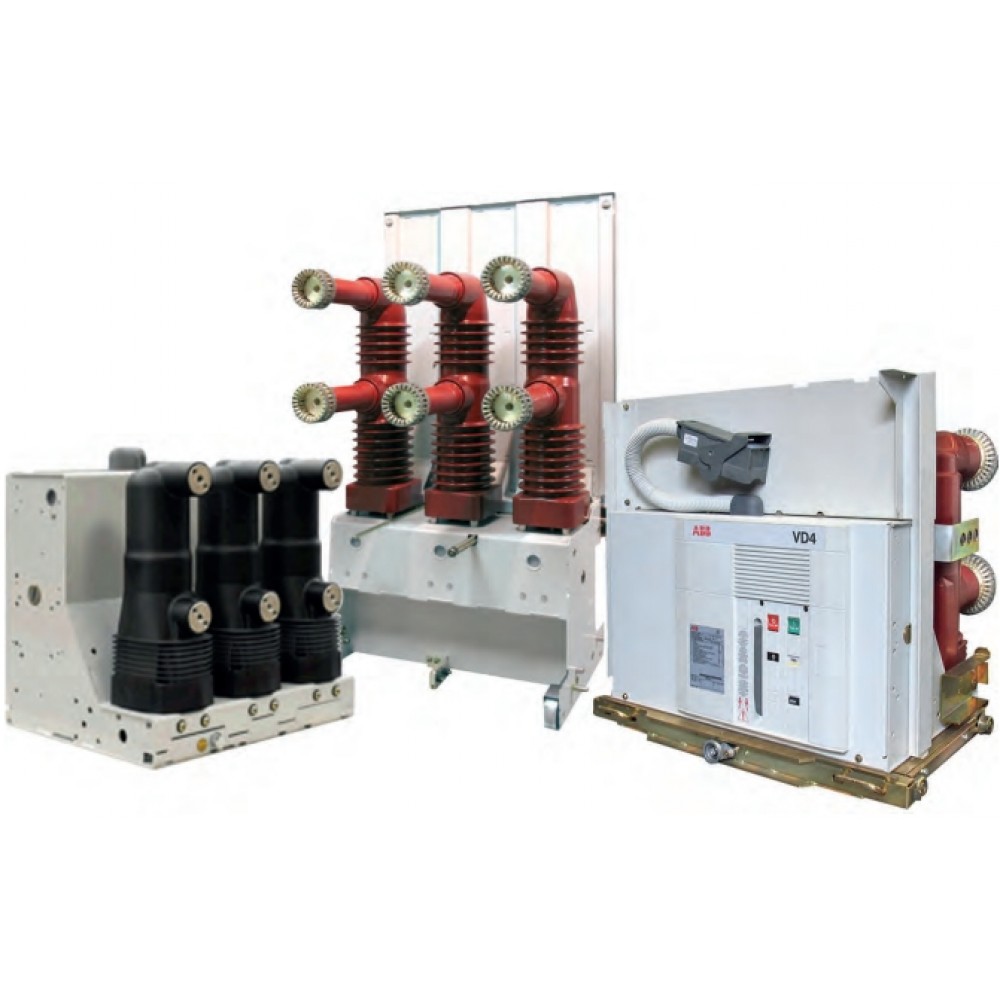

Малюнок 2. VD4 - Вакуумні вимикачі середньої напруги.

Головні характеристики

Мінімальна напруга кВ 12 17.5 24 36 36/40.5
Номінальна частота Гц 50
Номінальний термострум А 630...4000 630. ..4000 630...3150 630...3150 630...3150
Зміна здатності та короткочасний струм кА 16...31,5 40 50 63 16...31,5 40...50 16...31,5 40...50 16...40
Включна здатність кА 40 ...80 100 125 158 40...80 100.. .125 40...80 40...80 40...10 0
Допустимий час короткочасного струму c 3
Фіксована/викочувальна версія +/+ +/+ +/+ +/- +/+ +/+ +/+ +/+ +/+
Маса кг 73-105 94-180 147-260 260 73-105 94-180 100-110 170/220 290-350

Опис та принцип роботи

Вимикачі VD4 використовують механічний привід з накопиченням енергії та вільним розчепленням; ці характеристики дозволяють виконувати операції включення та вимкнення незалежно від оператора. Механізм управління відрізняється простою конструкцією та експлуатацією, а також можливістю привести його у відповідність до вимог замовника за допомогою великого асортименту додаткових пристроїв, що легко і швидко встановлюються. Така простота поводження з вимикачем означає найбільшу його надійність.

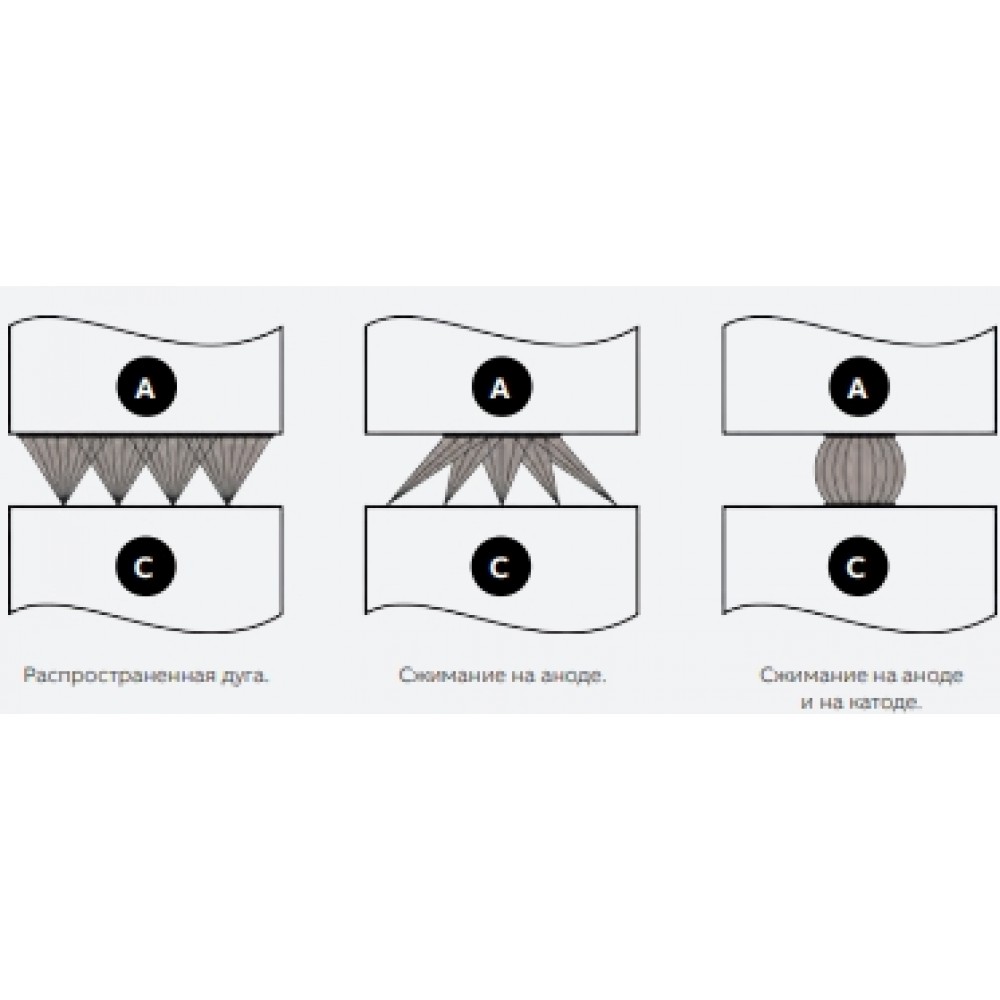

Малюнок 3. Схема переходу від поширеної дуги до стислій в вакуумному переривнику.

Вимикачі серії VD4 – це вакуумні апарати для закритих приміщень. Є такі версії:

  • фіксована
  • викочування для КРУ UniGear ZS1 та осередків PowerCube.

Привід та полюси закріплені на металевому шасі, яке є також опорою для фіксованої версії вимикача. Компактна структура забезпечує механічну міцність та надійність.

Викочувальна версія, крім контактів секціонування та дроту з вилкою для підключення допоміжних ланцюгів, комплектується візком для вкочування та викочування при закритих дверях КРУ або комірки.

Внаслідок розмикання контактів утворюються окремі точки плавлення на поверхні катода. Це призводить до утворення пари металу, які підтримують дугу.

Розповсюдженій дузі властиве поширення по поверхні контакту та однорідне поширення по поверхні теплового впливу.

При номінальному значенні струму електрична дуга переривника завжди поширеного типу. Ерозія контакту дуже невелика, а кількість розмикань дуже висока.

При збільшенні сили струму, що переривається (понад номінального значення), електрична дуга перетворюється з поширеної в стиснуту під дією ефекту Холла.

Починаючи з анода, дуга стискається, і в міру збільшення струму концентрується. Відповідно до зацікавленої зони виникає підвищення температури з тепловим перевантаженням контакту, що випливає з цього.

Для запобігання перегріву та ерозії контактів, підтримується обертання дуги. Завдяки обертанню дугу можна порівняти з рухомим провідником, через який проходить струм. Особлива геометрія спіральних контактів утворює магнітне радіальне поле в будь-якій зоні колони концентрованої дуги на колах контактів. Самоутворюється електромагнітна сила, що діє тангенціально, викликаючи швидке обертання дуги навколо осі контактів.

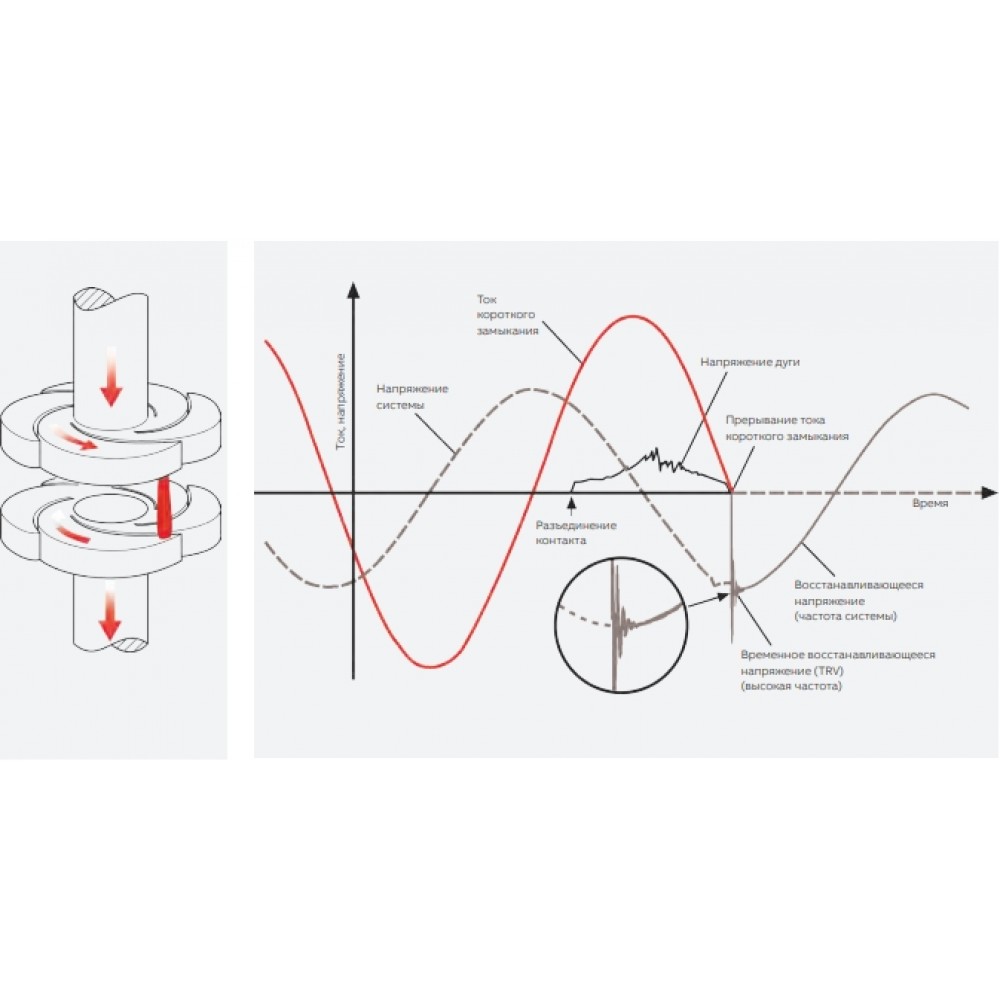

Малюнок 4. Геометрія контакту з радіальним магнітним полем і обертається дугою у вакуумі. Розвиток струму та напруги протягом однієї фази під час переривання у вакуумі.
Таким чином, дуга примушується до обертання і задіяння більшої поверхні по відношенню до дуги з фіксованим контактом.
Все це не тільки знижує теплове навантаження контактів, але й доводить до незначного рівня ерозію контактів і, найголовніше, дозволяє контролювати процес відключення навіть при дуже високому струмі короткого замикання.
Вакуумні переривники ABB – це пристрої, що розмикаються при природному проходженні струму через нуль, таким чином запобігають повторному виникненню дуги після природного проходження струму через нуль.
Швидке зниження щільності струму та швидка конденсація пар металу одночасно з нульовим моментом струму дозволяють відновити максимальну діелектричну міцність між контактами переривника протягом декількох тисячних часток секунди.
Вимикачі VD4 обладнані пружинним приводом типу EL. Привід EL розроблено для модельного ряду вимикачів, наведених у таблиці.
Тип приводу Вимикаюча здатність
EL1 - EL2 до 31,5 кА
EL3 до 40 кА – 24 кВ, 31,5 кА
EL3-S 40 кА з полюсом PT2
EL1 TWIN до 50 ка (номінальний струм до 2000 А)
EL2 TWIN до 50 ка (номінальний струм ≥ 2500 А)

Фіксовані вимикачі

Фіксований вимикач (мал. 5) у базовому виконанні комплектується каркасом та переднім захисним екраном. У нижній частині каркаса виконані отвори кріплення.
Для електричних підключень допоміжних ланцюгів є два типи підключень (вибираються клієнтом при складанні замовлення на закупівлю).
Гвинт заземлення знаходиться в задній частині вимикача. Додаткові деталі наводяться в позначеннях малюнку 5.
  1. Важіль для ручного зведення включають пружин
  2. Сигналізація відключеного/включеного вимикача
  3. Табличка з характеристиками
  4. Кнопка вимикання
  5. Кнопка вмикання
  6. Сигналізація зведених/невзведених пружин, що включають
  7. Лічильник операцій
  8. Термінали
  9. Гвинт заземлення
  10. Клемна колодка
  11. З'єднання для кабельної проводки
  12. Механічне виключає пристрій розчіплювача м інімального напруги (на замовлення)
Малюнок 5. Пристрій фіксованого вимикача.

Викочувачі

Викочувачі до 24 кВ є для КРУ UniGear типу ZS1 і UniSec, осередків PowerCube (див. мал. 6а) і для КРУ ZS8.4 (див. рис. 6b).
Вимикачі на 36 кВ є для КРУ UniGear ZS2. Вони складаються з візка, на якому закріплена конструкція вимикача, що несе. Вимикачі для щитів UniGear ZS1, UniSec та модулів PowerCube (рис. 6a).
З'єднання (15) виходить кабель з роз'ємом (14) (вилкою) для підключення електричного керуючого приладдя. У верхній частині вимикача закріплені упори для увімкнення контактів (вкачений/викачений), розташованих у КРУ.
З боків вимикача закріплені спуски (9) для приводу в дію засувок для ізоляції контактів середньої напруги комірки або КРУ. Для вимикачів для КРУ UniSec передбачаються колеса (18).
На передній частині візка вимикача встановлена ​​балка з ручками (17) для зачеплення вимикача з метою виконання вкочування та викочування за допомогою спеціального важеля управління (16).
Вимикач укомплектований контактами, що розмикають (8). Викочування вимикач комплектується спеціальними блоками на передній балці, які забезпечують установку на відповідних кріпленнях КРУ.

Аксесуари

Вимикачі VD4 мають повну лінійку аксесуарів, що дозволяють задовольняти будь-які вимоги системи. Управління має уніфіковану гамму приладдя та запасних частин, які легко визначаються та замовляються.
Встановлення приладдя здійснюється зручно, з передньої сторони вимикача. Електричне підключення здійснюється за допомогою роз'ємів у вигляді вилки та розетки.
Використання, обслуговування та експлуатація цього апарату є простими та потребують обмеженого залучення ресурсів.
  1. Важіль для ручного зведений і я включають пружин
  2. Сигналізація відключеного/включеного вимикача
  3. Табличка з характеристиками
  4. Кнопка вимикання
  5. Кнопка вмикання
  6. Сигналізація зведених/невзведених пружин, що включають
  7. Лічильник операцій
  8. Роз'єднуючі контакти
  9. Направляючі для приводу в дію шторок КРУ UniGear, PowerCube, ZS8.4
  10. Візок
  11. Блокування для зачеплення фіксованої частини
  12. Механічне пристрій, що виключає розчіплювач мінімальної напруги (на замовлення)
  13. Упори для приводу в дію контактів, розташованих у комірці
  14. Роз'єм (вилка)
  15. Со єднання для кабельної проводки
  16. Важіль управління вкочуванням/викочуванням вимикача
  17. Ручки приведення в дію блокувань (11)
  18. Колесо для приводу в дію шторок КРУ UniSec
a)
  1. Гніздо важеля для ручного зведення включають пружин (*)
  2. Сигналізація вимкненого/ввімкненого вимикача
  3. Табличка з характеристиками
  4. Кнопка вимикання
  5. Кнопка вмикання
  6. Сигналізація зведених/невзведених включаючих пружин
  7. Лічильник операцій
  8. Роз'єднувальні контакти
  9. Спуск для приводу в дію засувок КРУ
  10. Візок
  11. Блокування для зачеплення фіксованої частини
  12. Роз'єм (вилка)
  13. Важіль управління вкочуванням/викочуванням вимикача (для вимикачів VD4/ZS8 Preussen Elektra EON передбачається спеціальна версія)
  14. Ручки наведе ня в дію блокувань (11)
(*) Тільки версія VD4/ZS8 Preussen - Elektra EON.
b)
Малюнок 6. Влаштування викочування версії.

Обслуговування

Операції обслуговування призначені для забезпечення справної роботи апарату якомога довше. Відповідно до вимог норм МЕК 61208/DIN 31051 повинні виконуватися такі операції:
  1. Огляд: Визначення реальних умов
  2. Капремонт: Виконання заходів, призначених для збереження спеціальних умов
  3. Ремонт: Виконує заходи, призначені для відновлення спеціальних умов.
Вакуумні вимикачі мають просту, міцну та довговічну конструкцію. Привід не потребує обслуговування протягом усього терміну експлуатації, а лише функціонального огляду.
Вакуумні переривники не потребують обслуговування протягом усього терміну експлуатації. Вакуумний переривник не утворює шкідливого впливу навіть у разі частого переривання при номінальному струмі та при струмі короткого замикання.
Виконання обслуговування та його мета визначається умовами навколишнього середовища, послідовністю операцій та відключеннями при короткому замиканні.
Примітка Для виконання операцій обслуговування дотримуйтесь таких норм:
  • відповідні специфікації, наведені в розділі «Норми та специфікації»;
  • норми безпеки на робочому місці, наведені в розділі «Пуск в експлуатацію та управління»;
  • норми та специфікації, дійсні в країні встановлення даного апарату.
Операції обслуговування можуть виконувати лише навчений персонал, який дотримується всіх правил безпеки. Крім того, рекомендується звертатися до персоналу АВВ хоча б у випадках перевірки робочих характеристик та ремонту. Під час обслуговування вимикайте живлення та забезпечуйте безпеку апарата.
Перед виконанням будь-яких операцій переконайтеся, що вимикач вимкнений, пружини не зведені, та живлення відключено (ланцюг середньої напруги та допоміжні ланцюги).

Транспортування

Вимикач поставляється у спеціальній упаковці, у відключеному стані, з незведеними пружинами.
Кожен апарат захищається пластиковим пологом, щоб запобігти попаданню води під час навантаження та розвантаження, а також щоб захистити його від пилу під час складування.
Перед виконанням будь-якої операції завжди перевіряйте, щоб пружини приводу не були зведені, а сам апарат знаходився у відключеному стані.
Для підіймання та переміщення вимикача дійте наступним чином:
  • використовуйте спеціальний підйомний пристрій  (не поставляється), обладнане тросами з підйомними гаками;
  • вставте гаки в опори, прикріплені до рами вимикача, та підніміть. Зачепіть гаки за отвори опори, залежно від типу апарата;
  • наприкінці операції (і, у будь-якому випадку, перед пуском в експлуатацію) відчепіть підйомний пристрій та зніміть опори з рами.
Під час переміщення зверніть особливу увагу на те, щоб не впливати на ізолюючі частини та термінали вимикача. Апарати не повинні переміщатися, вставляючи підйомні засоби безпосередньо під апарат.
У випадку, якщо необхідно вдатися до цієї техніки, встановіть вимикач на піддон або міцну опорну поверхню. У будь-якому випадку рекомендується виконувати підйом, завжди використовуючи опори.

Перевірка при отриманні

При отриманні перевірте стан приладу, збереження упаковки та відповідність даних паспортної таблички та даних, зазначених у підтвердженні замовлення або транспортної накладної.
Переконайтеся також, що в постачання включено весь матеріал, описаний у транспортній накладній. Якщо ж при розпаковуванні виявляється який-небудь збиток або неправильність поставки, то якнайшвидше сповістите про це фірму АВВ (безпосередньо через представника або постачальника), у будь-якому випадку, протягом п'яти днів з моменту отримання.
Прилад поставляється лише з тим приладдям, яке було вказано при складанні замовлення, і схвалено у підтвердженні замовлення, спрямованому фірмою АВВ.
В упаковці міститься наступна супровідна документація:
  • посібник з експлуатації (цей документ);
  • протокол випробувань;
  • ідентифікаційна картка;
  • копія вантажовідправної документації;
  • електрична схема.
Іншими документами, що передують надсиланню апарата, є:
  • підтвердження замовлення;
  • оригінал сповіщення про відправлення;
  • креслення або документи, що стосуються особливих конфігурацій/умов.
Характеристики
Характеристики
Номінальна частота (f): 50/50/50/50/50 Гц
Номинальное напряжение (U 12/17,5/24/36/40,5 кВ
Номинальный ток (I 630...4000/630...4000/630...3150/630...3150/630...3150 А
