Новий вакуумний вимикач VD4-CS на 38 кВ займає на 20 відсотків менше місця, що в 5 разів перевищує характеристики аналогічних пристроїв, і економить чимало фінансових ресурсів протягом терміну служби.
VD4-CS відрізняється використанням серводвигуна та компактною технологією вакуумних переривників. Підтримує потреби у компенсації реактивної потужності, завдяки чому немає необхідності у використанні реакторів, що обмежують стрибок струму, оскільки інноваційний вимикач зробить це сам.

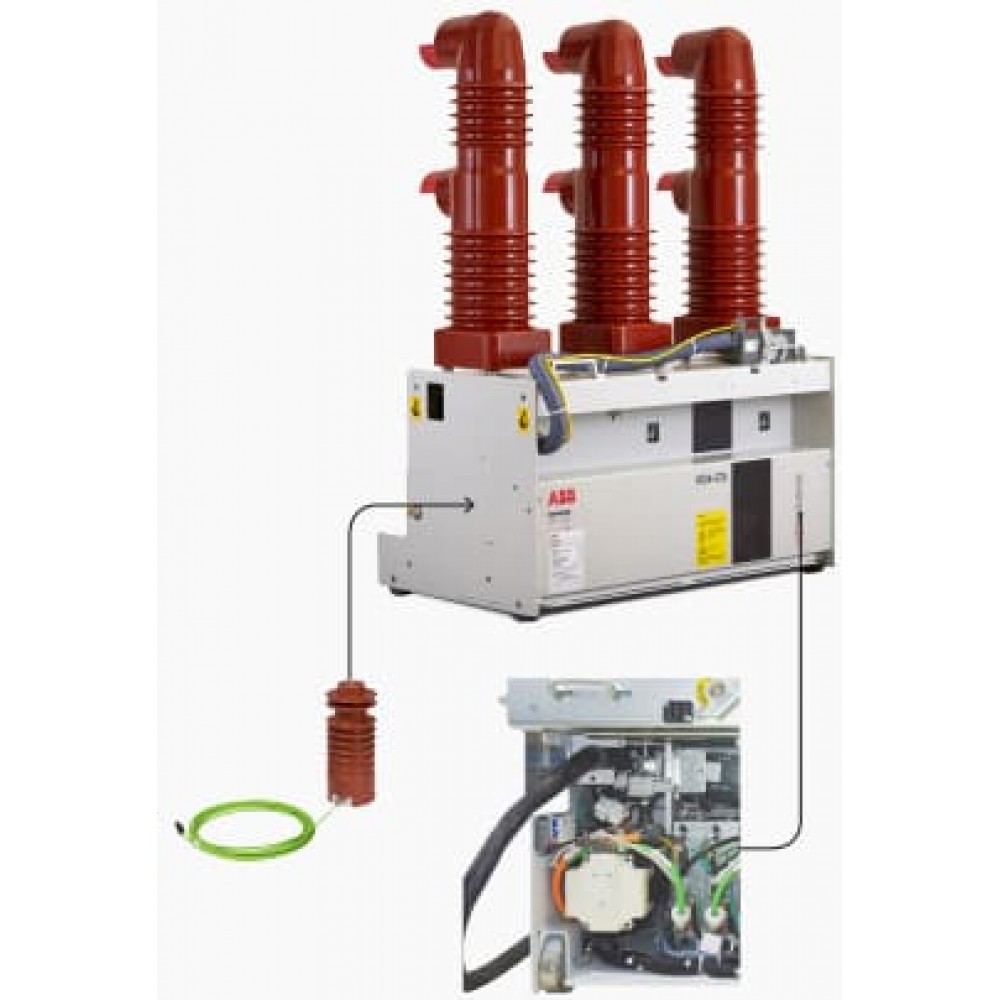

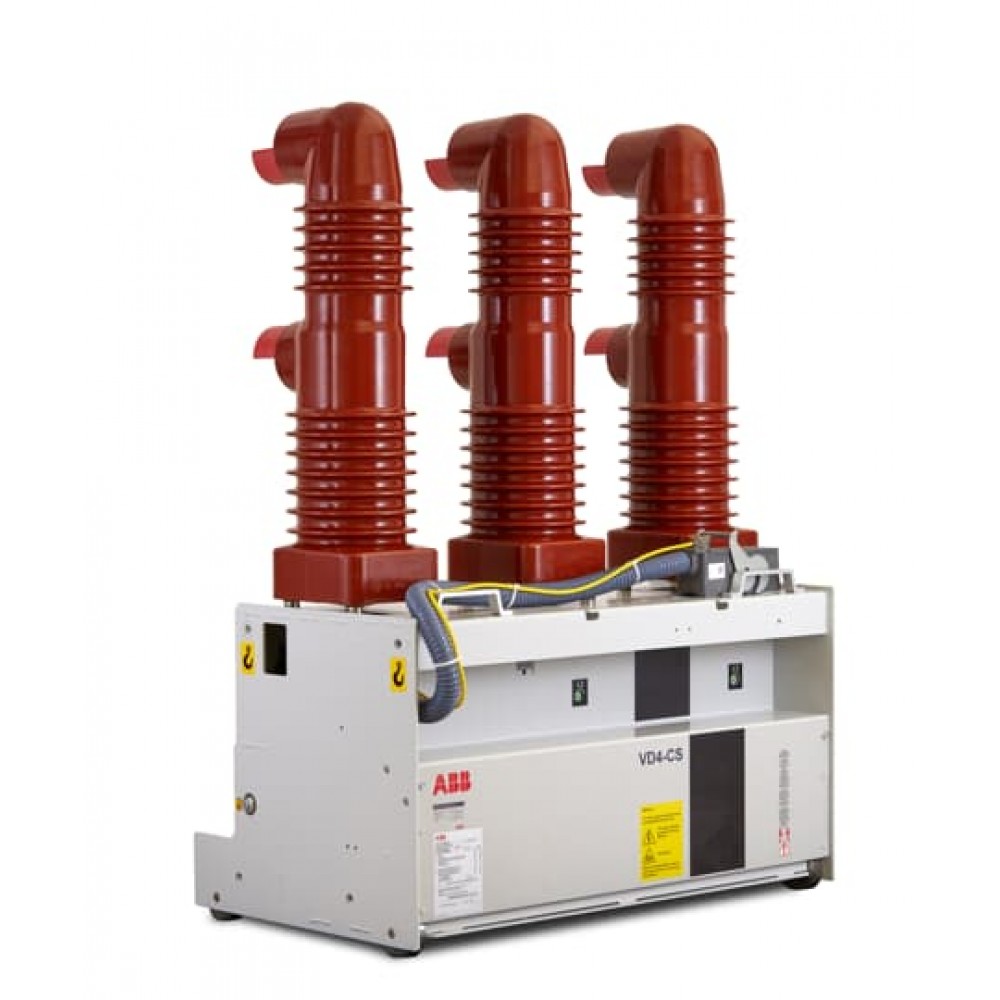

Малюнок 1. Загальний вигляд вимикача.
У порівнянні з традиційними рішеннями, VD4-CS дозволяє заощадити, збільшуючи при цьому термін служби конденсаторів, трансформаторів та/або реакторів більш ніж на 10%. Він також виконує до 5 разів більше електричних операцій порівняно з аналогічними продуктами перемикання ємнісних батарей.
VD4-CS може застосовуватися як автоматичний вимикач, так і ємнісний комутаційний пристрій в одному приладі, що дозволяє заощадити місце. Цей автономний пристрій має характеристики, що й існуючі підстанції середньої напруги. Завдяки оптимізованій площі, яка робить його взаємозамінним зі стандартним розподільним вимикачем, забезпечує економію місця, що може бути важливо на невеликих підстанціях.
- Верхнє виведення
- Вакуумний переривник
- Оболонка/полюс
- Ступиця рухомого контакту
- Нижнє виведення
- Гнучкий зв'язок
- Пружини контактного натискання
- Тяга
- Основа полюса
- З'єднання з приводом
Малюнок 2. Вакуумний переривник, вбудований в полюс.
Основні переваги:
- відсутність стрибків струму завдяки високій точності в технології управління операціями перемикання;
- термін експлуатації в 5 разів перевищує ринкові стандарти показники з ресурсом 10000 операцій без обслуговування, стрибків струму та повторного запалення дуги;
- більше не треба встановлювати струмообмежувальні реактори та резистори, що суттєво знижує витрати та дозволяє виготовити більш компактне рішення;
- зниження загальних витрат на обслуговування конденсаторної установки завдяки відсутності простоїв через капітальний ремонт;
- прогнозована індикація стану вимикача;
- збільшення терміну експлуатації конденсаторів більш ніж на 10%, наприклад, на 3 роки.
Сфера застосування
Миттєві сплески енергії, які викликають піки напруги та струму в ланцюзі, особливо впливають на споживачів, які повинні забезпечуватися високою якістю електроенергії та надійності мережі. Особливо це важливо на комунальних підприємствах та в секторі відновлюваних джерел енергії. Щоб уникнути збитків обладнання та фінансових витрат, розроблено компактний вакуумний вимикач VD4-CS.
Головні характеристики
| Номінальна напруга ізоляції | кВ | 38 |
| Імпульсна напруга, що витримується | кВ | 95 |
| Випробувальна напруга (1,2/50мкс) | кВ | 185 |
| Номінальний нормальний струм | А | 1250 |
| Номінальна частота | Гц | 50 |
| Номінальний струм відключення | кА | 31.5 |
| Включаюча здатність | кА/пік | 104 |
| Короткочасний струм, що витримується (2 с) | кА | 40 |
| Власний час відключення | мс | 58 |
| Час увімкнення | мс | 39 |
| Механічний ресурс | цикли | 20000 |
Аксесуари
Вимикачі VD4-CS мають повну лінійку аксесуарів, що дозволяють задовольняти будь-які вимоги системи. Управління має уніфіковану гамму приладдя та запасних частин, які легко визначаються та замовляються.
Встановлення приладдя здійснюється зручно, з передньої сторони вимикача. Електричне підключення здійснюється за допомогою роз'ємів у вигляді вилки та розетки.
Використання, обслуговування та експлуатація цього апарату є простими та потребують обмеженого залучення ресурсів.
Обслуговування
Операції обслуговування призначені для забезпечення справної роботи апарату якомога довше. Відповідно до вимог норм МЕК 61208/DIN 31051 повинні виконуватися такі операції:
- Огляд: Визначення реальних умов
- Капремонт: Виконання заходів, призначених для збереження спеціальних умов
- Ремонт: Виконує заходи, призначені для відновлення спеціальних умов.
Вакуумні вимикачі мають просту, міцну та довговічну конструкцію. Привід не потребує обслуговування протягом усього терміну експлуатації, а лише функціонального огляду.
Вакуумні переривники не потребують обслуговування протягом усього терміну експлуатації. Вакуумний переривник не утворює шкідливого впливу навіть у разі частого переривання при номінальному струмі та при струмі короткого замикання.
Виконання обслуговування та його мета визначається умовами навколишнього середовища, послідовністю операцій та відключеннями при короткому замиканні.
Для виконання операцій обслуговування дотримуйтесь таких норм:
- відповідні специфікації, наведені в розділі «Норми та специфікації»;
- норми безпеки на робочому місці, наведені в розділі «Пуск в експлуатацію та управління»;
- норми та специфікації, дійсні в країні встановлення даного апарату.
Операції обслуговування можуть виконуватися лише кваліфікованим персоналом, який дотримується всіх правил безпеки. Крім того, рекомендується звертатися до персоналу АВВ хоча б у випадках перевірки робочих характеристик та ремонту. Під час обслуговування вимикайте живлення та забезпечуйте безпеку апарата.
Перед виконанням будь-яких операцій переконайтеся, що вимикач вимкнений, пружини не зведені, та живлення відключено (ланцюг середньої напруги та допоміжні ланцюги).
Транспортування
Вимикач поставляється у спеціальній упаковці, у відключеному стані, з незведеними пружинами.
Кожен апарат захищається пластиковим пологом, щоб запобігти попаданню води під час навантаження та розвантаження, а також щоб захистити його від пилу під час складування.
Перед виконанням будь-якої операції завжди перевіряйте, щоб пружини приводу не були зведені, а сам апарат знаходився у відключеному стані.
Для підіймання та переміщення вимикача дійте наступним чином:
- використовуйте спеціальний підйомний пристрій (не поставляється), обладнаний тросами з підйомними гаками;
- вставте гаки в опори, прикріплені до рами вимикача, та підніміть. Зачепіть гаки за отвори опори, залежно від типу апарата;
- наприкінці операції (і, у будь-якому випадку, перед пуском в експлуатацію) відчепіть підйомний пристрій та зніміть опори з рами.
Під час переміщення зверніть особливу увагу на те, щоб не впливати на ізолюючі частини та термінали вимикача. Апарати не повинні переміщатися, вставляючи підйомні засоби безпосередньо під апарат.
У випадку, якщо необхідно вдатися до цієї техніки, встановіть вимикач на піддон або міцну опорну поверхню. У будь-якому випадку рекомендується виконувати підйом, завжди використовуючи опори.
Перевірка при отриманні
При отриманні перевірте стан приладу, збереження упаковки та відповідність даних паспортної таблички та даних, зазначених у підтвердженні замовлення або транспортної накладної.
Переконайтеся також, що в постачання включено весь матеріал, описаний у транспортній накладній. Якщо ж при розпакуванні виявляється будь-який збиток чи неправильність поставки, то якнайшвидше сповістите звідси фірму АВВ (безпосередньо, через представника чи постачальника), у разі, протягом п'яти днів із моменту отримання.
Прилад поставляється лише з тим приладдям, яке було вказано при складанні замовлення, і схвалено у підтвердженні замовлення, спрямованому фірмою АВВ.
В упаковці міститься наступна супровідна документація:
- посібник з експлуатації;
- протокол випробувань;
- ідентифікаційна картка;
- копія вантажовідправної документації;
- електрична схема.
Іншими документами, що передують надсиланню апарата, є:
- підтвердження замовлення;
- оригінал сповіщення про відправлення;
- креслення або документи щодо особливих конфігурацій/умов.
Технічна інформація
Noise-free power quality by safe and reliable switching and protection of capacitor banks
