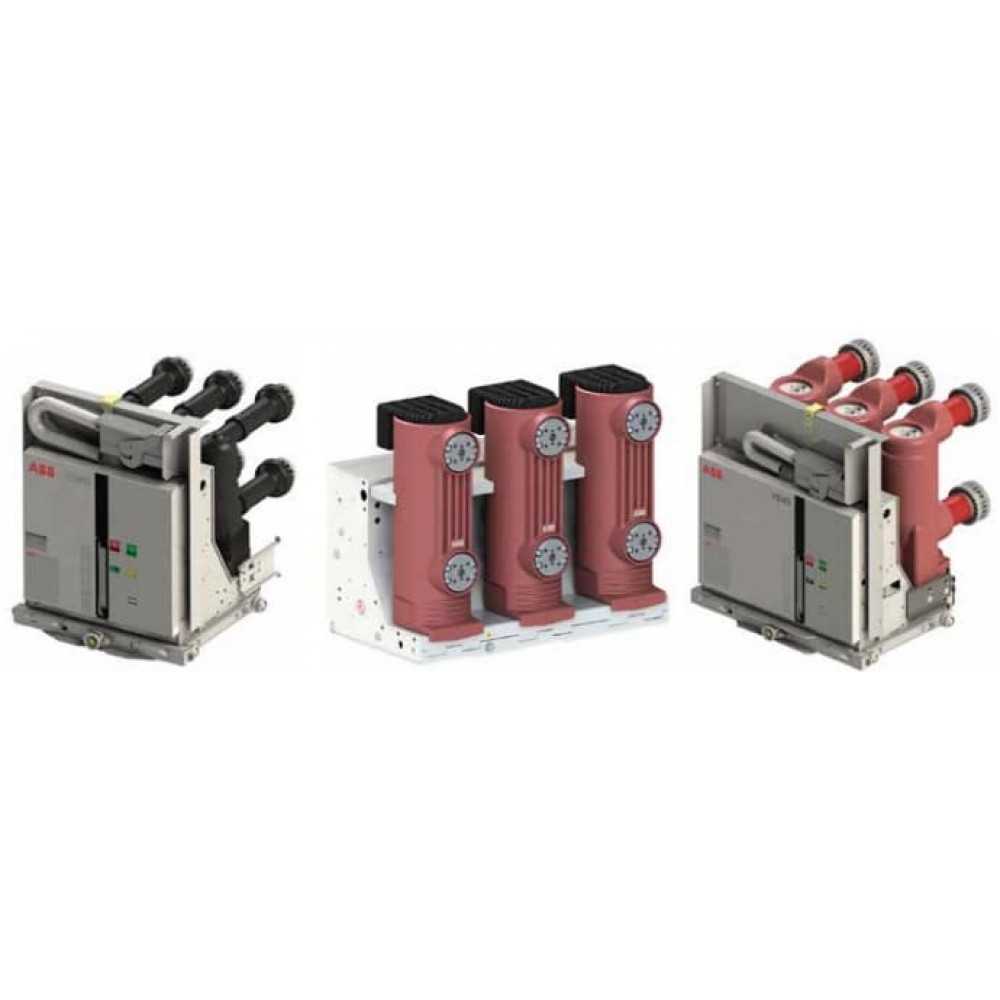

Вакуумний генераторний вимикач VD4G Компактне рішення для захисту генераторів до 100 МВА

Отримайте повний прайс
Від офіційного імпортера ABB в Україні. Тільки оптові поставки
Залишивши заявку
Отримайте повний прайс
Вакуумний генераторний вимикач VD4G Компактне рішення для захисту генераторів до 100 МВА
Вакуумний генераторний вимикач VD4G Компактне рішення для захисту генераторів до 100 МВА
Вакуумний генераторний вимикач VD4G Компактне рішення для захисту генераторів до 100 МВА
Вакуумний генераторний вимикач VD4G Компактне рішення для захисту генераторів до 100 МВА
Вакуумний генераторний вимикач VD4G Компактне рішення для захисту генераторів до 100 МВА
Відгуки:
(0)
  • Код товару: VD4G
  • Наявність: Pre-Order
0.00грн.
Знайшли дешевше?
VD4G – генераторний автоматичний вимикач (GCB) з технологією вакуумного відключення для струмів короткого замикання до 63 кА, 15 кВ і номінальних струмів до 3150 А з природним охолодженням (4000 А з примусовим охолодженням), що підходить для генераторів потужністю до 90 МВт.
Заснований на високонадійній платформі VD4, що добре зарекомендувала себе, з більш ніж одним мільйоном установок з 1986 року, VD4G протестований на відповідність найсуворішим вимогам IEEE і IEC для генераторів згідно IEEE C37.013 і нової редакції IEC2/IEEE-37-013, єдині стандарти для GCB у всьому світі.
  1. Верхнє виведення
  2. Вакуумний переривник
  3. Оболонка/полюс
  4. Ступиця рухомого контакту
  5. Нижнє виведення
  6. Гнучкий зв'язок
  7. Пружини контактного натискання
  8. Тяга
  9. Основа полюса
  10. З'єднання з приводом
Малюнок 1. Вакуумний переривник, вбудований в полюс.
VD4G здатний відключати струми із затримкою переходу через нуль, що може статися у разі несправностей, що надходять від генератора, або несправностей під час синхронізації з високовольтною мережею. Його технологія переривання дозволяє витримувати серйозні перехідні відновлювальні напруги (TRV) для захисту критично важливого обладнання. Він чудово справляється з максимальною кількістю перемикань і не потребує обслуговування. Завдяки своїм компактним розмірам, VD4G підходить для встановлення у стандартні розподільні пристрої середньої напруги для отримання найбільш економічного рішення.

Сфера застосування

Генераторний вимикач з вакуумною дугогасною камерою VD4G відмінно використовується:
  • як генераторний вимикач для електростанцій до 90 МВт;
  • у відновлюваній енергетиці;
  • у мережах із генераторами аварійного живлення;
  • в обробній промисловості з власною генерацією.
Малюнок 2. VD4 - Вакуумні вимикачі середньої напруги.

Головні характеристики

Тип вимикача VD4G 25 VD4G 40 VD4G 50 VD4G 63
Номінальна напруга кВ 15 15 15 15
Номінальний нормальний струм А 1250 2000 3150 4000 3150 4000 3150 4000
Номінальна частота Гц 50 50 50 50
Витримувана напруга при 50 Гц кВ 38 38 38 38
Імпульсна напруга, що витримується кВ 95 95 95 95
Забезпечення струму кА 68,5 115 137 173
Номінальний струм відключення системи-джерела при короткому замиканні:
Симетричний струм короткого замикання кА 25 40 50 63
Постійна складова номінального струму відключення при короткому замиканні % 75 75 75 75
Асиметричне системне джерело струму короткого замикання кА 36,5 58,5 73 92
Симетричний струм короткого замикання кА 16 25 50 50
Постійна складова струму відключення при короткому замиканні генератор-джерело % 110 110 110 110

Опис та принцип роботи

Вимикачі VD4 використовують механічний привід з накопиченням енергії та вільним розчепленням; ці характеристики дозволяють виконувати операції включення та вимкнення незалежно від оператора. Механізм управління відрізняється простою конструкцією та експлуатацією, а також можливістю привести його у відповідність до вимог замовника за допомогою великого асортименту додаткових пристроїв, що легко і швидко встановлюються. Така простота поводження з вимикачем означає найбільшу його надійність.
Малюнок 3. Схема переходу від поширеної дуги до стиснутої у вакуумному переривнику.

Вимикачі серії VD4 – це вакуумні апарати для закритих приміщень. Є такі версії:

  • фіксована
  • викочування для КРУ UniGear ZS1 та осередків PowerCube.

Привід та полюси закріплені на металевому шасі, яке є також опорою для фіксованої версії вимикача. Компактна структура забезпечує механічну міцність та надійність.

Викочувальна версія, крім контактів секціонування та дроту з вилкою для підключення допоміжних ланцюгів, комплектується візком для вкочування та викочування при закритих дверях КРУ або комірки.

Внаслідок розмикання контактів утворюються окремі точки плавлення на поверхні катода. Це призводить до утворення пари металу, які підтримують дугу.

Розповсюдженій дузі властиве поширення по поверхні контакту та однорідне поширення по поверхні теплового впливу.

При номінальному значенні струму електрична дуга переривника завжди поширеного типу. Ерозія контакту дуже невелика, а кількість розмикань дуже висока.

При збільшенні сили струму, що переривається (понад номінального значення), електрична дуга перетворюється з поширеної в стиснуту під дією ефекту Холла.

Починаючи з анода, дуга стискається, і в міру збільшення струму концентрується. Відповідно до зацікавленої зони виникає підвищення температури з тепловим перевантаженням контакту, що випливає з цього.

Для запобігання перегріву та ерозії контактів, підтримується обертання дуги. Завдяки обертанню дугу можна порівняти з рухомим провідником, через який проходить струм. Особлива геометрія спіральних контактів утворює магнітне радіальне поле в будь-якій зоні колони концентрованої дуги на колах контактів. Самоутворюється електромагнітна сила, що діє тангенціально, викликаючи швидке обертання дуги навколо осі контактів.

Малюнок 4. Геометрія контакту з радіальним магнітним полем і дугою, яка обертається у вакуумі. Розвиток струму та напруги протягом однієї фази під час переривання у вакуумі.
Таким чином, дуга примушується до обертання і залучення більш широкої поверхні по відношенню до дуги з фіксованим контактом.
Все це не тільки знижує теплове навантаження контактів, але й доводить до незначного рівня ерозію контактів і, найголовніше, дозволяє контролювати процес відключення навіть при дуже високому струмі короткого замикання.
Вакуумні переривники ABB – це пристрої, що розмикаються при природному проходженні струму через нуль, таким чином запобігають повторному виникненню дуги після природного проходження струму через нуль.
Швидке зниження щільності струму та швидка конденсація парів металу одночасно з нульовим моментом струму дозволяють відновити максимальну діелектричну міцність між контактами переривника протягом декількох тисячних часток секунди.
Вимикачі VD4 обладнані пружинним приводом типу EL. Привід EL розроблено для модельного ряду вимикачів, наведених у таблиці.
Тип приводу Відключаюча здатність
EL1 - EL2 до 31,5 кА
EL3 до 40 кА – 24 кВ, 31,5 кА
EL3-S 40 кА з полюсом PT2
EL1 TWIN до 50 кА (номінальний струм до 2000 А)
EL2 TWIN до 50 ка (номінальний струм ≥ 2500 А)

Використання для комутації генераторів

Попит на енергію у світі все більше і більше покривається за рахунок децентралізованих силових установок та джерел, що поповнюються. енергії невеликих розмірів. Зважаючи на те, що вироблена енергія подається в мережу підвищуючими трансформаторами та розподільними пристроями середньої напруги, сімейство вакуумних вимикачів VD4G пропонує надійне та економічне рішення для захисту обладнання силових установок. Необхідність захисту як мережі, і генератора від несправностей наділяє генераторні вимикачі надзвичайно важливою роллю. Спеціальні форми струму, які у цьому застосуванні, вимагають використання виділених вимикачів, випробуваних задоволення спеціальних глобальним стандартом по генераторним вимикачам.
Малюнок 5. Типова схема застосування вимикача разом із генератором.
Кожен генератор має особливі технічні характеристики. Для вибору рішення, що найбільше підходить для задоволення вимог замовника та забезпечення безпеки обладнання, необхідний аналіз придатності генераторного вимикача.

Фіксовані вимикачі

Фіксований вимикач у базовому виконанні комплектується каркасом та переднім захисним екраном. У нижній частині каркаса виконані отвори кріплення.
Для електричних підключень допоміжних ланцюгів є два типи підключень (вибираються клієнтом при складанні замовлення на закупівлю).
Гвинт заземлення знаходиться в задній частині вимикача. Додаткові деталі наводяться в позначеннях малюнку 6.
  1. Важіль для ручного зведення пружини, що включає
  2. Сигналізація включеного/ вимкненого вимикача
  3. Табличка з характеристиками
  4. Кнопка вимкнення
  5. Кнопка вмикання
  6. Сигналізація зведеної/невзведеної пружини
  7. Лічильник операцій
  8. Термінали
  9. Гвинт заземлення
  10. Клемна колодка
  11. З'єднання для кабельної проводки
Малюнок 6. Пристрій фіксованого вимикача.

Викочувачі

Викочувачі до 24 кВ є для КРУ UniGear типу ZS1 і UniSec, осередків PowerCube і для КРУ ZS8.4.
Вимикачі на 36 кВ є для КРУ UniGear ZS2. Вони складаються з візка, на якому закріплена конструкція вимикача, що несе. Вимикачі для щитів UniGear ZS1, UniSec та модулів PowerCube.
Зі з'єднання виходить кабель з роз'ємом (вилкою) для підключення електричного керуючого приладдя. У верхній частині вимикача закріплені упори для увімкнення контактів (вкачений/викачений), розташованих у КРУ.
З боків вимикача закріплені спуски для приводу в дію засувок для ізоляції контактів середньої напруги комірки або КРУ. Для вимикачів для КРУ UniSec передбачаються колеса.
На передній частині візка вимикача встановлена ​​балка з ручками для зачеплення вимикача з метою виконання вкочування та викочування за допомогою спеціального важеля керування.
Вимикач укомплектований контактами, що розмикають. Викочування вимикач комплектується спеціальними блоками на передній балці, які забезпечують установку на відповідних кріпленнях КРУ.

Аксесуари

Вимикачі VD4 мають повну лінійку аксесуарів, що дозволяють задовольняти будь-які вимоги системи. Управління має уніфіковану гамму приладдя та запасних частин, які легко визначаються та замовляються.
Встановлення приладдя здійснюється зручно, з передньої сторони вимикача. Електричне підключення здійснюється за допомогою роз'ємів у вигляді вилки та розетки.
Використання, обслуговування та експлуатація цього апарату є простими та потребують обмеженого залучення ресурсів.
  1. Важіль для ручного зведення пружини, що включає
  2. Сигналізація вимкненого/включеного вимикача
  3. Табличка з характеристиками
  4. Кнопка вимикання
  5. Кнопка вмикання
  6. Сигналізація зведених/невзведених пружин
  7. Лічильник операцій
  8. Контакти секціонування
  9. Напрямні для приводу в дію шторок КРУ UniGear, PowerCube
  10. Візок
  11. Блокування для зачеплення фіксованої частини
  12. Упори для приводу в дію контактів, розташованих у комірці
  13. Роз'єм (вилка)
  14. З'єднання для кабельної проводки
  15. Важіль керування вкачуванням/в викочуванням вимикача
  16. Ручки приведення в дію блокувань (11)
  17. Привідні колеса ізолюючих шторок
Малюнок 7. Пристрій викочування вимикача.
  1. Блокування з ключем (якщо передбачається)(*)
  2. Важіль для ручного зведення пружини, що включає
  3. Гніздо важеля для управління викочуванням
  4. Кнопка вимикання
  5. Кнопка вмикання
  6. Сигналізація увімкненого/вимкненого вимикача
  7. Сигналізація зведеної/невзведеної пружини
  8. Лічильник операцій
  9. Ручки для приводу в дію блокувань візка
  10. Важіль керування вкачуванням/викочуванням вимикача
(*) Увага! Для активації блокування з ключем: відключіть вимикач; утримуйте кнопку відключення, поверніть ключ і вийміть його з гнізда.
Малюнок 8. Управління вимикачем.

Обслуговування

Операції обслуговування призначені для забезпечення справної роботи апарату якомога довше. Відповідно до вимог норм МЕК 61208/DIN 31051 повинні виконуватися наступні операції:
  1. Огляд: Визначення реальних умов
  2. Капремонт: Виконання заходів, призначених для збереження спеціальних умов
  3. Ремонт: Виконання заходів, призначених для відновлення спеціальних умов
Вакуумні вимикачі мають просту, міцну та довговічну конструкцію. Привід не потребує обслуговування протягом усього терміну експлуатації, а лише функціонального огляду.
Вакуумні переривники не потребують обслуговування протягом усього терміну експлуатації.Вакуумний переривник не утворює шкідливого впливу навіть у разі частого переривання при номінальному струмі та при струмі короткого замикання.
Виконання обслуг. ія та її мета визначається умовами навколишнього середовища, послідовністю операцій та відключеннями при короткому замиканні.
Примітка Для виконання операцій обслуговування дотримуйтесь таких норм:
  • відповідні специфікації, наведені в розділі «Норми та специфікації»;
  • норми безпеки на робочому місці, наведені в розділі «Пуск в експлуатацію та управління»;
  • норми та специфікації, дійсні в країні встановлення даного апарату.
Операції обслуговування можуть виконуватися лише кваліфікованим персоналом, який дотримується всіх правил безпеки. Крім того, рекомендується звертатися до персоналу АВВ хоча б у випадках перевірки робочих характеристик та ремонту. Під час обслуговування вимикайте живлення та забезпечуйте безпеку апарата.
Перед виконанням будь-яких операцій переконайтеся, що вимикач вимкнений, пружини не зведені, та живлення відключено (ланцюг середньої напруги та допоміжні ланцюги).

Транспортування

Вимикач поставляється у спеціальній упаковці, у відключеному стані, з незведеними пружинами.
Кожен апарат захищається пластиковим пологом, щоб запобігти попаданню води під час навантаження та розвантаження, а також щоб захистити його від пилу під час складування.
Перед виконанням будь-якої операції завжди перевіряйте, щоб пружини приводу не були зведені, а сам апарат знаходився у відключеному стані.
Для підіймання та переміщення вимикача дійте таким чином:
  • використовуйте спеціальний підйомний пристрій (не поставляється), обладнане тросами з підйомними гаками;
  • вставте гаки в опори, прикріплені до рами вимикача, та підніміть. Зачепіть гаки за отвори опори, залежно від типу апарата;
  • в конце операции (и, в любом случае, перед пуском в эксплуатацию) отцепите подъемное устройство и снимите опоры с рамы.
Під час переміщення зверніть особливу увагу на те, щоб не впливати на ізолюючі частини та термінали вимикача. Апарати не повинні переміщатися, вставляючи підйомні засоби безпосередньо під апарат.
Якщо необхідно вдатися до цієї техніки, встановіть вимикач на піддон або міцну опорну поверхню. У будь-якому випадку рекомендується виконувати підйом, завжди використовуючи опори.

Перевірка при отриманні

При отриманні перевірте стан приладу, збереження упаковки та відповідність даних паспортної таблички та даних, зазначених у підтвердженні замовлення або транспортної накладної.
Переконайтеся, що у постачання включено весь матеріал, описаний у транспортній накладній. Якщо ж при розпаковуванні виявляється який-небудь збиток або неправильність поставки, то якнайшвидше сповістите про це фірму АВВ (безпосередньо через представника або постачальника), у будь-якому випадку, протягом п'яти днів з моменту отримання.
Прилад поставляється лише з тим приладдям, яке було вказано при складанні замовлення, та схвалено у підтвердженні замовлення, спрямованому фірмою АВВ.
В упаковці міститься наступна супровідна документація:
  • Інструкція з експлуатації;
  • протокол випробувань;
  • ідентифікаційна картка;
  • копія вантажовідправної документації;
  • електросхема
Іншими документами, що передують відправленню апарата, є:
  • підтвердження замовлення;
  • оригінал повідомлення про відправлення;
  • креслення чи документи, що стосуються особливих конфігурацій/умов.
Технічна інформація
