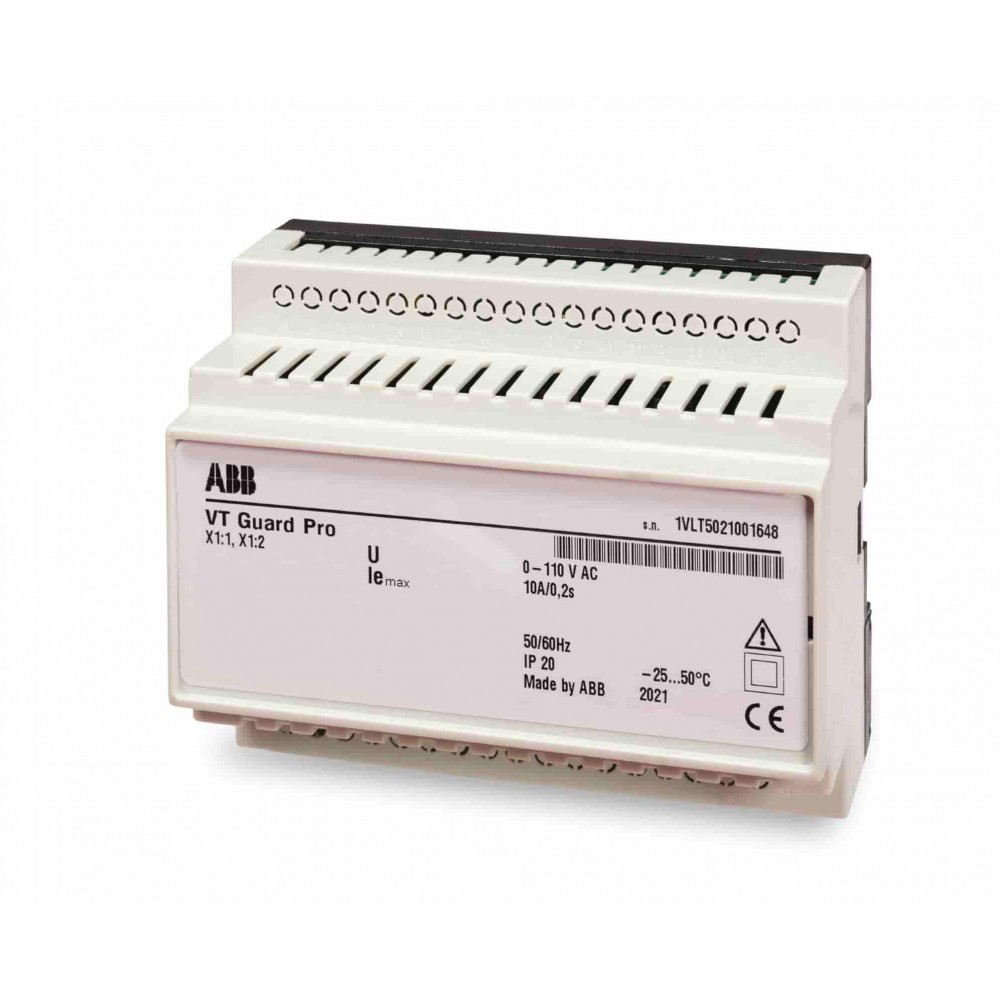

Пристрій захисту від ферорезонансу VT Guard PRO

Пристрій для сучасного захисту від ферорезонансних коливань для індуктивних трансформаторів, що встановлюється всередині РУ середньої напруги.

Виникнення ферорезонансних коливань у нелінійних мережах є великою проблемою, що призводить до аварійних ситуацій. Для запобігання цього компанія ABB розробила захисний пристрій VT Guard PRO, який запобігає появі в трансформаторах напруги максимального струму, що викликається ферорезонансом, шляхом швидкого демпфування, споживаючи мінімальну кількість енергії в нормальних умовах.

Асортимент продукції

Сьогодні розроблено два виконання захисного пристрою:

• VT Guard Pro
• VT Guard Pro–D

З точки зору захисту обидва ЗП працюють ідентично, але VT Guard Pro-D дозволяє проводити постійну самодіагностику та передавати інформацію на пристрої верхнього рівня. Це дозволяє заздалегідь запобігати аварійним ситуаціям шляхом коригування плану ТО.

Як користуватися VT Guard Pro

Трансформатор напруги повинен працювати за будь-яких умов навколишнього середовища та забезпечувати мережу постійним струмом. Тому необхідний хороший захист від ферорезонансу та забезпечення повної продуктивності VT Guard Pro, що потребує правильного встановлення та налаштування обладнання.

VT Guard Pro

Захисне обладнання VT Guard Pro працює правильно, якщо його підключити як показано на схемі 1.

Номінальний рівень напруги дельта мережі при підключенні повинен бути 100/3 або 110/3 і не менше струму 4 А.

Увага: Виробник не дає гарантій правильної роботи і продуктивності VT Guard Pro при підключенні його до обладнання з іншими параметрами. У цьому випадку додаткову інформацію потрібно отримати у виробника.

Установка перемички

Старі або інші ЗП видаляються з мережі ТН перед підключенням VT Guard Pro.

У разі наявності іншого ЗП від замикання VT Guard Pro встановлюється паралельно йому.

За замовчуванням пристрій працює так. Активована ефективна напруга дорівнює 20, а тимчасова затримка становить 1,4 с. Це підходить для більшої кількості ТН, але в разі потреби зміни налаштувань пристрій відключається від мережі, знімається кришка та перемичками змінюються параметри.

VT Guard Pro-D

Для правильної роботи захисного пристрою VT Guard Pro-D його підключення відбувається аналогічно до VT Guard Pro.

Але для діагностичних вимірювань необхідно здійснити підключення до мережі ТН і додаткового блоку клем пристрою, як це показано на схемі 2.

Таким чином здійснюється правильний контроль та моніторинг, при цьому функціональна та діагностична частини апарата підключаються окремо. Але в деяких випадках необхідне їхнє підключення до дельта мережі. В цьому випадку необхідно керуватись схемою 3.

За самодіагностику пристрою відповідають діоди, розташовані вгорі пристрою. Для їх роботи необхідно використовувати крайній 3-й блок клем. Є кілька випадків та комбінацій їхнього світіння, які розшифровані в таблиці 1.

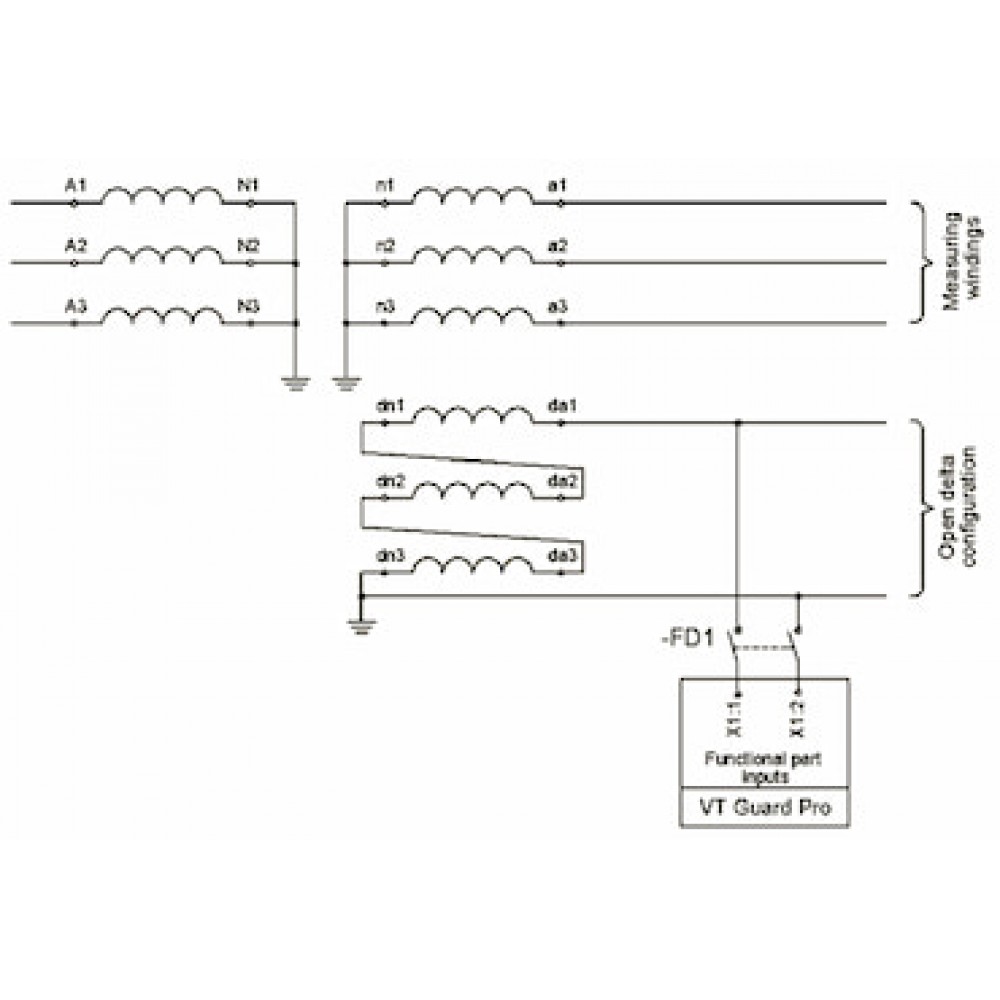

Схема 1. Підключення ЗП VT Guard Pro.

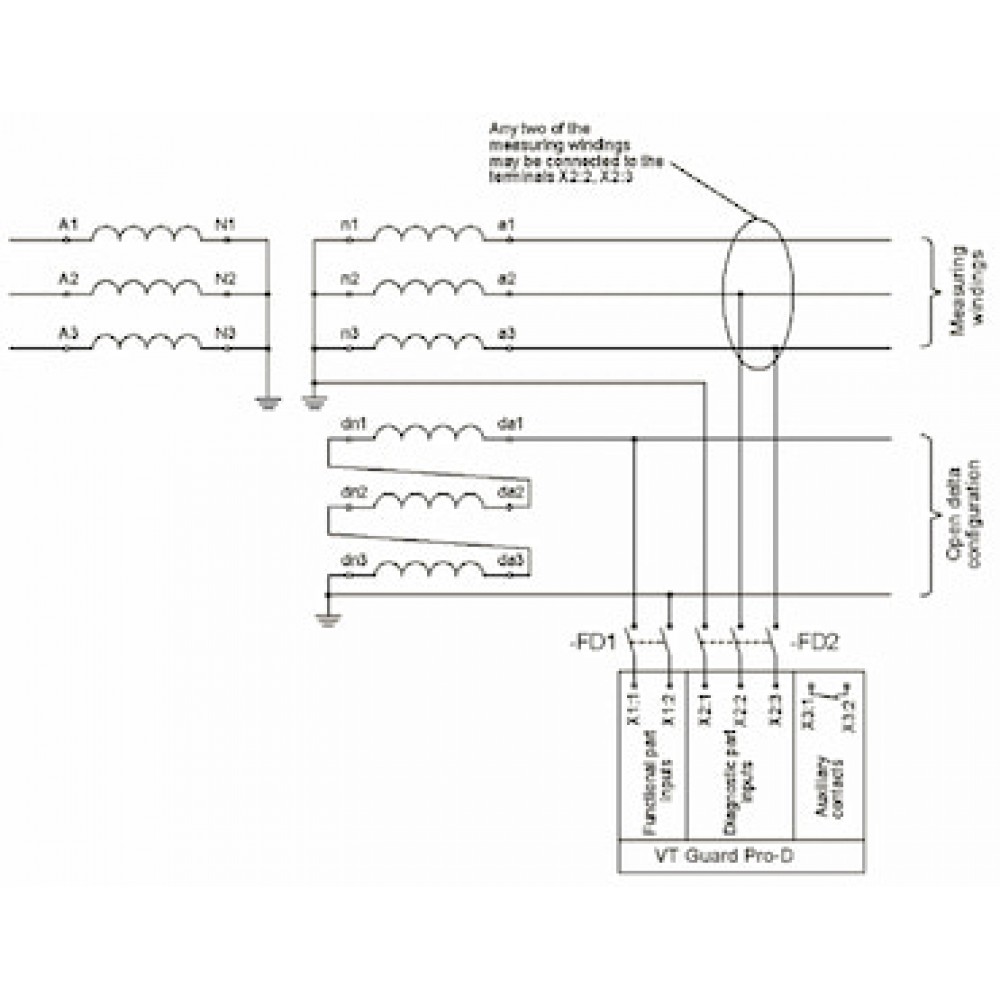

Схема 2. Підключення ЗП VT Guard Pro-D. Спосіб 1.

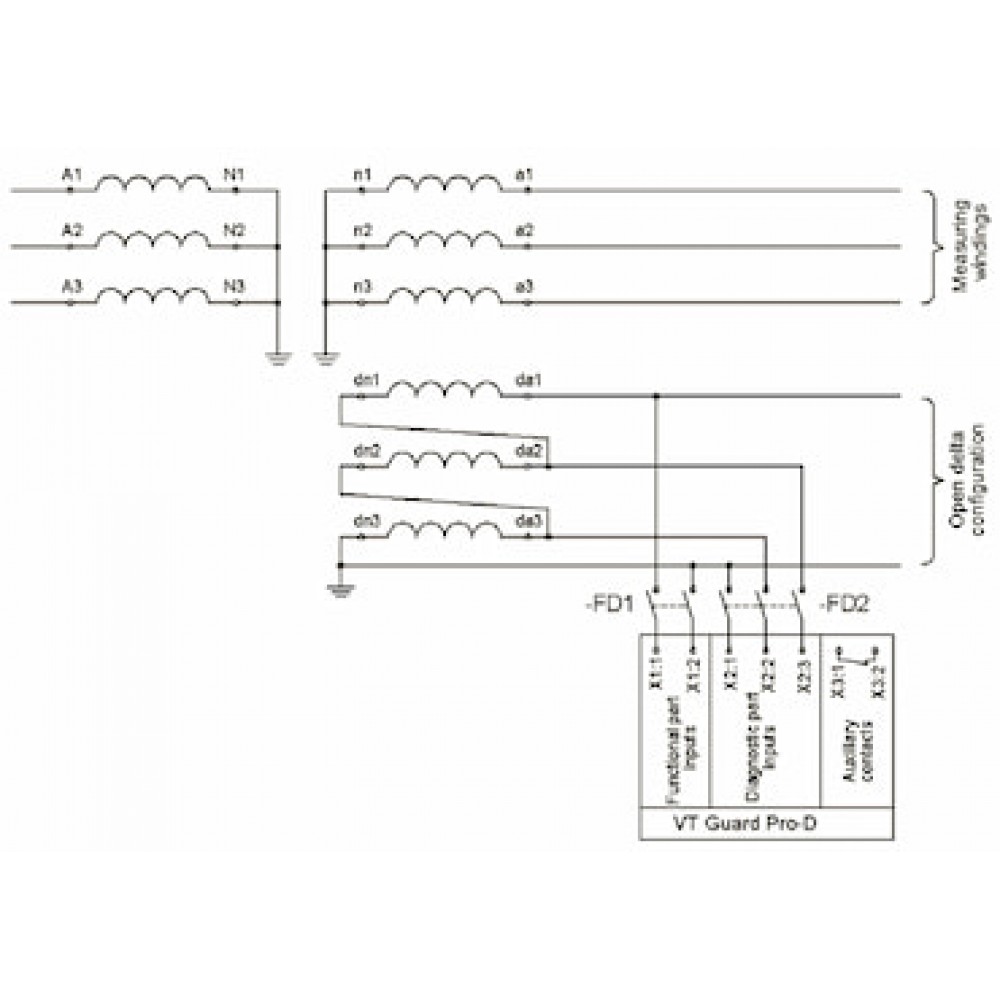

Схема 3. Підключення ЗП VT Guard Pro-D. Спосіб 2.

Таблиця 1. Комбінації самодіагностики ЗП VT Guard Pro-D.

Малюнок 1. Робота индикаторів.

Інструкція з встановлення

VT Guard Pro встановлюється в низьковольтній частині ТН згідно з DIN-TS 35 у вертикальному положенні, при цьому відстань від джерел тепла повинна бути не менше 20 см. Для підключення використовують ізольовані дроти перетином від 1,5 до 2,5 мм² максимальної довжиною 150 м. Під час експлуатації проводка не повинна нагріватися вище 75 °C. Підключення має повністю відповідати стандарту IEC 61010-1 (маркування CE). Пристрій VT Guard Pro-D може експлуатуватися при підключенні лише одного блоку клем.

Увага: Відповідно до ТБ всі перемикачі повинні знаходитися в межах швидкої досяжності операторів обладнання, та містити відповідне маркування.

Таблиця 2. Розташування клем.

Увага: Усі монтажні роботи повинні виконуватись лише після відключення ТН від мережі. Забороняється відкривати корпус VT Guard, коли на обладнання подається напруга.

Забороняється змінювати конфігурацію ЗП без попереднього повідомлення виробника, за винятком перемичок налаштування параметрів роботи.

До виконання всіх робіт із ЗП допускається персонал, який має для цього кваліфікацію та спеціальний дозвіл.

Прилад повинен працювати в умовах, зазначених у технічній документації, а саме за температури навколишнього середовища від -25 до +50 °С, вологості – до 90%.

Забороняється розміщувати будь-які предмети поруч із пристроєм або в отворах вентиляційної решітки.

При збої роботи пристрій повинен бути негайно відключений від ТН.

Малюнок 2. Габаритні розміри.

Технічне обслуговування та сервіс

Пристрій повинен проходити своєчасне технічне обслуговування та утримуватись у чистоті та порядку. Небезпечним для VT Guard Pro може бути засмічення вентиляційних отворів, що призводить до перегріву та перевантажень. Очищення може проводитись щіткою за допомогою стисненого повітря. У цей час ЗП відключають від трансформатора напруги.

Гарантія

Гарантія виробника складає 24 місяці з моменту введення апарату в експлуатацію, але не більше ніж 36 місяців з дня покупки.

Утилізація

Пристрій містить електронні компоненти та мікросхеми, тому утилізація повинна проводитись у спеціалізованому місці згідно із законодавством.

Чому пристрої компанії ABB?

Вибір сучасних пристроїв захисту ABB:

• щодо аналогів низький опір, що забезпечує кращу здатність, що демпфує;
• можливість встановлення на DIN-рейку в низьковольтний відсік;
• компактність;
• використання у будь-яких середньовольтних ТН із допоміжними обмотками;
• економія за рахунок захисту одним пристроєм VT Guard Pro одразу трьох трансформаторів;
• наявність ланцюгів резервування, що дає високу надійність;
• великі можливості налаштування, що збільшує безпеку;
• наявність самодіагностики та зв'язку у пристрої VT Guard Pro-D (індикація стану пристрою – світлодіодна та блок-контакт).
