- Код товару: 1SDA068208R1
- Артикул: 1SDA068208R1
- Наявність: Pre-Order
10 900.80грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
3
Номінальна робоча напруга::
690 V AC; 500 V DC
Номінальна частота (f)::
50 / 60 Гц
Номінальний безперервний струм (I u )::
160 A
Номінальний короткочасно витримує струм (I cw )::
для 1,0 с 2 kA

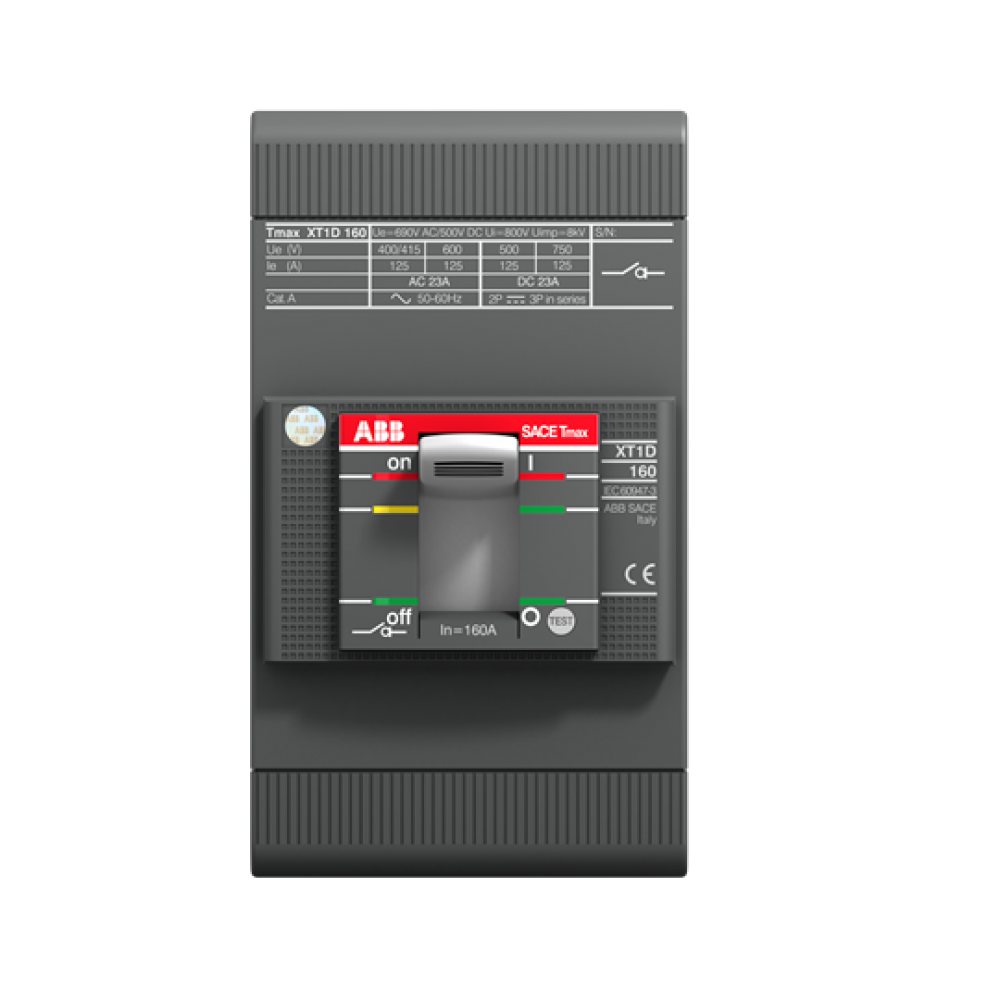

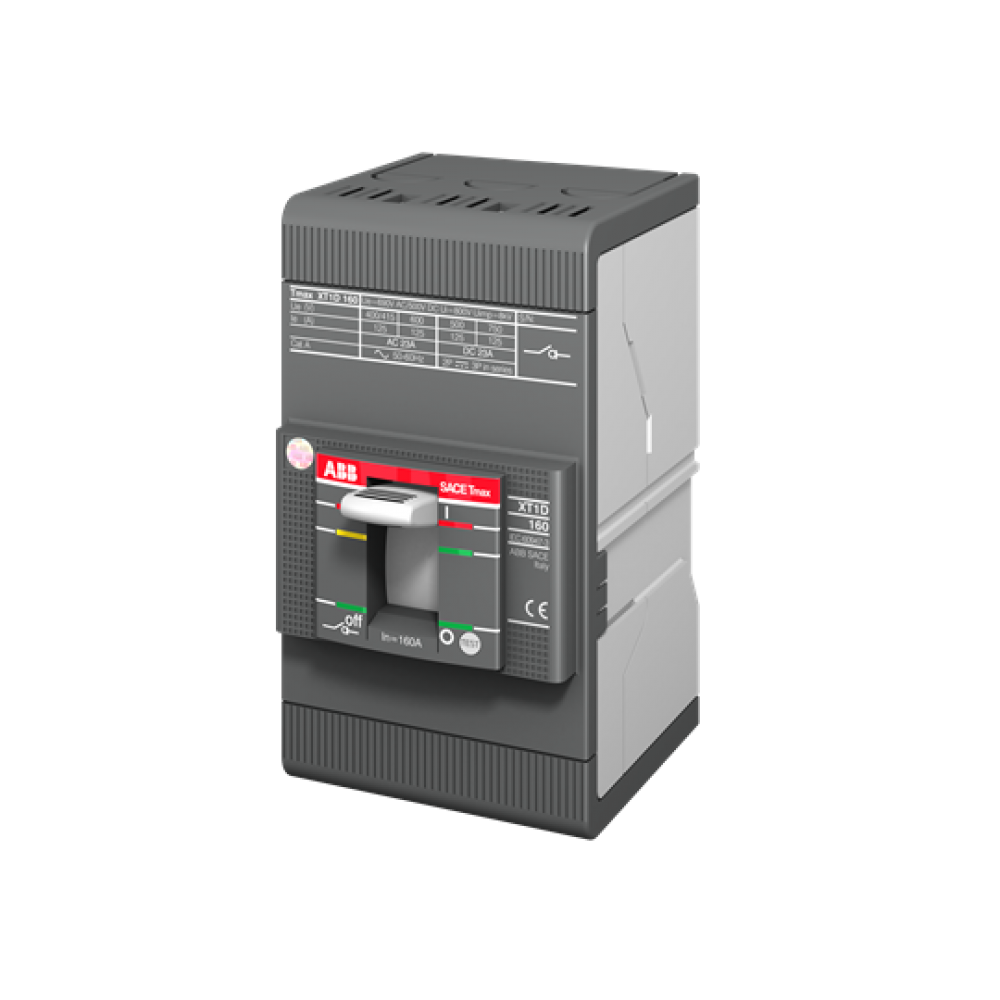

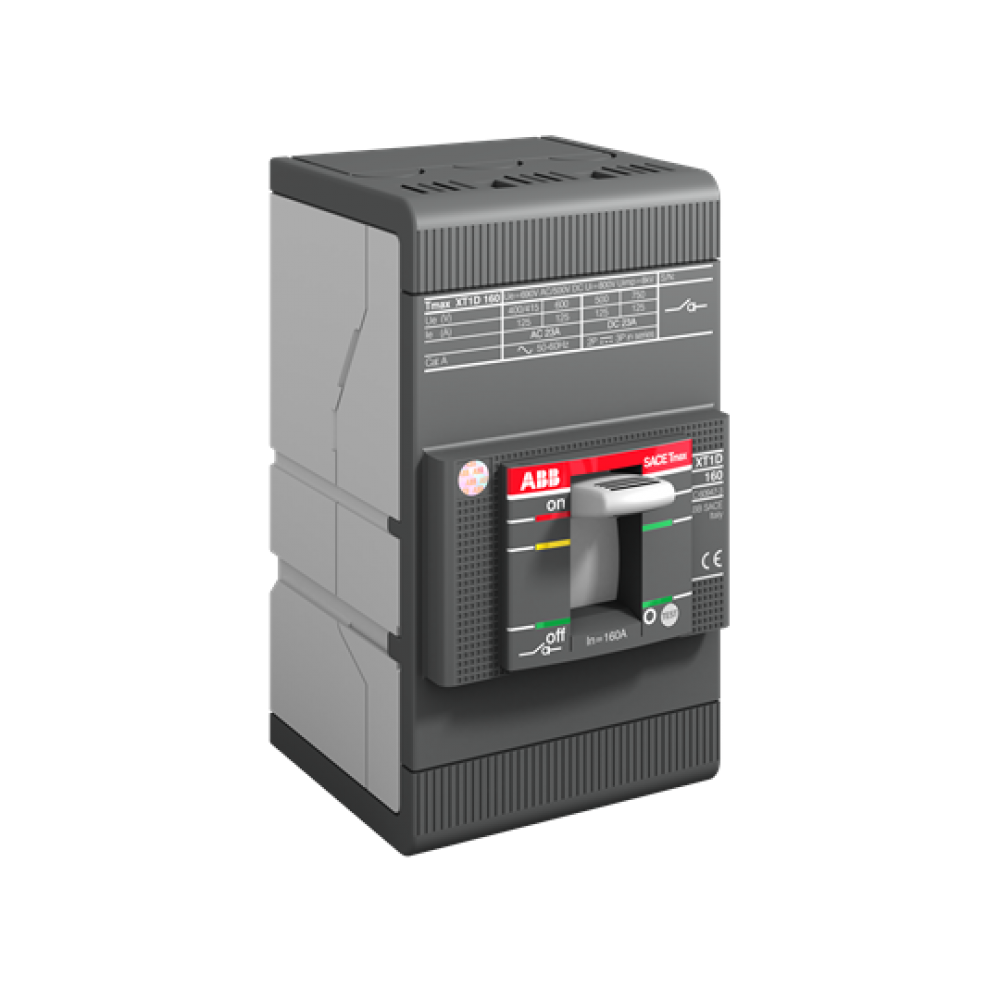

XT1D 160 3p FF SWITCH-DISCONNECTOR TMAX XT1D 160 ФІКСОВАНИЙ ТРИМИЧНИК З ПРЕДНІМИ ТЕРМІНАЛАМИ
Характеристики
Характеристики
Кількість полюсів:
3
Номінальна робоча напруга:
690 V AC; 500 V DC
Номінальна частота (f):
50 / 60 Гц
Номінальний безперервний струм (I u ):
160 A
Номінальний короткочасно витримує струм (I cw ):
для 1,0 с 2 kA
Тип клемного з'єднання:
Стационарные автоматические выключатели
1 Depth / Length:
143 мм
1 EAN:
8015644021047
1 Gross Weight:
1.082 kg
1 Height:
135 мм
1 Units:
1 штука
1 Width:
128 мм
WEEE Category:
5. Small Equipment (No External Dimension More Than 50 cm)
Європейський товарний код (EAN):
8015644021047
Інструкції та керівництва:
1SDH000719R0001
версія:
F
Замовити кілька:
1 штука
Код класифікації об'єкта:
Q
Комутаційна зносостійкість:
120 циклов в час; 8000 цикл
Механічна зносостійкість:
Nr. Operations 240 циклов в час; Nr. Operations 25000 цикл
Назва виробу:
Lasttrennschalter
Номінальна витримується імпульсна напруга (U imp ):
8 кВ
Номінальна напруга ізоляції (U i ):
800 V
Номер митного тарифу:
85362090
Основний тип вироби:
SACE Tmax XT
Підтип:
XT1
Тип виробу:
SD
Час відключення:
CB with UVR 15 ms; CB with SOR 15 ms
Чиста вага виробу:
1.028 кг
Чистий висота вироби:
130 мм
Чистий товщина вироби:
70 мм
Чистий ширина вироби:
76.2 мм
