- Код товару: WBT
- Наявність: Pre-Order

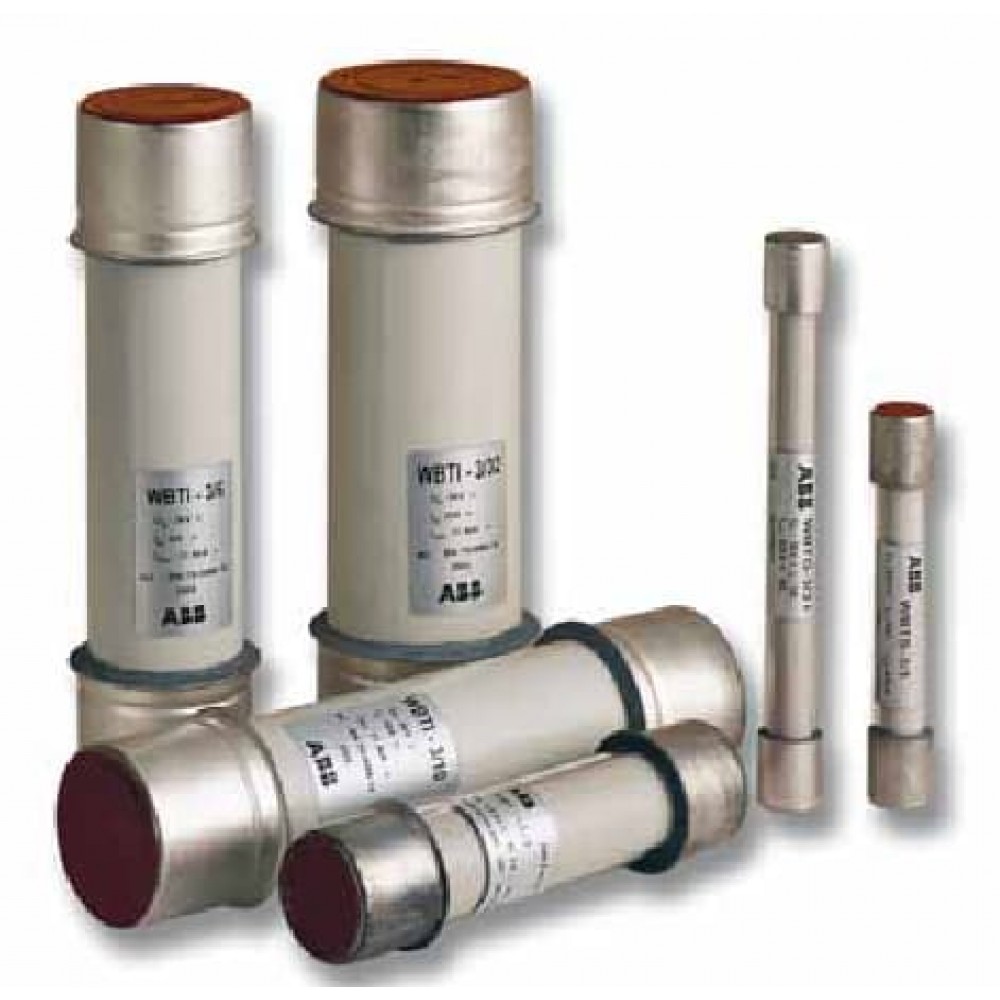

Плавкі запобіжники WBT призначені для захисту тягової підстанції та обладнання вагонів електричної тяги. Основні переваги:
- висока ефективність захисту від струмів КЗ;
- збільшення терміну служби ізоляції апарату завдяки суттєвому зниженню очікуваної величини струму КЗ;
- надійна конструкція;
- особлива система підключення, що підходить для споруд та пристроїв залізничного транспорту;
- клас вогнестійкості використовуваних матеріалів – R1, P1.
Сфера використання
Плавкі вставки для тягових пристроїв використовуються для захисту тягових підстанцій та обладнання електричного тягового рухомого складу від впливу перевантажень та коротких замикань при напругах 1,9 кВ постійного струму та 4 кВ постійного струму. Завдяки дуже малим розмірам плавка вставка типу WBT може використовуватись у різних типах пристроїв:
- WBTI-3/3 до 20, WBTI-3/25 до 50, WBTI-3/80 - захист від впливу коротких замикань та перевантажень в електричних ланцюгах обладнання тягових підстанцій залізниць;
- WBTI-3/3 до 20, WBTI-3/25 до 50 - захист від впливу коротких замикань та перевантажень в електричних ланцюгах тягових транспортних засобів, тепловозів та електровозів;
- WBTG-3/3;4;6, WBTG-3/3-I - захист від впливу коротких замикань та перевантажень в одно- та багатовольтних електричних ланцюгах опалювального обладнання вагонів;
- WBTGI-3/10;16;20 - захист від коротких замикань та перевантажень в електричних ланцюгах з одним або декількома обігрівачами вагонів, а також інших ланцюгах постійного струму тягових транспортних засобів;
- WBTS-3/0,6;1 - захист від впливу коротких замикань та перевантажень у ланцюгах вимірювання напруги та спеціального електричного обладнання тягових машин при номінальних навантаженнях нижче 1 А;
- WBT-1,5/3;15;40 - захист від впливу коротких замикань та перевантажень в електричних ланцюгах тягових підстанцій та транспортних засобів, що працюють при номінальній напрузі не більше 1900 В постійного струму.
Запобіжник базового типу може експлуатуватися у закритих приміщеннях за температури навколишнього середовища від -5°C до +50°C. Інші параметри представлені нижче. Плавкі вставки та блоки запобіжників можуть експлуатуватися у приміщенні або у герметичних ящиках, закріплених під залізничним вагоном, за таких умов:
- при температурі навколишнього середовища від -30°C до +50°C;
- у навколишньому повітрі з відносною вологістю 95% при температурі +20°С;
- на висоті до 1200 м над рівнем моря.

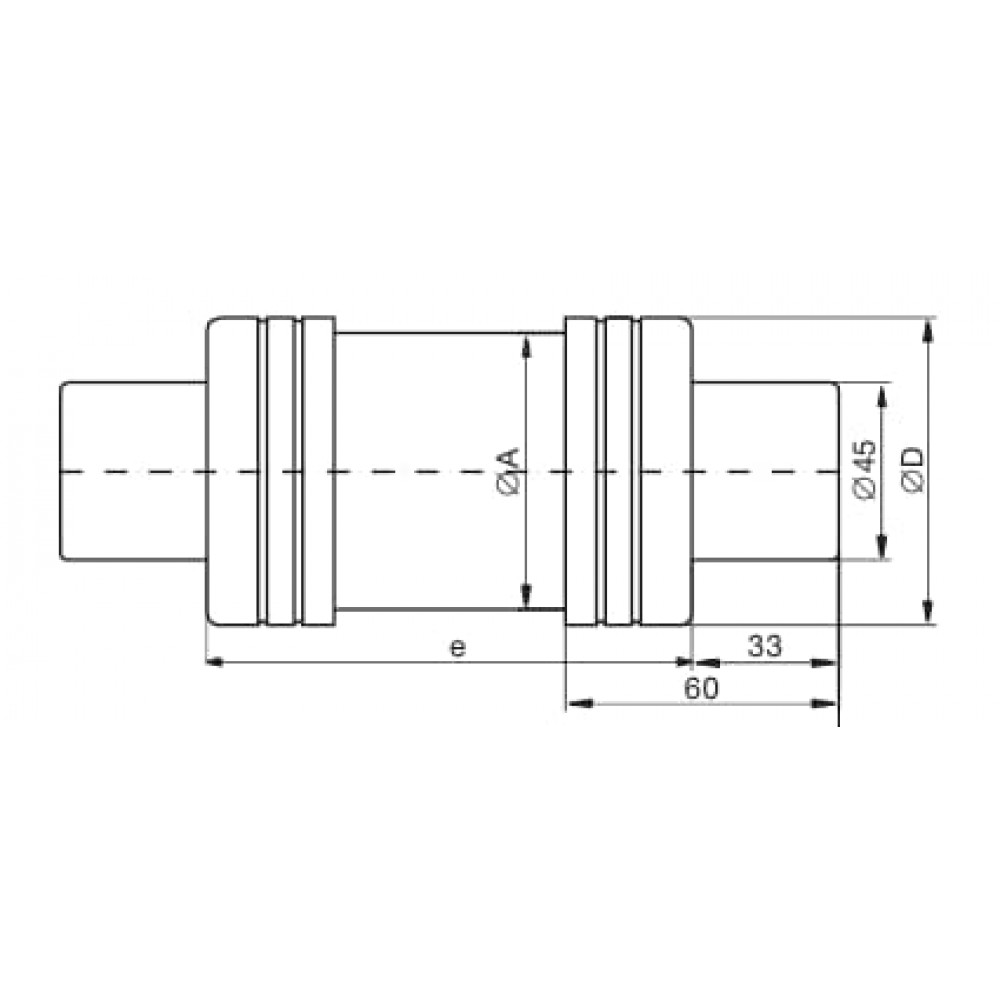

Основні характеристики
| Тип плавкої вставки | Найвища робоча напруга | Номінальний струм | Комутаційна перенапруга. | Номінальний струм відключення | Маса | Опір | ||
| acc PN-E- 06172:1999 | acc UIC-552 | |||||||
| Un | In | In | Utrv | I1 | [кг] | Min | Max | |
| [кВ] | [A] | [A] | [кВ] | [кА] | [мОм] | [мОм] | ||
| WBTI-3/3 | 3.75 | 3 | 3.5 | <12 | 31.5 | 1.5 | 516.6 | 631.4 |
| WBTI-3/6 | 6 | 7 | 189 | 231 | ||||
| WBTI-3/10 | 10 | 10 | 130.5 | 159.5 | ||||
| WBTI-3/16 | 16 | 16 | 64.8 | 79.2 | ||||
| WBTI-3/20 | 20 | 20 | 41.4 | 50.6 | ||||
| WBTI-3/25 | 25 | 25 | 2.3 | 33.3 | 40.7 | |||
| WBTI-3/32 | 32 | 32 | 28.8 | 35.2 | ||||
| WBTI-3/40 | 40 | 36 | 20.7 | 25.3 | ||||
| WBTI-3/50 | 50 | 48 | 15.8 | 19.25 | ||||
| WBTI-3/80 | 80 | - | 4,6 | 8.73 | 10.67 | |||
| WBTGI-3/10 | 3.75 | 10 | 10 | 31,5 | 0.65 | 137.7 | 168.3 | |
| WBTGI-3/16 | 16 | 16 | 69.3 | 84.7 | ||||
| WBTGI-3/20 | 20 | 20 | 45.1 | 55.3 | ||||
| WBTG-3/3-I | 4 | 3 | 3 | 40 | 0.13 | 569.7 | 696.3 | |
| WBTG-3/3 | 3 | 3 | 0.22 | 569.7 | 696.3 | |||
| WBTG-3/4 | 3.5 | 4 | 459 | 561 | ||||
| WBTG-3/6 | 6 | 6 | 300.6 | 367.4 | ||||
| WBTG-3 / 0,6 | 0.6 | - | 0.08 | 42 | 51.3 | |||
| WBTS-3/1 | 1 | - | 1710 | 2090 | ||||
| WBT-1,5/3 | 1.95 | 3 | - | <6 | 50 | 0.5 | 234 | 316 |
| WBT-1,5/15 | 15 | - | 28.2 | 38.2 | ||||
| WBT-1,5/40 | 40 | - | 1.25 | 11.3 | 15.3 | |||
Опис
Сімейство струмообмежувальних запобіжників складається з трьох різних груп запобіжників: резервних, загального призначення та повного діапазону. Усі вони обмежують значення передбачуваних струмів короткого замикання під час процесу переривання, цим продовжуючи термін служби розташованого поблизу електричного устаткування. Основна відмінність полягає в мінімальному струмі відключення, що характеризує найменший струм ушкодження, який запобіжники здатні відключати. Це значення є найвищим для резервних запобіжників WBT, трохи меншим для запобіжників загального призначення і найменшим, зі значенням, близьким до мінімального струму плавлення, для запобіжників повного діапазону. Але час реакції має вирішальне значення функції захисту. Ось чому найчастіше використовуються резервні запобіжники з часом відключення для мінімального струму відключення в діапазоні від декількох секунд до кількох мілісекунд. Загальний час відключення у разі високих струмів короткого замикання ще менше – лише кілька мілісекунд. Ось чому резервні запобіжники можуть бути використані як типовий захист від навантаження елементів.
M-ефект
Одним з конструктивних засобів, що використовуються для формування час-струмових характеристик плавких вставок середньої напруги для WBT ABB, є точка перевантаження, розташована на елементах плавких запобіжників.
М-ефект використовується для створення точки перевантаження шляхом покриття плавких срібних елементів коротким сегментом металу, який характеризується низькою температурою плавлення.
М-ефект був вперше описаний професором Меткалф в 1930-х роках. Він використовує ефект плавлення металів, що характеризуються вищою температурою плавлення (наприклад, міді, срібла), деякими металами рідкому стані, які характеризуються низькою температурою плавлення (наприклад, олово, свинець).
Срібні елементи запобіжника покриті сегментом металу з низькою температурою плавлення (наприклад, припою) запобіжником для значень струму, які не стали б причиною плавлення, якби не було точки перевантаження. Причина цього полягає в наступному: коли плавкий елемент нагрівається, метал, який використовується для утворення точки перевантаження, починає плавитися і дифундувати метал плавкого елемента, тим самим зменшуючи активний перехресний вибір основного срібного елемента плавкого запобіжника. В результаті срібний плавкий елемент плавиться в той момент, коли інші частини плавкого елемента ще відносно холодні. Завдяки такій конструкції точка перевантаження знижує як мінімальний струм плавлення, так і мінімальний струм відключення. Отже, збільшений робочий діапазон плавки вставки. Також необхідно підкреслити, що у разі струмів короткого замикання, коли елементи запобіжника швидко нагріваються і тепло практично не розсіюється (адіабатичний нагрів), плавкі елементи плавляться до того, як метал, з якого зроблена точка перевантаження, досягне температури плавлення. Тому точка перевантаження не впливає на характеристики запобіжника струмами короткого замикання.
Крім того, дуже важливою перевагою використання точки перевантаження є той факт, що дуга завжди виникає в одній і тій же точці на плавкому елементі, тобто поруч із геометричним центром плавлення вставки. Таким чином це рішення захищає торцеві кришки від пошкоджень.
Таким чином, точка перевантаження дозволяє збільшити корисний робочий діапазон плавки вставки за рахунок розширення діапазону правильної роботи при малих струмах перевантаження. Більш того, використання точки перевантаження запобігає виникненню дуги біля одного з кінців плавкою вставки і робить її безпечнішою у використанні.
Комбінація запобіжників та вимикачів.
Резервні запобіжники зазвичай використовують у комбінаціях запобіжників і вимикачів як у відкритому повітрі, і у панелях із газовою ізоляцією. Коли комбінація запобіжників та вимикачів працює як захисний пристрій шляхом відключення системи, WBT виконує дві різні функції, залежно від величини струму відключення.
Коли струм короткого замикання більше, ніж струм передачі, запобіжник просто збільшує здатність перемикача, що відключає, викликаючи переривання швидше, ніж вбудований перемикач. Це відбувається, коли час спрацьовування запобіжника коротший за загальний час розмикання вимикача навантаження. На той час, як ударний штифт вискочить, запобіжник вже скинув струм короткого замикання, і перемикач розмикається майже за відсутності навантаження.
Якщо струми короткого замикання менші за номінальний струм перемикання, запобіжник потім використовує ударний штифт для активації перемикача, який, у свою чергу, викликає спрацювання системи. Іншими словами, процес переривання завершується перемикачем, щоб запобігти перевантаженню запобіжників у ситуаціях, коли струм короткого замикання низький. Запобіжники, які використовуються у таких комбінаціях, повинні відповідати умовам, зазначеним у IEC 62271-105 (раніше IEC 60420 та IEC 420). Резервні запобіжники WBT спеціально розроблені для такого застосування. Використання запобіжників загального призначення або повного діапазону в комбінаціях запобіжників та вимикачів є недоцільним через принципи координації.
ABB WBT у стандартній комплектації оснащені TCU. Більш того, серійні моделі 2015 року мають багато корисних функцій:
- комбінована робоча напруга;
- шлях зварного струму;
- стандартне зовнішнє ущільнення;
- покращене зусилля ударного штифта (80 Н).
Модернізована конструкція просто розширює гнучкість застосування та надійність запобіжників серії WBT та повністю співставна за термінами дії типових випробувань із раніше виробленими типами WBT.
Маркування на етикетці бойка та паспортній табличці запобіжника з TCU
Блок контролю температури (TCU) - це пристрій, що вимикає, який інтегрований з бойком високовольтних запобіжників. Він активується при перевищенні допустимої температури у розподільчому пристрої. Коли температура занадто висока, TCU активує ударник, відпускаючи вимикач навантаження, який у свою чергу розмикає електричний ланцюг і запобігає подальшому підвищенню температури.
Високі температури всередині розподільного пристрою можуть бути викликані зовнішніми умовами або сильним струмом, що протікає через плавку вставку. Інші можливі причини включають:
- знижений перенесення головки усередині розподільчого пристрою;
- перегрів погіршення провідних контактів;
- тривалі навантаження запобіжника;
- неправильний вибір номіналу запобіжника;
- локальне плавлення елементів запобіжника, викликане кидком струму трансформатора.
Безпека значно підвищується, якщо запобіжники мають TCU. Це особливо вірно для пристроїв, в яких запобіжники розташовані всередині закритих власників запобіжників, як, наприклад, розподільних пристроях з елегазом. Однак у каністрах із запобіжниками у КРУЕ або у вузьких панелях КРУЕ високий ризик перегріву через обмежене охолодження.
Високі температури у розподільних пристроях викликають деградацію та окислення металевих контактів, деградацію обладнання або корпусів розподільного пристрою та старіння ізолятора. Несприятливі ефекти, наприклад підвищення температури всередині розподільного пристрою, призводять до внутрішнього короткого замикання та подальшого підвищення температури.
